#include <Routing_BuiltInPath.hxx>

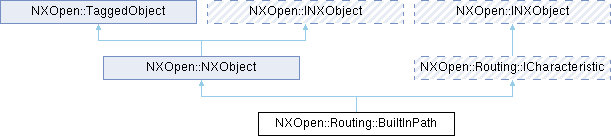

类 NXOpen::Routing::BuiltInPath 继承关系图:

Public 成员函数
std::vector< NXOpen::Curve * >	CreateSegments (NXOpen::Assemblies::Component *partOcc)
virtual void	DeleteCharacterstics (NXOpen::Routing::CharacteristicList *values)
virtual NXOpen::Routing::CharacteristicList *	GetCharacteristics ()
std::vector< NXOpen::Curve * >	GetCurves ()
virtual NXOpen::Routing::CharacteristicList *	GetDestinationCharacteristics ()
virtual int	GetIntegerCharacteristic (const char *name)
virtual int	GetIntegerCharacteristic (const NXString &name)
virtual double	GetRealCharacteristic (const char *name)
virtual double	GetRealCharacteristic (const NXString &name)
virtual NXString	GetStringCharacteristic (const char *name)
virtual NXString	GetStringCharacteristic (const NXString &name)
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
virtual void	SetCharacteristic (const char name, const char value)
virtual void	SetCharacteristic (const char *name, double value)
virtual void	SetCharacteristic (const char *name, int value)
virtual void	SetCharacteristic2 (const char title, const char value)
virtual void	SetCharacteristic2 (const char *title, double value)
virtual void	SetCharacteristic2 (const char *title, int value)
virtual void	SetCharacteristic2 (const NXString &title, const NXString &value)
virtual void	SetCharacteristic2 (const NXString &title, double value)
virtual void	SetCharacteristic2 (const NXString &title, int value)
virtual void	SetCharacteristics2 (NXOpen::Routing::CharacteristicList *values)
void	SetCurves (const std::vector< NXOpen::Curve * > &curves)
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const
Public 成员函数继承自 NXOpen::Routing::ICharacteristic
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name

Public 属性
const NXString &	value
double	value
int	value
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value
Public 属性继承自 NXOpen::Routing::ICharacteristic
const NXString &	value = 0
double	value = 0
int	value = 0

友元
class	_BuiltInPathBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

详细描述

内置路径

   布线内置路径（BuiltInPath）对象用于存储一组曲线。当包含该内置路径的部件实例被添加到装配体时，
   布线模块会尝试在这些曲线上创建线段。
 <br> 要创建此类的新实例，请使用 @link NXOpen::Routing::BuiltInPathCollection::CreateBuiltInPath  NXOpen::Routing::BuiltInPathCollection::CreateBuiltInPath @endlink  <br>

创建于NX4.0.0版本。

成员函数说明

◆ CreateSegments()

std::vector< NXOpen::Curve * > NXOpen::Routing::BuiltInPath::CreateSegments ( NXOpen::Assemblies::Component * partOcc )

在工作部件中创建线段，以覆盖部件文件中布线内置路径对象引用的所有曲线。
查找当前从部件引用中提取的线段，并为所有尚未创建线段的布线内置路径曲线引用创建新线段。

返回: 内置路径引用的线段数组，包含已创建的和新创建的线段。
创建于NX4.0.0版本。

许可证要求：routing_base（"基础布线"）

参数

partOcc 从中提取线段的部件引用

◆ DeleteCharacterstics()

virtual void NXOpen::Routing::BuiltInPath::DeleteCharacterstics ( NXOpen::Routing::CharacteristicList * values )

virtual

从此对象中移除输入列表中的特性。
版本始于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

values 特性列表

实现了 NXOpen::Routing::ICharacteristic.

◆ GetCharacteristics()

virtual NXOpen::Routing::CharacteristicList * NXOpen::Routing::BuiltInPath::GetCharacteristics ( )

virtual

获取此对象上的所有特性值。

返回: 创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

实现了 NXOpen::Routing::ICharacteristic.

◆ GetCurves()

std::vector< NXOpen::Curve * > NXOpen::Routing::BuiltInPath::GetCurves ( )

获取内置路径对象引用的曲线数组。这些曲线与内置路径对象位于同一部件中，是调用 Routing::BuiltInPath::CreateSegments 方法时提取到工作部件的曲线。

返回: 内置路径引用的曲线数组
创建于NX4.0.0版本。

许可证要求：routing_base（"基础布线"）

◆ GetDestinationCharacteristics()

virtual NXOpen::Routing::CharacteristicList * NXOpen::Routing::BuiltInPath::GetDestinationCharacteristics ( )

virtual

从输入对象中获取目标特性。从应用视图中读取需获取的目标特性描述，然后从对象中读取这些目标特性

端口：从端口读取特性。
RCP：尝试在RCP处查找端口，若存在则从端口读取特性，否则从RCP关联的管料读取。
管段：从管段关联的管料读取特性。
组件：直接从组件读取特性。
管料：从管料或管料数据中读取特性。

返回: 目标特性列表
版本始于NX4.0.0。

许可要求: routing_base ("Routing Basic")

实现了 NXOpen::Routing::ICharacteristic.

◆ GetIntegerCharacteristic() [1/2]

virtual int NXOpen::Routing::BuiltInPath::GetIntegerCharacteristic ( const char * name )

virtual

获取与输入名称关联的整数类型特性值。

返回: 创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name 特性名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetIntegerCharacteristic() [2/2]

virtual int NXOpen::Routing::BuiltInPath::GetIntegerCharacteristic ( const NXString & name )

virtual

设置此对象上的所有特性值。

弃用: 在NX11.0.0中弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristics2。

创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

特性值列表获取与输入名称关联的整数类型特性值。

返回: 创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name 特性名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetRealCharacteristic() [1/2]

virtual double NXOpen::Routing::BuiltInPath::GetRealCharacteristic ( const char * name )

virtual

获取与输入名称关联的实数类型特性值。

返回: 创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name 特性名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetRealCharacteristic() [2/2]

virtual double NXOpen::Routing::BuiltInPath::GetRealCharacteristic ( const NXString & name )

virtual

获取与输入名称关联的实数类型特性值。

返回: 创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name 特性名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetStringCharacteristic() [1/2]

virtual NXString NXOpen::Routing::BuiltInPath::GetStringCharacteristic ( const char * name )

virtual

获取与输入名称关联的字符串类型特性的值。
版本始于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetStringCharacteristic() [2/2]

virtual NXString NXOpen::Routing::BuiltInPath::GetStringCharacteristic ( const NXString & name )

virtual

获取与输入名称关联的字符串类型特性值。

返回: 创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name 特性名称

实现了 NXOpen::Routing::ICharacteristic.

◆ NX_DEPRECATED() [1/3]

NXOpen::Routing::BuiltInPath::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的字符串类型特性的值，若该特性不存在则添加新特性至列表。若同名特性类型非字符串，则将其转换为字符串类型。

弃用: 于NX11.0.0弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

版本始于NX4.0.0。

许可要求: routing_base ("Routing Basic")

名称

◆ NX_DEPRECATED() [2/3]

NXOpen::Routing::BuiltInPath::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的实数类型特性值，若该特性不存在则添加新特性。若同名特性类型非实数，则转换为实数类型。

弃用: 在NX11.0.0中弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

特性名称

◆ NX_DEPRECATED() [3/3]

NXOpen::Routing::BuiltInPath::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的整数类型特性值，若该特性不存在则添加新特性。若同名特性类型非整数，则转换为整数类型。

弃用: 在NX11.0.0中弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

特性名称

◆ SetCharacteristic() [1/3]

virtual void NXOpen::Routing::BuiltInPath::SetCharacteristic	(	const char *	name,
		const char *	value )

virtual

设置与输入名称关联的字符串类型特性的值，若该特性不存在则添加新特性至列表。若同名特性类型非字符串，则将其转换为字符串类型。

弃用: 于NX11.0.0弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

版本始于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name	名称
value	值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic() [2/3]

virtual void NXOpen::Routing::BuiltInPath::SetCharacteristic	(	const char *	name,
		double	value )

virtual

设置与输入名称关联的实数类型特性值，若该特性不存在则添加新特性。若同名特性类型非实数，则转换为实数类型。

弃用: 在NX11.0.0中弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name	特性名称
value	特性值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic() [3/3]

virtual void NXOpen::Routing::BuiltInPath::SetCharacteristic	(	const char *	name,
		int	value )

virtual

设置与输入名称关联的整数类型特性值，若该特性不存在则添加新特性。若同名特性类型非整数，则转换为整数类型。

弃用: 在NX11.0.0中弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name	特性名称
value	特性值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [1/6]

virtual void NXOpen::Routing::BuiltInPath::SetCharacteristic2	(	const char *	title,
		const char *	value )

virtual

设置或创建与输入标题关联的字符串类型属性。若属性不存在则新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件的旧版零件，属性将被迁移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件的旧版零件，属性将被迁移至对应实例。若在非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置的属性新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [2/6]

virtual void NXOpen::Routing::BuiltInPath::SetCharacteristic2	(	const char *	title,
		double	value )

virtual

设置或创建与输入标题关联的双精度类型属性。若属性不存在则新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件的旧版零件，属性将被迁移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件的旧版零件，属性将被迁移至对应实例。若在非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置的属性新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [3/6]

virtual void NXOpen::Routing::BuiltInPath::SetCharacteristic2	(	const char *	title,
		int	value )

virtual

设置或创建与输入标题关联的整数类型属性，若属性不存在则创建新属性。若在管料Assemblies::Component上调用此方法，则会在管料零件上创建或编辑零件属性。对于属性位于管料组件上的旧版零件，会将属性移至管料零件。若在非管料Assemblies::Component上调用此方法，则会在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，会将属性移至对应实例。若在非组件对象上调用此方法，则会在对象本身访问或创建属性。
版本始于NX11.0.0。

许可要求: routing_base ("Routing Basic")

参数

title	属性或特性的唯一标题
value	要设置的属性新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [4/6]

virtual void NXOpen::Routing::BuiltInPath::SetCharacteristic2	(	const NXString &	title,
		const NXString &	value )

virtual

设置或创建与输入标题关联的字符串类型属性。若属性不存在则新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件的旧版零件，属性将被迁移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件的旧版零件，属性将被迁移至对应实例。若在非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置的属性新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [5/6]

virtual void NXOpen::Routing::BuiltInPath::SetCharacteristic2	(	const NXString &	title,
		double	value )

virtual

设置或创建与输入标题关联的双精度类型属性。若属性不存在则新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件的旧版零件，属性将被迁移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件的旧版零件，属性将被迁移至对应实例。若在非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置的属性新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [6/6]

virtual void NXOpen::Routing::BuiltInPath::SetCharacteristic2	(	const NXString &	title,
		int	value )

virtual

设置或创建与输入标题关联的整数类型属性，若属性不存在则创建新属性。若在管料Assemblies::Component上调用此方法，则会在管料零件上创建或编辑零件属性。对于属性位于管料组件上的旧版零件，会将属性移至管料零件。若在非管料Assemblies::Component上调用此方法，则会在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，会将属性移至对应实例。若在非组件对象上调用此方法，则会在对象本身访问或创建属性。
版本始于NX11.0.0。

许可要求: routing_base ("Routing Basic")

参数

title	属性或特性的唯一标题
value	要设置的属性新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristics2()

virtual void NXOpen::Routing::BuiltInPath::SetCharacteristics2 ( NXOpen::Routing::CharacteristicList * values )

virtual

设置与输入列表中标题关联的所有属性，不存在的属性将被新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件的旧版零件，属性将被迁移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件的旧版零件，属性将被迁移至对应实例。若在非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

values NXOpen::Routing::CharacteristicList ，包含要设置的属性的标题、类型和值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCurves()

void NXOpen::Routing::BuiltInPath::SetCurves ( const std::vector< NXOpen::Curve * > & curves )

设置内置路径对象引用的曲线数组。这些曲线与内置路径对象位于同一部件中，是调用 Routing::BuiltInPath::CreateSegments 方法时提取到工作部件的曲线。
创建于NX4.0.0版本。

许可证要求：routing_base（"基础布线"）

参数

curves 要被内置路径引用的曲线数组

类成员变量说明

◆ value [1/3]

const NXString& NXOpen::Routing::BuiltInPath::value

值

◆ value [2/3]

double NXOpen::Routing::BuiltInPath::value

特性值

◆ value [3/3]

int NXOpen::Routing::BuiltInPath::value

特性值

Public 成员函数

Public 属性

友元

额外继承的成员函数

详细描述

成员函数说明

◆ CreateSegments()

◆ DeleteCharacterstics()

◆ GetCharacteristics()

◆ GetCurves()

◆ GetDestinationCharacteristics()

◆ GetIntegerCharacteristic() [1/2]

◆ GetIntegerCharacteristic() [2/2]

◆ GetRealCharacteristic() [1/2]

◆ GetRealCharacteristic() [2/2]

◆ GetStringCharacteristic() [1/2]

◆ GetStringCharacteristic() [2/2]

◆ NX_DEPRECATED() [1/3]

◆ NX_DEPRECATED() [2/3]

◆ NX_DEPRECATED() [3/3]

◆ SetCharacteristic() [1/3]

◆ SetCharacteristic() [2/3]

◆ SetCharacteristic() [3/3]

◆ SetCharacteristic2() [1/6]

◆ SetCharacteristic2() [2/6]

◆ SetCharacteristic2() [3/6]

◆ SetCharacteristic2() [4/6]

◆ SetCharacteristic2() [5/6]

◆ SetCharacteristic2() [6/6]

◆ SetCharacteristics2()

◆ SetCurves()

类成员变量说明

◆ value [1/3]

◆ value [2/3]

◆ value [3/3]
