Public 成员函数 | 友元 | 所有成员列表
NXOpen::Assemblies::Arrangement类 参考

装配布置 更多...

#include <Assemblies_Arrangement.hxx>

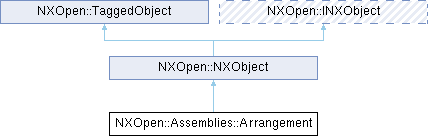

类 NXOpen::Assemblies::Arrangement 继承关系图:
NXOpen::NXObject NXOpen::TaggedObject NXOpen::INXObject

Public 成员函数

void Delete (bool forgetPositioning)
bool GetHasPostponedConstraints ()
bool GetMaintainsConstraints ()
bool IgnoringConstraints ()
bool IsIsolated ()
NXOpen::Assemblies::ComponentAssembly * Owner ()
void SetIgnoringConstraints (bool isIgnoreConstraints)
void SolvePostponedConstraints ()
Public 成员函数 继承自 NXOpen::NXObject
NXOpen::AttributeIterator * CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject * FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject * FindObject (const NXString &journalIdentifier)
bool GetBooleanUserAttribute (const char *title, int index)
bool GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const NXString &title, int index)
int GetIntegerAttribute (const char *title)
int GetIntegerUserAttribute (const char *title, int index)
int GetIntegerUserAttribute (const NXString &title, int index)
bool GetNextUserAttribute (NXOpen::AttributeIterator *iterator, NXOpen::NXObject::AttributeInformation *info)
NXString GetPdmReferenceAttributeValue (const char *attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
NXString GetPdmReferenceAttributeValue (const NXString &attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
double GetRealAttribute (const char *title)
double GetRealUserAttribute (const char *title, int index)
double GetRealUserAttribute (const NXString &title, int index)
NXString GetReferenceAttribute (const char *title)
NXString GetStringAttribute (const char *title)
NXString GetStringUserAttribute (const char *title, int index)
NXString GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString GetTimeUserAttribute (const char *title, int index)
NXString GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (NXOpen::AttributeIterator *iterator)
int GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * > GetUserAttributeSourceObjects ()
bool HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool IsOccurrence ()
virtual NXString JournalIdentifier ()
virtual NXString Name ()
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component * OwningComponent ()
virtual NXOpen::BasePart * OwningPart ()
virtual void Print ()
virtual NXOpen::INXObject * Prototype ()
void SetAttribute (const char *title)
void SetAttribute (const char *title, const char *value)
void SetAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetAttribute (const char *title, double value)
void SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void SetAttribute (const char *title, int value)
void SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void SetAttribute (const char *title, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void SetName (const char *name)
virtual void SetName (const NXString &name)
void SetPdmReferenceAttribute (const char *attributeTitle, const char *attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetReferenceAttribute (const char *title, const char *value)
void SetReferenceAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeAttribute (const char *title, const char *value)
void SetTimeAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _ArrangementBuilder

额外继承的成员函数

Public 类型 继承自 NXOpen::NXObject
enum  AttributeType {
  AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger ,
  AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference ,
  AttributeTypeAny = 100
}
enum  DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }
Public 属性 继承自 NXOpen::NXObject
NXOpen::Update::Option option
const NXString NXOpen::Update::Option option
double NXOpen::Update::Option option
int NXOpen::Update::Option option
const NXString & value
double value
int value

详细描述

装配布置

管理 NXOpen::Assemblies::ComponentAssembly 中 NXOpen::Assemblies::Component 的抑制状态。当前，一个Arrangement仅作为一个上下文， 在此上下文中可以抑制、取消抑制或定位组件。
要创建 NXOpen::Assemblies::Arrangement ，请使用 NXOpen::Assemblies::ArrangementCollection 类。

隔离的 NXOpen::Assemblies::Arrangement 是一种能够支持 隔离位置和隔离位置覆盖的 NXOpen::Assemblies::Arrangement 。

标准的 NXOpen::Assemblies::Arrangement 是一种不支持隔离 位置或隔离位置覆盖的 NXOpen::Assemblies::Arrangement 。在NX 8.5或更早版本中创建的所有 NXOpen::Assemblies::Arrangement 都是标准的。

创建于NX3.0.0。

成员函数说明

◆ Delete()

void NXOpen::Assemblies::Arrangement::Delete ( bool forgetPositioning)

删除给定的 NXOpen::Assemblies::Arrangement 。如果 forget_positioning 标志设置为 TRUE，则组件将不保持其位置，否则将创建可变组件定位 以保持组件的当前位置。如果包含 NXOpen::Assemblies::Arrangement 的部件尚未完全加载，此方法将导致其加载。
创建于NX7.5.2。

许可要求：assemblies ("ASSEMBLIES MODULE")

参数
forgetPositioning如果为TRUE，则组件将不保持其位置。

◆ GetHasPostponedConstraints()

bool NXOpen::Assemblies::Arrangement::GetHasPostponedConstraints ( )
   获取此 @link NXOpen::Assemblies::Arrangement NXOpen::Assemblies::Arrangement@endlink 是否已推迟其求解。
   在当前未在会话中使用的 @link NXOpen::Assemblies::Arrangement NXOpen::Assemblies::Arrangement@endlink 中，约束的求解被推迟。
   当需要 @link NXOpen::Assemblies::Arrangement NXOpen::Assemblies::Arrangement@endlink 中的组件位置时，约束将进行求解。
@return  此 @link NXOpen::Assemblies::Arrangement NXOpen::Assemblies::Arrangement@endlink 是否已推迟求解其约束。


创建于NX9.0.0。

许可要求：assemblies ("ASSEMBLIES MODULE")

◆ GetMaintainsConstraints()

bool NXOpen::Assemblies::Arrangement::GetMaintainsConstraints ( )
   获取此 @link NXOpen::Assemblies::Arrangement NXOpen::Assemblies::Arrangement@endlink 当前是否在会话中使用。
   如果是，它将保持最新状态。
@return  此 @link NXOpen::Assemblies::Arrangement NXOpen::Assemblies::Arrangement@endlink 当前是否在会话中使用。


创建于NX9.0.0。

许可要求：assemblies ("ASSEMBLIES MODULE")

◆ IgnoringConstraints()

bool NXOpen::Assemblies::Arrangement::IgnoringConstraints ( )

返回 指示此 NXOpen::Assemblies::Arrangement 是否忽略约束的标志。
创建于NX9.0.0。

许可要求：assemblies ("ASSEMBLIES MODULE")

◆ IsIsolated()

bool NXOpen::Assemblies::Arrangement::IsIsolated ( )
   获取此 @link NXOpen::Assemblies::Arrangement NXOpen::Assemblies::Arrangement@endlink 是否为隔离的。
   隔离的 @link NXOpen::Assemblies::Arrangement NXOpen::Assemblies::Arrangement@endlink 是一种能够支持
   隔离位置和隔离位置覆盖的 @link NXOpen::Assemblies::Arrangement NXOpen::Assemblies::Arrangement@endlink 。
@return  此 @link NXOpen::Assemblies::Arrangement NXOpen::Assemblies::Arrangement@endlink 是否为隔离的。


创建于NX9.0.1。

许可要求：assemblies ("ASSEMBLIES MODULE")

◆ Owner()

NXOpen::Assemblies::ComponentAssembly * NXOpen::Assemblies::Arrangement::Owner ( )

返回 拥有此布置的 NXOpen::Assemblies::ComponentAssembly
创建于NX3.0.0。

许可要求：无

◆ SetIgnoringConstraints()

void NXOpen::Assemblies::Arrangement::SetIgnoringConstraints ( bool isIgnoreConstraints)

设置 指示此 NXOpen::Assemblies::Arrangement 是否忽略约束的标志。
创建于NX9.0.0。

许可要求：assemblies ("ASSEMBLIES MODULE")

参数
isIgnoreConstraints此 NXOpen::Assemblies::Arrangement 是否忽略所有约束。

◆ SolvePostponedConstraints()

void NXOpen::Assemblies::Arrangement::SolvePostponedConstraints ( )
   强制一个已推迟的、当前未在会话中使用的 @link NXOpen::Assemblies::Arrangement NXOpen::Assemblies::Arrangement@endlink
   求解其约束。如果需要，这可能导致模型更新。


创建于NX9.0.0。

许可要求：assemblies ("ASSEMBLIES MODULE")
