NXOpen::Diagramming::LeaderLineBuilder类 参考

引线构建器 更多...

#include <Diagramming_LeaderLineBuilder.hxx>

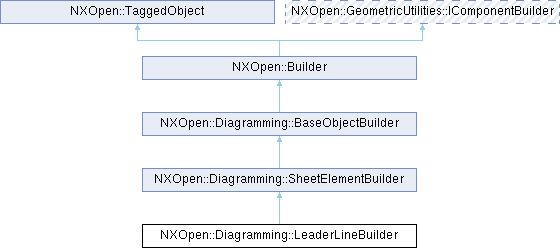

类 NXOpen::Diagramming::LeaderLineBuilder 继承关系图:

Public 类型
enum	VerticalAlignmentOption { VerticalAlignmentOptionTop , VerticalAlignmentOptionMiddle , VerticalAlignmentOptionBottom }
Public 类型 继承自 NXOpen::Diagramming::SheetElementBuilder
enum	ResizeOptionType {   ResizeOptionTypeAnyDirection , ResizeOptionTypeOnAnchor , ResizeOptionTypeSameRatio , ResizeOptionTypeSameRationOnCorner ,   ResizeOptionTypeSameRatioOnEdge }

Public 成员函数
NXOpen::Diagramming::DiagrammingArrowtype	ArrowType ()
void	GetBendPoints (std::vector< NXOpen::Point2d > &points)
void	GetTerminator (NXOpen::Diagramming::SheetElement **terminator, int *segmentId, double *percentX, double *inputX, double *percentY, double *inputY)
void	SetArrowType (NXOpen::Diagramming::DiagrammingArrowtype arrowTypeOption)
void	SetBendPoints (const std::vector< NXOpen::Point2d > &points)
void	SetStubLength (double stubLength)
void	SetStubSides (NXOpen::Diagramming::DiagrammingStubsides stubSides)
void	SetTerminator (NXOpen::Diagramming::SheetElement *terminator, int segmentId, double percentX, double inputX, double percentY, double inputY)
void	SetVerticalAlignment (NXOpen::Diagramming::LeaderLineBuilder::VerticalAlignmentOption alignmentOption)
double	StubLength ()
NXOpen::Diagramming::DiagrammingStubsides	StubSides ()
NXOpen::Diagramming::LeaderLineBuilder::VerticalAlignmentOption	VerticalAlignment ()
Public 成员函数 继承自 NXOpen::Diagramming::SheetElementBuilder
void	GetAllowedTransformations (bool *isAllowedTranslation, bool *isAllowedRotation, bool *isAllowedScale, bool *isAllowedShear)
void	GetMinNodeSize (std::vector< double > &sizeValues)
double	Height ()
NXOpen::Diagramming::DiagrammingSizingpolicy	HeightPolicy ()
bool	Internal ()
NXOpen::Diagramming::Annotation *	Label ()
NXString	LabelName ()
NXOpen::Diagramming::LocationBuilder *	Location ()
NXOpen::Diagramming::DiagrammingLocationstyle	LocationStyle ()
bool	MirrorX ()
bool	MirrorY ()
NXOpen::Diagramming::SheetElement *	Owner ()
NXOpen::Diagramming::Sheet *	OwningSheet ()
NXOpen::Diagramming::RenderingPropertiesBuilder *	RenderingProperties ()
NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType	ResizeOption ()
double	Rotation ()
void	SetHeight (double height)
void	SetHeightPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy heightPolicy)
void	SetLabelName (const char *labelname)
void	SetLabelName (const NXString &labelname)
void	SetLocationStyle (NXOpen::Diagramming::DiagrammingLocationstyle locationStyle)
void	SetMinNodeSize (const std::vector< double > &sizeValues)
void	SetMirrorX (bool mirrorX)
void	SetMirrorY (bool mirrorY)
void	SetOwner (NXOpen::Diagramming::SheetElement *owner)
void	SetOwningSheet (NXOpen::Diagramming::Sheet *owningSheet)
void	SetResizeOption (NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType resizeOption)
void	SetRotation (double angle)
void	SetWidth (double width)
void	SetWidthPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy widthPolicy)
void	SetX (double x)
void	SetY (double y)
void	SetZDepth (int zDepth)
NXOpen::Diagramming::SheetElement *	SourceElement ()
bool	UpToDate ()
bool	Visible ()
double	Width ()
NXOpen::Diagramming::DiagrammingSizingpolicy	WidthPolicy ()
double	X ()
double	Y ()
int	ZDepth ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_LeaderLineBuilderBuilder

详细描述

引线构建器

表示 LeaderLineBuilder。
要创建此类的新实例，请使用 NXOpen::Diagramming::LeaderLineCollection::CreateLeaderLineBuilder

创建于 NX10.0.0。

成员枚举类型说明

VerticalAlignmentOption

enum NXOpen::Diagramming::LeaderLineBuilder::VerticalAlignmentOption

表示 NXOpen::Diagramming::LeaderLineBuilder::VerticalAlignment 选项 用于 NXOpen::Diagramming::LeaderLineBuilder 。
创建于 NX10.0.0。

枚举值
VerticalAlignmentOptionTop	设置垂直对齐方式为顶部
VerticalAlignmentOptionMiddle	设置垂直对齐方式为中间
VerticalAlignmentOptionBottom	设置垂直对齐方式为底部

成员函数说明

ArrowType()

NXOpen::Diagramming::DiagrammingArrowtype NXOpen::Diagramming::LeaderLineBuilder::ArrowType

(

)

获取尾端箭头的箭头类型
创建于 NX10.0.0。

许可证要求：无

GetBendPoints()

void NXOpen::Diagramming::LeaderLineBuilder::GetBendPoints

(

std::vector< NXOpen::Point2d > &

points

)

获取折线的弯曲点以渲染引出线。
创建于 NX10.0.0。

许可证要求：无

参数

points

点

GetTerminator()

void NXOpen::Diagramming::LeaderLineBuilder::GetTerminator	(	NXOpen::Diagramming::SheetElement **	terminator,
		int *	segmentId,
		double *	percentX,
		double *	inputX,
		double *	percentY,
		double *	inputY )

获取引出线的终止对象。
创建于 NX11.0.0。

许可证要求：无

参数

terminator	终止对象
segmentId	线段 ID
percentX	X 百分比
inputX	输入 X
percentY	Y 百分比
inputY	输入 Y

SetArrowType()

void NXOpen::Diagramming::LeaderLineBuilder::SetArrowType

(

NXOpen::Diagramming::DiagrammingArrowtype

arrowTypeOption

)

设置尾端箭头的箭头类型
创建于 NX10.0.0。

许可证要求：无

参数

arrowTypeOption

箭头类型选项

SetBendPoints()

void NXOpen::Diagramming::LeaderLineBuilder::SetBendPoints

(

const std::vector< NXOpen::Point2d > &

points

)

设置折线的弯曲点以渲染引出线。
创建于 NX10.0.0。

许可证要求：无

参数

points

点

SetStubLength()

void NXOpen::Diagramming::LeaderLineBuilder::SetStubLength

(

double

stubLength

)

设置此引出线的短截线长度。不期望负值。
创建于 NX10.0.0。

许可证要求：无

参数

stubLength

短截线长度

SetStubSides()

void NXOpen::Diagramming::LeaderLineBuilder::SetStubSides

(

NXOpen::Diagramming::DiagrammingStubsides

stubSides

)

设置此引出线的短截线侧。
创建于 NX10.0.0。

许可证要求：无

参数

stubSides

短截线侧

SetTerminator()

void NXOpen::Diagramming::LeaderLineBuilder::SetTerminator	(	NXOpen::Diagramming::SheetElement *	terminator,
		int	segmentId,
		double	percentX,
		double	inputX,
		double	percentY,
		double	inputY )

设置引出线的终止对象。
创建于 NX11.0.0。

许可证要求：无

参数

terminator	终止对象
segmentId	线段 ID
percentX	X 百分比
inputX	输入 X
percentY	Y 百分比
inputY	输入 Y

SetVerticalAlignment()

void NXOpen::Diagramming::LeaderLineBuilder::SetVerticalAlignment

(

NXOpen::Diagramming::LeaderLineBuilder::VerticalAlignmentOption

alignmentOption

)

设置垂直对齐选项。
创建于 NX10.0.0。

许可证要求：无

参数

alignmentOption

对齐选项

StubLength()

double NXOpen::Diagramming::LeaderLineBuilder::StubLength

(

)

获取此引出线的短截线长度。不期望负值。
创建于 NX10.0.0。

许可证要求：无

StubSides()

NXOpen::Diagramming::DiagrammingStubsides NXOpen::Diagramming::LeaderLineBuilder::StubSides

(

)

获取此引出线的短截线侧。
创建于 NX10.0.0。

许可证要求：无

VerticalAlignment()

NXOpen::Diagramming::LeaderLineBuilder::VerticalAlignmentOption NXOpen::Diagramming::LeaderLineBuilder::VerticalAlignment

(

)

获取垂直对齐选项。
创建于 NX10.0.0。

许可证要求：无
