#include <Positioning_Network.hxx>

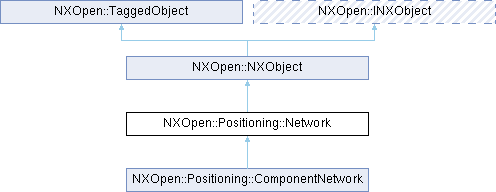

类 NXOpen::Positioning::Network 继承关系图:

Public 类型
enum	ObjectStatus { ObjectStatusUnknown , ObjectStatusFixed , ObjectStatusOverDefined , ObjectStatusNotConsistentDims , ObjectStatusNotConsistentOther , ObjectStatusNotConsistentUnknown , ObjectStatusNotChanged , ObjectStatusWellDefined , ObjectStatusUnderDefined }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
void	AddConstraint (NXOpen::Positioning::Constraint *constraint)
void	AddMovableObject (NXOpen::NXObject *movableObject)
void	ApplyToModel ()
void	BeginDrag ()
NXOpen::Assemblies::Component *	DisplayComponent ()
void	DragByRay (const NXOpen::Point3d &point, const NXOpen::Vector3d &direction)
void	DragByTransform (const NXOpen::Vector3d &translation, const NXOpen::Matrix3x3 &rotation)
void	DragByTranslation (const NXOpen::Vector3d &translation)
void	EmptyMovingGroup ()
void	EndDrag ()
NXOpen::Positioning::Network::ObjectStatus	GetMovableObjectStatus (NXOpen::NXObject *movableObject)
bool	IsReferencedGeometryLoaded ()
void	LoadReferencedGeometry ()
bool	MoveObjectsState ()
bool	NonMovingGroupGrounded ()
void	RemoveAllConstraints ()
void	RemoveConstraint (NXOpen::Positioning::Constraint *constraint)
void	RemoveMovableObject (NXOpen::NXObject *movableObject)
void	ResetDisplay ()
void	SetDisplayComponent (NXOpen::Assemblies::Component *displayComponent)
void	SetMoveObjectsState (bool moveObjectsState)
void	SetMovingGroup (const std::vector< NXOpen::NXObject * > &movableObjects)
void	SetNonMovingGroupGrounded (bool ground)
void	Solve ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_NetworkBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

约束网络

用于在NX中定位对象的网络。网络包含显式添加的约束和可移动对象，以及因与网络中的对象相连而被隐式添加的其他对象。
使用 Positioning::Positioner::EstablishNetwork 创建此类实例。

于NX4.0.0版本创建。

成员枚举类型说明

◆ ObjectStatus

enum NXOpen::Positioning::Network::ObjectStatus

指定可移动对象的求解器状态。

枚举值
ObjectStatusUnknown	尚未评估。
ObjectStatusFixed	尝试在两个固定对象间添加约束。
ObjectStatusOverDefined	与其他约束冲突。
ObjectStatusNotConsistentDims	无法使用当前尺寸值求解。模型完全约束。
ObjectStatusNotConsistentOther	无法找到解。模型欠约束。
ObjectStatusNotConsistentUnknown	一个可移动对象被固定。
ObjectStatusNotChanged	因模型其他部分过约束或不一致而未评估。
ObjectStatusWellDefined	约束已求解并满足要求
ObjectStatusUnderDefined	约束已求解并满足要求

成员函数说明

◆ AddConstraint()

void NXOpen::Positioning::Network::AddConstraint ( NXOpen::Positioning::Constraint * constraint )

   向网络中添加一个 @link Constraint Constraint@endlink 。

于NX4.0.0版本创建。

许可要求：assemblies（"装配模块"）

参数

constraint 要添加的 Constraint

◆ AddMovableObject()

void NXOpen::Positioning::Network::AddMovableObject ( NXOpen::NXObject * movableObject )

   向网络中添加一个可移动对象。通过此方法显式添加的对象，
   会被@link Positioning::Network::DragByRay Positioning::Network::DragByRay@endlink、
   @link Positioning::Network::DragByTransform Positioning::Network::DragByTransform@endlink和
   @link Positioning::Network::DragByTranslation Positioning::Network::DragByTranslation@endlink的调用直接移动。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

movableObject 待移动的NXObject对象

◆ ApplyToModel()

void NXOpen::Positioning::Network::ApplyToModel ( )

   将当前网络状态应用到模型。这可能会改变可移动对象的位置和模型中约束的状态。
   此操作不执行求解或更新。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ BeginDrag()

void NXOpen::Positioning::Network::BeginDrag ( )

   通知网络即将开始一系列拖拽操作。
    <br>
   必须在多次调用@link Positioning::Network::DragByRay Positioning::Network::DragByRay@endlink、
   @link Positioning::Network::DragByTransform Positioning::Network::DragByTransform@endlink 或
   @link Positioning::Network::DragByTranslation Positioning::Network::DragByTranslation@endlink 之前调用此方法。
   拖拽完成后，在对网络进行任何其他更改之前，应调用@link Positioning::Network::EndDrag Positioning::Network::EndDrag@endlink。
    <br>

版本始于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ DisplayComponent()

NXOpen::Assemblies::Component * NXOpen::Positioning::Network::DisplayComponent ( )

   返回因求解网络而改变显示的@link Assemblies::Component Assemblies::Component@endlink组件。
   如果显示更改在网络所在的部件中进行，显示组件可能为NULL。
   显示组件的原型应为包含该网络的部件。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ DragByRay()

void NXOpen::Positioning::Network::DragByRay	(	const NXOpen::Point3d &	point,
		const NXOpen::Vector3d &	direction )

   移动已通过@link Positioning::Network::AddMovableObject Positioning::Network::AddMovableObject@endlink 添加到网络的对象。
   拖拽过程中会遵循约束，因此其他对象也可能随之移动。
   首次调用此方法时，会为每个待拖拽对象添加一个虚拟点。后续调用时，该虚拟点（以及对应的拖拽对象）会尽可能保持在由point和direction确定的射线上。
   若无约束，该点将始终处于射线上。
    <br>
   可在调用@link Positioning::Network::BeginDrag Positioning::Network::BeginDrag@endlink 和
   @link Positioning::Network::EndDrag Positioning::Network::EndDrag@endlink 之间多次调用此方法。
    <br>

版本始于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

point	射线上的一点
direction	射线方向

◆ DragByTransform()

void NXOpen::Positioning::Network::DragByTransform	(	const NXOpen::Vector3d &	translation,
		const NXOpen::Matrix3x3 &	rotation )

   移动已通过@link Positioning::Network::AddMovableObject Positioning::Network::AddMovableObject@endlink 添加到网络的对象。
   拖拽过程中会遵循约束，因此其他对象也可能随之移动。
   先应用旋转，再应用平移。
    <br>
   可在调用@link Positioning::Network::BeginDrag Positioning::Network::BeginDrag@endlink 和
   @link Positioning::Network::EndDrag Positioning::Network::EndDrag@endlink 之间多次调用此方法。
    <br>

版本始于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

translation	要应用的平移
rotation	要应用的旋转

◆ DragByTranslation()

void NXOpen::Positioning::Network::DragByTranslation ( const NXOpen::Vector3d & translation )

   移动已通过@link Positioning::Network::AddMovableObject Positioning::Network::AddMovableObject@endlink 添加到网络中的对象。
   拖动过程中会遵循约束，因此此调用可能会导致其他对象也随之移动。
   与@link Positioning::Network::DragByTransform Positioning::Network::DragByTransform@endlink 不同，此方法无需传入旋转参数，可优化约束求解器的表现。
    <br>
   可在@link Positioning::Network::BeginDrag Positioning::Network::BeginDrag@endlink 和@link Positioning::Network::EndDrag Positioning::Network::EndDrag@endlink 之间多次调用此方法。
    <br>

创建于NX6.0.4。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

translation 要应用的平移向量

◆ EmptyMovingGroup()

void NXOpen::Positioning::Network::EmptyMovingGroup ( )

   清空移动组中的所有元素。
   详见@link Positioning::Network::SetMovingGroup Positioning::Network::SetMovingGroup@endlink。

创建于NX4.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

◆ EndDrag()

void NXOpen::Positioning::Network::EndDrag ( )

   通知网络一系列拖动操作已结束。
    <br>
   必须在多次调用@link Positioning::Network::DragByRay Positioning::Network::DragByRay@endlink、@link Positioning::Network::DragByTransform Positioning::Network::DragByTransform@endlink 或@link Positioning::Network::DragByTranslation Positioning::Network::DragByTranslation@endlink 之后调用此方法。
    <br>

创建于NX4.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

◆ GetMovableObjectStatus()

NXOpen::Positioning::Network::ObjectStatus NXOpen::Positioning::Network::GetMovableObjectStatus ( NXOpen::NXObject * movableObject )

   返回可移动对象的求解器状态。
@return  可移动对象的求解器状态

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

movableObject 由网络定位的NXObject对象

◆ IsReferencedGeometryLoaded()

bool NXOpen::Positioning::Network::IsReferencedGeometryLoaded ( )

   检查是否已加载必要对象，以便在拖动或求解过程中包含所有关联约束？

创建于NX5.0.1。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

◆ LoadReferencedGeometry()

void NXOpen::Positioning::Network::LoadReferencedGeometry ( )

   加载必要对象，以便在拖动或求解过程中包含所有关联约束。
   若对象未加载，此调用将完全加载其所在的部件。

创建于NX5.0.1。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

◆ MoveObjectsState()

bool NXOpen::Positioning::Network::MoveObjectsState ( )

   获取网络的对象移动状态。启用该状态后，在创建或编辑约束时，
   对象的显示位置会立即更新。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ NonMovingGroupGrounded()

bool NXOpen::Positioning::Network::NonMovingGroupGrounded ( )

获取非移动组对象的固定状态。启用后，移动组外的所有对象将被固定，在求解或拖动操作期间不会移动。
创建于NX4.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

◆ RemoveAllConstraints()

void NXOpen::Positioning::Network::RemoveAllConstraints ( )

   移除所有已显式添加到网络中的@link Constraint Constraint@endlink约束。
   那些与已显式添加的可移动对象关联的约束仍会参与网络求解。

创建于NX6.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ RemoveConstraint()

void NXOpen::Positioning::Network::RemoveConstraint ( NXOpen::Positioning::Constraint * constraint )

   从网络中移除一个 @link Constraint Constraint@endlink 。
   若被此方法显式移除的约束与网络中已显式添加的其他约束或可移动对象相连，它仍可能被包含在网络求解中。

于NX6.0.0版本创建。

许可要求：assemblies（"装配模块"）

参数

constraint 要移除的 Constraint

◆ RemoveMovableObject()

void NXOpen::Positioning::Network::RemoveMovableObject ( NXOpen::NXObject * movableObject )

   从网络中移除一个可移动对象。通过此方法显式移除的对象，
   不会被@link Positioning::Network::DragByRay Positioning::Network::DragByRay@endlink、
   @link Positioning::Network::DragByTransform Positioning::Network::DragByTransform@endlink和
   @link Positioning::Network::DragByTranslation Positioning::Network::DragByTranslation@endlink的调用直接移动，
   但如果它与其他可移动对象存在约束，仍可能被间接移动。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

movableObject 待从网络中移除的NXObject对象

◆ ResetDisplay()

void NXOpen::Positioning::Network::ResetDisplay ( )

   将显示对象恢复到其模型位置。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ SetDisplayComponent()

void NXOpen::Positioning::Network::SetDisplayComponent ( NXOpen::Assemblies::Component * displayComponent )

设置通过求解网络来更改显示的Assemblies::Component。若在网络所在部件中进行显示更改，显示组件可设为NULL。显示组件的原型应为包含该网络的部件。
版本始于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

displayComponent 用于显示约束的组件，可设为NULL。

◆ SetMoveObjectsState()

void NXOpen::Positioning::Network::SetMoveObjectsState ( bool moveObjectsState )

   设置网络的对象移动状态。启用该状态后，在创建或编辑约束时，
   对象的显示位置会立即更新。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

moveObjectsState 对象移动状态

◆ SetMovingGroup()

void NXOpen::Positioning::Network::SetMovingGroup ( const std::vector< NXOpen::NXObject * > & movableObjects )

   设置移动组的元素。
   在求解或拖动操作期间，移动组内的元素将作为刚体移动。可通过调用@link Positioning::Network::SetNonMovingGroupGrounded Positioning::Network::SetNonMovingGroupGrounded@endlink 固定移动组外的所有对象。

创建于NX4.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

movableObjects 要移动的NXObject 对象

◆ SetNonMovingGroupGrounded()

void NXOpen::Positioning::Network::SetNonMovingGroupGrounded ( bool ground )

设置非移动组对象的固定状态。启用后，移动组外的所有对象将被固定，在求解或拖动操作期间不会移动。
创建于NX4.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

ground 是否固定

◆ Solve()

void NXOpen::Positioning::Network::Solve ( )

   求解约束网络。会将求解结果应用到模型，但不执行更新。

创建于NX4.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ ObjectStatus

成员函数说明

◆ AddConstraint()

◆ AddMovableObject()

◆ ApplyToModel()

◆ BeginDrag()

◆ DisplayComponent()

◆ DragByRay()

◆ DragByTransform()

◆ DragByTranslation()

◆ EmptyMovingGroup()

◆ EndDrag()

◆ GetMovableObjectStatus()

◆ IsReferencedGeometryLoaded()

◆ LoadReferencedGeometry()

◆ MoveObjectsState()

◆ NonMovingGroupGrounded()

◆ RemoveAllConstraints()

◆ RemoveConstraint()

◆ RemoveMovableObject()

◆ ResetDisplay()

◆ SetDisplayComponent()

◆ SetMoveObjectsState()

◆ SetMovingGroup()

◆ SetNonMovingGroupGrounded()

◆ Solve()
