NXOpen::Features::AngularDimBuilder类 参考

角度尺寸特征构建器 更多...

#include <Features_AngularDimBuilder.hxx>

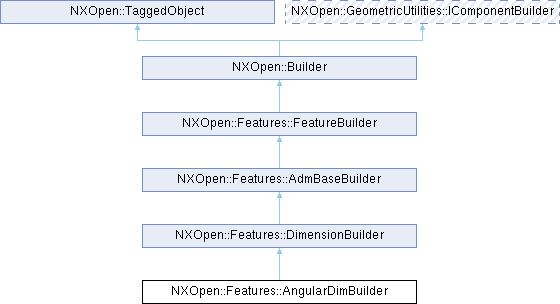

类 NXOpen::Features::AngularDimBuilder 继承关系图:

Public 成员函数
bool	AlternativeAngle ()
bool	ComplementAngleFlag ()
bool	GetIsComplementAngle (const NXOpen::Point3d &dimensionLocation)
NXOpen::SelectNXObject *	MeasurementObject ()
NXOpen::SelectNXObject *	OriginObject ()
void	SetAlternativeAngle (bool alternativeAngle)
void	SetComplementAngleFlag (bool complementAngleFlag)
void	SetInterpartSourceEdge (NXOpen::Edge *interpartSourceEdge)
Public 成员函数 继承自 NXOpen::Features::DimensionBuilder
NXOpen::Annotations::OriginBuilder *	DimensionLocation ()
NXOpen::GeometricUtilities::FaceChangeOverflowBehavior *	FaceChangeOverflowBehavior ()
NXOpen::Features::FaceRecognitionBuilder *	FacesToMove ()
NXOpen::Annotations::Dimension *	GetDimension ()
NXOpen::GeometricUtilities::SaveConstraintsBuilder *	SaveConstraints ()
NXOpen::Expression *	Value ()
Public 成员函数 继承自 NXOpen::Features::AdmBaseBuilder
void	OnApplyPre ()
void	Reconfigure ()
void	SetSolveOption (NXOpen::Features::AdmBaseBuilder::SolveOptionType solveOption)
void	SetUpdateMethod (NXOpen::Features::AdmBaseBuilder::UpdateMethodType updateMethod)
NXOpen::Features::AdmBaseBuilder::SolveOptionType	SolveOption ()
NXOpen::Features::AdmBaseBuilder::UpdateMethodType	UpdateMethod ()
Public 成员函数 继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_AngularDimBuilderBuilder

额外继承的成员函数
Public 类型 继承自 NXOpen::Features::AdmBaseBuilder
enum	SolveOptionType { SolveOptionTypeC1 , SolveOptionTypeC2 }
enum	UpdateMethodType { UpdateMethodTypeFaceChange = 1 , UpdateMethodTypeAutomaticRecovery , UpdateMethodTypeAutomatic , UpdateMethodTypeMultiple }

详细描述

角度尺寸特征构建器

表示 NXOpen::Features::AngularDim 构建器
要创建此类的新实例，请使用 NXOpen::Features::FeatureCollection::CreateAngularDimensionBuilder

创建于NX6.0.0。

成员函数说明

AlternativeAngle()

bool NXOpen::Features::AngularDimBuilder::AlternativeAngle

(

)

返回备用角度切换，其允许计算360度减去当前角度的角度
创建于NX6.0.0。

许可证要求：无

ComplementAngleFlag()

bool NXOpen::Features::AngularDimBuilder::ComplementAngleFlag

(

)

返回补角标志
创建于NX6.0.0。

许可证要求：无

GetIsComplementAngle()

bool NXOpen::Features::AngularDimBuilder::GetIsComplementAngle

(

const NXOpen::Point3d &

dimensionLocation

)

返回指示角度是否为补角的标志

返回

补角标志
创建于NX6.0.0。

许可证要求：nx_synchronous ("NX Synchronous")、solid_modeling ("SOLIDS MODELING") 或 cam_base ("CAM BASE") 或 insp_programming ("INSPECTION PROGRAMMING")

参数

dimensionLocation

指示尺寸原点光标位置

MeasurementObject()

NXOpen::SelectNXObject * NXOpen::Features::AngularDimBuilder::MeasurementObject

(

)

返回测量对象，其为移动对象
创建于NX6.0.0。

许可证要求：无

OriginObject()

NXOpen::SelectNXObject * NXOpen::Features::AngularDimBuilder::OriginObject

(

)

返回原点对象，其为固定对象
创建于NX6.0.0。

许可证要求：无

SetAlternativeAngle()

void NXOpen::Features::AngularDimBuilder::SetAlternativeAngle

(

bool

alternativeAngle

)

设置备用角度切换，其允许计算360度减去当前角度的角度
创建于NX6.0.0。

许可证要求：nx_synchronous ("NX Synchronous")、solid_modeling ("SOLIDS MODELING") 或 cam_base ("CAM BASE") 或 insp_programming ("INSPECTION PROGRAMMING")

参数

alternativeAngle

备用角度

SetComplementAngleFlag()

void NXOpen::Features::AngularDimBuilder::SetComplementAngleFlag

(

bool

complementAngleFlag

)

设置补角标志
创建于NX6.0.0。

许可证要求：nx_synchronous ("NX Synchronous")、solid_modeling ("SOLIDS MODELING") 或 cam_base ("CAM BASE") 或 insp_programming ("INSPECTION PROGRAMMING")

参数

complementAngleFlag

补角标志

SetInterpartSourceEdge()

void NXOpen::Features::AngularDimBuilder::SetInterpartSourceEdge

(

NXOpen::Edge *

interpartSourceEdge

)

设置部件间源边
创建于NX8.0.0。

许可证要求：nx_synchronous ("NX Synchronous")、solid_modeling ("SOLIDS MODELING") 或 cam_base ("CAM BASE") 或 insp_programming ("INSPECTION PROGRAMMING")

参数

interpartSourceEdge

边
