NXOpen::Diagramming::ConnectionBuilder类 参考

连接构建器 更多...

#include <Diagramming_ConnectionBuilder.hxx>

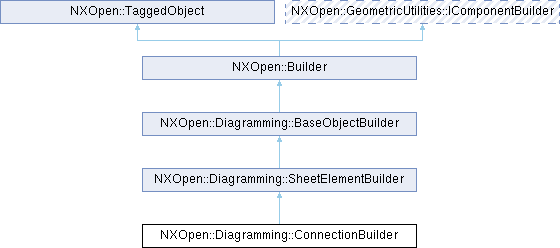

类 NXOpen::Diagramming::ConnectionBuilder 继承关系图:

Public 类型
enum	ShapeOption { ShapeOptionOrthogonal , ShapeOptionQuadratic , ShapeOptionSpline , ShapeOptionArc }
Public 类型 继承自 NXOpen::Diagramming::SheetElementBuilder
enum	ResizeOptionType {   ResizeOptionTypeAnyDirection , ResizeOptionTypeOnAnchor , ResizeOptionTypeSameRatio , ResizeOptionTypeSameRationOnCorner ,   ResizeOptionTypeSameRatioOnEdge }

Public 成员函数
NXString	Discipline ()
NXOpen::Diagramming::Port *	End ()
NXOpen::Diagramming::LocationBuilder *	EndLocation ()
void	GetBendPoints (std::vector< NXOpen::Point2d > &points)
NXOpen::Diagramming::ConnectionBuilder::ShapeOption	GetShapeType ()
bool	ReverseEnd ()
void	SetBendPoints (const std::vector< NXOpen::Point2d > &points)
void	SetDiscipline (const char *discipline)
void	SetDiscipline (const NXString &discipline)
void	SetEnd (NXOpen::Diagramming::Port *endPort)
void	SetShapeType (NXOpen::Diagramming::ConnectionBuilder::ShapeOption shapeType)
void	SetStart (NXOpen::Diagramming::Port *startPort)
NXOpen::Diagramming::Port *	Start ()
NXOpen::Diagramming::LocationBuilder *	StartLocation ()
Public 成员函数 继承自 NXOpen::Diagramming::SheetElementBuilder
void	GetAllowedTransformations (bool *isAllowedTranslation, bool *isAllowedRotation, bool *isAllowedScale, bool *isAllowedShear)
void	GetMinNodeSize (std::vector< double > &sizeValues)
double	Height ()
NXOpen::Diagramming::DiagrammingSizingpolicy	HeightPolicy ()
bool	Internal ()
NXOpen::Diagramming::Annotation *	Label ()
NXString	LabelName ()
NXOpen::Diagramming::LocationBuilder *	Location ()
NXOpen::Diagramming::DiagrammingLocationstyle	LocationStyle ()
bool	MirrorX ()
bool	MirrorY ()
NXOpen::Diagramming::SheetElement *	Owner ()
NXOpen::Diagramming::Sheet *	OwningSheet ()
NXOpen::Diagramming::RenderingPropertiesBuilder *	RenderingProperties ()
NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType	ResizeOption ()
double	Rotation ()
void	SetHeight (double height)
void	SetHeightPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy heightPolicy)
void	SetLabelName (const char *labelname)
void	SetLabelName (const NXString &labelname)
void	SetLocationStyle (NXOpen::Diagramming::DiagrammingLocationstyle locationStyle)
void	SetMinNodeSize (const std::vector< double > &sizeValues)
void	SetMirrorX (bool mirrorX)
void	SetMirrorY (bool mirrorY)
void	SetOwner (NXOpen::Diagramming::SheetElement *owner)
void	SetOwningSheet (NXOpen::Diagramming::Sheet *owningSheet)
void	SetResizeOption (NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType resizeOption)
void	SetRotation (double angle)
void	SetWidth (double width)
void	SetWidthPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy widthPolicy)
void	SetX (double x)
void	SetY (double y)
void	SetZDepth (int zDepth)
NXOpen::Diagramming::SheetElement *	SourceElement ()
bool	UpToDate ()
bool	Visible ()
double	Width ()
NXOpen::Diagramming::DiagrammingSizingpolicy	WidthPolicy ()
double	X ()
double	Y ()
int	ZDepth ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ConnectionBuilderBuilder

详细描述

连接构建器

表示ConnectionBuilder。
要创建此类的新实例，请使用 NXOpen::Diagramming::ConnectionCollection::CreateConnectionBuilder

在NX10.0.0中创建。

成员枚举类型说明

ShapeOption

enum NXOpen::Diagramming::ConnectionBuilder::ShapeOption

表示形状类型。
在NX2406.0.0中创建。

枚举值
ShapeOptionOrthogonal	正交
ShapeOptionQuadratic	二次曲线
ShapeOptionSpline	样条曲线
ShapeOptionArc	圆弧

成员函数说明

Discipline()

NXString NXOpen::Diagramming::ConnectionBuilder::Discipline

(

)

返回此连接的学科。
在NX10.0.0中创建。

许可要求：无

End()

NXOpen::Diagramming::Port * NXOpen::Diagramming::ConnectionBuilder::End

(

)

返回此连接的末端端口。
在NX10.0.0中创建。

许可要求：无

EndLocation()

NXOpen::Diagramming::LocationBuilder * NXOpen::Diagramming::ConnectionBuilder::EndLocation

(

)

返回此连接的末端位置。 仅当 Diagramming::ConnectionBuilder::End 端口为NULL时，此末端位置才适用。
在NX10.0.0中创建。

许可要求：无

GetBendPoints()

void NXOpen::Diagramming::ConnectionBuilder::GetBendPoints

(

std::vector< NXOpen::Point2d > &

points

)

获取多段线的折点以渲染连接。
在NX10.0.0中创建。

许可要求：无

参数

points

点

GetShapeType()

NXOpen::Diagramming::ConnectionBuilder::ShapeOption NXOpen::Diagramming::ConnectionBuilder::GetShapeType

(

)

获取连接形状。
在NX2406.0.0中创建。

许可要求：无

ReverseEnd()

bool NXOpen::Diagramming::ConnectionBuilder::ReverseEnd

(

)

返回此连接的反转标志。
在NX10.0.0中创建。

许可要求：无

SetBendPoints()

void NXOpen::Diagramming::ConnectionBuilder::SetBendPoints

(

const std::vector< NXOpen::Point2d > &

points

)

设置多段线的折点以渲染连接。
在NX10.0.0中创建。

许可要求：无

参数

points

点

SetDiscipline() [1/2]

void NXOpen::Diagramming::ConnectionBuilder::SetDiscipline

(

const char *

discipline

)

设置此连接的学科。
在NX10.0.0中创建。

许可要求：无

参数

discipline

学科

SetDiscipline() [2/2]

void NXOpen::Diagramming::ConnectionBuilder::SetDiscipline

(

const NXString &

discipline

)

设置此连接的学科。
在NX10.0.0中创建。

许可要求：无

参数

discipline

学科

SetEnd()

void NXOpen::Diagramming::ConnectionBuilder::SetEnd

(

NXOpen::Diagramming::Port *

endPort

)

设置此连接的末端端口。
在NX10.0.0中创建。

许可要求：无

参数

endPort

末端端口

SetShapeType()

void NXOpen::Diagramming::ConnectionBuilder::SetShapeType

(

NXOpen::Diagramming::ConnectionBuilder::ShapeOption

shapeType

)

设置连接形状。
在NX2406.0.0中创建。

许可要求：无

参数

shapeType

形状类型

SetStart()

void NXOpen::Diagramming::ConnectionBuilder::SetStart

(

NXOpen::Diagramming::Port *

startPort

)

设置此连接的起始端口。
在NX10.0.0中创建。

许可要求：无

参数

startPort

起始端口

Start()

NXOpen::Diagramming::Port * NXOpen::Diagramming::ConnectionBuilder::Start

(

)

返回此连接的起始端口。
在NX10.0.0中创建。

许可要求：无

StartLocation()

NXOpen::Diagramming::LocationBuilder * NXOpen::Diagramming::ConnectionBuilder::StartLocation

(

)

返回此连接的起始位置。 仅当 Diagramming::ConnectionBuilder::Start 为NULL时，此起始位置才适用。
在NX10.0.0中创建。

许可要求：无
