NXOpen::Diagramming::NodeBuilder类 参考

节点构建器 更多...

#include <Diagramming_NodeBuilder.hxx>

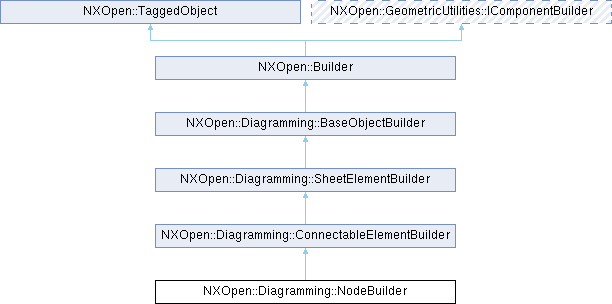

类 NXOpen::Diagramming::NodeBuilder 继承关系图:

Public 成员函数
void	AddGroupMember (NXOpen::Diagramming::SheetElement *member)
bool	Expanded ()
bool	Fullfillment ()
bool	GroupingAllowed ()
NXOpen::Diagramming::Node *	OffsheetReference ()
void	RemoveAllGroupMembers ()
void	RemoveGroupMember (NXOpen::Diagramming::SheetElement *member)
void	SetExpanded (bool expanded)
void	SetGroupingAllowed (bool isGroupingAllowed)
void	SetOffsheetReference (NXOpen::Diagramming::Node *offsheetReference)
Public 成员函数 继承自 NXOpen::Diagramming::ConnectableElementBuilder
std::vector< NXOpen::Diagramming::Port * >	GetAllPorts ()
std::vector< NXOpen::Diagramming::Port * >	GetPorts (NXOpen::Diagramming::Direction direction)
Public 成员函数 继承自 NXOpen::Diagramming::SheetElementBuilder
void	GetAllowedTransformations (bool *isAllowedTranslation, bool *isAllowedRotation, bool *isAllowedScale, bool *isAllowedShear)
void	GetMinNodeSize (std::vector< double > &sizeValues)
double	Height ()
NXOpen::Diagramming::DiagrammingSizingpolicy	HeightPolicy ()
bool	Internal ()
NXOpen::Diagramming::Annotation *	Label ()
NXString	LabelName ()
NXOpen::Diagramming::LocationBuilder *	Location ()
NXOpen::Diagramming::DiagrammingLocationstyle	LocationStyle ()
bool	MirrorX ()
bool	MirrorY ()
NXOpen::Diagramming::SheetElement *	Owner ()
NXOpen::Diagramming::Sheet *	OwningSheet ()
NXOpen::Diagramming::RenderingPropertiesBuilder *	RenderingProperties ()
NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType	ResizeOption ()
double	Rotation ()
void	SetHeight (double height)
void	SetHeightPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy heightPolicy)
void	SetLabelName (const char *labelname)
void	SetLabelName (const NXString &labelname)
void	SetLocationStyle (NXOpen::Diagramming::DiagrammingLocationstyle locationStyle)
void	SetMinNodeSize (const std::vector< double > &sizeValues)
void	SetMirrorX (bool mirrorX)
void	SetMirrorY (bool mirrorY)
void	SetOwner (NXOpen::Diagramming::SheetElement *owner)
void	SetOwningSheet (NXOpen::Diagramming::Sheet *owningSheet)
void	SetResizeOption (NXOpen::Diagramming::SheetElementBuilder::ResizeOptionType resizeOption)
void	SetRotation (double angle)
void	SetWidth (double width)
void	SetWidthPolicy (NXOpen::Diagramming::DiagrammingSizingpolicy widthPolicy)
void	SetX (double x)
void	SetY (double y)
void	SetZDepth (int zDepth)
NXOpen::Diagramming::SheetElement *	SourceElement ()
bool	UpToDate ()
bool	Visible ()
double	Width ()
NXOpen::Diagramming::DiagrammingSizingpolicy	WidthPolicy ()
double	X ()
double	Y ()
int	ZDepth ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_NodeBuilderBuilder

额外继承的成员函数
Public 类型 继承自 NXOpen::Diagramming::SheetElementBuilder
enum	ResizeOptionType {   ResizeOptionTypeAnyDirection , ResizeOptionTypeOnAnchor , ResizeOptionTypeSameRatio , ResizeOptionTypeSameRationOnCorner ,   ResizeOptionTypeSameRatioOnEdge }

详细描述

节点构建器

表示NodeBuilder。
要创建此类的新实例，请使用 NXOpen::Diagramming::NodeCollection::CreateNodeBuilder

在NX10.0.0中创建。

成员函数说明

AddGroupMember()

void NXOpen::Diagramming::NodeBuilder::AddGroupMember

(

NXOpen::Diagramming::SheetElement *

member

)

向此节点组添加一个节点。
在NX10.0.0中创建。

许可证要求：无

参数

member

成员

Expanded()

bool NXOpen::Diagramming::NodeBuilder::Expanded

(

)

返回节点的展开或折叠状态。如果为true，则节点已展开。
在NX10.0.0中创建。

许可证要求：无

Fullfillment()

bool NXOpen::Diagramming::NodeBuilder::Fullfillment

(

)

返回指示节点是否为实体对象的标志。如果为true，则节点表示物理对象，例如库中的设备。
在NX10.0.0中创建。

许可证要求：无

GroupingAllowed()

bool NXOpen::Diagramming::NodeBuilder::GroupingAllowed

(

)

返回指示节点是否允许作为嵌套节点并包含其他子图纸元素的标志。
在NX10.0.0中创建。

许可证要求：无

OffsheetReference()

NXOpen::Diagramming::Node * NXOpen::Diagramming::NodeBuilder::OffsheetReference

(

)

返回引用的页外节点。它可能位于同一图纸的其他位置或不同图纸上，并且可以为NULL。
在NX10.0.0中创建。

许可证要求：无

RemoveAllGroupMembers()

void NXOpen::Diagramming::NodeBuilder::RemoveAllGroupMembers

(

)

移除所有成员。
在NX10.0.0中创建。

许可证要求：无

RemoveGroupMember()

void NXOpen::Diagramming::NodeBuilder::RemoveGroupMember

(

NXOpen::Diagramming::SheetElement *

member

)

从此节点组中移除一个节点。
在NX10.0.0中创建。

许可证要求：无

参数

member

成员

SetExpanded()

void NXOpen::Diagramming::NodeBuilder::SetExpanded

(

bool

expanded

)

设置节点的展开或折叠状态。如果为true，则节点已展开。
在NX10.0.0中创建。

许可证要求：无

参数

expanded

展开状态

SetGroupingAllowed()

void NXOpen::Diagramming::NodeBuilder::SetGroupingAllowed

(

bool

isGroupingAllowed

)

设置指示节点是否允许作为嵌套节点并包含其他子图纸元素的标志。
在NX10.0.0中创建。

许可证要求：无

参数

isGroupingAllowed

是否允许分组

SetOffsheetReference()

void NXOpen::Diagramming::NodeBuilder::SetOffsheetReference

(

NXOpen::Diagramming::Node *

offsheetReference

)

设置引用的页外节点。它可能位于同一图纸的其他位置或不同图纸上，并且可以为NULL。
在NX10.0.0中创建。

许可证要求：无

参数

offsheetReference

页外引用
