NXOpen::Die::PierceItemBuilder类 参考

冲孔项目构建器 更多...

#include <Die_PierceItemBuilder.hxx>

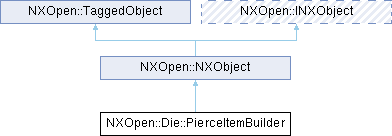

类 NXOpen::Die::PierceItemBuilder 继承关系图:
NXOpen::NXObject NXOpen::TaggedObject NXOpen::INXObject

Public 类型

enum  HoleShapeType {
  HoleShapeTypeCircular , HoleShapeTypeOblong , HoleShapeTypeSquare , HoleShapeTypeRectangular ,
  HoleShapeTypeRoundedRectangular , HoleShapeTypeChordRectangular , HoleShapeTypeHexagonal , HoleShapeTypeOther
}
enum  SizingMethodOption { SizingMethodOptionAuto , SizingMethodOptionManual }
Public 类型 继承自 NXOpen::NXObject
enum  AttributeType {
  AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger ,
  AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference ,
  AttributeTypeAny = 100
}
enum  DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数

std::vector< NXOpen::IProfile * > GetPierceObjects ()
NXOpen::Die::PierceItemBuilder::HoleShapeType HoleShape ()
NXOpen::Expression * PunchDiameter ()
NXOpen::Expression * PunchLength ()
NXOpen::Expression * PunchRadius ()
NXOpen::Expression * PunchWidth ()
NXOpen::ILocation * ReferenceVector ()
void SetHoleShape (NXOpen::Die::PierceItemBuilder::HoleShapeType holeShape)
void SetPierceObjects (const std::vector< NXOpen::IProfile * > &objects)
void SetReferenceVector (NXOpen::ILocation *refVector)
void SetSizingMethod (NXOpen::Die::PierceItemBuilder::SizingMethodOption sizingMethod)
NXOpen::Die::PierceItemBuilder::SizingMethodOption SizingMethod ()
Public 成员函数 继承自 NXOpen::NXObject
NXOpen::AttributeIterator * CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject * FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject * FindObject (const NXString &journalIdentifier)
bool GetBooleanUserAttribute (const char *title, int index)
bool GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const NXString &title, int index)
int GetIntegerAttribute (const char *title)
int GetIntegerUserAttribute (const char *title, int index)
int GetIntegerUserAttribute (const NXString &title, int index)
bool GetNextUserAttribute (NXOpen::AttributeIterator *iterator, NXOpen::NXObject::AttributeInformation *info)
NXString GetPdmReferenceAttributeValue (const char *attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
NXString GetPdmReferenceAttributeValue (const NXString &attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
double GetRealAttribute (const char *title)
double GetRealUserAttribute (const char *title, int index)
double GetRealUserAttribute (const NXString &title, int index)
NXString GetReferenceAttribute (const char *title)
NXString GetStringAttribute (const char *title)
NXString GetStringUserAttribute (const char *title, int index)
NXString GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString GetTimeUserAttribute (const char *title, int index)
NXString GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (NXOpen::AttributeIterator *iterator)
int GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * > GetUserAttributeSourceObjects ()
bool HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool IsOccurrence ()
virtual NXString JournalIdentifier ()
virtual NXString Name ()
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component * OwningComponent ()
virtual NXOpen::BasePart * OwningPart ()
virtual void Print ()
virtual NXOpen::INXObject * Prototype ()
void SetAttribute (const char *title)
void SetAttribute (const char *title, const char *value)
void SetAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetAttribute (const char *title, double value)
void SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void SetAttribute (const char *title, int value)
void SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void SetAttribute (const char *title, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void SetName (const char *name)
virtual void SetName (const NXString &name)
void SetPdmReferenceAttribute (const char *attributeTitle, const char *attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetReferenceAttribute (const char *title, const char *value)
void SetReferenceAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeAttribute (const char *title, const char *value)
void SetTimeAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _PierceItemBuilderBuilder

额外继承的成员函数

Public 属性 继承自 NXOpen::NXObject
NXOpen::Update::Option option
const NXString NXOpen::Update::Option option
double NXOpen::Update::Option option
int NXOpen::Update::Option option
const NXString & value
double value
int value

详细描述

冲孔项目构建器

表示一个 NXOpen::Die::PierceItemBuilder
创建于NX5.0.0。

成员枚举类型说明

◆ HoleShapeType

enum NXOpen::Die::PierceItemBuilder::HoleShapeType

单个冲孔孔形状的设置。

枚举值
HoleShapeTypeCircular

圆形孔

HoleShapeTypeOblong

椭圆形孔

HoleShapeTypeSquare

方形孔

HoleShapeTypeRectangular

矩形孔

HoleShapeTypeRoundedRectangular

圆角矩形孔

HoleShapeTypeChordRectangular

弦矩形孔

HoleShapeTypeHexagonal

六边形孔

HoleShapeTypeOther

非标准形状

◆ SizingMethodOption

enum NXOpen::Die::PierceItemBuilder::SizingMethodOption

单个冲孔尺寸方法的设置。

枚举值
SizingMethodOptionAuto

创建和更新时将计算尺寸

SizingMethodOptionManual

将使用指定的尺寸

成员函数说明

◆ GetPierceObjects()

std::vector< NXOpen::IProfile * > NXOpen::Die::PierceItemBuilder::GetPierceObjects ( )

获取组成待冲孔的对象。

返回
组成待冲孔的对象
创建于NX5.0.0。

许可证要求：die_engineering ("DIE ENGINEERING")

◆ HoleShape()

NXOpen::Die::PierceItemBuilder::HoleShapeType NXOpen::Die::PierceItemBuilder::HoleShape ( )

返回孔形状
创建于NX5.0.0。

许可证要求：无

◆ PunchDiameter()

NXOpen::Expression * NXOpen::Die::PierceItemBuilder::PunchDiameter ( )

返回冲头半径
创建于NX5.0.0。

许可证要求：无

◆ PunchLength()

NXOpen::Expression * NXOpen::Die::PierceItemBuilder::PunchLength ( )

返回冲头长度
创建于NX5.0.0。

许可证要求：无

◆ PunchRadius()

NXOpen::Expression * NXOpen::Die::PierceItemBuilder::PunchRadius ( )

返回冲头半径
创建于NX8.0.0。

许可证要求：无

◆ PunchWidth()

NXOpen::Expression * NXOpen::Die::PierceItemBuilder::PunchWidth ( )

返回冲头宽度
创建于NX5.0.0。

许可证要求：无

◆ ReferenceVector()

NXOpen::ILocation * NXOpen::Die::PierceItemBuilder::ReferenceVector ( )

返回孔的参考方向
创建于NX5.0.0。

许可证要求：die_engineering ("DIE ENGINEERING")

◆ SetHoleShape()

void NXOpen::Die::PierceItemBuilder::SetHoleShape ( NXOpen::Die::PierceItemBuilder::HoleShapeType holeShape)

设置孔形状
创建于NX5.0.0。

许可证要求：die_engineering ("DIE ENGINEERING")

参数
holeShape孔形状

◆ SetPierceObjects()

void NXOpen::Die::PierceItemBuilder::SetPierceObjects ( const std::vector< NXOpen::IProfile * > & objects)

设置组成待冲孔的对象。
创建于NX5.0.0。

许可证要求：die_engineering ("DIE ENGINEERING")

参数
objects组成待冲孔的对象

◆ SetReferenceVector()

void NXOpen::Die::PierceItemBuilder::SetReferenceVector ( NXOpen::ILocation * refVector)

设置孔的参考方向
创建于NX5.0.0。

许可证要求：die_engineering ("DIE ENGINEERING")

参数
refVector参考向量

◆ SetSizingMethod()

void NXOpen::Die::PierceItemBuilder::SetSizingMethod ( NXOpen::Die::PierceItemBuilder::SizingMethodOption sizingMethod)

设置尺寸方法
创建于NX5.0.0。

许可证要求：die_engineering ("DIE ENGINEERING")

参数
sizingMethod尺寸方法

◆ SizingMethod()

NXOpen::Die::PierceItemBuilder::SizingMethodOption NXOpen::Die::PierceItemBuilder::SizingMethod ( )

返回尺寸方法
创建于NX5.0.0。

许可证要求：无
