NXOpen::Annotations::ISlotDimension类 参考

槽尺寸接口 更多...

#include <Annotations_ISlotDimension.hxx>

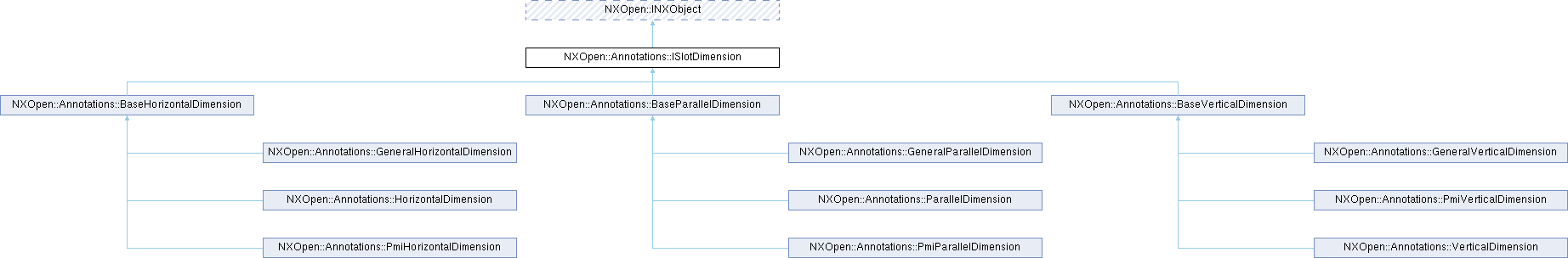

类 NXOpen::Annotations::ISlotDimension 继承关系图:

Public 成员函数
virtual bool	ConvertSlotDimensionAssociativity ()=0
virtual bool	IsSlotDimension ()=0
Public 成员函数 继承自 NXOpen::INXObject
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)=0
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)=0
virtual bool	IsOccurrence ()=0
virtual NXString	JournalIdentifier ()=0
virtual NXString	Name ()=0
virtual NXOpen::Assemblies::Component *	OwningComponent ()=0
virtual NXOpen::BasePart *	OwningPart ()=0
virtual void	Print ()=0
virtual NXOpen::INXObject *	Prototype ()=0
virtual void	SetName (const char *name)=0
virtual void	SetName (const NXString &name)=0

详细描述

槽尺寸接口

表示一个槽口尺寸
创建于 NX9.0.0.

成员函数说明

ConvertSlotDimensionAssociativity()

virtual bool NXOpen::Annotations::ISlotDimension::ConvertSlotDimensionAssociativity ( )

pure virtual

如果此尺寸是槽口尺寸，则转换其关联性。

返回

如果 NX 可以转换此尺寸的关联性则为 True
创建于 NX9.0.0.

许可要求：geometric_tol ("GDT") 或 drafting ("DRAFTING")

在 NXOpen::Annotations::BaseHorizontalDimension, NXOpen::Annotations::BaseParallelDimension , 以及 NXOpen::Annotations::BaseVerticalDimension 内被实现.

IsSlotDimension()

virtual bool NXOpen::Annotations::ISlotDimension::IsSlotDimension ( )

pure virtual

检查此尺寸是否符合槽口尺寸的条件。

返回

如果此尺寸符合槽口尺寸条件则为 True
创建于 NX9.0.0.

许可要求：无

在 NXOpen::Annotations::BaseHorizontalDimension, NXOpen::Annotations::BaseParallelDimension , 以及 NXOpen::Annotations::BaseVerticalDimension 内被实现.
