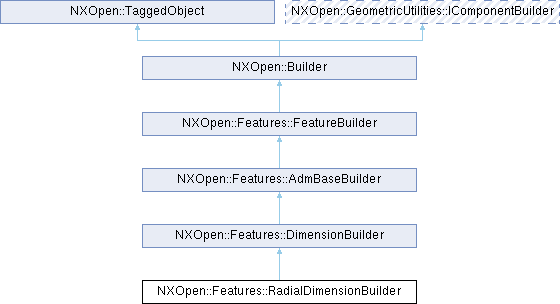

类 NXOpen::Features::RadialDimensionBuilder 继承关系图:

Public 类型
enum	ValueOption { ValueOptionRadius , ValueOptionDiameter }
Public 类型继承自 NXOpen::Features::AdmBaseBuilder
enum	SolveOptionType { SolveOptionTypeC1 , SolveOptionTypeC2 }
enum	UpdateMethodType { UpdateMethodTypeFaceChange = 1 , UpdateMethodTypeAutomaticRecovery , UpdateMethodTypeAutomatic , UpdateMethodTypeMultiple }

Public 成员函数
NXOpen::GeometricUtilities::OrientXpressBuilder *	DimensionPlane ()
NXOpen::Point3d	PickPoint ()
NXOpen::Features::RadialDimensionBuilder::ValueOption	RadiusDiameterOption ()
void	SetPickPoint (const NXOpen::Point3d &pickPoint)
void	SetRadiusDiameterOption (NXOpen::Features::RadialDimensionBuilder::ValueOption radiusDiameterOption)
Public 成员函数继承自 NXOpen::Features::DimensionBuilder
NXOpen::Annotations::OriginBuilder *	DimensionLocation ()
NXOpen::GeometricUtilities::FaceChangeOverflowBehavior *	FaceChangeOverflowBehavior ()
NXOpen::Features::FaceRecognitionBuilder *	FacesToMove ()
NXOpen::Annotations::Dimension *	GetDimension ()
NXOpen::GeometricUtilities::SaveConstraintsBuilder *	SaveConstraints ()
NXOpen::Expression *	Value ()
Public 成员函数继承自 NXOpen::Features::AdmBaseBuilder
void	OnApplyPre ()
void	Reconfigure ()
void	SetSolveOption (NXOpen::Features::AdmBaseBuilder::SolveOptionType solveOption)
void	SetUpdateMethod (NXOpen::Features::AdmBaseBuilder::UpdateMethodType updateMethod)
NXOpen::Features::AdmBaseBuilder::SolveOptionType	SolveOption ()
NXOpen::Features::AdmBaseBuilder::UpdateMethodType	UpdateMethod ()
Public 成员函数继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_RadialDimensionBuilderBuilder

详细描述

径向尺寸特征构建器

表示 NXOpen::Features::RadialDimension 的构建器
要创建此类的新实例，请使用 NXOpen::Features::FeatureCollection::CreateRadialDimensionBuilder

创建于NX6.0.0版本。

成员枚举类型说明

◆ ValueOption

enum NXOpen::Features::RadialDimensionBuilder::ValueOption

半径或直径的选项

枚举值
ValueOptionRadius	半径
ValueOptionDiameter	直径

成员函数说明

◆ DimensionPlane()

NXOpen::GeometricUtilities::OrientXpressBuilder * NXOpen::Features::RadialDimensionBuilder::DimensionPlane ( )

返回尺寸平面
创建于NX6.0.0版本。

许可证要求 : 无

◆ PickPoint()

NXOpen::Point3d NXOpen::Features::RadialDimensionBuilder::PickPoint ( )

返回拾取点
创建于NX6.0.0版本。

许可证要求 : 无

◆ RadiusDiameterOption()

NXOpen::Features::RadialDimensionBuilder::ValueOption NXOpen::Features::RadialDimensionBuilder::RadiusDiameterOption ( )

返回半径直径选项
创建于NX6.0.0版本。

许可证要求 : 无

◆ SetPickPoint()

void NXOpen::Features::RadialDimensionBuilder::SetPickPoint ( const NXOpen::Point3d & pickPoint )

设置拾取点
创建于NX6.0.0版本。

许可证要求 : 无

参数

pickPoint 拾取点

◆ SetRadiusDiameterOption()

void NXOpen::Features::RadialDimensionBuilder::SetRadiusDiameterOption ( NXOpen::Features::RadialDimensionBuilder::ValueOption radiusDiameterOption )

设置半径直径选项
创建于NX6.0.0版本。

许可证要求 : nx_synchronous ("NX同步"), solid_modeling ("实体建模") 或 cam_base ("CAM基础") 或 insp_programming ("检测编程")
