NXOpen::Mechatronics::TapeZoneBuilder类 参考

表示 NXOpen::Mechatronics::TapeZone 构建器。
若要创建此类的新实例，请使用 NXOpen::Mechatronics::TapeZoneCollection::CreateTapeZoneBuilder

在 NX2312.0.0 中创建。
更多...

#include <Mechatronics_TapeZoneBuilder.hxx>

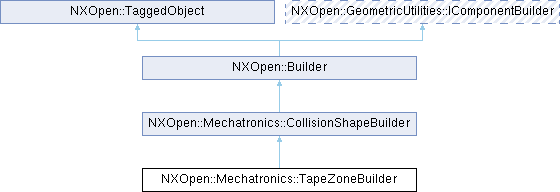

类 NXOpen::Mechatronics::TapeZoneBuilder 继承关系图:

Public 类型
enum	ShapeTypes { ShapeTypesBoxOriginLengths , ShapeTypesBoxMidPointLengths , ShapeTypesCylinderCenterRadiusHeight , ShapeTypesCount }
enum	ToObjectTypes { ToObjectTypesWebNode , ToObjectTypesTransportSurface , ToObjectTypesWeb , ToObjectTypesSink }
	胶带将放置到的目标对象的类型 更多...

Public 成员函数
NXOpen::SelectNXObjectList *	FromObjects ()
NXString	Name ()
NXOpen::Expression *	RadiusValue ()
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetShapeType (NXOpen::Mechatronics::TapeZoneBuilder::ShapeTypes type)
void	SetToObjectType (NXOpen::Mechatronics::TapeZoneBuilder::ToObjectTypes toObjectType)
void	SetToWebCSYS (NXOpen::CoordinateSystem *toWebCSYS)
NXOpen::Mechatronics::TapeZoneBuilder::ShapeTypes	ShapeType ()
NXOpen::SelectNXObject *	ToObject ()
NXOpen::Mechatronics::TapeZoneBuilder::ToObjectTypes	ToObjectType ()
NXOpen::SelectNXObject *	ToWeb ()
NXOpen::CoordinateSystem *	ToWebCSYS ()
NXOpen::Expression *	XValue ()
NXOpen::Expression *	YValue ()
NXOpen::Expression *	ZValue ()
Public 成员函数 继承自 NXOpen::Mechatronics::CollisionShapeBuilder
NXOpen::Point *	CenterPoint ()
NXOpen::Expression *	Height ()
NXOpen::Expression *	Length ()
NXOpen::CoordinateSystem *	Orientation ()
NXOpen::Expression *	Radius ()
void	SetCenterPoint (NXOpen::Point *centerPoint)
void	SetOrientation (NXOpen::CoordinateSystem *orientation)
NXOpen::Expression *	Width ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_TapeZoneBuilderBuilder

详细描述

表示 NXOpen::Mechatronics::TapeZone 构建器。
若要创建此类的新实例，请使用 NXOpen::Mechatronics::TapeZoneCollection::CreateTapeZoneBuilder

在 NX2312.0.0 中创建。

胶带区域构建器

成员枚举类型说明

ShapeTypes

enum NXOpen::Mechatronics::TapeZoneBuilder::ShapeTypes

形状类型。

枚举值
ShapeTypesBoxOriginLengths	长方体形状：原点和边长度
ShapeTypesBoxMidPointLengths	长方体形状：底部中点和边长度
ShapeTypesCylinderCenterRadiusHeight	圆柱体形状：底部中心点、半径和高度
ShapeTypesCount	数量

ToObjectTypes

enum NXOpen::Mechatronics::TapeZoneBuilder::ToObjectTypes

胶带将放置到的目标对象的类型

枚举值
ToObjectTypesWebNode	目标是网络节点。
ToObjectTypesTransportSurface	目标是运输表面。
ToObjectTypesWeb	目标是另一个网络。
ToObjectTypesSink	目标是接收器。

成员函数说明

FromObjects()

NXOpen::SelectNXObjectList * NXOpen::Mechatronics::TapeZoneBuilder::FromObjects

(

)

返回从中获取胶带的对象。

弃用

在NX2406.0.0中已过时。请改用 Mechatronics::TapeZoneBuilder::FromObjects。

于NX2312.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

返回从中获取胶带的对象。
于NX2406.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

Name()

NXString NXOpen::Mechatronics::TapeZoneBuilder::Name

(

)

返回名称。
于NX2312.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

RadiusValue()

NXOpen::Expression * NXOpen::Mechatronics::TapeZoneBuilder::RadiusValue

(

)

返回圆柱体形状的半径。
于NX2312.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

SetName() [1/2]

void NXOpen::Mechatronics::TapeZoneBuilder::SetName

(

const char *

name

)

设置名称。
在NX2312.0.0中创建。

许可证要求: nx_mcd_core ("Mechatronics Concept Designer")

参数

name

名称

SetName() [2/2]

void NXOpen::Mechatronics::TapeZoneBuilder::SetName

(

const NXString &

name

)

设置名称。
于NX2312.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

name

名称

SetShapeType()

void NXOpen::Mechatronics::TapeZoneBuilder::SetShapeType

(

NXOpen::Mechatronics::TapeZoneBuilder::ShapeTypes

type

)

设置区域形状类型。
在 NX2312.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

type

类型

SetToObjectType()

void NXOpen::Mechatronics::TapeZoneBuilder::SetToObjectType

(

NXOpen::Mechatronics::TapeZoneBuilder::ToObjectTypes

toObjectType

)

设置放置胶带的目标对象类型。
于NX2312.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

toObjectType

目标对象类型

SetToWebCSYS()

void NXOpen::Mechatronics::TapeZoneBuilder::SetToWebCSYS

(

NXOpen::CoordinateSystem *

toWebCSYS

)

设置胶带区域中定义的、用于投影到目标网的局部坐标系。
于NX2312.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

toWebCSYS

目标网坐标系

ShapeType()

NXOpen::Mechatronics::TapeZoneBuilder::ShapeTypes NXOpen::Mechatronics::TapeZoneBuilder::ShapeType

(

)

获取区域形状类型。
在 NX2312.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

ToObject()

NXOpen::SelectNXObject * NXOpen::Mechatronics::TapeZoneBuilder::ToObject

(

)

返回放置胶带的传输表面的选择。
于NX2312.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

ToObjectType()

NXOpen::Mechatronics::TapeZoneBuilder::ToObjectTypes NXOpen::Mechatronics::TapeZoneBuilder::ToObjectType

(

)

返回放置胶带的目标对象类型。
于NX2312.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

ToWeb()

NXOpen::SelectNXObject * NXOpen::Mechatronics::TapeZoneBuilder::ToWeb

(

)

返回放置胶带的另一个网的选择。
于NX2406.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

ToWebCSYS()

NXOpen::CoordinateSystem * NXOpen::Mechatronics::TapeZoneBuilder::ToWebCSYS

(

)

返回胶带区域中定义的、用于投影到目标网的局部坐标系。
于NX2312.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

XValue()

NXOpen::Expression * NXOpen::Mechatronics::TapeZoneBuilder::XValue

(

)

获取通用长方体在X方向上的边长度。
在 NX2312.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

YValue()

NXOpen::Expression * NXOpen::Mechatronics::TapeZoneBuilder::YValue

(

)

返回常规箱体Y方向的边缘长度。
于NX2312.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

ZValue()

NXOpen::Expression * NXOpen::Mechatronics::TapeZoneBuilder::ZValue

(

)

返回箱体或圆柱体形状Z方向的长度。
于NX2312.0.0中创建。

许可证要求：nx_mcd_core（"机电概念设计器"）
