NXOpen::Mechatronics::CollisionShapeBuilder类 参考

碰撞形状构建器类 更多...

#include <Mechatronics_CollisionShapeBuilder.hxx>

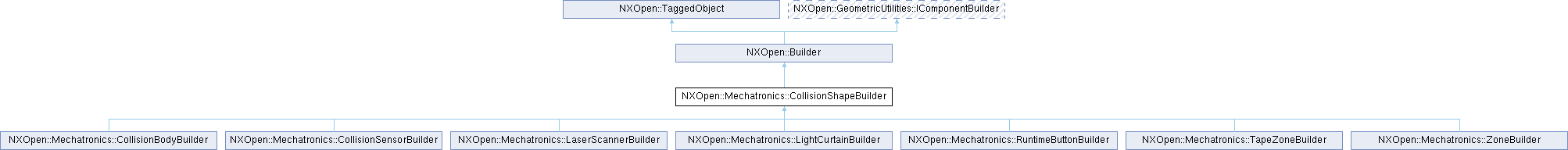

类 NXOpen::Mechatronics::CollisionShapeBuilder 继承关系图:

Public 成员函数
NXOpen::Point *	CenterPoint ()
NXOpen::Expression *	Height ()
NXOpen::Expression *	Length ()
NXOpen::CoordinateSystem *	Orientation ()
NXOpen::Expression *	Radius ()
void	SetCenterPoint (NXOpen::Point *centerPoint)
void	SetOrientation (NXOpen::CoordinateSystem *orientation)
NXOpen::Expression *	Width ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_CollisionShapeBuilderBuilder

详细描述

碰撞形状构建器类

这是一个抽象类，无法创建。
这是一个抽象类，无法创建。

创建于NX7.5.1。

成员函数说明

CenterPoint()

NXOpen::Point * NXOpen::Mechatronics::CollisionShapeBuilder::CenterPoint

(

)

返回中心点。对所有碰撞形状类型有效，除非 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesConvex。
创建于NX7.5.1。

许可要求：nx_mcd_core ("机械概念设计器")

Height()

NXOpen::Expression * NXOpen::Mechatronics::CollisionShapeBuilder::Height

(

)

返回高度。有效条件：NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesBox 或 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShapeTypesBox。
创建于NX7.5.1。

许可要求：nx_mcd_core ("机械概念设计器")

Length()

NXOpen::Expression * NXOpen::Mechatronics::CollisionShapeBuilder::Length

(

)

返回长度。有效条件：NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesBox 或 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesCapsule 或 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShapeTypesBox 或 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShapeTypesLine。
创建于NX7.5.1。

许可要求：nx_mcd_core ("机械概念设计器")

Orientation()

NXOpen::CoordinateSystem * NXOpen::Mechatronics::CollisionShapeBuilder::Orientation

(

)

返回方向。有效条件：NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesBox 或 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesCapsule 或 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShapeTypesBox 或 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShapeTypesLine。
创建于NX7.5.1。

许可要求：nx_mcd_core ("机械概念设计器")

Radius()

NXOpen::Expression * NXOpen::Mechatronics::CollisionShapeBuilder::Radius

(

)

返回半径。有效条件：NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesSphere 或 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShapeTypesSphere。
创建于NX7.5.1。

许可要求：nx_mcd_core ("机械概念设计器")

SetCenterPoint()

void NXOpen::Mechatronics::CollisionShapeBuilder::SetCenterPoint

(

NXOpen::Point *

centerPoint

)

设置中心点。对所有碰撞形状类型有效，除非 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesConvex。
创建于NX7.5.1。

许可要求：nx_mcd_core ("机械概念设计器")

参数

centerPoint

中心点

SetOrientation()

void NXOpen::Mechatronics::CollisionShapeBuilder::SetOrientation

(

NXOpen::CoordinateSystem *

orientation

)

设置方向。有效条件：NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesBox 或 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesCapsule 或 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShapeTypesBox 或 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShapeTypesLine。
创建于NX7.5.1。

许可要求：nx_mcd_core ("机械概念设计器")

参数

orientation

方向

Width()

NXOpen::Expression * NXOpen::Mechatronics::CollisionShapeBuilder::Width

(

)

返回宽度。有效条件：NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesBox 或 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShape 设置为 NXOpen::Mechatronics::CollisionSensorBuilder::CollisionShapeTypesBox。
创建于NX7.5.1。

许可要求：nx_mcd_core ("机械概念设计器")
