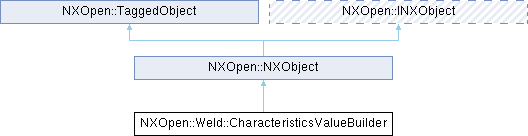

类 NXOpen::Weld::CharacteristicsValueBuilder 继承关系图:

Public 类型
enum	Type { TypeString , TypeInteger , TypeDouble , TypeOption , TypeNone }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
bool	Active ()
NXOpen::Weld::CharacteristicsValueBuilder::Type	AttributeType ()
void	GetOptionStrings (std::vector< NXString > &strings)
bool	Inherited ()
bool	Required ()
void	SetActive (bool active)
void	SetInherited (bool inherited)
void	SetValueChanged (bool status)
void	SetValueDouble (double valueDouble)
void	SetValueInteger (int valueInteger)
void	SetValueString (const char *valueString)
void	SetValueString (const NXString &valueString)
NXString	Title ()
bool	ValueChanged ()
double	ValueDouble ()
int	ValueInteger ()
NXString	ValueString ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_CharacteristicsValueBuilderBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

焊接特性值构建器

包含关于要放置在焊接特征输出上的属性信息的对象。继承选项仅适用于 NXOpen::Weld::WeldJoint 。
创建于NX7.5.0。

成员枚举类型说明

◆ Type

enum NXOpen::Weld::CharacteristicsValueBuilder::Type

指示属性中包含的类型的设置。

枚举值
TypeString	指示属性值包含字符串。
TypeInteger	指示属性值包含整数。
TypeDouble	指示属性值包含双精度数。
TypeOption	指示属性值包含预设置的字符串列表。
TypeNone	指示无属性值。

成员函数说明

◆ Active()

bool NXOpen::Weld::CharacteristicsValueBuilder::Active ( )

返回属性是否要放置在输出上的指示。true表示属性将放置在输出上，false表示属性不会放置在输出上。注意，如果Required为true，则无法设置此属性。
创建于NX7.5.0。

许可证要求: None

◆ AttributeType()

NXOpen::Weld::CharacteristicsValueBuilder::Type NXOpen::Weld::CharacteristicsValueBuilder::AttributeType ( )

返回此属性的类型。
创建于NX7.5.0。

许可证要求: None

◆ GetOptionStrings()

void NXOpen::Weld::CharacteristicsValueBuilder::GetOptionStrings ( std::vector< NXString > & strings )

当AttributeType为 Weld::CharacteristicsValueBuilder::TypeOption 时，可设置的字符串列表。
创建于NX7.5.0。

许可证要求: None

参数

strings 允许作为值的字符串。

◆ Inherited()

bool NXOpen::Weld::CharacteristicsValueBuilder::Inherited ( )

返回属性值是否继承自源对象的指示。
创建于NX10.0.0。

许可证要求: None

◆ Required()

bool NXOpen::Weld::CharacteristicsValueBuilder::Required ( )

返回属性是否需要放置在输出上的指示。true表示属性将始终放置在输出上，false表示属性不必放置在输出上。
创建于NX7.5.0。

许可证要求: None

◆ SetActive()

void NXOpen::Weld::CharacteristicsValueBuilder::SetActive ( bool active )

设置属性是否要放置在输出上的指示。true表示属性将放置在输出上，false表示属性不会放置在输出上。注意，如果Required为true，则无法设置此属性。
创建于NX7.5.0。

许可证要求: ugweld ("UG WELD") 或 tooling_locators ("Tooling Locators")

参数

active active

◆ SetInherited()

void NXOpen::Weld::CharacteristicsValueBuilder::SetInherited ( bool inherited )

设置属性值是否继承自源对象的指示。
创建于NX10.0.0。

许可证要求: ugweld ("UG WELD") 或 structure_weld ("STRUCTURE WELD") 或 tooling_locators ("Tooling Locators")

参数

inherited inherited

◆ SetValueChanged()

void NXOpen::Weld::CharacteristicsValueBuilder::SetValueChanged ( bool status )

设置属性值是否已更改的指示。
创建于NX8.0.1。

许可证要求: ugweld ("UG WELD") 或 tooling_locators ("Tooling Locators")

参数

status status

◆ SetValueDouble()

void NXOpen::Weld::CharacteristicsValueBuilder::SetValueDouble ( double valueDouble )

当AttributeType为 Weld::CharacteristicsValueBuilder::TypeDouble 时，设置此属性的值。
创建于NX7.5.0。

许可证要求: ugweld ("UG WELD") 或 tooling_locators ("Tooling Locators")

参数

valueDouble valuedouble

◆ SetValueInteger()

void NXOpen::Weld::CharacteristicsValueBuilder::SetValueInteger ( int valueInteger )

当AttributeType为 Weld::CharacteristicsValueBuilder::TypeInteger 时，设置此属性的值。
创建于NX7.5.0。

许可证要求: ugweld ("UG WELD") 或 tooling_locators ("Tooling Locators")

参数

valueInteger valueinteger

◆ SetValueString() [1/2]

void NXOpen::Weld::CharacteristicsValueBuilder::SetValueString ( const char * valueString )

当AttributeType为 Weld::CharacteristicsValueBuilder::TypeString 或 Weld::CharacteristicsValueBuilder::TypeOption 时，设置此属性的值。
创建于NX7.5.0。

许可证要求: ugweld ("UG WELD") 或 tooling_locators ("Tooling Locators")

参数

valueString valuestring

◆ SetValueString() [2/2]

void NXOpen::Weld::CharacteristicsValueBuilder::SetValueString ( const NXString & valueString )

当AttributeType为 Weld::CharacteristicsValueBuilder::TypeString 或 Weld::CharacteristicsValueBuilder::TypeOption 时，设置此属性的值。
创建于NX7.5.0。

许可证要求: ugweld ("UG WELD") 或 tooling_locators ("Tooling Locators")

参数

valueString valuestring

◆ Title()

NXString NXOpen::Weld::CharacteristicsValueBuilder::Title ( )

返回此属性的标题。
创建于NX7.5.0。

许可证要求: None

◆ ValueChanged()

bool NXOpen::Weld::CharacteristicsValueBuilder::ValueChanged ( )

返回属性值是否已更改的指示。
创建于NX8.0.1。

许可证要求: None

◆ ValueDouble()

double NXOpen::Weld::CharacteristicsValueBuilder::ValueDouble ( )

当AttributeType为 Weld::CharacteristicsValueBuilder::TypeDouble 时，返回此属性的值。
创建于NX7.5.0。

许可证要求: None

◆ ValueInteger()

int NXOpen::Weld::CharacteristicsValueBuilder::ValueInteger ( )

当AttributeType为 Weld::CharacteristicsValueBuilder::TypeInteger 时，返回此属性的值。
创建于NX7.5.0。

许可证要求: None

◆ ValueString()

NXString NXOpen::Weld::CharacteristicsValueBuilder::ValueString ( )

当AttributeType为 Weld::CharacteristicsValueBuilder::TypeString 或 Weld::CharacteristicsValueBuilder::TypeOption 时，返回此属性的值。
创建于NX7.5.0。

许可证要求: None

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ Type

成员函数说明

◆ Active()

◆ AttributeType()

◆ GetOptionStrings()

◆ Inherited()

◆ Required()

◆ SetActive()

◆ SetInherited()

◆ SetValueChanged()

◆ SetValueDouble()

◆ SetValueInteger()

◆ SetValueString() [1/2]

◆ SetValueString() [2/2]

◆ Title()

◆ ValueChanged()

◆ ValueDouble()

◆ ValueInteger()

◆ ValueString()
