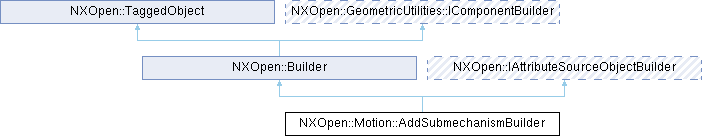

类 NXOpen::Motion::AddSubmechanismBuilder 继承关系图:

Public 类型
enum	Layer { LayerOriginal , LayerWork , LayerSpecified }
enum	PositioningMethod { PositioningMethodAbsoluteOrigin , PositioningMethodOriginToOrigin }

Public 成员函数
virtual NXOpen::ErrorList *	AutoAssignAttributes (const std::vector< NXOpen::NXObject * > &objects)
virtual NXOpen::ErrorList *	AutoAssignAttributesWithNamingPattern (const std::vector< NXOpen::NXObject * > &objects, const std::vector< NXOpen::NXObject * > &properties)
virtual NXOpen::NXObject *	CreateAttributeTitleToNamingPatternMap (std::vector< NXString > &attributeTitles, std::vector< NXString > &titlePatterns)
virtual void	GetItemNamingRulePatterns (NXOpen::NXObject *object, std::vector< NXString > &patternList)
virtual void	GetItemRevisionNamingRules (NXOpen::NXObject *object, std::vector< NXString > &revOptions)
NXOpen::Motion::AddSubmechanismBuilder::Layer	LayerOption ()
NXOpen::Motion::AddSubmechanismBuilder::PositioningMethod	Positioning ()
NXOpen::NXObject *	RemappedGeometry ()
bool	RemappingOn ()
NXOpen::NXObject *	SelectedPart ()
void	SetLayerOption (NXOpen::Motion::AddSubmechanismBuilder::Layer layerOption)
void	SetPositioning (NXOpen::Motion::AddSubmechanismBuilder::PositioningMethod positioningMethod)
void	SetRemappedGeometry (NXOpen::NXObject *geometry)
void	SetRemappingOn (bool remappingOn)
void	SetSelectedPart (NXOpen::NXObject *part)
void	SetUserLayer (int layer)
int	UserLayer ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_AddSubmechanismBuilderBuilder

详细描述

添加子机构构建器

    表示在当前上下文中执行添加子机构的构建器类。
 <br> 若要创建此类的新实例，请使用 @link NXOpen::Motion::MotionSimulation::CreateAddSubmechanismBuilder  NXOpen::Motion::MotionSimulation::CreateAddSubmechanismBuilder @endlink  <br>

默认值。

属性	值
LayerOption	Original
Positioning	AbsoluteOrigin
UserLayer	1

在 NX12.0.0 中创建。

成员枚举类型说明

◆ Layer

enum NXOpen::Motion::AddSubmechanismBuilder::Layer

表示添加组件时可能存在的初始位置类型

枚举值
LayerOriginal	原始图层
LayerWork	工作图层
LayerSpecified	自定义指定图层

◆ PositioningMethod

enum NXOpen::Motion::AddSubmechanismBuilder::PositioningMethod

表示定位方法

枚举值
PositioningMethodAbsoluteOrigin	当前部件的绝对原点
PositioningMethodOriginToOrigin	仅在 NXOpen::Motion::AddSubmechanismBuilder::RemappingOn 激活时有用

成员函数说明

◆ AutoAssignAttributes()

virtual NXOpen::ErrorList * NXOpen::Motion::AddSubmechanismBuilder::AutoAssignAttributes ( const std::vector< NXOpen::NXObject * > & objects )

virtual

自动为给定对象数组分配属性，并返回未能自动分配属性的对象数组。
Created in NX8.5.0.

License requirements : None

参数

objects objects

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ AutoAssignAttributesWithNamingPattern()

virtual NXOpen::ErrorList * NXOpen::Motion::AddSubmechanismBuilder::AutoAssignAttributesWithNamingPattern	(	const std::vector< NXOpen::NXObject * > &	objects,
		const std::vector< NXOpen::NXObject * > &	properties )

virtual

自动为给定对象分配属性，并返回未能自动分配属性的对象数组。属性需要使用CreateAttributeTitleToNamingPatternMap 创建
Created in NX12.0.0.

License requirements : None

参数

objects	objects
properties	properties

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ CreateAttributeTitleToNamingPatternMap()

virtual NXOpen::NXObject * NXOpen::Motion::AddSubmechanismBuilder::CreateAttributeTitleToNamingPatternMap	(	std::vector< NXString > &	attributeTitles,
		std::vector< NXString > &	titlePatterns )

virtual

创建属性标题到其对应命名模式的映射对象
Created in NX12.0.0.

License requirements : None

参数

attributeTitles	attributetitles
titlePatterns	titlepatterns

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ GetItemNamingRulePatterns()

virtual void NXOpen::Motion::AddSubmechanismBuilder::GetItemNamingRulePatterns	(	NXOpen::NXObject *	object,
		std::vector< NXString > &	patternList )

virtual

获取给定逻辑对象可用的项目命名规则模式。逻辑对象应使用 NXOpen::PDM::PartOperationBuilder::CreateLogicalObjects 创建。有效的命名规则模式将存储在patternList中。使用时，为CreateAttributeTitleToNamingPatternMap 设置attributeTitles = "DB_PART_NO"和titlePatterns = patternList(index)。
在NX2306.0.0中创建。

许可证要求：无

参数

object	对象
patternList	模式列表

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ GetItemRevisionNamingRules()

virtual void NXOpen::Motion::AddSubmechanismBuilder::GetItemRevisionNamingRules	(	NXOpen::NXObject *	object,
		std::vector< NXString > &	revOptions )

virtual

获取给定逻辑对象可用的项目版本命名规则版本ID。逻辑对象应使用 NXOpen::PDM::PartOperationBuilder::CreateLogicalObjects 创建。有效的版本ID将存储在revOptions中，可通过 NXOpen::AttributePropertiesBaseBuilder 设置。使用时，设置Title = "DB_PART_REV"和StringValue = revOptions(index)。
在NX2306.0.0中创建。

许可证要求：无

参数

object	对象
revOptions	版本选项

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ LayerOption()

NXOpen::Motion::AddSubmechanismBuilder::Layer NXOpen::Motion::AddSubmechanismBuilder::LayerOption ( )

返回添加几何的图层
Created in NX12.0.0.

License requirements : None

◆ Positioning()

NXOpen::Motion::AddSubmechanismBuilder::PositioningMethod NXOpen::Motion::AddSubmechanismBuilder::Positioning ( )

返回定位方法。
Created in NX1847.0.0.

License requirements : None

◆ RemappedGeometry()

NXOpen::NXObject * NXOpen::Motion::AddSubmechanismBuilder::RemappedGeometry ( )

返回重映射的几何。如果重映射开启，用户应设置有效的几何，否则不使用此选项。
Created in NX1847.0.0.

License requirements : None

◆ RemappingOn()

bool NXOpen::Motion::AddSubmechanismBuilder::RemappingOn ( )

返回是否使用几何重映射的选项
Created in NX1847.0.0.

License requirements : None

◆ SelectedPart()

NXOpen::NXObject * NXOpen::Motion::AddSubmechanismBuilder::SelectedPart ( )

返回要添加为子机构的运动仿真部件
Created in NX12.0.0.

License requirements : None

◆ SetLayerOption()

void NXOpen::Motion::AddSubmechanismBuilder::SetLayerOption ( NXOpen::Motion::AddSubmechanismBuilder::Layer layerOption )

设置添加几何的图层
Created in NX12.0.0.

License requirements : mechanisms ("MECHANISMS")

参数

layerOption layeroption

◆ SetPositioning()

void NXOpen::Motion::AddSubmechanismBuilder::SetPositioning ( NXOpen::Motion::AddSubmechanismBuilder::PositioningMethod positioningMethod )

设置定位方法。
Created in NX1847.0.0.

License requirements : mechanisms ("MECHANISMS")

参数

positioningMethod positioningmethod

◆ SetRemappedGeometry()

void NXOpen::Motion::AddSubmechanismBuilder::SetRemappedGeometry ( NXOpen::NXObject * geometry )

设置重映射的几何。如果重映射开启，用户应设置有效的几何，否则不使用此选项。
Created in NX1847.0.0.

License requirements : mechanisms ("MECHANISMS")

参数

geometry geometry

◆ SetRemappingOn()

void NXOpen::Motion::AddSubmechanismBuilder::SetRemappingOn ( bool remappingOn )

设置是否使用几何重映射的选项
Created in NX1847.0.0.

License requirements : mechanisms ("MECHANISMS")

参数

remappingOn remappingon

◆ SetSelectedPart()

void NXOpen::Motion::AddSubmechanismBuilder::SetSelectedPart ( NXOpen::NXObject * part )

设置要添加为子机构的运动仿真部件
Created in NX12.0.0.

License requirements : mechanisms ("MECHANISMS")

参数

part part

◆ SetUserLayer()

void NXOpen::Motion::AddSubmechanismBuilder::SetUserLayer ( int layer )

设置用户定义的图层（值应在1-256范围内）
Created in NX12.0.0.

License requirements : mechanisms ("MECHANISMS")

参数

layer layer

◆ UserLayer()

int NXOpen::Motion::AddSubmechanismBuilder::UserLayer ( )

返回用户定义的图层（值应在1-256范围内）
Created in NX12.0.0.

License requirements : None
