弹簧构建器更多...

#include <Motion_SpringBuilder.hxx>

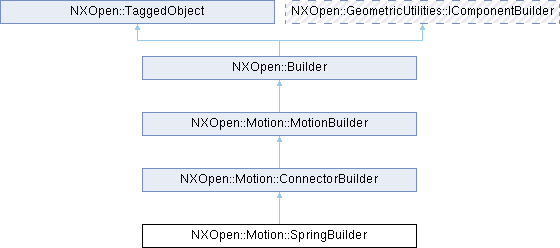

类 NXOpen::Motion::SpringBuilder 继承关系图:

Public 成员函数
NXOpen::Motion::ParamOverrideState	ActionLinkOvrCtrl ()
NXOpen::Motion::ParamOverrideState	ActionPointOvrCtrl ()
NXOpen::Motion::SelectFieldData *	ActuatorCurveProfile ()
NXOpen::Expression *	ActuatorForceExpression ()
NXOpen::CAE::Function *	ActuatorFunction ()
NXOpen::Expression *	ActuatorMomentExpression ()
NXOpen::Motion::ConnectorCoefficientTypes	ActuatorType ()
NXOpen::Motion::SelectFieldData *	CoefficientCurveProfile ()
NXOpen::Expression *	CoefficientExpression ()
NXOpen::CAE::Function *	CoefficientFunction ()
NXOpen::Motion::ConnectorCoefficientTypes	CoefficientType ()
NXOpen::Expression *	CoilRadiusExpression ()
bool	CreateDamper ()
NXOpen::Motion::ConnectorBuilder::ApplicationDirection	DamperAppDirection ()
bool	DamperCustomizedSolver ()
NXString	DamperName ()
NXOpen::Expression *	InitialLengthExpression ()
bool	LengthFlag ()
NXString	Name ()
NXOpen::Expression *	PitchExpression ()
NXOpen::Expression *	PreloadedAngleExpression ()
NXOpen::Expression *	PreloadedLengthExpression ()
NXOpen::Motion::ParamOverrideState	ReactionLinkOvrCtrl ()
NXOpen::Motion::ParamOverrideState	ReactionPointOvrCtrl ()
void	SetActionLinkOvrCtrl (NXOpen::Motion::ParamOverrideState overrideState)
void	SetActionPointOvrCtrl (NXOpen::Motion::ParamOverrideState overrideState)
void	SetActuatorFunction (NXOpen::CAE::Function *actuatorFunction)
void	SetActuatorType (NXOpen::Motion::ConnectorCoefficientTypes actuatorType)
void	SetCoefficientFunction (NXOpen::CAE::Function *function)
void	SetCoefficientType (NXOpen::Motion::ConnectorCoefficientTypes coefficientType)
void	SetCreateDamper (bool createDamper)
void	SetDamperAppDirection (NXOpen::Motion::ConnectorBuilder::ApplicationDirection appDirection)
void	SetDamperCustomizedSolver (bool customizedSolver)
void	SetDamperName (const char *damperName)
void	SetDamperName (const NXString &damperName)
void	SetLengthFlag (bool lengthFlag)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetReactionLinkOvrCtrl (NXOpen::Motion::ParamOverrideState overrideState)
void	SetReactionPointOvrCtrl (NXOpen::Motion::ParamOverrideState overrideState)
void	SetShowVisualization (bool showVisualization)
void	SetSpringAppDirection (NXOpen::Motion::ConnectorBuilder::ApplicationDirection springAppDirection)
void	SetSpringCustomizedSolver (bool springCustomizedSolver)
void	SetStiffnessFunction (NXOpen::CAE::Function *function)
void	SetStiffnessType (NXOpen::Motion::ConnectorCoefficientTypes stiffnessType)
bool	ShowVisualization ()
NXOpen::Motion::ConnectorBuilder::ApplicationDirection	SpringAppDirection ()
bool	SpringCustomizedSolver ()
NXOpen::Motion::SelectFieldData *	StiffnessCurveProfile ()
NXOpen::Expression *	StiffnessExpression ()
NXOpen::CAE::Function *	StiffnessFunction ()
NXOpen::Motion::SelectFieldData *	StiffnessSurfaceProfile ()
NXOpen::Motion::ConnectorCoefficientTypes	StiffnessType ()
NXOpen::Expression *	TorsionalCoefficientExpression ()
NXOpen::Expression *	TorsionalStiffnessExpression ()
NXOpen::Expression *	WireRadiusExpression ()
Public 成员函数继承自 NXOpen::Motion::ConnectorBuilder
NXOpen::Motion::SelectLink *	ActionLink ()
NXOpen::Point *	ActionPoint ()
NXOpen::Motion::ConnectorBuilder::AttachmentType	Attachment ()
NXOpen::Motion::SelectJoint *	Joint ()
NXOpen::Motion::SelectLink *	ReactionLink ()
NXOpen::Point *	ReactionPoint ()
void	SetActionPoint (NXOpen::Point *actionPoint)
void	SetAttachment (NXOpen::Motion::ConnectorBuilder::AttachmentType attachment)
void	SetReactionPoint (NXOpen::Point *reactionPoint)
Public 成员函数继承自 NXOpen::Motion::MotionBuilder
double	DisplayScale ()
NXString	GroupName ()
NXOpen::Motion::MotionObject::GroupType	GroupType ()
void	SetDisplayScale (double displayScale)
void	SetGroupName (const char *groupName)
void	SetGroupName (const NXString &groupName)
void	SetGroupType (NXOpen::Motion::MotionObject::GroupType groupType)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SpringBuilderBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::Motion::ConnectorBuilder
enum	ApplicationDirection { ApplicationDirectionBidirectional , ApplicationDirectionTensionOnly , ApplicationDirectionCompressionOnly }
enum	AttachmentType { AttachmentTypeLink , AttachmentTypeSliderJoint , AttachmentTypeRevoluteJoint , AttachmentTypeCylindricalJoint }

详细描述

弹簧构建器

表示弹簧构建器
 <br> 要创建此类的新实例，请使用 @link NXOpen::Motion::SpringCollection::CreateSpringBuilder  NXOpen::Motion::SpringCollection::CreateSpringBuilder @endlink  <br>

默认值。

属性	值
刚度类型	恒定

创建于NX6.0.0版本。

成员函数说明

◆ ActionLinkOvrCtrl()

NXOpen::Motion::ParamOverrideState NXOpen::Motion::SpringBuilder::ActionLinkOvrCtrl ( )

获取主动连杆的重载状态
创建于NX1847.0.0版本。

许可证要求：无

◆ ActionPointOvrCtrl()

NXOpen::Motion::ParamOverrideState NXOpen::Motion::SpringBuilder::ActionPointOvrCtrl ( )

获取主动原点的重载状态
创建于NX1847.0.0版本。

许可证要求：无

◆ ActuatorCurveProfile()

NXOpen::Motion::SelectFieldData * NXOpen::Motion::SpringBuilder::ActuatorCurveProfile ( )

获取执行器轮廓。仅当设置为Motion::ConnectorCoefficientTypesProfile2d 或Motion::ConnectorCoefficientTypesExpressionAndProfile2d时有效。
创建于NX12.0.0。

许可要求: 无

◆ ActuatorForceExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::ActuatorForceExpression ( )

获取执行器力表达式
创建于NX12.0.0。

许可要求: 无

◆ ActuatorFunction()

NXOpen::CAE::Function * NXOpen::Motion::SpringBuilder::ActuatorFunction ( )

获取执行器函数标签。
创建于NX12.0.0。

许可要求: 无

◆ ActuatorMomentExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::ActuatorMomentExpression ( )

获取执行器力矩表达式
创建于NX12.0.0。

许可要求: 无

◆ ActuatorType()

NXOpen::Motion::ConnectorCoefficientTypes NXOpen::Motion::SpringBuilder::ActuatorType ( )

获取执行器样条类型。
创建于NX12.0.0。

许可要求: 无

◆ CoefficientCurveProfile()

NXOpen::Motion::SelectFieldData * NXOpen::Motion::SpringBuilder::CoefficientCurveProfile ( )

获取系数轮廓。
创建于NX12.0.0。

许可要求: 无

◆ CoefficientExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::CoefficientExpression ( )

获取平动系数表达式
创建于NX8.5.0。

许可要求: 无

◆ CoefficientFunction()

NXOpen::CAE::Function * NXOpen::Motion::SpringBuilder::CoefficientFunction ( )

获取函数标签。仅当设置Motion::ConnectorCoefficientTypesSpline 时有效
创建于NX8.5.0。

许可要求: 无

◆ CoefficientType()

NXOpen::Motion::ConnectorCoefficientTypes NXOpen::Motion::SpringBuilder::CoefficientType ( )

获取系数类型
创建于NX8.5.0。

许可要求: 无

◆ CoilRadiusExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::CoilRadiusExpression ( )

获取可视化的线圈半径
版本：NX1899.0.0

许可要求：机构分析（"MECHANISMS"）

◆ CreateDamper()

bool NXOpen::Motion::SpringBuilder::CreateDamper ( )

获取创建阻尼器的开关状态
版本：NX8.5.0

许可要求：无

◆ DamperAppDirection()

NXOpen::Motion::ConnectorBuilder::ApplicationDirection NXOpen::Motion::SpringBuilder::DamperAppDirection ( )

获取阻尼器的作用方向。
创建于NX12.0.0。

许可要求: 无

◆ DamperCustomizedSolver()

bool NXOpen::Motion::SpringBuilder::DamperCustomizedSolver ( )

获取阻尼器是否使用自定义求解器的选项。
创建于NX12.0.0。

许可要求: 无

◆ DamperName()

NXString NXOpen::Motion::SpringBuilder::DamperName ( )

获取阻尼器名称
创建于NX8.5.0。

许可要求: 无

◆ InitialLengthExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::InitialLengthExpression ( )

获取附着在滑动副上的弹簧初始长度表达式
版本：NX8.0.0

许可要求：无

◆ LengthFlag()

bool NXOpen::Motion::SpringBuilder::LengthFlag ( )

获取长度标志，若设为true则不更新预载长度，设为false则根据安装长度更新预载长度
创建于NX8.5.0。

许可要求: 无

◆ Name()

NXString NXOpen::Motion::SpringBuilder::Name ( )

获取名称
版本：NX6.0.0

许可要求：无

◆ PitchExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::PitchExpression ( )

获取可视化的螺距
版本：NX1899.0.0

许可要求：机构分析（"MECHANISMS"）

◆ PreloadedAngleExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::PreloadedAngleExpression ( )

获取预载角度表达式
创建于NX11.0.0。

许可要求: 无

◆ PreloadedLengthExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::PreloadedLengthExpression ( )

获取预载长度表达式
创建于NX11.0.0。

许可要求: 无

◆ ReactionLinkOvrCtrl()

NXOpen::Motion::ParamOverrideState NXOpen::Motion::SpringBuilder::ReactionLinkOvrCtrl ( )

获取作用连杆的覆盖状态
版本：NX1847.0.0

许可要求：无

◆ ReactionPointOvrCtrl()

NXOpen::Motion::ParamOverrideState NXOpen::Motion::SpringBuilder::ReactionPointOvrCtrl ( )

获取反作用原点的覆盖状态
版本：NX1847.0.0

许可要求：无

◆ SetActionLinkOvrCtrl()

void NXOpen::Motion::SpringBuilder::SetActionLinkOvrCtrl ( NXOpen::Motion::ParamOverrideState overrideState )

设置主动连杆的重载状态
创建于NX1847.0.0版本。

许可证要求：机构分析（"MECHANISMS"）

参数

overrideState 重载状态

◆ SetActionPointOvrCtrl()

void NXOpen::Motion::SpringBuilder::SetActionPointOvrCtrl ( NXOpen::Motion::ParamOverrideState overrideState )

设置作用原点的覆盖状态
版本：NX1847.0.0

许可要求：机构分析（"MECHANISMS"）

参数

overrideState 覆盖状态

◆ SetActuatorFunction()

void NXOpen::Motion::SpringBuilder::SetActuatorFunction ( NXOpen::CAE::Function * actuatorFunction )

设置执行器函数标签。
创建于NX12.0.0。

许可要求: 机构分析("MECHANISMS")

参数

actuatorFunction 执行器函数

◆ SetActuatorType()

void NXOpen::Motion::SpringBuilder::SetActuatorType ( NXOpen::Motion::ConnectorCoefficientTypes actuatorType )

设置执行器样条类型。
创建于NX12.0.0。

许可要求: 机构分析("MECHANISMS")

参数

actuatorType 执行器类型

◆ SetCoefficientFunction()

void NXOpen::Motion::SpringBuilder::SetCoefficientFunction ( NXOpen::CAE::Function * function )

设置函数标签。仅当设置Motion::ConnectorCoefficientTypesSpline 时有效
创建于NX8.5.0。

许可要求: 机构分析("MECHANISMS")

参数

function 函数

◆ SetCoefficientType()

void NXOpen::Motion::SpringBuilder::SetCoefficientType ( NXOpen::Motion::ConnectorCoefficientTypes coefficientType )

设置系数类型
创建于NX8.5.0。

许可要求: 机构分析("MECHANISMS")

参数

coefficientType 系数类型

◆ SetCreateDamper()

void NXOpen::Motion::SpringBuilder::SetCreateDamper ( bool createDamper )

设置创建阻尼器开关
创建于NX8.5.0。

许可要求: 无

参数

createDamper 创建阻尼器

◆ SetDamperAppDirection()

void NXOpen::Motion::SpringBuilder::SetDamperAppDirection ( NXOpen::Motion::ConnectorBuilder::ApplicationDirection appDirection )

设置阻尼器的作用方向。
创建于NX12.0.0。

许可要求: 机构分析("MECHANISMS")

参数

appDirection 作用方向

◆ SetDamperCustomizedSolver()

void NXOpen::Motion::SpringBuilder::SetDamperCustomizedSolver ( bool customizedSolver )

设置阻尼器是否使用自定义求解器的选项。
创建于NX12.0.0。

许可要求: 机构分析("MECHANISMS")

参数

customizedSolver 自定义求解器选项

◆ SetDamperName() [1/2]

void NXOpen::Motion::SpringBuilder::SetDamperName ( const char * damperName )

设置阻尼器名称
创建于NX8.5.0。

许可要求: 机构分析("MECHANISMS")

参数

damperName 阻尼器名称

◆ SetDamperName() [2/2]

void NXOpen::Motion::SpringBuilder::SetDamperName ( const NXString & damperName )

设置阻尼器名称
创建于NX8.5.0。

许可要求: 机构分析("MECHANISMS")

参数

damperName 阻尼器名称

◆ SetLengthFlag()

void NXOpen::Motion::SpringBuilder::SetLengthFlag ( bool lengthFlag )

设置长度标志，若设为true则不更新预载长度，设为false则根据安装长度更新预载长度
创建于NX8.5.0。

许可要求: 机构分析("MECHANISMS")

参数

lengthFlag 长度标志

◆ SetName() [1/2]

void NXOpen::Motion::SpringBuilder::SetName ( const char * name )

设置名称
版本：NX6.0.0

许可要求：机构分析（"MECHANISMS"）

参数

name 名称

◆ SetName() [2/2]

void NXOpen::Motion::SpringBuilder::SetName ( const NXString & name )

设置名称
版本：NX6.0.0

许可要求：机构分析（"MECHANISMS"）

参数

name 名称

◆ SetReactionLinkOvrCtrl()

void NXOpen::Motion::SpringBuilder::SetReactionLinkOvrCtrl ( NXOpen::Motion::ParamOverrideState overrideState )

设置作用连杆的覆盖状态
版本：NX1847.0.0

许可要求：机构分析（"MECHANISMS"）

参数

overrideState 覆盖状态

◆ SetReactionPointOvrCtrl()

void NXOpen::Motion::SpringBuilder::SetReactionPointOvrCtrl ( NXOpen::Motion::ParamOverrideState overrideState )

设置反作用原点的覆盖状态
版本：NX1847.0.0

许可要求：机构分析（"MECHANISMS"）

参数

overrideState 覆盖状态

◆ SetShowVisualization()

void NXOpen::Motion::SpringBuilder::SetShowVisualization ( bool showVisualization )

设置可视化的显示选项
版本：NX1899.0.0

许可要求：机构分析（"MECHANISMS"）

参数

showVisualization 可视化显示状态

◆ SetSpringAppDirection()

void NXOpen::Motion::SpringBuilder::SetSpringAppDirection ( NXOpen::Motion::ConnectorBuilder::ApplicationDirection springAppDirection )

设置弹簧的作用方向。
创建于NX12.0.0。

许可要求: 机构分析("MECHANISMS")

参数

springAppDirection 弹簧作用方向

◆ SetSpringCustomizedSolver()

void NXOpen::Motion::SpringBuilder::SetSpringCustomizedSolver ( bool springCustomizedSolver )

设置弹簧是否使用自定义求解器的选项。
创建于NX12.0.0。

许可要求: 机构分析("MECHANISMS")

参数

springCustomizedSolver 弹簧自定义求解器选项

◆ SetStiffnessFunction()

void NXOpen::Motion::SpringBuilder::SetStiffnessFunction ( NXOpen::CAE::Function * function )

设置函数标签。在Adams和Recurdyn中，仅当设置Motion::ConnectorCoefficientTypesSpline 时有效
版本：NX6.0.0

许可要求：机构分析（"MECHANISMS"）

参数

function 函数

◆ SetStiffnessType()

void NXOpen::Motion::SpringBuilder::SetStiffnessType ( NXOpen::Motion::ConnectorCoefficientTypes stiffnessType )

设置刚度类型
版本：NX6.0.0

许可要求：机构分析（"MECHANISMS"）

参数

stiffnessType 刚度类型

◆ ShowVisualization()

bool NXOpen::Motion::SpringBuilder::ShowVisualization ( )

获取可视化的显示选项
版本：NX1899.0.0

许可要求：无

◆ SpringAppDirection()

NXOpen::Motion::ConnectorBuilder::ApplicationDirection NXOpen::Motion::SpringBuilder::SpringAppDirection ( )

获取弹簧的作用方向。
创建于NX12.0.0。

许可要求: 无

◆ SpringCustomizedSolver()

bool NXOpen::Motion::SpringBuilder::SpringCustomizedSolver ( )

获取弹簧是否使用自定义求解器的选项。
创建于NX12.0.0。

许可要求: 无

◆ StiffnessCurveProfile()

NXOpen::Motion::SelectFieldData * NXOpen::Motion::SpringBuilder::StiffnessCurveProfile ( )

获取刚度二维轮廓。仅当设置为Motion::ConnectorCoefficientTypesProfile2d 或Motion::ConnectorCoefficientTypesExpressionAndProfile2d时有效。
创建于NX12.0.0。

许可要求: 无

◆ StiffnessExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::StiffnessExpression ( )

获取刚度表达式
版本：NX8.0.0

许可要求：无

◆ StiffnessFunction()

NXOpen::CAE::Function * NXOpen::Motion::SpringBuilder::StiffnessFunction ( )

获取函数标签。在Adams和Recurdyn中，仅当设置Motion::ConnectorCoefficientTypesSpline 时有效
版本：NX6.0.0

许可要求：无

◆ StiffnessSurfaceProfile()

NXOpen::Motion::SelectFieldData * NXOpen::Motion::SpringBuilder::StiffnessSurfaceProfile ( )

获取刚度三维轮廓。仅当设置为Motion::ConnectorCoefficientTypesProfile3d 或Motion::ConnectorCoefficientTypesExpressionAndProfile3d时有效。
创建于NX12.0.0。

许可要求: 无

◆ StiffnessType()

NXOpen::Motion::ConnectorCoefficientTypes NXOpen::Motion::SpringBuilder::StiffnessType ( )

获取刚度类型
版本：NX6.0.0

许可要求：无

◆ TorsionalCoefficientExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::TorsionalCoefficientExpression ( )

获取扭转系数表达式
创建于NX8.5.0。

许可要求: 无

◆ TorsionalStiffnessExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::TorsionalStiffnessExpression ( )

获取扭转刚度表达式
版本：NX8.0.0

许可要求：无

◆ WireRadiusExpression()

NXOpen::Expression * NXOpen::Motion::SpringBuilder::WireRadiusExpression ( )

获取可视化的线半径
版本：NX1899.0.0

许可要求：机构分析（"MECHANISMS"）

Public 成员函数

友元

额外继承的成员函数

详细描述

成员函数说明

◆ ActionLinkOvrCtrl()

◆ ActionPointOvrCtrl()

◆ ActuatorCurveProfile()

◆ ActuatorForceExpression()

◆ ActuatorFunction()

◆ ActuatorMomentExpression()

◆ ActuatorType()

◆ CoefficientCurveProfile()

◆ CoefficientExpression()

◆ CoefficientFunction()

◆ CoefficientType()

◆ CoilRadiusExpression()

◆ CreateDamper()

◆ DamperAppDirection()

◆ DamperCustomizedSolver()

◆ DamperName()

◆ InitialLengthExpression()

◆ LengthFlag()

◆ Name()

◆ PitchExpression()

◆ PreloadedAngleExpression()

◆ PreloadedLengthExpression()

◆ ReactionLinkOvrCtrl()

◆ ReactionPointOvrCtrl()

◆ SetActionLinkOvrCtrl()

◆ SetActionPointOvrCtrl()

◆ SetActuatorFunction()

◆ SetActuatorType()

◆ SetCoefficientFunction()

◆ SetCoefficientType()

◆ SetCreateDamper()

◆ SetDamperAppDirection()

◆ SetDamperCustomizedSolver()

◆ SetDamperName() [1/2]

◆ SetDamperName() [2/2]

◆ SetLengthFlag()

◆ SetName() [1/2]

◆ SetName() [2/2]

◆ SetReactionLinkOvrCtrl()

◆ SetReactionPointOvrCtrl()

◆ SetShowVisualization()

◆ SetSpringAppDirection()

◆ SetSpringCustomizedSolver()

◆ SetStiffnessFunction()

◆ SetStiffnessType()

◆ ShowVisualization()

◆ SpringAppDirection()

◆ SpringCustomizedSolver()

◆ StiffnessCurveProfile()

◆ StiffnessExpression()

◆ StiffnessFunction()

◆ StiffnessSurfaceProfile()

◆ StiffnessType()

◆ TorsionalCoefficientExpression()

◆ TorsionalStiffnessExpression()

◆ WireRadiusExpression()
