Public 类型 | Public 成员函数 | 友元 | 所有成员列表
NXOpen::Weld::FilletBuilder类 参考

圆角焊接构建器 更多...

#include <Weld_FilletBuilder.hxx>

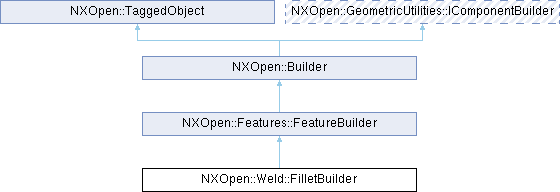

类 NXOpen::Weld::FilletBuilder 继承关系图:
NXOpen::Features::FeatureBuilder NXOpen::Builder NXOpen::TaggedObject NXOpen::GeometricUtilities::IComponentBuilder

Public 类型

enum  EnumConstructionMethod { EnumConstructionMethodDefault , EnumConstructionMethodRollAround }
enum  EnumContour { EnumContourNone , EnumContourConvex , EnumContourFlush , EnumContourConcave }
enum  EnumExtendEdges { EnumExtendEdgesManual , EnumExtendEdgesAutomatic }
enum  EnumExtensionMethod { EnumExtensionMethodAutomatic , EnumExtensionMethodByValue }
enum  EnumFillFaceHolesType { EnumFillFaceHolesTypeNone , EnumFillFaceHolesTypeSet1 , EnumFillFaceHolesTypeSet2 , EnumFillFaceHolesTypeBoth }
enum  EnumSkipWeldMethod { EnumSkipWeldMethodNumberLength , EnumSkipWeldMethodNumberSpacing , EnumSkipWeldMethodSpacingLength }
enum  EnumWeldingType { EnumWeldingTypeT , EnumWeldingTypeLap , EnumWeldingTypeCorner }

Public 成员函数

bool AddCosmeticEnd ()
bool AllowBroken ()
bool AssignWeldPMI ()
bool Associative ()
NXOpen::Weld::FilletBuilder::EnumConstructionMethod ConstructionMethod ()
NXOpen::Expression * ContourHeight ()
NXOpen::Weld::FilletBuilder::EnumContour ContourType ()
bool DirectionVector1 ()
bool DirectionVector2 ()
bool DirectToggle ()
double DistTolerance ()
NXOpen::Section * EdgeSet1 ()
NXOpen::Section * EdgeSet2 ()
NXOpen::GeometricUtilities::OnPathDimensionBuilder * EndDist ()
bool EndVector ()
NXOpen::Weld::FilletBuilder::EnumSkipWeldMethod EnumMethod ()
NXOpen::Weld::FilletBuilder::EnumExtendEdges ExtendEdges ()
NXOpen::Expression * ExtensionDistance ()
NXOpen::Weld::FilletBuilder::EnumExtensionMethod ExtensionMethod ()
double FaceFillGapDistance ()
NXOpen::ScCollector * FaceSet1 ()
NXOpen::ScCollector * FaceSet2 ()
bool FieldWeld ()
NXOpen::Weld::FilletBuilder::EnumWeldingType FilletType ()
NXOpen::Weld::FilletBuilder::EnumFillFaceHolesType FillFaceHoles ()
NXOpen::Expression * FirstLeg ()
NXOpen::Expression * NumberOfWelds ()
 NX_DEPRECATED ("在 NX10.0.0 中已过时。 无替代方法。") double Uparameter1()
 NX_DEPRECATED ("在 NX10.0.0 中已过时。 无替代方法。") void SetUparameter1(double u1)
 NX_DEPRECATED ("Deprecated in NX10.0.0. Removed with no replacement.") double Uparameter2()
 NX_DEPRECATED ("Deprecated in NX10.0.0. Removed with no replacement.") double Vparameter1()
 NX_DEPRECATED ("Deprecated in NX10.0.0. Removed with no replacement.") double Vparameter2()
 NX_DEPRECATED ("Deprecated in NX10.0.0. Removed with no replacement.") void SetUparameter2(double u2)
 NX_DEPRECATED ("Deprecated in NX10.0.0. Removed with no replacement.") void SetVparameter1(double v1)
 NX_DEPRECATED ("Deprecated in NX10.0.0. Removed with no replacement.") void SetVparameter2(double v2)
NXOpen::NXObject * Pmi ()
NXOpen::Expression * SecondLeg ()
NXOpen::Face * SeedFace1 ()
NXOpen::Face * SeedFace2 ()
NXOpen::Point3d SeedPoint1 ()
NXOpen::Point3d SeedPoint2 ()
NXOpen::Expression * SegmentLength ()
void SetAddCosmeticEnd (bool addCosmeticEnd)
void SetAllowBroken (bool allowBroken)
void SetAssignWeldPMI (bool assignWeldPMI)
void SetAssociative (bool associative)
void SetConstructionMethod (NXOpen::Weld::FilletBuilder::EnumConstructionMethod constructionMethod)
void SetContourType (NXOpen::Weld::FilletBuilder::EnumContour contour)
void SetDirectionVector1 (bool directionVector1)
void SetDirectionVector2 (bool directionVector2)
void SetDirectToggle (bool directToggle)
void SetDistTolerance (double distTolerance)
void SetEndVector (bool endVector)
void SetEnumMethod (NXOpen::Weld::FilletBuilder::EnumSkipWeldMethod enumMethod)
void SetExtendEdges (NXOpen::Weld::FilletBuilder::EnumExtendEdges extendEdges)
void SetExtensionMethod (NXOpen::Weld::FilletBuilder::EnumExtensionMethod extensionMethod)
void SetFaceFillGapDistance (double faceFillGapDistance)
void SetFieldWeld (bool fieldWeld)
void SetFilletType (NXOpen::Weld::FilletBuilder::EnumWeldingType filletType)
void SetFillFaceHoles (NXOpen::Weld::FilletBuilder::EnumFillFaceHolesType fillFaceHolesType)
void SetPmi (NXOpen::NXObject *pmi)
void SetSeedFace1 (NXOpen::Face *seedFace1)
void SetSeedFace2 (NXOpen::Face *seedFace2)
void SetSeedPoint1 (const NXOpen::Point3d &seedPoint1)
void SetSeedPoint2 (const NXOpen::Point3d &seedPoint1)
void SetStartVector (bool startVector)
void SetThroatThickToggle (bool throatThickToggle)
void SetToggleCreateSkipWelds (bool toggleCreateSkipWelds)
void SetToggleRecreateDeletedWelds (bool toggleRecreateDeletedWelds)
NXOpen::Expression * Spacing ()
NXOpen::GeometricUtilities::OnPathDimensionBuilder * StartDist ()
bool StartVector ()
bool ThroatThickToggle ()
bool ToggleCreateSkipWelds ()
bool ToggleRecreateDeletedWelds ()
NXOpen::Weld::CharacteristicsBuilder * WeldingCharacteristics ()
Public 成员函数 继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature * CommitFeature ()
NXOpen::Features::Feature * GetFeature ()
void HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool ParentFeatureInternal ()
void SetParentFeatureInternal (bool isInternal)
void SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject * Commit ()
void Destroy ()
std::vector< NXOpen::NXObject * > GetCommittedObjects ()
NXOpen::NXObject * GetObject ()
NXOpen::PreviewBuilder * PreviewBuilder ()
void ShowResults ()
virtual bool Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _FilletBuilderBuilder

详细描述

圆角焊接构建器

表示一个 NXOpen::Weld::Fillet 建造器。
要创建此类的新实例，请使用 NXOpen::Weld::WeldManager::CreateFilletBuilder
默认值。

属性 值
AddCosmeticEnd 0
AllowBroken 0
AssignWeldPMI 0
Associative 1
ContourHeight.Value 1.875（毫米部件），.073818（英寸部件）
ContourType None
EnumMethod NumberLength
ExtendEdges Manual
ExtensionDistance.Value 0.0254（毫米部件），0.001（英寸部件）
ExtensionMethod Automatic
FaceFillGapDistance 0.0（毫米部件），0.0（英寸部件）
FieldWeld 0
FillFaceHoles None
FilletType T
FirstLeg.Value 6.25（毫米部件），.246062（英寸部件）
NumberOfWelds.Value 3
SecondLeg.Value 6.25（毫米部件），.246062（英寸部件）
SegmentLength.Value 3（毫米部件），.118110（英寸部件）
Spacing.Value 3 (毫米部件)，.118110 (英寸部件)
ThroatThickToggle 0
ToggleCreateSkipWelds 0
ToggleRecreateDeletedWelds 0


创建于 NX8.0.0。

成员枚举类型说明

◆ EnumConstructionMethod

enum NXOpen::Weld::FilletBuilder::EnumConstructionMethod

用于选择构造方法的选项。

枚举值
EnumConstructionMethodDefault

默认

EnumConstructionMethodRollAround

环绕

◆ EnumContour

enum NXOpen::Weld::FilletBuilder::EnumContour

轮廓枚举。

枚举值
EnumContourNone

无

EnumContourConvex

凸

EnumContourFlush

齐平

EnumContourConcave

凹

◆ EnumExtendEdges

enum NXOpen::Weld::FilletBuilder::EnumExtendEdges

用于填充边选择的选项。

枚举值
EnumExtendEdgesManual

手动

EnumExtendEdgesAutomatic

自动

◆ EnumExtensionMethod

enum NXOpen::Weld::FilletBuilder::EnumExtensionMethod

延伸方式枚举。

枚举值
EnumExtensionMethodAutomatic

自动

EnumExtensionMethodByValue

按值

◆ EnumFillFaceHolesType

enum NXOpen::Weld::FilletBuilder::EnumFillFaceHolesType

要应用的填充方法。

枚举值
EnumFillFaceHolesTypeNone

无

EnumFillFaceHolesTypeSet1

组1

EnumFillFaceHolesTypeSet2

组2

EnumFillFaceHolesTypeBoth

两者

◆ EnumSkipWeldMethod

enum NXOpen::Weld::FilletBuilder::EnumSkipWeldMethod

跳过焊缝方法枚举。

枚举值
EnumSkipWeldMethodNumberLength

数量长度

EnumSkipWeldMethodNumberSpacing

数量间距

EnumSkipWeldMethodSpacingLength

间距长度

◆ EnumWeldingType

enum NXOpen::Weld::FilletBuilder::EnumWeldingType

焊接类型枚举。

枚举值
EnumWeldingTypeT

T型

EnumWeldingTypeLap

搭接

EnumWeldingTypeCorner

角接

成员函数说明

◆ AddCosmeticEnd()

bool NXOpen::Weld::FilletBuilder::AddCosmeticEnd ( )

返回是否应在圆角的每个端部添加装饰端的标识值。
在 NX10.0.0 中创建。

许可证要求：无

◆ AllowBroken()

bool NXOpen::Weld::FilletBuilder::AllowBroken ( )

获取允许断开链接的切换标志。
于 NX8.0.0 中创建。

许可证要求：无

◆ AssignWeldPMI()

bool NXOpen::Weld::FilletBuilder::AssignWeldPMI ( )

返回用于分配焊缝 PMI 的开关值。
在 NX8.0.0 中创建。

许可证要求：无

◆ Associative()

bool NXOpen::Weld::FilletBuilder::Associative ( )

获取用于标识是否应保持WAVE链接不中断的值。
于 NX10.0.0 中创建。

许可证要求：无

◆ ConstructionMethod()

NXOpen::Weld::FilletBuilder::EnumConstructionMethod NXOpen::Weld::FilletBuilder::ConstructionMethod ( )

获取用于确定构建方法的值。默认方法适用于所有情况，除非已知是环绕条件的场景。
在NX10.0.0中创建。

许可证要求：无

◆ ContourHeight()

NXOpen::Expression * NXOpen::Weld::FilletBuilder::ContourHeight ( )

获取线性尺寸轮廓高度。
于 NX8.0.0 版本创建。

许可证要求：无

◆ ContourType()

NXOpen::Weld::FilletBuilder::EnumContour NXOpen::Weld::FilletBuilder::ContourType ( )

获取轮廓类型。
在NX8.0.0中创建。

许可证要求：无

◆ DirectionVector1()

bool NXOpen::Weld::FilletBuilder::DirectionVector1 ( )

获取面法向方向。
在NX8.0.0中创建。

许可证要求：无

◆ DirectionVector2()

bool NXOpen::Weld::FilletBuilder::DirectionVector2 ( )

获取第二个面的面法向方向。
在NX8.0.0中创建。

许可证要求：无

◆ DirectToggle()

bool NXOpen::Weld::FilletBuilder::DirectToggle ( )

获取方向切换开关。
于 NX8.0.0 版本创建。

许可证要求：无

◆ DistTolerance()

double NXOpen::Weld::FilletBuilder::DistTolerance ( )

返回距离公差。
在 NX8.0.0 中创建。

许可证要求：无

◆ EdgeSet1()

NXOpen::Section * NXOpen::Weld::FilletBuilder::EdgeSet1 ( )

获取边组1。
在NX8.0.0中创建。

许可证要求：无

◆ EdgeSet2()

NXOpen::Section * NXOpen::Weld::FilletBuilder::EdgeSet2 ( )

获取边组2。
在NX8.0.0中创建。

许可证要求：无

◆ EndDist()

NXOpen::GeometricUtilities::OnPathDimensionBuilder * NXOpen::Weld::FilletBuilder::EndDist ( )

获取路径尺寸结束距离。
于 NX8.0.0 版本创建。

许可证要求：无

◆ EndVector()

bool NXOpen::Weld::FilletBuilder::EndVector ( )

获取结束方向是否反转。
于 NX8.0.0 版本创建。

许可证要求：无

◆ EnumMethod()

NXOpen::Weld::FilletBuilder::EnumSkipWeldMethod NXOpen::Weld::FilletBuilder::EnumMethod ( )

获取跳焊的枚举方法。
于 NX8.0.0 中创建。

许可证要求：无

◆ ExtendEdges()

NXOpen::Weld::FilletBuilder::EnumExtendEdges NXOpen::Weld::FilletBuilder::ExtendEdges ( )

返回用于填充边集的方法值。
创建于 NX10.0.0。

许可要求：无

◆ ExtensionDistance()

NXOpen::Expression * NXOpen::Weld::FilletBuilder::ExtensionDistance ( )

获取线性尺寸延伸距离。
在NX8.0.0中创建。

许可证要求：无

◆ ExtensionMethod()

NXOpen::Weld::FilletBuilder::EnumExtensionMethod NXOpen::Weld::FilletBuilder::ExtensionMethod ( )

获取延伸方法。
在NX8.0.0中创建。

许可证要求：无

◆ FaceFillGapDistance()

double NXOpen::Weld::FilletBuilder::FaceFillGapDistance ( )

返回钣金定义存在间隙时圆角的跨距距离。
创建于NX10.0.0。

许可证要求：无

◆ FaceSet1()

NXOpen::ScCollector * NXOpen::Weld::FilletBuilder::FaceSet1 ( )

获取面组1。
在NX8.0.0中创建。

许可证要求：无

◆ FaceSet2()

NXOpen::ScCollector * NXOpen::Weld::FilletBuilder::FaceSet2 ( )

获取面组2。
在NX8.0.0中创建。

许可证要求：无

◆ FieldWeld()

bool NXOpen::Weld::FilletBuilder::FieldWeld ( )

获取工地焊接（现场焊接）标志。
于 NX8.0.0 中创建。

许可证要求：无

◆ FilletType()

NXOpen::Weld::FilletBuilder::EnumWeldingType NXOpen::Weld::FilletBuilder::FilletType ( )

获取角焊缝类型。
于 NX8.0.0 中创建。

许可证要求：无

◆ FillFaceHoles()

NXOpen::Weld::FilletBuilder::EnumFillFaceHolesType NXOpen::Weld::FilletBuilder::FillFaceHoles ( )

获取用于标识在构建过程中是否应填充面组的选项。仅填充完全由单个面界定的孔。
于 NX12.0.0 中创建。

许可证要求：无

◆ FirstLeg()

NXOpen::Expression * NXOpen::Weld::FilletBuilder::FirstLeg ( )

获取线性尺寸第一焊脚。
于 NX8.0.0 版本创建。

许可证要求：无

◆ NumberOfWelds()

NXOpen::Expression * NXOpen::Weld::FilletBuilder::NumberOfWelds ( )

获取表示跳焊中焊缝数量的表达式。
于 NX8.0.0 中创建。

许可证要求：无

◆ NX_DEPRECATED() [1/8]

NXOpen::Weld::FilletBuilder::NX_DEPRECATED ( "在 NX10.0.0 中已过时。 无替代方法。" )

返回第一个面的 u 参数。

弃用
在 NX10.0.0 中已过时。 无替代方法。

在 NX8.0.0 中创建。

许可证要求：无

◆ NX_DEPRECATED() [2/8]

NXOpen::Weld::FilletBuilder::NX_DEPRECATED ( "在 NX10.0.0 中已过时。 无替代方法。" )

设置第一个面的 u 参数。

弃用
在 NX10.0.0 中已过时。 无替代方法。

在 NX8.0.0 中创建。

许可证要求：ugweld ("UG WELD")

u1

◆ NX_DEPRECATED() [3/8]

NXOpen::Weld::FilletBuilder::NX_DEPRECATED ( "Deprecated in NX10.0.0. Removed with no replacement." )

返回第二个面的u参数。

弃用
NX10.0.0版本已弃用，无替代方案。

创建于NX8.0.0。

许可证要求：无

◆ NX_DEPRECATED() [4/8]

NXOpen::Weld::FilletBuilder::NX_DEPRECATED ( "Deprecated in NX10.0.0. Removed with no replacement." )

返回第一个面的v参数。

弃用
NX10.0.0版本已弃用，无替代方案。

创建于NX8.0.0。

许可证要求：无

◆ NX_DEPRECATED() [5/8]

NXOpen::Weld::FilletBuilder::NX_DEPRECATED ( "Deprecated in NX10.0.0. Removed with no replacement." )

返回第二个面的v参数。

弃用
NX10.0.0版本已弃用，无替代方案。

创建于NX8.0.0。

许可证要求：无

◆ NX_DEPRECATED() [6/8]

NXOpen::Weld::FilletBuilder::NX_DEPRECATED ( "Deprecated in NX10.0.0. Removed with no replacement." )

设置第二个面的u参数。

弃用
NX10.0.0版本已弃用，无替代方案。

创建于NX8.0.0。

许可证要求：ugweld ("UG WELD")

u2

◆ NX_DEPRECATED() [7/8]

NXOpen::Weld::FilletBuilder::NX_DEPRECATED ( "Deprecated in NX10.0.0. Removed with no replacement." )

设置第一个面的v参数。

弃用
NX10.0.0版本已弃用，无替代方案。

创建于NX8.0.0。

许可证要求：ugweld ("UG WELD")

v1

◆ NX_DEPRECATED() [8/8]

NXOpen::Weld::FilletBuilder::NX_DEPRECATED ( "Deprecated in NX10.0.0. Removed with no replacement." )

设置第二个面的v参数。

弃用
NX10.0.0版本已弃用，无替代方案。

创建于NX8.0.0。

许可证要求：ugweld ("UG WELD")

v2

◆ Pmi()

NXOpen::NXObject * NXOpen::Weld::FilletBuilder::Pmi ( )

返回PMI符号。
创建于NX8.0.0。

许可证要求：无

◆ SecondLeg()

NXOpen::Expression * NXOpen::Weld::FilletBuilder::SecondLeg ( )

获取线性尺寸第二焊脚。
于 NX8.0.0 版本创建。

许可证要求：无

◆ SeedFace1()

NXOpen::Face * NXOpen::Weld::FilletBuilder::SeedFace1 ( )

返回第一个种子面。
在 NX8.0.0 中创建。

许可证要求：无

◆ SeedFace2()

NXOpen::Face * NXOpen::Weld::FilletBuilder::SeedFace2 ( )

返回第二个种子面。
在 NX8.0.0 中创建。

许可证要求：无

◆ SeedPoint1()

NXOpen::Point3d NXOpen::Weld::FilletBuilder::SeedPoint1 ( )

返回第一个面上的点。
在 NX8.0.0 中创建。

许可证要求：无

◆ SeedPoint2()

NXOpen::Point3d NXOpen::Weld::FilletBuilder::SeedPoint2 ( )

返回第二个面上的点。
在 NX8.0.0 中创建。

许可证要求：无

◆ SegmentLength()

NXOpen::Expression * NXOpen::Weld::FilletBuilder::SegmentLength ( )

获取表示每个焊缝段长度的线性尺寸表达式。
于 NX8.0.0 中创建。

许可证要求：无

◆ SetAddCosmeticEnd()

void NXOpen::Weld::FilletBuilder::SetAddCosmeticEnd ( bool addCosmeticEnd)

设置是否应在圆角的每个端部添加装饰端的标识值。
在 NX10.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
addCosmeticEndaddcosmeticend

◆ SetAllowBroken()

void NXOpen::Weld::FilletBuilder::SetAllowBroken ( bool allowBroken)

设置允许断开链接的切换标志。
于 NX8.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
allowBroken允许断开链接的标志

◆ SetAssignWeldPMI()

void NXOpen::Weld::FilletBuilder::SetAssignWeldPMI ( bool assignWeldPMI)

设置用于分配焊缝 PMI 的开关值。
在 NX8.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
assignWeldPMIassignweldpmi

◆ SetAssociative()

void NXOpen::Weld::FilletBuilder::SetAssociative ( bool associative)

设置用于标识是否应保持WAVE链接不中断的值。
于 NX10.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
associative是否保持WAVE链接关联

◆ SetConstructionMethod()

void NXOpen::Weld::FilletBuilder::SetConstructionMethod ( NXOpen::Weld::FilletBuilder::EnumConstructionMethod constructionMethod)

设置用于确定构建方法的值。默认方法适用于所有情况，除非已知是环绕条件的场景。
在NX10.0.0中创建。

许可证要求：ugweld ("UG WELD")

参数
constructionMethodconstructionmethod

◆ SetContourType()

void NXOpen::Weld::FilletBuilder::SetContourType ( NXOpen::Weld::FilletBuilder::EnumContour contour)

设置轮廓类型。
在NX8.0.0中创建。

许可证要求：ugweld ("UG WELD")

参数
contourcontour

◆ SetDirectionVector1()

void NXOpen::Weld::FilletBuilder::SetDirectionVector1 ( bool directionVector1)

设置面法向方向。
在NX8.0.0中创建。

许可证要求：ugweld ("UG WELD")

参数
directionVector1directionvector1

◆ SetDirectionVector2()

void NXOpen::Weld::FilletBuilder::SetDirectionVector2 ( bool directionVector2)

设置第二个面的面法向方向。
在NX8.0.0中创建。

许可证要求：ugweld ("UG WELD")

参数
directionVector2directionvector2

◆ SetDirectToggle()

void NXOpen::Weld::FilletBuilder::SetDirectToggle ( bool directToggle)

设置方向切换开关。
于 NX8.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

参数
directToggle方向切换开关

◆ SetDistTolerance()

void NXOpen::Weld::FilletBuilder::SetDistTolerance ( double distTolerance)

设置距离公差。
在 NX8.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
distTolerancedisttolerance

◆ SetEndVector()

void NXOpen::Weld::FilletBuilder::SetEndVector ( bool endVector)

设置结束方向是否反转。
于 NX8.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

参数
endVector结束方向是否反转

◆ SetEnumMethod()

void NXOpen::Weld::FilletBuilder::SetEnumMethod ( NXOpen::Weld::FilletBuilder::EnumSkipWeldMethod enumMethod)

设置跳焊的枚举方法。
于 NX8.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
enumMethod枚举方法

◆ SetExtendEdges()

void NXOpen::Weld::FilletBuilder::SetExtendEdges ( NXOpen::Weld::FilletBuilder::EnumExtendEdges extendEdges)

设置用于填充边集的方法值。
创建于 NX10.0.0。

许可要求：ugweld ("UG WELD")

参数
extendEdges延伸边

◆ SetExtensionMethod()

void NXOpen::Weld::FilletBuilder::SetExtensionMethod ( NXOpen::Weld::FilletBuilder::EnumExtensionMethod extensionMethod)

设置延伸方法。
在NX8.0.0中创建。

许可证要求：ugweld ("UG WELD")

参数
extensionMethodextensionmethod

◆ SetFaceFillGapDistance()

void NXOpen::Weld::FilletBuilder::SetFaceFillGapDistance ( double faceFillGapDistance)

设置钣金定义存在间隙时圆角的跨距距离。
创建于NX10.0.0。

许可证要求：ugweld ("UG WELD")

参数
faceFillGapDistancefacefillgapdistance

◆ SetFieldWeld()

void NXOpen::Weld::FilletBuilder::SetFieldWeld ( bool fieldWeld)

设置工地焊接（现场焊接）标志。
于 NX8.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
fieldWeld工地焊接标志

◆ SetFilletType()

void NXOpen::Weld::FilletBuilder::SetFilletType ( NXOpen::Weld::FilletBuilder::EnumWeldingType filletType)

设置角焊缝类型。
于 NX8.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
filletType角焊缝类型

◆ SetFillFaceHoles()

void NXOpen::Weld::FilletBuilder::SetFillFaceHoles ( NXOpen::Weld::FilletBuilder::EnumFillFaceHolesType fillFaceHolesType)

设置用于标识在构建过程中是否应填充面组的选项。仅填充完全由单个面界定的孔。
于 NX10.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
fillFaceHolesType面孔填充类型

◆ SetPmi()

void NXOpen::Weld::FilletBuilder::SetPmi ( NXOpen::NXObject * pmi)

设置PMI符号。
创建于NX8.0.0。

许可证要求：ugweld ("UG WELD")

参数
pmipmi

◆ SetSeedFace1()

void NXOpen::Weld::FilletBuilder::SetSeedFace1 ( NXOpen::Face * seedFace1)

设置第一个种子面。
在 NX8.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
seedFace1seedface1

◆ SetSeedFace2()

void NXOpen::Weld::FilletBuilder::SetSeedFace2 ( NXOpen::Face * seedFace2)

设置第二个种子面。
在 NX8.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
seedFace2seedface2

◆ SetSeedPoint1()

void NXOpen::Weld::FilletBuilder::SetSeedPoint1 ( const NXOpen::Point3d & seedPoint1)

设置第一个面上的点。
在 NX8.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
seedPoint1seedpoint1

◆ SetSeedPoint2()

void NXOpen::Weld::FilletBuilder::SetSeedPoint2 ( const NXOpen::Point3d & seedPoint1)

设置第二个面上的点。
在 NX8.0.0 中创建。

许可证要求：ugweld ("UG WELD")

参数
seedPoint1seedpoint1

◆ SetStartVector()

void NXOpen::Weld::FilletBuilder::SetStartVector ( bool startVector)

设置起始方向是否反转。
于 NX8.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

参数
startVector起始方向是否反转

◆ SetThroatThickToggle()

void NXOpen::Weld::FilletBuilder::SetThroatThickToggle ( bool throatThickToggle)

设置焊喉厚度开关。
于 NX8.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

参数
throatThickToggle焊喉厚度开关

◆ SetToggleCreateSkipWelds()

void NXOpen::Weld::FilletBuilder::SetToggleCreateSkipWelds ( bool toggleCreateSkipWelds)

设置创建间断焊缝开关。
于 NX8.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

参数
toggleCreateSkipWelds创建间断焊缝开关

◆ SetToggleRecreateDeletedWelds()

void NXOpen::Weld::FilletBuilder::SetToggleRecreateDeletedWelds ( bool toggleRecreateDeletedWelds)

设置重建已删除焊缝开关。
于 NX8.0.0 版本创建。

许可证要求：ugweld ("UG WELD")

参数
toggleRecreateDeletedWelds重建已删除焊缝开关

◆ Spacing()

NXOpen::Expression * NXOpen::Weld::FilletBuilder::Spacing ( )

获取表示每个焊缝间距的线性尺寸表达式。
于 NX8.0.0 中创建。

许可证要求：无

◆ StartDist()

NXOpen::GeometricUtilities::OnPathDimensionBuilder * NXOpen::Weld::FilletBuilder::StartDist ( )

获取路径尺寸起始距离。
于 NX8.0.0 版本创建。

许可证要求：无

◆ StartVector()

bool NXOpen::Weld::FilletBuilder::StartVector ( )

获取起始方向是否反转。
于 NX8.0.0 版本创建。

许可证要求：无

◆ ThroatThickToggle()

bool NXOpen::Weld::FilletBuilder::ThroatThickToggle ( )

获取喉厚切换。
在NX8.0.0中创建。

许可证要求：无

◆ ToggleCreateSkipWelds()

bool NXOpen::Weld::FilletBuilder::ToggleCreateSkipWelds ( )

获取创建间断焊缝开关。
于 NX8.0.0 版本创建。

许可证要求：无

◆ ToggleRecreateDeletedWelds()

bool NXOpen::Weld::FilletBuilder::ToggleRecreateDeletedWelds ( )

获取重建已删除焊缝开关。
于 NX8.0.0 版本创建。

许可证要求：无

◆ WeldingCharacteristics()

NXOpen::Weld::CharacteristicsBuilder * NXOpen::Weld::FilletBuilder::WeldingCharacteristics ( )

获取焊接特性。
于 NX8.0.0 中创建。

许可证要求：无
