线性路径构建器 更多...

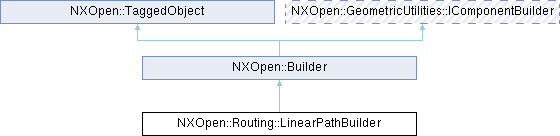

#include <Routing_LinearPathBuilder.hxx>
友元 | |
| class | _LinearPathBuilderBuilder |
详细描述
线性路径构建器
用于创建布线直线路径的构造器。此类路径可包含约束线段、折弯角和弯头。 该功能仅可与装配定位功能配合使用。工作部件必须已通过"转换配对条件"工具 转换为使用装配定位。 创建控制点（及其关联的线段）时，需先生成预览控制点，然后通过智能点 (Routing::LinearPathBuilder::SetControlPointDefiningPoint ) 或其他对象 (Routing::LinearPathBuilder::SetControlPointDefiningObject ) 定义该控制点。
要创建此类的新实例，请使用 NXOpen::Routing::RouteManager::CreateLinearPathBuilder
默认值:
| 属性 | 值 |
|---|---|
| ElbowSnapSettings.AngleTolerance | 5.0 |
| ElbowSnapSettings.SnapToElbowAngles | True |
| LinearPathSettings.LockToSelectedObject | True |
创建于NX5.0.0版本。
成员函数说明
◆ AddPreviewControlPoint()
| NXOpen::Routing::ControlPoint * NXOpen::Routing::LinearPathBuilder::AddPreviewControlPoint | ( | const NXOpen::Point3d & | location | ) |
向路径添加新的控制点。该控制点为预览控制点，用于交互式展示路径外观。 除非该控制点已完全定义，否则在调用提交方法时会被删除。
- 返回
- 预览控制点，若指定位置已存在控制点则返回NULL。
创建于NX5.0.0。
许可要求: routing_base ("Routing Basic")
- 参数
-
location 位置
◆ ElbowSnapSettings()
| NXOpen::Routing::ElbowSnapSettings * NXOpen::Routing::LinearPathBuilder::ElbowSnapSettings | ( | ) |
获取弯头捕捉设置，用于在用户拖动鼠标时确定控制点位置。仅在UI中生效。
创建于NX5.0.0。
许可要求: routing_base ("Routing Basic")
◆ GetLastControlPoint()
| NXOpen::Routing::ControlPoint * NXOpen::Routing::LinearPathBuilder::GetLastControlPoint | ( | ) |
获取路径中的最后一个控制点。
- 返回
创建于NX6.0.0。
许可证要求: routing_base ("Routing Basic")
◆ GetParentSegmentOfEccentricSegment()
| NXOpen::Routing::ISegment * NXOpen::Routing::LinearPathBuilder::GetParentSegmentOfEccentricSegment | ( | ) |
父段
- 返回
创建于NX8.0.0。
许可证要求: routing_base ("Routing Basic")
◆ LinearPathSettings()
| NXOpen::Routing::LinearPathSettings * NXOpen::Routing::LinearPathBuilder::LinearPathSettings | ( | ) |
获取确定要对新路径应用哪些约束的设置。
创建于NX5.0.0。
许可要求: routing_base ("Routing Basic")
◆ PathStockBuilder()
| NXOpen::Routing::PathStockBuilder * NXOpen::Routing::LinearPathBuilder::PathStockBuilder | ( | ) |
获取用于为新路径分配管料的构建器。
创建于NX5.0.0。
许可要求: routing_base ("Routing Basic")
◆ RemoveLastNonPreviewControlPoint()
| void NXOpen::Routing::LinearPathBuilder::RemoveLastNonPreviewControlPoint | ( | ) |
移除路径中最后一个完全定义的控制点，同时移除所有预览控制点。
创建于NX5.0.0。
许可要求: routing_base ("Routing Basic")
◆ SetControlPointDefiningObject()
| void NXOpen::Routing::LinearPathBuilder::SetControlPointDefiningObject | ( | NXOpen::Routing::ControlPoint * | previewRcp, |
| const NXOpen::Point3d & | position, | ||
| NXOpen::NXObject * | object ) |
完全定义预览控制点。将预览控制点的位置设置为指定位置， 并根据线性路径设置将控制点约束到指定对象上。 一个控制点只能被定义一次。
创建于NX5.0.0。
许可要求: routing_base ("Routing Basic")
- 参数
-
previewRcp 必须是由 Routing::LinearPathBuilder::AddPreviewControlPoint 创建的控制点 position 位置 object 允许为NULL。
◆ SetControlPointDefiningPoint()
| void NXOpen::Routing::LinearPathBuilder::SetControlPointDefiningPoint | ( | NXOpen::Routing::ControlPoint * | previewRcp, |
| NXOpen::Point * | point ) |
使用指定点完全定义预览控制点。该控制点不会直接与输入点关联， 而是根据线性路径设置，与输入点所关联的对象建立关联。 一个控制点只能被定义一次。
创建于NX5.0.0。
许可要求: routing_base ("Routing Basic")
- 参数
-
previewRcp 必须是由 Routing::LinearPathBuilder::AddPreviewControlPoint 创建的控制点 point 不允许为NULL。
◆ SetElbowSnapSettings()
| void NXOpen::Routing::LinearPathBuilder::SetElbowSnapSettings | ( | NXOpen::Routing::ElbowSnapSettings * | snapSettings | ) |
设置弯头捕捉设置，用于在用户拖动鼠标时确定控制点位置。仅在UI中生效。
创建于NX5.0.0。
许可要求: routing_base ("Routing Basic")
- 参数
-
snapSettings 捕捉设置
◆ SetIsEccentricModeSelected()
| void NXOpen::Routing::LinearPathBuilder::SetIsEccentricModeSelected | ( | bool | isEccentricModeSelected | ) |
设置布尔值，指定是否选择了偏心模式
创建于NX8.0.0。
许可证要求: routing_base ("Routing Basic")
- 参数
-
isEccentricModeSelected 是否选择了偏心模式
◆ SetIsNewControlPointRequired()
| void NXOpen::Routing::LinearPathBuilder::SetIsNewControlPointRequired | ( | bool | isNewControlPointRequired | ) |
设置布尔值，指定是否需要新的控制点
创建于NX8.0.0。
许可证要求: routing_base ("Routing Basic")
- 参数
-
isNewControlPointRequired 是否需要新控制点
◆ SetLinearPathSettings()
| void NXOpen::Routing::LinearPathBuilder::SetLinearPathSettings | ( | NXOpen::Routing::LinearPathSettings * | settingsBuilder | ) |
设置确定要对新路径应用哪些约束的设置。
创建于NX5.0.0。
许可要求: routing_base ("Routing Basic")
- 参数
-
settingsBuilder 设置构建器
◆ SetParentSegmentOfEccentricSegment()
| void NXOpen::Routing::LinearPathBuilder::SetParentSegmentOfEccentricSegment | ( | NXOpen::Routing::ISegment * | parentSegment | ) |
创建于NX8.0.0。
许可证要求: routing_base ("Routing Basic")
- 参数
-
parentSegment 父段
◆ SetPathStockBuilder()
| void NXOpen::Routing::LinearPathBuilder::SetPathStockBuilder | ( | NXOpen::Routing::PathStockBuilder * | stockBuilder | ) |
设置用于为新路径分配管料的构建器。
创建于NX5.0.0。
许可要求: routing_base ("Routing Basic")
- 参数
-
stockBuilder 管料构建器
◆ SettingChanged()
| void NXOpen::Routing::LinearPathBuilder::SettingChanged | ( | ) |
通知构建器布线首选项已更改，构建器及其关联构建器必须更新值以反映这些更改。
创建于NX5.0.0。
许可要求: routing_base ("Routing Basic")
