#include <Routing_ISegment.hxx>

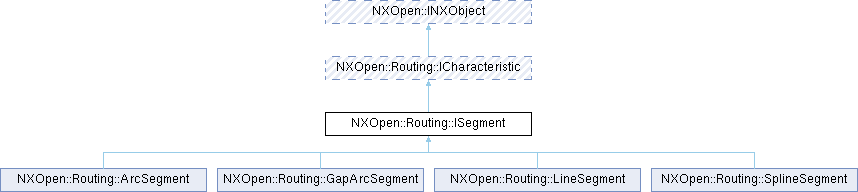

类 NXOpen::Routing::ISegment 继承关系图:

Public 成员函数
virtual NXOpen::Routing::ConvertEccentricLinearToLinear	ConvertEccentricLinearToLinear ()=0
virtual NXOpen::Routing::ConvertLinearToEccentricLinear	ConvertLinearToEccentricLinear ()=0
virtual NXOpen::Curve *	FollowCurve ()=0
virtual void	GenerateNewGuid ()=0
virtual std::vector< NXOpen::Routing::Electrical::CableDevice * >	GetCableDevices ()=0
virtual std::vector< NXOpen::Routing::Electrical::CablewaysLayoutView * >	GetCablewaysLayoutViews ()=0
virtual std::vector< NXOpen::Routing::Electrical::Connection * >	GetConnections ()=0
virtual void	GetEndPoints (NXOpen::Point3d startPoint, NXOpen::Point3d endPoint)=0
virtual void	GetEndRcps (NXOpen::Routing::ControlPoint startRcp, NXOpen::Routing::ControlPoint endRcp)=0
virtual NXOpen::Routing::Eccentric	GetIsEccentricSegment ()=0
virtual NXOpen::Routing::Interior	GetIsSegmentInterior ()=0
virtual NXOpen::Routing::Terminal	GetIsTerminalSegment ()=0
virtual std::vector< NXOpen::Routing::Stock * >	GetSegmentAllStocks ()=0
virtual std::vector< NXOpen::Routing::Stock * >	GetSegmentStock ()=0
virtual std::vector< NXOpen::Routing::Wire * >	GetWires ()=0
virtual NXString	Guid ()=0
virtual bool	IsSegmentFromBuiltInPath ()=0
virtual double	Length ()=0
virtual void	SetEndPoints (const NXOpen::Point3d &startPoint, const NXOpen::Point3d &endPoint)=0
virtual void	SetEndRcps (NXOpen::Routing::ControlPoint startRcp, NXOpen::Routing::ControlPoint endRcp)=0
virtual void	SetIsTerminalSegment (NXOpen::Routing::Terminal isTerminal)=0
virtual void	SetSegmentInteriorPart (NXOpen::Assemblies::Component *interiorPart)=0
Public 成员函数继承自 NXOpen::Routing::ICharacteristic
virtual void	DeleteCharacterstics (NXOpen::Routing::CharacteristicList *values)=0
virtual NXOpen::Routing::CharacteristicList *	GetCharacteristics ()=0
virtual NXOpen::Routing::CharacteristicList *	GetDestinationCharacteristics ()=0
virtual int	GetIntegerCharacteristic (const char *name)=0
virtual int	GetIntegerCharacteristic (const NXString &name)=0
virtual double	GetRealCharacteristic (const char *name)=0
virtual double	GetRealCharacteristic (const NXString &name)=0
virtual NXString	GetStringCharacteristic (const char *name)=0
virtual NXString	GetStringCharacteristic (const NXString &name)=0
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
virtual void	SetCharacteristic (const char name, const char value)=0
virtual void	SetCharacteristic (const char *name, double value)=0
virtual void	SetCharacteristic (const char *name, int value)=0
virtual void	SetCharacteristic2 (const char title, const char value)=0
virtual void	SetCharacteristic2 (const char *title, double value)=0
virtual void	SetCharacteristic2 (const char *title, int value)=0
virtual void	SetCharacteristic2 (const NXString &title, const NXString &value)=0
virtual void	SetCharacteristic2 (const NXString &title, double value)=0
virtual void	SetCharacteristic2 (const NXString &title, int value)=0
virtual void	SetCharacteristics2 (NXOpen::Routing::CharacteristicList *values)=0
Public 成员函数继承自 NXOpen::INXObject
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)=0
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)=0
virtual bool	IsOccurrence ()=0
virtual NXString	JournalIdentifier ()=0
virtual NXString	Name ()=0
virtual NXOpen::Assemblies::Component *	OwningComponent ()=0
virtual NXOpen::BasePart *	OwningPart ()=0
virtual void	Print ()=0
virtual NXOpen::INXObject *	Prototype ()=0
virtual void	SetName (const char *name)=0
virtual void	SetName (const NXString &name)=0

额外继承的成员函数
Public 属性继承自 NXOpen::Routing::ICharacteristic
const NXString &	value = 0
double	value = 0
int	value = 0

详细描述

段接口

所有管路布线段的接口类（直线/圆弧/样条曲线）
创建于NX4.0.0。

成员函数说明

◆ ConvertEccentricLinearToLinear()

virtual NXOpen::Routing::ConvertEccentricLinearToLinear NXOpen::Routing::ISegment::ConvertEccentricLinearToLinear ( )

pure virtual

判断当前偏心线段是否已转换为普通线段？

返回: 当前偏心线段是否已转换为普通线段
创建于NX8.0.0。

许可要求: routing_advanced("Routing Advanced"), routing_base("Routing Basic")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ ConvertLinearToEccentricLinear()

virtual NXOpen::Routing::ConvertLinearToEccentricLinear NXOpen::Routing::ISegment::ConvertLinearToEccentricLinear ( )

pure virtual

判断当前线段是否已转换为偏心线段？

返回: 当前线段是否已转换为偏心线段
创建于NX8.0.0。

许可要求: routing_advanced("Routing Advanced"), routing_base("Routing Basic")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ FollowCurve()

virtual NXOpen::Curve * NXOpen::Routing::ISegment::FollowCurve ( )

pure virtual

获取布线段的参考曲线。返回空对象表示该布线段无参考曲线
创建于NX4.0.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GenerateNewGuid()

virtual void NXOpen::Routing::ISegment::GenerateNewGuid ( )

pure virtual

为此线段生成一个新的全局唯一标识符(GUID)。
创建于NX2007.0.0。

许可要求: routing_advanced("Routing Advanced"), routing_base("Routing Basic")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GetCableDevices()

virtual std::vector< NXOpen::Routing::Electrical::CableDevice * > NXOpen::Routing::ISegment::GetCableDevices ( )

pure virtual

获取此布线段关联的NXOpen::Routing::Electrical::CableDevice 对象。

返回: 电缆设备对象数组
创建于NX7.5.0。

许可要求: routing_advanced("Routing Advanced"), routing_base("Routing Basic")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GetCablewaysLayoutViews()

virtual std::vector< NXOpen::Routing::Electrical::CablewaysLayoutView * > NXOpen::Routing::ISegment::GetCablewaysLayoutViews ( )

pure virtual

获取此布线段关联的NXOpen::Routing::Electrical::CablewaysLayoutView 对象。

返回: 电缆通道布局视图对象数组
创建于NX7.5.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GetConnections()

virtual std::vector< NXOpen::Routing::Electrical::Connection * > NXOpen::Routing::ISegment::GetConnections ( )

pure virtual

返回在此线段上布线的电气连接（如果有）。

返回: 电气连接集合
创建于NX2212.0.0。

许可要求: routing_advanced("Routing Advanced"), routing_base("Routing Basic")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GetEndPoints()

virtual void NXOpen::Routing::ISegment::GetEndPoints	(	NXOpen::Point3d *	startPoint,
		NXOpen::Point3d *	endPoint )

pure virtual

获取布线段端点在绝对坐标系下的当前位置。该值会被与此布线段关联的端点控制点坐标覆盖。
创建于NX4.0.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

参数

startPoint	端点0在绝对坐标系下的位置
endPoint	端点1在绝对坐标系下的位置

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GetEndRcps()

virtual void NXOpen::Routing::ISegment::GetEndRcps	(	NXOpen::Routing::ControlPoint **	startRcp,
		NXOpen::Routing::ControlPoint **	endRcp )

pure virtual

获取布线段的端点控制点。 NXOpen::Routing::ControlPoint 定义布线段的一个端点
创建于NX4.0.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

参数

startRcp	定义布线段起点的控制点
endRcp	定义布线段终点的控制点

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GetIsEccentricSegment()

virtual NXOpen::Routing::Eccentric NXOpen::Routing::ISegment::GetIsEccentricSegment ( )

pure virtual

判断当前线段是否为偏心线段？

返回: 当前线段是否为偏心线段
创建于NX8.0.0。

许可要求: routing_advanced("Routing Advanced"), routing_base("Routing Basic")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GetIsSegmentInterior()

virtual NXOpen::Routing::Interior NXOpen::Routing::ISegment::GetIsSegmentInterior ( )

pure virtual

查询布线段是否位于某个部件内部

返回: 是否位于部件内部
创建于NX4.0.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GetIsTerminalSegment()

virtual NXOpen::Routing::Terminal NXOpen::Routing::ISegment::GetIsTerminalSegment ( )

pure virtual

判断当前布线段是否为终端段？

返回: 是否为终端段
创建于NX4.0.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GetSegmentAllStocks()

virtual std::vector< NXOpen::Routing::Stock * > NXOpen::Routing::ISegment::GetSegmentAllStocks ( )

pure virtual

获取此布线段关联的NXOpen::Routing::Stock 以及NXOpen::Routing::Overstock 对象。

返回: 管料/附加管料对象数组
创建于NX5.0.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GetSegmentStock()

virtual std::vector< NXOpen::Routing::Stock * > NXOpen::Routing::ISegment::GetSegmentStock ( )

pure virtual

获取所有直接将此布线段作为路径组成部分的管料对象。

返回: 管料对象集合
创建于NX4.0.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ GetWires()

virtual std::vector< NXOpen::Routing::Wire * > NXOpen::Routing::ISegment::GetWires ( )

pure virtual

返回在此线段上布线的电线（如果有）。

返回: 电线集合
创建于NX2212.0.0。

许可要求: routing_advanced("Routing Advanced"), routing_base("Routing Basic")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ Guid()

virtual NXString NXOpen::Routing::ISegment::Guid ( )

pure virtual

返回此线段的全局唯一标识符(GUID)。
创建于NX2007.0.0。

许可要求: routing_advanced("Routing Advanced"), routing_base("Routing Basic")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ IsSegmentFromBuiltInPath()

virtual bool NXOpen::Routing::ISegment::IsSegmentFromBuiltInPath ( )

pure virtual

判断此线段是否由放置内置路径组件生成？

返回: 判断结果
创建于NX2206.0.0。

许可要求: routing_advanced("Routing Advanced"), routing_base("Routing Basic")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ Length()

virtual double NXOpen::Routing::ISegment::Length ( )

pure virtual

返回线段的长度。
创建于NX11.0.0。

许可要求: routing_advanced("Routing Advanced"), routing_base("Routing Basic")

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ SetEndPoints()

virtual void NXOpen::Routing::ISegment::SetEndPoints	(	const NXOpen::Point3d &	startPoint,
		const NXOpen::Point3d &	endPoint )

pure virtual

设置布线段端点在绝对坐标系下的当前位置。该值会被与此布线段关联的端点控制点坐标覆盖。
创建于NX4.0.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

参数

startPoint	端点0在绝对坐标系下的新位置
endPoint	端点1在绝对坐标系下的新位置

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ SetEndRcps()

virtual void NXOpen::Routing::ISegment::SetEndRcps	(	NXOpen::Routing::ControlPoint *	startRcp,
		NXOpen::Routing::ControlPoint *	endRcp )

pure virtual

创建于NX4.0.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

参数

startRcp	定义布线段起点的控制点
endRcp	定义布线段终点的控制点

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ SetIsTerminalSegment()

virtual void NXOpen::Routing::ISegment::SetIsTerminalSegment ( NXOpen::Routing::Terminal isTerminal )

pure virtual

设置当前布线段为终端段
创建于NX4.0.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

参数

isTerminal 是否设置为终端段

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.

◆ SetSegmentInteriorPart()

virtual void NXOpen::Routing::ISegment::SetSegmentInteriorPart ( NXOpen::Assemblies::Component * interiorPart )

pure virtual

设置布线段位于指定部件内部
创建于NX4.0.0。

许可要求: routing_advanced("管路高级模块"), routing_base("管路基础模块")

参数

interiorPart 布线段要位于其内部的部件

在 NXOpen::Routing::ArcSegment, NXOpen::Routing::GapArcSegment, NXOpen::Routing::LineSegment , 以及 NXOpen::Routing::SplineSegment 内被实现.
