基准销构建器更多...

#include <Weld_DatumPinBuilder.hxx>

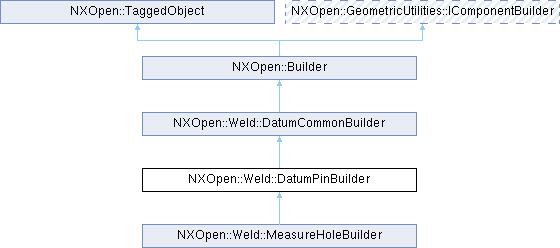

类 NXOpen::Weld::DatumPinBuilder 继承关系图:

Public 成员函数
NXOpen::ScCollector *	BoundaryCurve ()
bool	CreatePunchVector ()
NXOpen::Weld::SelectDatumPin *	DerivedDatum ()
void	InitializeAxis ()
void	MoveToCenter ()
NXOpen::Direction *	PunchDirection ()
double	PunchDirectionLength ()
void	SetCreatePunchVector (bool createPunchVector)
void	SetPunchDirection (NXOpen::Direction *punchDirection)
void	SetPunchDirectionLength (double punchDirectionLength)
void	UpdateAxisData ()
Public 成员函数继承自 NXOpen::Weld::DatumCommonBuilder
NXOpen::Assemblies::SelectComponentList *	AdditionalReferences ()
bool	Associative ()
NXOpen::Weld::CharacteristicsBuilder *	Characteristics ()
NXOpen::Weld::DatumCommonBuilder::ControlMethodTypes	ControlMethod ()
bool	CreateDirectionVector ()
bool	CreatePlane ()
bool	CreatePoint ()
NXOpen::Weld::DatumCommonBuilder::CreationDirectionMethods	CreationDirection ()
double	CustomAboveLength ()
double	CustomRadius ()
double	CustomTotalLength ()
NXOpen::Weld::DatumCommonBuilder::CustomTypes	CustomType ()
NXString	CustomTypeName ()
bool	Derived ()
NXString	DerivedParentID ()
NXOpen::Axis *	DirectionAxis ()
double	DirectionLength ()
double	HoleDiameter ()
double	ModelingTolerance ()
double	PlaneHeight ()
NXOpen::Weld::DatumCommonBuilder::PlaneMethodTypes	PlaneMethod ()
double	PlaneWidth ()
bool	PrincipalAxisX ()
bool	PrincipalAxisY ()
bool	PrincipalAxisZ ()
bool	ProjectAlongDirection ()
NXOpen::Expression *	RadiusExp ()
NXOpen::Expression *	RotationAngle ()
NXOpen::Direction *	SectionPlaneNormal ()
void	SetAssociative (bool associative)
void	SetControlMethod (NXOpen::Weld::DatumCommonBuilder::ControlMethodTypes controlMethod)
void	SetCreateDirectionVector (bool createDirectionVector)
void	SetCreatePlane (bool createPlane)
void	SetCreatePoint (bool createPoint)
void	SetCreationDirection (NXOpen::Weld::DatumCommonBuilder::CreationDirectionMethods creationDirection)
void	SetCustomAboveLength (double directionLength)
void	SetCustomRadius (double customRadius)
void	SetCustomTotalLength (double customTotalLength)
void	SetCustomType (NXOpen::Weld::DatumCommonBuilder::CustomTypes customType)
void	SetCustomTypeName (const char *customTypeName)
void	SetCustomTypeName (const NXString &customTypeName)
void	SetDerived (bool derived)
void	SetDerivedParentID (const char *parentDatumID)
void	SetDerivedParentID (const NXString &parentDatumID)
void	SetDirectionAxis (NXOpen::Axis *directionAxis)
void	SetDirectionLength (double directionLength)
void	SetHoleDiameter (double holeDiameter)
void	SetModelingTolerance (double modelingTolerance)
void	SetPlaneHeight (double planeHeight)
void	SetPlaneMethod (NXOpen::Weld::DatumCommonBuilder::PlaneMethodTypes planeMethod)
void	SetPlaneWidth (double planeWidth)
void	SetPrincipalAxisX (bool principalAxisX)
void	SetPrincipalAxisY (bool principalAxisY)
void	SetPrincipalAxisZ (bool principalAxisZ)
void	SetProjectAlongDirection (bool projectAlongDirection)
void	SetSectionPlaneNormal (NXOpen::Direction *sectionPlaneNormal)
void	SetSizeMethodType (NXOpen::Weld::DatumCommonBuilder::SizeMethodTypes sizeMethodType)
void	SetSlotLength (double slotLength)
void	SetSlotWidth (double slotWidth)
void	SetSolidType (NXOpen::Weld::DatumCommonBuilder::SolidTypes solidType)
void	SetXTolerance (double xTolerance)
void	SetYTolerance (double xTolerance)
void	SetZTolerance (double xTolerance)
NXOpen::Weld::DatumCommonBuilder::SizeMethodTypes	SizeMethodType ()
double	SlotLength ()
double	SlotWidth ()
NXOpen::Weld::DatumCommonBuilder::SolidTypes	SolidType ()
void	UpdateWithDerivedDatum ()
NXOpen::SelectNXObjectList *	UserPlane ()
double	XTolerance ()
double	YTolerance ()
double	ZTolerance ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_DatumPinBuilderBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::Weld::DatumCommonBuilder
enum	ControlMethodTypes { ControlMethodTypesPrincipalAxis , ControlMethodTypesUseSectionPlane }
enum	CreationDirectionMethods { CreationDirectionMethodsDefault , CreationDirectionMethodsOpposite }
enum	CustomTypes { CustomTypesDefault , CustomTypesCustom1 , CustomTypesCustom2 , CustomTypesCustom3 , CustomTypesCustom4 , CustomTypesCustom5 , CustomTypesCustom6 , CustomTypesCustom7 }
enum	PlaneMethodTypes { PlaneMethodTypesInferPlanes , PlaneMethodTypesParallelXCPlanes , PlaneMethodTypesParallelYCPlanes , PlaneMethodTypesParallelZCPlanes , PlaneMethodTypesSelectPlanes , PlaneMethodTypesUnknown }
enum	SizeMethodTypes { SizeMethodTypesAutomatic , SizeMethodTypesManual }
enum	SolidTypes { SolidTypesSphere , SolidTypesCylinder , SolidTypesCone , SolidTypesCuboid , SolidTypesHollow , SolidTypesArrow , SolidTypesNone , SolidTypesHourglass }

详细描述

基准销构建器

用于创建或编辑 NXOpen::Weld::DatumPin 特征。
要创建此类的新实例，请使用 NXOpen::Weld::WeldManager::CreateDatumPinBuilder
默认值。

属性	值
控制方法	主轴线
创建方向矢量	1
创建平面	1
创建点	1
创建冲压矢量	1
派生	0
方向长度	20（毫米部件），1.0（英寸部件）
建模公差	0.0254
平面高度	20（毫米部件），1.0（英寸部件）
平面宽度	20（毫米部件），1.0（英寸部件）
主轴线X	0
主轴线Y	0
主轴线Z	0
冲压方向长度	30（毫米部件），1.2（英寸部件）

在NX8.5.0中创建。

成员函数说明

◆ BoundaryCurve()

NXOpen::ScCollector * NXOpen::Weld::DatumPinBuilder::BoundaryCurve ( )

返回边界曲线
于 NX8.5.0 中创建。

许可证要求 : 无

◆ CreatePunchVector()

bool NXOpen::Weld::DatumPinBuilder::CreatePunchVector ( )

返回一个标志，该标志指示是否应为冲孔方向创建基准矢量。
于 NX2406.0.0 中创建。

许可证要求 : 无

◆ DerivedDatum()

NXOpen::Weld::SelectDatumPin * NXOpen::Weld::DatumPinBuilder::DerivedDatum ( )

返回派生基准
于 NX8.5.0 中创建。

许可证要求 : 无

◆ InitializeAxis()

void NXOpen::Weld::DatumPinBuilder::InitializeAxis ( )

将轴原点更新到槽或圆的中心，方向更新到边界的法线。如果边界不是平面的，将根据边界边界框计算近似方向。
于 NX8.5.0 中创建。

许可证要求 : tooling_locators ("Tooling Locators")

◆ MoveToCenter()

void NXOpen::Weld::DatumPinBuilder::MoveToCenter ( )

将点移动到圆或槽边界的中心
于 NX8.5.0 中创建。

许可证要求 : tooling_locators ("Tooling Locators")

◆ PunchDirection()

NXOpen::Direction * NXOpen::Weld::DatumPinBuilder::PunchDirection ( )

返回冲孔方向矢量对象。
于 NX2406.0.0 中创建。

许可证要求 : 无

◆ PunchDirectionLength()

double NXOpen::Weld::DatumPinBuilder::PunchDirectionLength ( )

返回创建的冲孔方向矢量的长度。
于 NX2406.0.0 中创建。

许可证要求 : 无

◆ SetCreatePunchVector()

void NXOpen::Weld::DatumPinBuilder::SetCreatePunchVector ( bool createPunchVector )

设置一个标志，该标志指示是否应为冲孔方向创建基准矢量。
于 NX2406.0.0 中创建。

许可证要求 : tooling_locators ("Tooling Locators")

参数

createPunchVector 创建冲孔矢量标志

◆ SetPunchDirection()

void NXOpen::Weld::DatumPinBuilder::SetPunchDirection ( NXOpen::Direction * punchDirection )

设置冲孔方向矢量对象。
于 NX2406.0.0 中创建。

许可证要求 : tooling_locators ("Tooling Locators")

参数

punchDirection 冲孔方向

◆ SetPunchDirectionLength()

void NXOpen::Weld::DatumPinBuilder::SetPunchDirectionLength ( double punchDirectionLength )

设置创建的冲孔方向矢量的长度。
于 NX2406.0.0 中创建。

许可证要求 : tooling_locators ("Tooling Locators")

参数

punchDirectionLength 冲孔方向矢量长度

◆ UpdateAxisData()

void NXOpen::Weld::DatumPinBuilder::UpdateAxisData ( )

更新与轴相关的数据。原点将根据网格捕捉和投影方向进行调整。此外，控制方向信息也会更新。
于 NX8.5.0 中创建。

许可证要求 : tooling_locators ("Tooling Locators")
