装配子集构建器更多...

#include <Assemblies_SubsetBuilder.hxx>

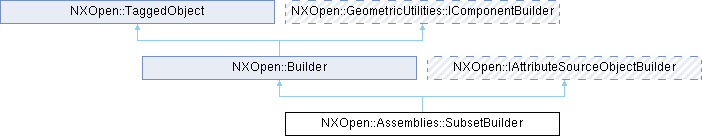

类 NXOpen::Assemblies::SubsetBuilder 继承关系图:

Public 成员函数
bool	AddAllSubordinates ()
virtual NXOpen::ErrorList *	AutoAssignAttributes (const std::vector< NXOpen::NXObject * > &objects)
virtual NXOpen::ErrorList *	AutoAssignAttributesWithNamingPattern (const std::vector< NXOpen::NXObject * > &objects, const std::vector< NXOpen::NXObject * > &properties)
NXOpen::CollaborativeDesign *	CollaborativeDesign ()
NXOpen::PDM::ConfigurationContextBuilder *	ConfigurationContext ()
NXOpen::ContentDefinition *	ContentDefinition ()
virtual NXOpen::NXObject *	CreateAttributeTitleToNamingPatternMap (std::vector< NXString > &attributeTitles, std::vector< NXString > &titlePatterns)
NXOpen::Assemblies::FindInCollaborativeDesign *	Finder ()
NXOpen::NXObject *	FindObject (const char *journalIdentifier)
NXOpen::NXObject *	FindObject (const NXString &journalIdentifier)
void	GenerateResults ()
virtual void	GetItemNamingRulePatterns (NXOpen::NXObject *object, std::vector< NXString > &patternList)
virtual void	GetItemRevisionNamingRules (NXOpen::NXObject *object, std::vector< NXString > &revOptions)
void	GetSubsetLogicalObjects (std::vector< NXOpen::PDM::LogicalObject * > &logicalObjects)
void	GetSubsets (std::vector< NXOpen::Assemblies::Subset * > &subsets)
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::PDM::LogicalObject properties instead.") NXString SubsetDescription()
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::PDM::LogicalObject properties instead.") NXString SubsetName()
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::PDM::LogicalObject properties instead.") void SetSubsetDescription(const NXString &description)
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::PDM::LogicalObject properties instead.") void SetSubsetName(const NXString &name)
NXOpen::Assemblies::SubsetRecipe *	Recipe ()
NXOpen::Assemblies::SearchResultCollection *	SearchResults ()
void	SetAddAllSubordinates (bool addAllSubordinates)
void	SetCollaborativeDesign (NXOpen::CollaborativeDesign *collaborativeDesign)
void	SetContentDefinition (NXOpen::ContentDefinition *contentDefinition)
void	SetSubsetDescription (const char *description)
void	SetSubsetName (const char *name)
void	SetViewedPartitionScheme (NXOpen::Assemblies::PartitionScheme *partitionScheme)
NXOpen::Assemblies::Subset::ContentType	SubsetType ()
NXOpen::PDM::EffectivityTableBuilder *	TargetEffectivityTable ()
NXOpen::Assemblies::PartitionList *	TargetPartitionList ()
void	UpdateConfigurationContext (NXOpen::PDM::LogicalObject *logicalObject)
void	UpdateSubsetConfigurationOfDependentSubset ()
void	UpdateSubsetTargetPropertiesOfDependentSubset ()
NXOpen::Assemblies::PartitionScheme *	ViewedPartitionScheme ()
NXOpen::Assemblies::ComponentAssembly *	Workset ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SubsetBuilderBuilder

详细描述

装配子集构建器

   SubsetBuilder用于创建或编辑@link NXOpen::Assemblies::Subset NXOpen::Assemblies::Subset@endlink。
<br> 要创建此类的新实例，请使用@link NXOpen::Assemblies::SubsetCollection::CreateSubsetBuilder  NXOpen::Assemblies::SubsetCollection::CreateSubsetBuilder @endlink  <br>

创建于NX8.5.0。

成员函数说明

◆ AddAllSubordinates()

bool NXOpen::Assemblies::SubsetBuilder::AddAllSubordinates ( )

返回确定子集是否将包含重用设计元素的所有下级元素的值。
创建于 NX9.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ AutoAssignAttributes()

virtual NXOpen::ErrorList * NXOpen::Assemblies::SubsetBuilder::AutoAssignAttributes ( const std::vector< NXOpen::NXObject * > & objects )

virtual

为给定的对象数组自动分配属性，并返回未能自动分配属性的对象数组。
创建于NX8.5.0。

许可要求：无

参数

objects objects

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ AutoAssignAttributesWithNamingPattern()

virtual NXOpen::ErrorList * NXOpen::Assemblies::SubsetBuilder::AutoAssignAttributesWithNamingPattern	(	const std::vector< NXOpen::NXObject * > &	objects,
		const std::vector< NXOpen::NXObject * > &	properties )

virtual

为给定对象自动分配属性，并返回未能自动分配属性的对象数组。属性需要使用CreateAttributeTitleToNamingPatternMap创建。
创建于NX12.0.0。

许可要求：无

参数

objects	objects
properties	properties

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ CollaborativeDesign()

NXOpen::CollaborativeDesign * NXOpen::Assemblies::SubsetBuilder::CollaborativeDesign ( )

返回子集的 NXOpen::CollaborativeDesign 。
创建于 NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ ConfigurationContext()

NXOpen::PDM::ConfigurationContextBuilder * NXOpen::Assemblies::SubsetBuilder::ConfigurationContext ( )

获取子集配置。

弃用: 在NX9.0.0中弃用。请改用NXOpen::Assemblies::SubsetBuilder::ConfigurationContext。

创建于NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

获取配置上下文构建器。
创建于NX9.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ ContentDefinition()

NXOpen::ContentDefinition * NXOpen::Assemblies::SubsetBuilder::ContentDefinition ( )

返回用于定义子集创建上下文的 NXOpen::ContentDefinition 。
创建于 NX11.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ CreateAttributeTitleToNamingPatternMap()

virtual NXOpen::NXObject * NXOpen::Assemblies::SubsetBuilder::CreateAttributeTitleToNamingPatternMap	(	std::vector< NXString > &	attributeTitles,
		std::vector< NXString > &	titlePatterns )

virtual

创建属性标题到其对应命名规则的映射对象。
创建于NX12.0.0。

许可要求：无

参数

attributeTitles	attributetitles
titlePatterns	titlepatterns

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ Finder()

NXOpen::Assemblies::FindInCollaborativeDesign * NXOpen::Assemblies::SubsetBuilder::Finder ( )

获取在此构建器确定的上下文中使用的NXOpen::Assemblies::FindInCollaborativeDesign。
创建于NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ FindObject() [1/2]

NXOpen::NXObject * NXOpen::Assemblies::SubsetBuilder::FindObject ( const char * journalIdentifier )

查找日志中记录的具有给定标识符的 NXOpen::NXObject 。对象在不同软件版本中可能不会返回与其 JournalIdentifier 相同的值。但是，当 FindObject 传递其日志标识符的旧版本时，新版本的软件应能找到同一对象。通常，此方法不应在手写代码中使用，其存在是为了支持日志的记录和回放。如果找不到具有给定日志标识符的对象，将抛出异常。

返回: 找到的对象，如果不存在此类对象，则返回 null
创建于 NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

参数

journalIdentifier 要查找的 NXOpen::NXObject 的标识符

◆ FindObject() [2/2]

NXOpen::NXObject * NXOpen::Assemblies::SubsetBuilder::FindObject ( const NXString & journalIdentifier )

查找日志中记录的具有给定标识符的 NXOpen::NXObject 。对象在不同软件版本中可能不会返回与其 JournalIdentifier 相同的值。但是，当 FindObject 传递其日志标识符的旧版本时，新版本的软件应能找到同一对象。通常，此方法不应在手写代码中使用，其存在是为了支持日志的记录和回放。如果找不到具有给定日志标识符的对象，将抛出异常。

返回: 找到的对象，如果不存在此类对象，则返回 null
创建于 NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

参数

journalIdentifier 要查找的 NXOpen::NXObject 的标识符

◆ GenerateResults()

void NXOpen::Assemblies::SubsetBuilder::GenerateResults ( )

根据当前NXOpen::Assemblies::SubsetRecipe为NXOpen::Assemblies::Subset生成搜索结果。
创建于NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ GetItemNamingRulePatterns()

virtual void NXOpen::Assemblies::SubsetBuilder::GetItemNamingRulePatterns	(	NXOpen::NXObject *	object,
		std::vector< NXString > &	patternList )

virtual

获取给定逻辑对象的可用项命名规则模式。逻辑对象应使用NXOpen::PDM::PartOperationBuilder::CreateLogicalObjects创建。有效的命名规则模式将存储在patternList中。使用时，为CreateAttributeTitleToNamingPatternMap设置attributeTitles = "DB_PART_NO" 和 titlePatterns = patternList(index)。
创建于NX2306.0.0。

许可要求：无

参数

object	object
patternList	patternlist

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ GetItemRevisionNamingRules()

virtual void NXOpen::Assemblies::SubsetBuilder::GetItemRevisionNamingRules	(	NXOpen::NXObject *	object,
		std::vector< NXString > &	revOptions )

virtual

获取给定逻辑对象的可用项版本命名规则版本ID。逻辑对象应使用NXOpen::PDM::PartOperationBuilder::CreateLogicalObjects创建。有效的版本ID将存储在revOptions中，并可使用NXOpen::AttributePropertiesBaseBuilder设置。使用时，设置Title = "DB_PART_REV" 和 StringValue = revOptions(index)。
创建于NX2306.0.0。

许可要求：无

参数

object	object
revOptions	revoptions

实现了 NXOpen::IAttributeSourceObjectBuilder.

◆ GetSubsetLogicalObjects()

void NXOpen::Assemblies::SubsetBuilder::GetSubsetLogicalObjects ( std::vector< NXOpen::PDM::LogicalObject * > & logicalObjects )

返回由构建器创建的子集逻辑对象。
创建于NX11.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

参数

logicalObjects logicalobjects

◆ GetSubsets()

void NXOpen::Assemblies::SubsetBuilder::GetSubsets ( std::vector< NXOpen::Assemblies::Subset * > & subsets )

获取正在构建的NXOpen::Assemblies::Subset。

弃用: 在NX11.0.0中弃用。请改用NXOpen::Assemblies::SubsetBuilder::GetSubsets。

创建于NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

获取此构建器持有/创建的子集。
创建于NX11.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

参数

subsets 子集

◆ NX_DEPRECATED() [1/4]

NXOpen::Assemblies::SubsetBuilder::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::PDM::LogicalObject properties instead." )

获取NXOpen::Assemblies::Subset的描述。

弃用: 在NX11.0.0中弃用。请改用NXOpen::PDM::LogicalObject属性。

创建于NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ NX_DEPRECATED() [2/4]

NXOpen::Assemblies::SubsetBuilder::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::PDM::LogicalObject properties instead." )

获取NXOpen::Assemblies::Subset的名称。

弃用: 在NX11.0.0中弃用。请改用NXOpen::PDM::LogicalObject属性。

创建于NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ NX_DEPRECATED() [3/4]

NXOpen::Assemblies::SubsetBuilder::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::PDM::LogicalObject properties instead." ) const &

设置NXOpen::Assemblies::Subset的描述。

弃用: 在NX11.0.0中弃用。请改用NXOpen::PDM::LogicalObject属性。

创建于NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

描述

◆ NX_DEPRECATED() [4/4]

NXOpen::Assemblies::SubsetBuilder::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::PDM::LogicalObject properties instead." ) const &

设置 NXOpen::Assemblies::Subset 的名称。

弃用: 自 NX11.0.0 起弃用。请改用 NXOpen::PDM::LogicalObject 属性。

创建于 NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

name

◆ Recipe()

NXOpen::Assemblies::SubsetRecipe * NXOpen::Assemblies::SubsetBuilder::Recipe ( )

返回包含用于生成子集内容的 NXOpen::Assemblies::SearchTerm 的 NXOpen::Assemblies::SubsetRecipe 。
创建于 NX8.5.0。

◆ SearchResults()

NXOpen::Assemblies::SearchResultCollection * NXOpen::Assemblies::SubsetBuilder::SearchResults ( )

返回包含与此子集构建器关联的当前搜索结果的 NXOpen::Assemblies::SearchResultCollection 。当创建构建器以编辑子集时，SearchResults 将使用现有的子集内容进行填充。在首次调用 SubsetBuilder::GenerateResults 方法后，这些结果将被该方法找到的结果替换。此外，来自 SubsetBuilder::Finder 的最后结果也包含在此集合中。
创建于 NX8.5.0。

◆ SetAddAllSubordinates()

void NXOpen::Assemblies::SubsetBuilder::SetAddAllSubordinates ( bool addAllSubordinates )

设置确定子集是否将包含重用设计元素的所有下级元素的值。
创建于 NX9.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

参数

addAllSubordinates addallsubordinates

◆ SetCollaborativeDesign()

void NXOpen::Assemblies::SubsetBuilder::SetCollaborativeDesign ( NXOpen::CollaborativeDesign * collaborativeDesign )

设置子集的 NXOpen::CollaborativeDesign 。
创建于 NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

参数

collaborativeDesign collaborativedesign

◆ SetContentDefinition()

void NXOpen::Assemblies::SubsetBuilder::SetContentDefinition ( NXOpen::ContentDefinition * contentDefinition )

设置用于定义子集创建上下文的 NXOpen::ContentDefinition 。
创建于 NX11.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

参数

contentDefinition contentdefinition

◆ SetSubsetDescription()

void NXOpen::Assemblies::SubsetBuilder::SetSubsetDescription ( const char * description )

设置NXOpen::Assemblies::Subset的描述。

弃用: 在NX11.0.0中弃用。请改用NXOpen::PDM::LogicalObject属性。

创建于NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

参数

description 描述

◆ SetSubsetName()

void NXOpen::Assemblies::SubsetBuilder::SetSubsetName ( const char * name )

设置 NXOpen::Assemblies::Subset 的名称。

弃用: 自 NX11.0.0 起弃用。请改用 NXOpen::PDM::LogicalObject 属性。

创建于 NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

参数

name name

◆ SetViewedPartitionScheme()

void NXOpen::Assemblies::SubsetBuilder::SetViewedPartitionScheme ( NXOpen::Assemblies::PartitionScheme * partitionScheme )

设置子集所查看的NXOpen::Assemblies::PartitionScheme。
创建于NX9.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

参数

partitionScheme partitionscheme

◆ SubsetType()

NXOpen::Assemblies::Subset::ContentType NXOpen::Assemblies::SubsetBuilder::SubsetType ( )

返回用于创建子集的PLM对象类型。
创建于NX11.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ TargetEffectivityTable()

NXOpen::PDM::EffectivityTableBuilder * NXOpen::Assemblies::SubsetBuilder::TargetEffectivityTable ( )

返回用于编辑子集目标有效性的 NXOpen::PDM::EffectivityTableBuilder 。
创建于 NX9.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ TargetPartitionList()

NXOpen::Assemblies::PartitionList * NXOpen::Assemblies::SubsetBuilder::TargetPartitionList ( )

返回在子集中创建的设计元素的默认目标 NXOpen::Assemblies::Partition 列表。
创建于 NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ UpdateConfigurationContext()

void NXOpen::Assemblies::SubsetBuilder::UpdateConfigurationContext ( NXOpen::PDM::LogicalObject * logicalObject )

更新子集构建器的子集逻辑对象上的版本规则、有效性和变型信息。输入的子集逻辑对象必须是此子集构建器的成员。
创建于NX11.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

参数

logicalObject logicalobject

◆ UpdateSubsetConfigurationOfDependentSubset()

void NXOpen::Assemblies::SubsetBuilder::UpdateSubsetConfigurationOfDependentSubset ( )

更新相关子集（如果有）上的版本规则、有效性信息。相关子集是针对此构建器所表示的子集进行评估的。
创建于NX11.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ UpdateSubsetTargetPropertiesOfDependentSubset()

void NXOpen::Assemblies::SubsetBuilder::UpdateSubsetTargetPropertiesOfDependentSubset ( )

更新相关子集（如果有）上的目标有效性信息。相关子集是针对此构建器所表示的子集进行评估的。
创建于NX11.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ ViewedPartitionScheme()

NXOpen::Assemblies::PartitionScheme * NXOpen::Assemblies::SubsetBuilder::ViewedPartitionScheme ( )

返回子集所查看的NXOpen::Assemblies::PartitionScheme。
创建于NX9.0.0。

许可要求：nx_4gd_integration（"第四代设计"）

◆ Workset()

NXOpen::Assemblies::ComponentAssembly * NXOpen::Assemblies::SubsetBuilder::Workset ( )

获取正在构建NXOpen::Assemblies::Subset的NXOpen::Assemblies::ComponentAssembly。
创建于NX8.5.0。

许可要求：nx_4gd_integration（"第四代设计"）

Public 成员函数

友元

详细描述

成员函数说明

◆ AddAllSubordinates()

◆ AutoAssignAttributes()

◆ AutoAssignAttributesWithNamingPattern()

◆ CollaborativeDesign()

◆ ConfigurationContext()

◆ ContentDefinition()

◆ CreateAttributeTitleToNamingPatternMap()

◆ Finder()

◆ FindObject() [1/2]

◆ FindObject() [2/2]

◆ GenerateResults()

◆ GetItemNamingRulePatterns()

◆ GetItemRevisionNamingRules()

◆ GetSubsetLogicalObjects()

◆ GetSubsets()

◆ NX_DEPRECATED() [1/4]

◆ NX_DEPRECATED() [2/4]

◆ NX_DEPRECATED() [3/4]

◆ NX_DEPRECATED() [4/4]

◆ Recipe()

◆ SearchResults()

◆ SetAddAllSubordinates()

◆ SetCollaborativeDesign()

◆ SetContentDefinition()

◆ SetSubsetDescription()

◆ SetSubsetName()

◆ SetViewedPartitionScheme()

◆ SubsetType()

◆ TargetEffectivityTable()

◆ TargetPartitionList()

◆ UpdateConfigurationContext()

◆ UpdateSubsetConfigurationOfDependentSubset()

◆ UpdateSubsetTargetPropertiesOfDependentSubset()

◆ ViewedPartitionScheme()

◆ Workset()
