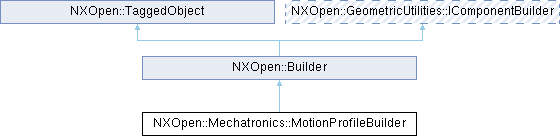

类 NXOpen::Mechatronics::MotionProfileBuilder 继承关系图:

Public 类型
enum	MasterValueUnit { MasterValueUnitLinear , MasterValueUnitRotary , MasterValueUnitTime }
enum	ProfileCyclicType { ProfileCyclicTypeRelativeCyclic , ProfileCyclicTypeCyclic , ProfileCyclicTypeNonCyclic }
enum	SlaveValueUnit { SlaveValueUnitLinearPosition , SlaveValueUnitRotaryPosition , SlaveValueUnitLinearSpeed , SlaveValueUnitRotarySpeed }

Public 成员函数
void	AddElement (NXOpen::NXObject part, const char name, double masterPos, double slavePos, double vin, double vout, double ain, double aout, bool vinEqVout, bool ainEqAout, bool constantSpeed)
void	AddElement (NXOpen::NXObject *part, const NXString &name, double masterPos, double slavePos, double vin, double vout, double ain, double aout, bool vinEqVout, bool ainEqAout, bool constantSpeed)
void	ClearElements ()
NXOpen::Mechatronics::MotionProfileBuilder::ProfileCyclicType	CyclicType ()
bool	IsForElecCam ()
NXOpen::Expression *	MasterMaximum ()
NXOpen::Expression *	MasterMinimum ()
NXOpen::Mechatronics::MotionProfileBuilder::MasterValueUnit	MasterUnit ()
NXString	Name ()
void	SetCyclicType (NXOpen::Mechatronics::MotionProfileBuilder::ProfileCyclicType cyclicType)
void	SetForElecCam (bool isForElecCam)
void	SetMasterUnit (NXOpen::Mechatronics::MotionProfileBuilder::MasterValueUnit masterUnit)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetSlaveUnit (NXOpen::Mechatronics::MotionProfileBuilder::SlaveValueUnit slaveUnit)
NXOpen::Expression *	SlaveMaximum ()
NXOpen::Expression *	SlaveMinimum ()
NXOpen::Mechatronics::MotionProfileBuilder::SlaveValueUnit	SlaveUnit ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_MotionProfileBuilderBuilder

详细描述

运动轮廓构建器

表示 NXOpen::Mechatronics::MotionProfile 的构造器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::MotionProfileCollection::CreateMotionProfileBuilder

创建于 NX7.5.1.

成员枚举类型说明

◆ MasterValueUnit

enum NXOpen::Mechatronics::MotionProfileBuilder::MasterValueUnit

主导值单位类型

枚举值
MasterValueUnitLinear	线性
MasterValueUnitRotary	旋转
MasterValueUnitTime	时间

◆ ProfileCyclicType

enum NXOpen::Mechatronics::MotionProfileBuilder::ProfileCyclicType

表示应采用的循环类型。凸轮轮廓类型可在非循环、循环和相对循环之间切换。

枚举值
ProfileCyclicTypeRelativeCyclic	相对循环
ProfileCyclicTypeCyclic	循环
ProfileCyclicTypeNonCyclic	非循环

◆ SlaveValueUnit

enum NXOpen::Mechatronics::MotionProfileBuilder::SlaveValueUnit

从导值单位类型

枚举值
SlaveValueUnitLinearPosition	线性位置
SlaveValueUnitRotaryPosition	旋转位置
SlaveValueUnitLinearSpeed	线性速度
SlaveValueUnitRotarySpeed	旋转速度

成员函数说明

◆ AddElement() [1/2]

void NXOpen::Mechatronics::MotionProfileBuilder::AddElement	(	NXOpen::NXObject *	part,
		const char *	name,
		double	masterPos,
		double	slavePos,
		double	vin,
		double	vout,
		double	ain,
		double	aout,
		bool	vinEqVout,
		bool	ainEqAout,
		bool	constantSpeed )

向构建器添加元素。
创建于NX8.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

part	part
name	name
masterPos	masterpos
slavePos	slavepos
vin	vin
vout	vout
ain	ain
aout	aout
vinEqVout	vineqvout
ainEqAout	aineqaout
constantSpeed	constantspeed

◆ AddElement() [2/2]

void NXOpen::Mechatronics::MotionProfileBuilder::AddElement	(	NXOpen::NXObject *	part,
		const NXString &	name,
		double	masterPos,
		double	slavePos,
		double	vin,
		double	vout,
		double	ain,
		double	aout,
		bool	vinEqVout,
		bool	ainEqAout,
		bool	constantSpeed )

向构建器添加元素。
创建于NX8.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

part	part
name	name
masterPos	masterpos
slavePos	slavepos
vin	vin
vout	vout
ain	ain
aout	aout
vinEqVout	vineqvout
ainEqAout	aineqaout
constantSpeed	constantspeed

◆ ClearElements()

void NXOpen::Mechatronics::MotionProfileBuilder::ClearElements ( )

清除函数表的元素。
创建于NX1872.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ CyclicType()

NXOpen::Mechatronics::MotionProfileBuilder::ProfileCyclicType NXOpen::Mechatronics::MotionProfileBuilder::CyclicType ( )

获取凸轮轮廓的循环类型。
创建于NX9.0.0。

许可证要求：无

◆ IsForElecCam()

bool NXOpen::Mechatronics::MotionProfileBuilder::IsForElecCam ( )

返回运动轮廓是否设计用于电子凸轮的指示器
于NX9.0.0版本创建。

许可要求 : 无

◆ MasterMaximum()

NXOpen::Expression * NXOpen::Mechatronics::MotionProfileBuilder::MasterMaximum ( )

获取主动件最大值。
创建于NX7.5.1。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ MasterMinimum()

NXOpen::Expression * NXOpen::Mechatronics::MotionProfileBuilder::MasterMinimum ( )

获取主动件最小值。
创建于NX7.5.1。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ MasterUnit()

NXOpen::Mechatronics::MotionProfileBuilder::MasterValueUnit NXOpen::Mechatronics::MotionProfileBuilder::MasterUnit ( )

获取主动件单位。
创建于NX7.5.1。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ Name()

NXString NXOpen::Mechatronics::MotionProfileBuilder::Name ( )

返回名称
创建于 NX7.5.1.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ SetCyclicType()

void NXOpen::Mechatronics::MotionProfileBuilder::SetCyclicType ( NXOpen::Mechatronics::MotionProfileBuilder::ProfileCyclicType cyclicType )

设置凸轮轮廓的循环类型。
创建于NX9.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

cyclicType cyclictype

◆ SetForElecCam()

void NXOpen::Mechatronics::MotionProfileBuilder::SetForElecCam ( bool isForElecCam )

设置运动轮廓是否设计用于电子凸轮的指示器
于NX9.0.0版本创建。

许可要求 : nx_mcd_core ("机电概念设计器")

参数

isForElecCam 电子凸轮指示器

◆ SetMasterUnit()

void NXOpen::Mechatronics::MotionProfileBuilder::SetMasterUnit ( NXOpen::Mechatronics::MotionProfileBuilder::MasterValueUnit masterUnit )

设置主动件单位。
创建于NX7.5.1。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

masterUnit masterunit

◆ SetName() [1/2]

void NXOpen::Mechatronics::MotionProfileBuilder::SetName ( const char * name )

设置名称
创建于 NX7.5.1.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

name 名称

◆ SetName() [2/2]

void NXOpen::Mechatronics::MotionProfileBuilder::SetName ( const NXString & name )

设置名称
创建于 NX7.5.1.

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

name 名称

◆ SetSlaveUnit()

void NXOpen::Mechatronics::MotionProfileBuilder::SetSlaveUnit ( NXOpen::Mechatronics::MotionProfileBuilder::SlaveValueUnit slaveUnit )

设置从动件单位。
创建于NX7.5.1。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

slaveUnit slaveunit

◆ SlaveMaximum()

NXOpen::Expression * NXOpen::Mechatronics::MotionProfileBuilder::SlaveMaximum ( )

获取从动件最大值。
创建于NX7.5.1。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ SlaveMinimum()

NXOpen::Expression * NXOpen::Mechatronics::MotionProfileBuilder::SlaveMinimum ( )

获取从动件最小值。
创建于NX7.5.1。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ SlaveUnit()

NXOpen::Mechatronics::MotionProfileBuilder::SlaveValueUnit NXOpen::Mechatronics::MotionProfileBuilder::SlaveUnit ( )

获取从动件单位。
创建于NX7.5.1。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
