NXOpen::Annotations::Table类 参考

表格 更多...

#include <Annotations_Table.hxx>

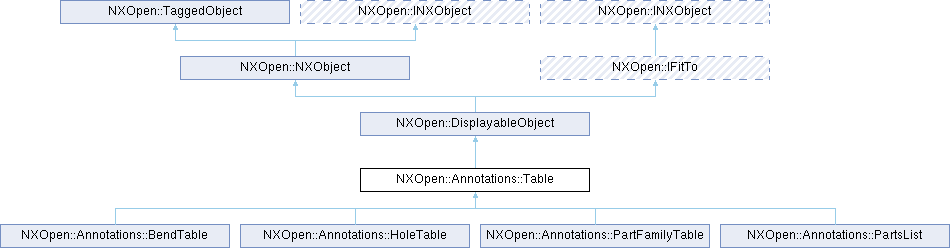

类 NXOpen::Annotations::Table 继承关系图:
NXOpen::DisplayableObject NXOpen::NXObject NXOpen::IFitTo NXOpen::TaggedObject NXOpen::INXObject NXOpen::INXObject NXOpen::Annotations::BendTable NXOpen::Annotations::HoleTable NXOpen::Annotations::PartFamilyTable NXOpen::Annotations::PartsList

Public 类型

enum  InsertColumnsType { InsertColumnsTypeLeft , InsertColumnsTypeRight }
enum  InsertRowsType { InsertRowsTypeAbove , InsertRowsTypeBelow }
Public 类型 继承自 NXOpen::DisplayableObject
enum  ObjectFont {
  ObjectFontSolid = 1 , ObjectFontDashed , ObjectFontPhantom , ObjectFontCenterline ,
  ObjectFontDotted , ObjectFontLongDashed , ObjectFontDottedDashed , ObjectFontEight = 11 ,
  ObjectFontNine , ObjectFontTen , ObjectFontEleven
}
enum  ObjectWidth {
  ObjectWidthNormal , ObjectWidthThick , ObjectWidthThin , ObjectWidthOne = 5 ,
  ObjectWidthTwo , ObjectWidthThree , ObjectWidthFour , ObjectWidthFive ,
  ObjectWidthSix , ObjectWidthSeven , ObjectWidthEight , ObjectWidthNine
}
Public 类型 继承自 NXOpen::NXObject
enum  AttributeType {
  AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger ,
  AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference ,
  AttributeTypeAny = 100
}
enum  DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数

void DoUpdate ()
void EditCellText (NXOpen::DisplayableObject *tableCell, const char *text)
void EditCellText (NXOpen::DisplayableObject *tableCell, const NXString &text)
void EvaluateRulesAndUpdate ()
void InsertColumns (const std::vector< NXOpen::DisplayableObject * > &selectedColumns, NXOpen::Annotations::Table::InsertColumnsType insertColumnsInTabularNote)
void InsertHeaderRow ()
void InsertRows (const std::vector< NXOpen::DisplayableObject * > &selectedRows, NXOpen::Annotations::Table::InsertRowsType insertRowsInTabularNote)
bool IsRowLocked (NXOpen::DisplayableObject *row)
void LockUnlockRows (const std::vector< NXOpen::DisplayableObject * > &rows)
void ResizeRowsCols (const std::vector< NXOpen::DisplayableObject * > &rowsOrColumns, double resizeValue)
void SaveAsTemplate (const char *filePath)
void SaveAsTemplate (const NXString &filePath)
Public 成员函数 继承自 NXOpen::DisplayableObject
void Blank ()
int Color ()
void Highlight ()
bool IsBlanked ()
int Layer ()
NXOpen::DisplayableObject::ObjectFont LineFont ()
NXOpen::DisplayableObject::ObjectWidth LineWidth ()
NXOpen::Point3d NameLocation ()
void RedisplayObject ()
void RemoveViewDependency ()
void SetColor (int color)
void SetLayer (int layer)
void SetLineFont (NXOpen::DisplayableObject::ObjectFont font)
void SetLineWidth (NXOpen::DisplayableObject::ObjectWidth width)
void SetNameLocation (const NXOpen::Point3d &location)
void Unblank ()
void Unhighlight ()
Public 成员函数 继承自 NXOpen::NXObject
NXOpen::AttributeIterator * CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject * FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject * FindObject (const NXString &journalIdentifier)
bool GetBooleanUserAttribute (const char *title, int index)
bool GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const NXString &title, int index)
int GetIntegerAttribute (const char *title)
int GetIntegerUserAttribute (const char *title, int index)
int GetIntegerUserAttribute (const NXString &title, int index)
bool GetNextUserAttribute (NXOpen::AttributeIterator *iterator, NXOpen::NXObject::AttributeInformation *info)
NXString GetPdmReferenceAttributeValue (const char *attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
NXString GetPdmReferenceAttributeValue (const NXString &attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
double GetRealAttribute (const char *title)
double GetRealUserAttribute (const char *title, int index)
double GetRealUserAttribute (const NXString &title, int index)
NXString GetReferenceAttribute (const char *title)
NXString GetStringAttribute (const char *title)
NXString GetStringUserAttribute (const char *title, int index)
NXString GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString GetTimeUserAttribute (const char *title, int index)
NXString GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (NXOpen::AttributeIterator *iterator)
int GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * > GetUserAttributeSourceObjects ()
bool HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool IsOccurrence ()
virtual NXString JournalIdentifier ()
virtual NXString Name ()
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component * OwningComponent ()
virtual NXOpen::BasePart * OwningPart ()
virtual void Print ()
virtual NXOpen::INXObject * Prototype ()
void SetAttribute (const char *title)
void SetAttribute (const char *title, const char *value)
void SetAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetAttribute (const char *title, double value)
void SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void SetAttribute (const char *title, int value)
void SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void SetAttribute (const char *title, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void SetName (const char *name)
virtual void SetName (const NXString &name)
void SetPdmReferenceAttribute (const char *attributeTitle, const char *attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetReferenceAttribute (const char *title, const char *value)
void SetReferenceAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeAttribute (const char *title, const char *value)
void SetTimeAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _TableBuilder

额外继承的成员函数

Public 属性 继承自 NXOpen::NXObject
NXOpen::Update::Option option
const NXString NXOpen::Update::Option option
double NXOpen::Update::Option option
int NXOpen::Update::Option option
const NXString & value
double value
int value

详细描述

表格

表示一个 NXOpen::Annotations::Table 。 此类表示一个表格注释。
这是一个抽象类，无法实例化。

创建于NX8.0.0。

成员枚举类型说明

◆ InsertColumnsType

enum NXOpen::Annotations::Table::InsertColumnsType

表示列的插入模式

枚举值
InsertColumnsTypeLeft

在左侧插入列

InsertColumnsTypeRight

在右侧插入列

◆ InsertRowsType

enum NXOpen::Annotations::Table::InsertRowsType

表示行的插入模式

枚举值
InsertRowsTypeAbove

在上方插入行

InsertRowsTypeBelow

在下方插入行

成员函数说明

◆ DoUpdate()

void NXOpen::Annotations::Table::DoUpdate ( )

更新表格注释
创建于NX8.0.0。

许可要求：无

◆ EditCellText() [1/2]

void NXOpen::Annotations::Table::EditCellText ( NXOpen::DisplayableObject * tableCell,
const char * text )

编辑单元格文本
创建于NX12.0.0。

许可要求：geometric_tol ("GDT") 或 drafting ("DRAFTING")

参数
tableCell要编辑单元格文本的表格单元格对象。
text用于编辑表格单元格对象单元格文本的文本。

◆ EditCellText() [2/2]

void NXOpen::Annotations::Table::EditCellText ( NXOpen::DisplayableObject * tableCell,
const NXString & text )

编辑单元格文本
创建于NX12.0.0。

许可要求：geometric_tol ("GDT") 或 drafting ("DRAFTING")

参数
tableCell要编辑单元格文本的表格单元格对象。
text用于编辑表格单元格对象单元格文本的文本。

◆ EvaluateRulesAndUpdate()

void NXOpen::Annotations::Table::EvaluateRulesAndUpdate ( )

评估规则并更新表格注释
创建于NX8.5.0。

许可要求：无

◆ InsertColumns()

void NXOpen::Annotations::Table::InsertColumns ( const std::vector< NXOpen::DisplayableObject * > & selectedColumns,
NXOpen::Annotations::Table::InsertColumnsType insertColumnsInTabularNote )

插入列
创建于NX12.0.0。

许可要求：geometric_tol ("GDT") 或 drafting ("DRAFTING")

参数
selectedColumns用于插入新行的选定表格列对象数组。
insertColumnsInTabularNote要在表格中插入表格列的位置。

◆ InsertHeaderRow()

void NXOpen::Annotations::Table::InsertHeaderRow ( )

插入标题行
创建于NX12.0.0。

许可要求：geometric_tol ("GDT") 或 drafting ("DRAFTING")

◆ InsertRows()

void NXOpen::Annotations::Table::InsertRows ( const std::vector< NXOpen::DisplayableObject * > & selectedRows,
NXOpen::Annotations::Table::InsertRowsType insertRowsInTabularNote )

插入行
创建于NX12.0.0。

许可要求：geometric_tol ("GDT") 或 drafting ("DRAFTING")

参数
selectedRows用于插入新行的选定表格行对象数组。
insertRowsInTabularNote要在表格中插入表格行的位置。

◆ IsRowLocked()

bool NXOpen::Annotations::Table::IsRowLocked ( NXOpen::DisplayableObject * row)

检查行锁定/解锁状态
创建于NX12.0.0。

许可要求：geometric_tol ("GDT") 或 drafting ("DRAFTING")

参数
row行

◆ LockUnlockRows()

void NXOpen::Annotations::Table::LockUnlockRows ( const std::vector< NXOpen::DisplayableObject * > & rows)

锁定或解锁行
创建于NX12.0.0。

许可要求：geometric_tol ("GDT") 或 drafting ("DRAFTING")

参数
rows要锁定或解锁的表格行对象数组。

◆ ResizeRowsCols()

void NXOpen::Annotations::Table::ResizeRowsCols ( const std::vector< NXOpen::DisplayableObject * > & rowsOrColumns,
double resizeValue )

调整行和列的大小
创建于NX12.0.0。

许可要求：geometric_tol ("GDT") 或 drafting ("DRAFTING")

参数
rowsOrColumns要调整大小的表格行或列对象。
resizeValue调整行或列大小的值。

◆ SaveAsTemplate() [1/2]

void NXOpen::Annotations::Table::SaveAsTemplate ( const char * filePath)

将零件列表或表格另存为模板
创建于NX1847.0.0。

许可要求：无

参数
filePath带完整路径的模板文件名

◆ SaveAsTemplate() [2/2]

void NXOpen::Annotations::Table::SaveAsTemplate ( const NXString & filePath)

将零件列表或表格另存为模板
创建于NX1847.0.0。

许可要求：无

参数
filePath带完整路径的模板文件名
