表示一个 NXOpen::Mechatronics::LightCurtain 构建器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::LightCurtainCollection::CreateLightCurtainBuilder

于NX1953.0.0版本创建。
更多...

#include <Mechatronics_LightCurtainBuilder.hxx>

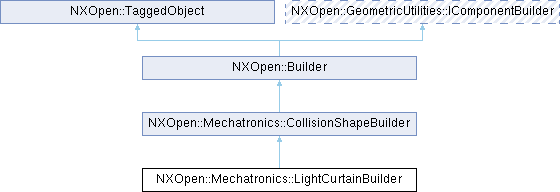

类 NXOpen::Mechatronics::LightCurtainBuilder 继承关系图:

Public 类型
enum	BeamTypes { BeamTypesSingleBeam , BeamTypesThreeBeams , BeamTypesFiveBeams }

Public 成员函数
NXOpen::Expression *	Angle ()
	返回光束发散角。在 NX1953.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Mechatronics::LightCurtainBuilder::BeamTypes	BeamType ()
	光束类型。于NX1953.0.0版本创建。许可要求 : nx_mcd_core ("Mechatronics Concept Designer")
int	Category ()
int	Count ()
	返回光源数量。在 NX1953.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	CycleTime ()
	返回响应时间。在 NX1953.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
NXString	ExcludedBeams ()
	返回排除的光束。在 NX1980.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	FieldHeight ()
	返回光幕的保护区域高度。在 NX1953.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::SelectNXObjectList *	Geometry ()
	几何体。可以是 NXOpen::Mechatronics::RigidBody 或 NXOpen::Assemblies::ComponentAssembly 若存在刚体，则光幕将随刚体一起移动。于NX1953.0.0版本创建。许可要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXString	Name ()
	返回名称。在 NX1953.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	Range ()
	返回光幕的保护区域宽度。在 NX1953.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
void	SetBeamType (NXOpen::Mechatronics::LightCurtainBuilder::BeamTypes beamType)
	光束类型。于NX1953.0.0版本创建。许可要求 : nx_mcd_core ("Mechatronics Concept Designer")
void	SetCategory (int category)
void	SetCount (int count)
	设置光源数量。在 NX1953.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
void	SetExcludedBeams (const char *excludedBeams)
	设置排除的光束。在 NX1980.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
void	SetExcludedBeams (const NXString &excludedBeams)
	设置排除的光束。在 NX1980.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
void	SetGeometry (const std::vector< NXOpen::NXObject * > &geometries)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetShowInSimulation (bool show)
	设置仿真期间显示的选项。在 NX1980.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
bool	ShowInSimulation ()
	返回仿真期间显示的选项。在 NX1980.0.0 中创建。许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
Public 成员函数继承自 NXOpen::Mechatronics::CollisionShapeBuilder
NXOpen::Point *	CenterPoint ()
NXOpen::Expression *	Height ()
NXOpen::Expression *	Length ()
NXOpen::CoordinateSystem *	Orientation ()
NXOpen::Expression *	Radius ()
void	SetCenterPoint (NXOpen::Point *centerPoint)
void	SetOrientation (NXOpen::CoordinateSystem *orientation)
NXOpen::Expression *	Width ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_LightCurtainBuilderBuilder

详细描述

表示一个 NXOpen::Mechatronics::LightCurtain 构建器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::LightCurtainCollection::CreateLightCurtainBuilder

于NX1953.0.0版本创建。

光幕构建器

成员枚举类型说明

◆ BeamTypes

enum NXOpen::Mechatronics::LightCurtainBuilder::BeamTypes

光束类型选项。

枚举值
BeamTypesSingleBeam	单光束
BeamTypesThreeBeams	3重交叉光束
BeamTypesFiveBeams	5重交叉光束

成员函数说明

◆ BeamType()

NXOpen::Mechatronics::LightCurtainBuilder::BeamTypes NXOpen::Mechatronics::LightCurtainBuilder::BeamType ( )

光束类型。
于NX1953.0.0版本创建。

许可要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ Category()

int NXOpen::Mechatronics::LightCurtainBuilder::Category ( )

返回类别。值应在 0 到 16 之间。
创建于 NX2406.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ Geometry()

NXOpen::SelectNXObjectList * NXOpen::Mechatronics::LightCurtainBuilder::Geometry ( )

几何体。可以是 NXOpen::Mechatronics::RigidBody 或 NXOpen::Assemblies::ComponentAssembly 若存在刚体，则光幕将随刚体一起移动。
于NX1953.0.0版本创建。

许可要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ SetBeamType()

void NXOpen::Mechatronics::LightCurtainBuilder::SetBeamType ( NXOpen::Mechatronics::LightCurtainBuilder::BeamTypes beamType )

光束类型。
于NX1953.0.0版本创建。

许可要求 : nx_mcd_core ("Mechatronics Concept Designer")

设置

参数

beamType 光束类型

◆ SetCategory()

void NXOpen::Mechatronics::LightCurtainBuilder::SetCategory ( int category )

设置类别。值应在 0 到 16 之间。
创建于 NX2406.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

category 类别

◆ SetCount()

void NXOpen::Mechatronics::LightCurtainBuilder::SetCount ( int count )

设置光源数量。
在 NX1953.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

count count

◆ SetExcludedBeams() [1/2]

void NXOpen::Mechatronics::LightCurtainBuilder::SetExcludedBeams ( const char * excludedBeams )

设置排除的光束。
在 NX1980.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

excludedBeams excludedbeams

◆ SetExcludedBeams() [2/2]

void NXOpen::Mechatronics::LightCurtainBuilder::SetExcludedBeams ( const NXString & excludedBeams )

设置排除的光束。
在 NX1980.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

excludedBeams excludedbeams

◆ SetGeometry()

void NXOpen::Mechatronics::LightCurtainBuilder::SetGeometry ( const std::vector< NXOpen::NXObject * > & geometries )

设置几何体
于NX1953.0.0版本创建。

许可要求 : nx_mcd_core ("Mechatronics Concept Designer")

参数

geometries 输入几何体

◆ SetName() [1/2]

void NXOpen::Mechatronics::LightCurtainBuilder::SetName ( const char * name )

设置名称。
创建于 NX1953.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

name 名称

◆ SetName() [2/2]

void NXOpen::Mechatronics::LightCurtainBuilder::SetName ( const NXString & name )

设置名称。
创建于 NX1953.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

name 名称

◆ SetShowInSimulation()

void NXOpen::Mechatronics::LightCurtainBuilder::SetShowInSimulation ( bool show )

设置仿真期间显示的选项。
在 NX1980.0.0 中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

show show
