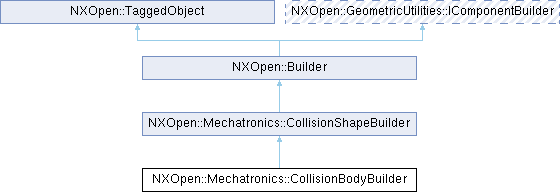

类 NXOpen::Mechatronics::CollisionBodyBuilder 继承关系图:

Public 类型
enum	CollisionShapeTypes { CollisionShapeTypesBox , CollisionShapeTypesSphere , CollisionShapeTypesCylinder , CollisionShapeTypesCapsule , CollisionShapeTypesConvex , CollisionShapeTypesMultiConvex , CollisionShapeTypesHole , CollisionShapeTypesMesh , CollisionShapeTypesUserDefinedConvex }
enum	ShapePropertyTypes { ShapePropertyTypesAutomatic , ShapePropertyTypesUserDefined }

Public 成员函数
void	CalculateConvex ()
void	CalculateHole ()
void	CalculateMesh ()
void	CalculateMultiConvex ()
void	CalculateUserDefinedConvex ()
	碰撞的多凸体。调用此函数更新凸基最新截面分析结果。于 NX2212.0.0 中创建。许可证要求：nx_mcd_core（"机电概念设计器"）
int	Category ()
double	CollisionFactor ()
NXOpen::Mechatronics::CollisionMaterial *	CollisionMaterial ()
NXOpen::Mechatronics::CollisionBodyBuilder::ShapePropertyTypes	CollisionProperties ()
NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypes	CollisionShape ()
void	DeleteTempFacetsAndHideCsao ()
	为 CSAO 从实体中删除所有临时创建的小平面。创建于 NX2212.0.0。许可证要求：nx_mcd_core（"机电概念设计器"）
void	ExecuteCollisionSection ()
	通过截面分析结果分割目标并分别计算凸体的操作。于 NX2212.0.0 中创建。许可证要求：nx_mcd_core（"机电概念设计器"）
NXOpen::SelectNXObjectList *	Geometry ()
NXOpen::GeometricAnalysis::SectionAnalysis::SectionAnalysisExObject *	GetCsao ()
	用于分割为面凸体的 csao 对象。该对象可为 NXOpen::GeometricAnalysis::SectionAnalysis::SectionAnalysisExObject。于 NX2212.0.0 中创建。许可证要求：nx_mcd_core（"机电概念设计器"）
NXOpen::NXObject *	GetFacetFromSolid (NXOpen::NXObject *solidTag)
	从实体几何创建或获取分面几何。
bool	HighlightOnCollision ()
NXString	Name ()
NXOpen::Expression *	Offset ()
bool	PauseOnceCollide ()
	一旦发生碰撞就暂停。创建于 NX2212.0.0。许可证要求：nx_mcd_core（"机电概念设计器"）
void	SetCategory (int category)
void	SetCollisionFactor (double factor)
void	SetCollisionMaterial (NXOpen::Mechatronics::CollisionMaterial *collisionMaterial)
void	SetCollisionProperties (NXOpen::Mechatronics::CollisionBodyBuilder::ShapePropertyTypes collisionProperties)
void	SetCollisionShape (NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypes collisionShape)
void	SetCsao (NXOpen::GeometricAnalysis::SectionAnalysis::SectionAnalysisExObject *csaoTag)
	用于分割为面凸体的 csao 对象。于 NX2212.0.0 中创建。许可证要求：nx_mcd_core（"机电概念设计器"）
void	SetGeometry (const std::vector< NXOpen::NXObject * > &geometries)
void	SetHighlightOnCollision (bool highlight)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetPauseOnceCollide (bool pause)
	一旦发生碰撞就暂停。创建于 NX2212.0.0。许可证要求：nx_mcd_core（"机电概念设计器"）
void	SetStickCollision (bool stickCollision)
void	SetThickness (bool thickness)
bool	StickCollision ()
bool	Thickness ()
Public 成员函数继承自 NXOpen::Mechatronics::CollisionShapeBuilder
NXOpen::Point *	CenterPoint ()
NXOpen::Expression *	Height ()
NXOpen::Expression *	Length ()
NXOpen::CoordinateSystem *	Orientation ()
NXOpen::Expression *	Radius ()
void	SetCenterPoint (NXOpen::Point *centerPoint)
void	SetOrientation (NXOpen::CoordinateSystem *orientation)
NXOpen::Expression *	Width ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_CollisionBodyBuilderBuilder

详细描述

碰撞体构建器

表示一个 NXOpen::Mechatronics::CollisionBodyBuilder 。
要创建此类的新实例，请使用 NXOpen::Mechatronics::CollisionBodyCollection::CreateCollisionBodyBuilder

于NX7.5.1中创建。

成员枚举类型说明

◆ CollisionShapeTypes

enum NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypes

碰撞形状类型。

枚举值
CollisionShapeTypesBox	长方体
CollisionShapeTypesSphere	球体
CollisionShapeTypesCylinder	圆柱体
CollisionShapeTypesCapsule	胶囊体
CollisionShapeTypesConvex	凸面体
CollisionShapeTypesMultiConvex	多凸面体
CollisionShapeTypesHole	孔
CollisionShapeTypesMesh	网格
CollisionShapeTypesUserDefinedConvex	用户定义凸面体

◆ ShapePropertyTypes

enum NXOpen::Mechatronics::CollisionBodyBuilder::ShapePropertyTypes

形状计算选项。

枚举值
ShapePropertyTypesAutomatic	自动
ShapePropertyTypesUserDefined	用户定义

成员函数说明

◆ CalculateConvex()

void NXOpen::Mechatronics::CollisionBodyBuilder::CalculateConvex ( )

碰撞体的凸包。当NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypes 设置为NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesConvex 时，调用此函数生成凸包。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ CalculateHole()

void NXOpen::Mechatronics::CollisionBodyBuilder::CalculateHole ( )

碰撞孔。当 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypes 设置为 NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesHole 时，调用此函数生成孔。
于 NX2007.0.0 中创建。
许可证要求：nx_mcd_core（"机电概念设计器"）

◆ CalculateMesh()

void NXOpen::Mechatronics::CollisionBodyBuilder::CalculateMesh ( )

碰撞体的网格。当NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypes 设置为NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesMesh 时，调用此函数生成网格。
创建于NX9.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ CalculateMultiConvex()

void NXOpen::Mechatronics::CollisionBodyBuilder::CalculateMultiConvex ( )

碰撞体的多凸包。当NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypes 设置为NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypesMultiConvex 时，调用此函数生成多凸包。
创建于NX9.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ Category()

int NXOpen::Mechatronics::CollisionBodyBuilder::Category ( )

获取类别。范围应在0到16之间。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ CollisionFactor()

double NXOpen::Mechatronics::CollisionBodyBuilder::CollisionFactor ( )

获取碰撞系数。其值应介于 0 和 1.0 之间。
于 NX9.0.0 中创建。
许可证要求：nx_mcd_core（"机电概念设计器"）

◆ CollisionMaterial()

NXOpen::Mechatronics::CollisionMaterial * NXOpen::Mechatronics::CollisionBodyBuilder::CollisionMaterial ( )

获取材料。可以是NXOpen::Mechatronics::CollisionMaterial 类型。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ CollisionProperties()

NXOpen::Mechatronics::CollisionBodyBuilder::ShapePropertyTypes NXOpen::Mechatronics::CollisionBodyBuilder::CollisionProperties ( )

获取形状属性类型。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ CollisionShape()

NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypes NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShape ( )

获取形状类型。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ Geometry()

NXOpen::SelectNXObjectList * NXOpen::Mechatronics::CollisionBodyBuilder::Geometry ( )

返回几何体。可以是 NXOpen::Assemblies::ComponentAssembly 、NXOpen::Point NXOpen::Face 、NXOpen::Edge 、体和曲线。
于NX7.5.1中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ GetFacetFromSolid()

NXOpen::NXObject * NXOpen::Mechatronics::CollisionBodyBuilder::GetFacetFromSolid ( NXOpen::NXObject * solidTag )

从实体几何创建或获取分面几何。

返回: 结果分面
于 NX2212.0.0 中创建。
许可证要求：nx_mcd_core（"机电概念设计器"）

参数

solidTag 输入实体

◆ HighlightOnCollision()

bool NXOpen::Mechatronics::CollisionBodyBuilder::HighlightOnCollision ( )

获取碰撞时高亮。
创建于NX9.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ Name()

NXString NXOpen::Mechatronics::CollisionBodyBuilder::Name ( )

获取名称。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ Offset()

NXOpen::Expression * NXOpen::Mechatronics::CollisionBodyBuilder::Offset ( )

获取碰撞形状孔的厚度偏移。
于 NX2007.0.0 中创建。
许可证要求：nx_mcd_core（"机电概念设计器"）

◆ PauseOnceCollide()

bool NXOpen::Mechatronics::CollisionBodyBuilder::PauseOnceCollide ( )

一旦发生碰撞就暂停。
创建于 NX2212.0.0。

许可证要求：nx_mcd_core（"机电概念设计器"）

返回

◆ SetCategory()

void NXOpen::Mechatronics::CollisionBodyBuilder::SetCategory ( int category )

设置类别。范围应在0到16之间。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

category 类别

◆ SetCollisionFactor()

void NXOpen::Mechatronics::CollisionBodyBuilder::SetCollisionFactor ( double factor )

设置碰撞系数。其值应介于 0 和 1.0 之间。
于 NX9.0.0 中创建。
许可证要求：nx_mcd_core（"机电概念设计器"）

参数

factor 系数

◆ SetCollisionMaterial()

void NXOpen::Mechatronics::CollisionBodyBuilder::SetCollisionMaterial ( NXOpen::Mechatronics::CollisionMaterial * collisionMaterial )

设置材料。可以是NXOpen::Mechatronics::CollisionMaterial 类型。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

collisionMaterial 碰撞材料

◆ SetCollisionProperties()

void NXOpen::Mechatronics::CollisionBodyBuilder::SetCollisionProperties ( NXOpen::Mechatronics::CollisionBodyBuilder::ShapePropertyTypes collisionProperties )

设置形状属性类型。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

collisionProperties 碰撞属性

◆ SetCollisionShape()

void NXOpen::Mechatronics::CollisionBodyBuilder::SetCollisionShape ( NXOpen::Mechatronics::CollisionBodyBuilder::CollisionShapeTypes collisionShape )

设置形状类型。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

collisionShape 碰撞形状

◆ SetCsao()

void NXOpen::Mechatronics::CollisionBodyBuilder::SetCsao ( NXOpen::GeometricAnalysis::SectionAnalysis::SectionAnalysisExObject * csaoTag )

用于分割为面凸体的 csao 对象。
于 NX2212.0.0 中创建。
许可证要求：nx_mcd_core（"机电概念设计器"）

参数

csaoTag csaotag

◆ SetGeometry()

void NXOpen::Mechatronics::CollisionBodyBuilder::SetGeometry ( const std::vector< NXOpen::NXObject * > & geometries )

设置几何体
于NX7.5.1中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

geometries 输入几何体

◆ SetHighlightOnCollision()

void NXOpen::Mechatronics::CollisionBodyBuilder::SetHighlightOnCollision ( bool highlight )

设置碰撞时的高亮。
于 NX9.0.0 中创建。
许可证要求：nx_mcd_core（"机电概念设计器"）

参数

highlight 高亮

◆ SetName() [1/2]

void NXOpen::Mechatronics::CollisionBodyBuilder::SetName ( const char * name )

设置名称。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

name 名称

◆ SetName() [2/2]

void NXOpen::Mechatronics::CollisionBodyBuilder::SetName ( const NXString & name )

设置名称。
创建于NX7.5.1。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

name 名称

◆ SetPauseOnceCollide()

void NXOpen::Mechatronics::CollisionBodyBuilder::SetPauseOnceCollide ( bool pause )

一旦发生碰撞就暂停。
创建于 NX2212.0.0。

许可证要求：nx_mcd_core（"机电概念设计器"）

设置

参数

pause 暂停

◆ SetStickCollision()

void NXOpen::Mechatronics::CollisionBodyBuilder::SetStickCollision ( bool stickCollision )

设置碰撞时粘连选项。若 stickCollision 为 true，则该碰撞体在仿真中会变成粘连的。
于 NX10.0.0 中创建。
许可证要求：nx_mcd_core（"机电概念设计器"）

参数

stickCollision 粘连碰撞

◆ SetThickness()

void NXOpen::Mechatronics::CollisionBodyBuilder::SetThickness ( bool thickness )

设置碰撞形状孔的厚度。
于 NX2007.0.0 中创建。
许可证要求：nx_mcd_core（"机电概念设计器"）

参数

thickness 厚度

◆ StickCollision()

bool NXOpen::Mechatronics::CollisionBodyBuilder::StickCollision ( )

获取碰撞时粘连选项。若 stickCollision 为 true，则该碰撞体在仿真中会变成粘连的。
于 NX10.0.0 中创建。
许可证要求：nx_mcd_core（"机电概念设计器"）

◆ Thickness()

bool NXOpen::Mechatronics::CollisionBodyBuilder::Thickness ( )

获取碰撞形状孔的厚度。
于 NX2007.0.0 中创建。
许可证要求：nx_mcd_core（"机电概念设计器"）
