NXOpen::MeasureDistanceBuilder类 参考

距离测量构建器 更多...

#include <MeasureDistanceBuilder.hxx>

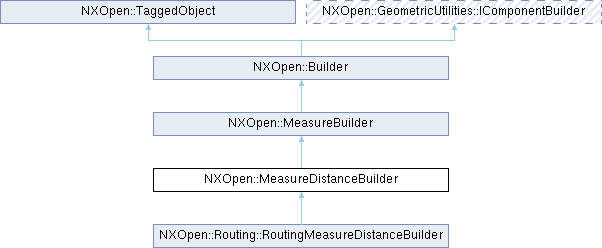

类 NXOpen::MeasureDistanceBuilder 继承关系图:

Public 类型
enum	DistanceType {   DistanceTypeDistance , DistanceTypeSmartDistance , DistanceTypeProjectedDistance , DistanceTypeSmartProjectedDistance ,   DistanceTypeScreenDistance , DistanceTypeLength , DistanceTypeRadius , DistanceTypeDiameter ,   DistanceTypePointsOnCurves , DistanceTypeRoutingPathLength , DistanceTypeBetweenSets }
enum	MeasureType {   MeasureTypeToAPoint , MeasureTypeMinimum , MeasureTypeLocalMinimum , MeasureTypeMaximum ,   MeasureTypeMinClearance , MeasureTypeMaxClearance }
Public 类型 继承自 NXOpen::MeasureBuilder
enum	AnnotationType { AnnotationTypeNone , AnnotationTypeShowDimension , AnnotationTypeCreateLine , AnnotationTypeCreateCsys }
enum	RequirementType { RequirementTypeNone , RequirementTypeNew , RequirementTypeExisting }

Public 成员函数
NXOpen::SelectDisplayableObject *	DiameterObjects ()
NXOpen::ScCollector *	DistanceCollector1 ()
NXOpen::ScCollector *	DistanceCollector2 ()
bool	IsExact ()
NXOpen::ScCollector *	LengthCollector ()
NXOpen::SelectDisplayableObjectList *	LengthObjects ()
NXOpen::MeasureDistanceBuilder::MeasureType	Mtype ()
NXOpen::SelectDisplayableObject *	Object1 ()
NXOpen::SelectDisplayableObject *	Object2 ()
NXOpen::Direction *	ProjectionVector ()
NXOpen::SelectDisplayableObject *	RadiusObjects ()
NXOpen::SelectDisplayableObjectList *	Set1 ()
NXOpen::SelectDisplayableObjectList *	Set2 ()
void	SetExact (bool isExact)
void	SetMtype (NXOpen::MeasureDistanceBuilder::MeasureType mtype)
void	SetProjectionVector (NXOpen::Direction *projectionVector)
Public 成员函数 继承自 NXOpen::MeasureBuilder
NXOpen::MeasureBuilder::AnnotationType	AnnotationMode ()
bool	InfoWindow ()
NXOpen::MeasureBuilder::RequirementType	RequirementMode ()
void	SetAnnotationMode (NXOpen::MeasureBuilder::AnnotationType atype)
void	SetInfoWindow (bool infoWindow)
void	SetRequirementMode (NXOpen::MeasureBuilder::RequirementType rtype)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_MeasureDistanceBuilderBuilder

详细描述

距离测量构建器

表示 NXOpen::MeasureDistanceBuilder
要创建此类的新实例，请使用 NXOpen::MeasureManager::CreateMeasureDistanceBuilder

于 NX5.0.0 中创建.

成员枚举类型说明

DistanceType

enum NXOpen::MeasureDistanceBuilder::DistanceType

距离测量的类型

枚举值
DistanceTypeDistance	距离
DistanceTypeSmartDistance	智能距离
DistanceTypeProjectedDistance	投影距离
DistanceTypeSmartProjectedDistance	智能投影距离
DistanceTypeScreenDistance	屏幕距离
DistanceTypeLength	长度
DistanceTypeRadius	半径
DistanceTypeDiameter	直径
DistanceTypePointsOnCurves	曲线上的点
DistanceTypeRoutingPathLength	布线路径长度
DistanceTypeBetweenSets	集合之间

MeasureType

enum NXOpen::MeasureDistanceBuilder::MeasureType

距离测量的子类型

枚举值
MeasureTypeToAPoint	到一点
MeasureTypeMinimum	最小值
MeasureTypeLocalMinimum	局部最小值
MeasureTypeMaximum	最大值
MeasureTypeMinClearance	最小间隙
MeasureTypeMaxClearance	最大间隙

成员函数说明

DiameterObjects()

NXOpen::SelectDisplayableObject * NXOpen::MeasureDistanceBuilder::DiameterObjects

(

)

返回直径对象
于 NX8.5.0 中创建.

许可证要求 : None

DistanceCollector1()

NXOpen::ScCollector * NXOpen::MeasureDistanceBuilder::DistanceCollector1

(

)

返回用于两个收集器之间距离的第一个对象收集器
于 NX8.5.0 中创建.

许可证要求 : None

DistanceCollector2()

NXOpen::ScCollector * NXOpen::MeasureDistanceBuilder::DistanceCollector2

(

)

返回用于两个收集器之间距离的第二个对象收集器
于 NX8.5.0 中创建.

许可证要求 : None

IsExact()

bool NXOpen::MeasureDistanceBuilder::IsExact

(

)

返回精确标志
于 NX7.5.0 中创建.

许可证要求 : None

LengthCollector()

NXOpen::ScCollector * NXOpen::MeasureDistanceBuilder::LengthCollector

(

)

返回长度对象收集器
于 NX8.5.0 中创建.

许可证要求 : None

LengthObjects()

NXOpen::SelectDisplayableObjectList * NXOpen::MeasureDistanceBuilder::LengthObjects

(

)

返回长度对象
于 NX5.0.0 中创建.

许可证要求 : None

Mtype()

NXOpen::MeasureDistanceBuilder::MeasureType NXOpen::MeasureDistanceBuilder::Mtype

(

)

返回测量类型
于 NX5.0.0 中创建.

许可证要求 : None

Object1()

NXOpen::SelectDisplayableObject * NXOpen::MeasureDistanceBuilder::Object1

(

)

返回对象1
于 NX5.0.0 中创建.

许可证要求 : None

Object2()

NXOpen::SelectDisplayableObject * NXOpen::MeasureDistanceBuilder::Object2

(

)

返回对象2
于 NX5.0.0 中创建.

许可证要求 : None

ProjectionVector()

NXOpen::Direction * NXOpen::MeasureDistanceBuilder::ProjectionVector

(

)

返回投影向量
于 NX5.0.0 中创建.

许可证要求 : None

RadiusObjects()

NXOpen::SelectDisplayableObject * NXOpen::MeasureDistanceBuilder::RadiusObjects

(

)

返回半径对象
于 NX5.0.0 中创建.

许可证要求 : None

Set1()

NXOpen::SelectDisplayableObjectList * NXOpen::MeasureDistanceBuilder::Set1

(

)

返回集合1
于 NX5.0.0 中创建.

许可证要求 : None

Set2()

NXOpen::SelectDisplayableObjectList * NXOpen::MeasureDistanceBuilder::Set2

(

)

返回集合2
于 NX5.0.0 中创建.

许可证要求 : None

SetExact()

void NXOpen::MeasureDistanceBuilder::SetExact

(

bool

isExact

)

设置精确标志
于 NX7.5.0 中创建.

许可证要求 : solid_modeling ("SOLIDS MODELING")

参数

isExact

isexact

SetMtype()

void NXOpen::MeasureDistanceBuilder::SetMtype

(

NXOpen::MeasureDistanceBuilder::MeasureType

mtype

)

设置测量类型
于 NX5.0.0 中创建.

许可证要求 : solid_modeling ("SOLIDS MODELING")

参数

mtype

mtype

SetProjectionVector()

void NXOpen::MeasureDistanceBuilder::SetProjectionVector

(

NXOpen::Direction *

projectionVector

)

设置投影向量
于 NX5.0.0 中创建.

许可证要求 : solid_modeling ("SOLIDS MODELING")

参数

projectionVector

projectionvector
