接头出口构建器更多...

#include <Weld_JointExitBuilder.hxx>

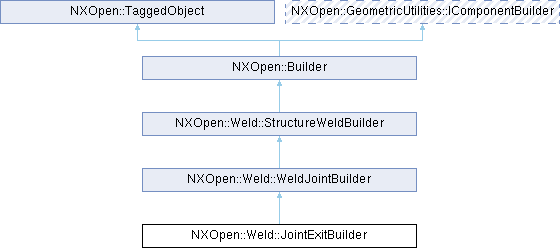

类 NXOpen::Weld::JointExitBuilder 继承关系图:

类
struct	FilletSizes

Public 类型
enum	BodySide { BodySideFirst , BodySideSecond }
enum	Positions { PositionsUpperChamfer , PositionsUpper , PositionsMiddle , PositionsLower , PositionsLowerChamfer }
Public 类型继承自 NXOpen::Weld::WeldJointBuilder
enum	Application { ApplicationStructureWelding , ApplicationRouting , ApplicationStructureDesign }
enum	CoordinateSystem { CoordinateSystemAbsolute , CoordinateSystemShip }
enum	DestinationTypes { DestinationTypesWorkPart , DestinationTypesNewComponent }
enum	SplitTypes { SplitTypesEqualSegments , SplitTypesLimits , SplitTypesAngle , SplitTypesComputedAngle , SplitTypesLength , SplitTypesNone , SplitTypesSkip , SplitTypesSkipNumberLength , SplitTypesSkipLengthPitch }
enum	Types { TypesCreateAutomatic , TypesCreateManual , TypesCreateMultiple , TypesCreateAttributes , TypesCreateSingleSided }
enum	WeldTypes { WeldTypesAny , WeldTypesGroove , WeldTypesFillet , WeldTypesCorner , WeldTypesLap , WeldTypesSocket , WeldTypesMechanical , WeldTypesSleeve , WeldTypesBoss }

Public 成员函数
void	CreateEdgePrepCurves (bool areEdgesPrepared, const char segmentAttributeTitle, double primaryThickness, double secondaryThickness, std::vector< NXOpen::Curve > &newCurves)
void	CreateEdgePrepCurves (bool areEdgesPrepared, const NXString &segmentAttributeTitle, double primaryThickness, double secondaryThickness, std::vector< NXOpen::Curve * > &newCurves)
void	CreateFilletCurves (const std::vector< NXOpen::Curve * > &oldCurves, double primaryThickness, double secondaryThickness, std::vector< NXOpen::Curve * > &newCurves)
NXOpen::Annotations::FinishMethod	FinishMethod ()
void	GetAndClearErrorMessages (std::vector< NXString > &messages)
double	GetAngleBetweenTag ()
NXString	GetCallbackMessage ()
NXOpen::Curve *	GetCurveForLeader ()
double	GetEdgePrepValueAngle (NXOpen::Weld::JointExitBuilder::Positions position)
void	GetEdgePrepValues (NXOpen::Weld::JointExitBuilder::Positions position, double thickness, double angle)
double	GetEdgePrepValueThickness (NXOpen::Weld::JointExitBuilder::Positions position)
bool	GetEdgesPrepared ()
bool	GetEdgesPreparedTag ()
NXOpen::Weld::JointExitBuilder::FilletSizes	GetFilletLengths ()
NXOpen::Weld::JointExitBuilder::FilletSizes	GetFilletLengthsTag ()
bool	GetIsLongPointTag ()
NXOpen::ScCollector *	GetMasterEdgeTag ()
NXOpen::Weld::JointExitBuilder::FilletSizes	GetOppositeFilletLengths ()
NXOpen::Weld::JointExitBuilder::FilletSizes	GetOppositeFilletLengthsTag ()
NXOpen::ScCollector *	GetPlacementFaceTag ()
NXOpen::ScCollector *	GetPrimaryEdgeTag ()
NXOpen::ScCollector *	GetPrimaryFaceTag ()
double	GetPrimaryThicknessTag ()
double	GetRootOpeningTag ()
NXOpen::ScCollector *	GetSecondaryEdgeTag ()
NXOpen::ScCollector *	GetSecondaryFaceTag ()
double	GetSecondaryThicknessTag ()
NXOpen::ScCollector *	GetTargetFaceTag ()
bool	GetUseCallbackValues ()
NXOpen::Weld::WeldJointBuilder::WeldTypes	GetWeldTypeTag ()
bool	IsCornerOpenTag ()
double	LeaveLooseEndValue ()
double	LeaveLooseStartValue ()
NXOpen::Annotations::Symbol	OtherSideSymbol ()
void	RecreateSketchCurvesOnly (bool areEdgesPrepared, const std::vector< NXOpen::Curve * > &oldCurves, const char segmentAttributeTitle, double primaryThickness, double secondaryThickness, std::vector< NXOpen::Curve > &newCurves)
void	RecreateSketchCurvesOnly (bool areEdgesPrepared, const std::vector< NXOpen::Curve * > &oldCurves, const NXString &segmentAttributeTitle, double primaryThickness, double secondaryThickness, std::vector< NXOpen::Curve * > &newCurves)
double	RootOpening ()
double	Segment2Radius ()
double	Segment4Radius ()
void	SetBothFilletLengths (const NXOpen::Weld::JointExitBuilder::FilletSizes &sizes)
void	SetCallbackFile (const char *file)
void	SetCallbackFile (const NXString &file)
void	SetCallbackMessageTag (const char *message)
void	SetCallbackMessageTag (const NXString &message)
void	SetEdgePrepValues (NXOpen::Weld::JointExitBuilder::Positions position, double thickness, double angle)
void	SetEdgePrepValuesTag (NXOpen::Weld::JointExitBuilder::Positions position, double thickness, double angle)
void	SetFilletLengths (const NXOpen::Weld::JointExitBuilder::FilletSizes &sizes)
void	SetFilletLengthsTag (const NXOpen::Weld::JointExitBuilder::FilletSizes &sizes)
void	SetFinishMethod (NXOpen::Annotations::FinishMethod method)
void	SetLeaveLooseEndValue (double endValue)
void	SetLeaveLooseStartValue (double startValue)
void	SetOppositeFilletLengths (const NXOpen::Weld::JointExitBuilder::FilletSizes &sizes)
void	SetOppositeFilletLengthsTag (const NXOpen::Weld::JointExitBuilder::FilletSizes &sizes)
void	SetOtherSideSymbol (NXOpen::Annotations::Symbol symbol)
void	SetRootOpening (double rootOpening)
void	SetRootOpeningTag (double rootOpening)
void	SetSegment2Radius (double radius)
void	SetSegment4Radius (double radius)
void	SetSide (NXOpen::Weld::JointExitBuilder::BodySide side)
void	SetSideTag (NXOpen::Weld::JointExitBuilder::BodySide side)
void	SetSymbolType (NXOpen::Annotations::Symbol symbol)
void	SetUseCallbackValues (bool useCallbackValues)
NXOpen::Weld::JointExitBuilder::BodySide	Side ()
NXOpen::Annotations::Symbol	SymbolType ()
Public 成员函数继承自 NXOpen::Weld::WeldJointBuilder
void	AddCharacteristicsInheritaceInformation ()
bool	AssociativeSplit ()
NXOpen::ScCollector *	BackingFace ()
NXOpen::LineColorFontWidthBuilder *	BossColorFontWidth ()
NXOpen::LineColorFontWidthBuilder *	ButtColorFontWidth ()
bool	CombineConnectedJoints ()
void	CopyLimits (NXOpen::Die::DieLimitsBuilder *limits)
NXOpen::LineColorFontWidthBuilder *	CornerColorFontWidth ()
NXOpen::Weld::WeldJointBuilder::Application	CreatedApplication ()
NXOpen::Curve *	CreateLimitsPath (NXOpen::Curve *jointCurve)
NXOpen::Weld::WeldJointBuilder::Types	CreateMethod ()
void	CreateSingleJointFromFeature (NXOpen::Curve *featureCurve, bool updateBuilder)
void	Delete ()
void	DeleteAllUnMarkedJoints ()
void	DeleteCharacteristicsInheritaceInformation ()
NXOpen::Weld::WeldJointBuilder::DestinationTypes	Destination ()
bool	DuplicateCheck ()
void	FindPortsInParts (const std::vector< NXOpen::Assemblies::Component * > &parts, std::vector< NXOpen::Routing::Port * > &ports)
double	GetAngleBetween ()
void	GetConnectedParts (std::vector< NXOpen::Assemblies::Component * > &parts)
bool	GetIsLongPoint ()
bool	GetJointChanged (NXOpen::Curve *curve)
NXOpen::Die::DieLimitsBuilder *	GetJointLimits (NXOpen::Curve *curve)
bool	GetMidPointInformation (NXOpen::Weld::WeldJointBuilder::CoordinateSystem desiredCoordinateSystem, NXOpen::Weld::WeldJointBuilder::JointMidPointData *jointMidPointData)
void	GetNewlyCreatedJoints (std::vector< NXOpen::Curve * > &curves, std::vector< NXOpen::Weld::JointItemBuilder * > &newItemBuilder)
double	GetPrimaryThickness (NXOpen::Curve *curve)
double	GetSecondaryThickness (NXOpen::Curve *curve)
NXOpen::Weld::JointItemBuilder *	GetSingleJoint (NXOpen::Curve *curve)
void	GetVariableBevelAngles (std::vector< double > &variableAngles)
bool	IsCornerOpen ()
bool	IsPipeJoint ()
NXOpen::SelectCurveList *	Joint ()
NXOpen::Weld::JointItemBuilderList *	JointList ()
NXString	JointPrefix ()
NXOpen::LineColorFontWidthBuilder *	LapColorFontWidth ()
NXOpen::Die::DieLimitsBuilderList *	LimitList ()
NXOpen::Die::DieLimitsBuilder *	Limits ()
void	MarkJointsToKeep ()
NXOpen::ScCollector *	MasterEdge ()
double	MaximumFaceGap ()
NXOpen::LineColorFontWidthBuilder *	MechanicalColorFontWidth ()
NXString	NamePrefix ()
NXOpen::Weld::JointItemBuilder *	NewItem ()
int	NumberSegments ()
NXOpen::ScCollector *	PlacementFace ()
NXOpen::ScCollector *	PrimaryEdge ()
NXOpen::ScCollector *	PrimaryFace ()
void	ProcessCreatedJoints ()
NXOpen::ScCollector *	SecondaryEdge ()
NXOpen::ScCollector *	SecondaryFace ()
void	SetAssociativeSplit (bool status)
void	SetCallbackMessage (const char *message)
void	SetCallbackMessage (const NXString &message)
void	SetCombineConnectedJoints (bool status)
void	SetCreatedApplication (NXOpen::Weld::WeldJointBuilder::Application application)
void	SetCreateMethod (NXOpen::Weld::WeldJointBuilder::Types type)
void	SetDestination (NXOpen::Weld::WeldJointBuilder::DestinationTypes type)
void	SetDuplicateCheck (bool status)
void	SetErrorMessage (const char *message)
void	SetErrorMessage (const NXString &message)
void	SetJointChanged (NXOpen::Curve *curve, bool changed)
void	SetJointPrefix (const char *prefix)
void	SetJointPrefix (const NXString &prefix)
void	SetMaximumFaceGap (double gapValue)
void	SetNamePrefix (const char *prefix)
void	SetNamePrefix (const NXString &prefix)
void	SetNumberSegments (int numberSegments)
void	SetSpacingLength (double length)
void	SetSplitAngle (double angle)
void	SetSplitLength (double length)
void	SetSplitOption (NXOpen::Weld::WeldJointBuilder::SplitTypes option)
void	SetSubsetPart (NXOpen::Part *part)
void	SetType (NXOpen::Weld::WeldJointBuilder::Types type)
void	SetVariableBevelAngles (const std::vector< double > &variableAngles)
void	SetWeldType (NXOpen::Weld::WeldJointBuilder::WeldTypes type)
void	SetWorkPart (NXOpen::Part *part)
NXOpen::SelectNXObjectList *	ShipComponent ()
void	ShowJoints ()
NXOpen::LineColorFontWidthBuilder *	SleeveColorFontWidth ()
NXOpen::LineColorFontWidthBuilder *	SocketColorFontWidth ()
double	SpacingLength ()
void	Split ()
double	SplitAngle ()
double	SplitLength ()
NXOpen::Weld::WeldJointBuilder::SplitTypes	SplitOption ()
NXOpen::Part *	SubsetPart ()
NXOpen::ScCollector *	TargetFace ()
NXOpen::LineColorFontWidthBuilder *	TJointColorFontWidth ()
NXOpen::Weld::WeldJointBuilder::Types	Type ()
void	UpdateCollectors (NXOpen::Curve *jointCurve)
void	UpdateJointAfterLimitsChange ()
void	UpdateJointAfterLimitsChange (NXOpen::Die::DieLimitsBuilder *limits)
void	UpdateJointType (NXOpen::Weld::WeldJointBuilder::WeldTypes type)
NXOpen::Weld::CharacteristicsBuilder *	WeldingCharacteristics ()
NXOpen::Weld::WeldJointBuilder::WeldTypes	WeldType ()
NXOpen::Part *	WorkPart ()
Public 成员函数继承自 NXOpen::Weld::StructureWeldBuilder
std::vector< NXOpen::Assemblies::Component * >	GetCommittedComponents ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_JointExitBuilderBuilder

详细描述

接头出口构建器

用于设置NXOpen::Weld::WeldJoint 特征的自定义边缘准备参数。
使用NXOpen::Weld::WeldManager::CreateJointExitBuilder 创建此类的新实例
默认值。

属性	值
NumberSegments	2
RootOpening	0
SplitAngle	5.0

创建于NX8.0.0。

成员枚举类型说明

◆ BodySide

enum NXOpen::Weld::JointExitBuilder::BodySide

用于指示位置应应用到的侧面的设置。

枚举值
BodySideFirst	第一个侧面。仅角焊缝需要指定此选项。
BodySideSecond	另一个侧面。此选项仅用于对接焊缝。

◆ Positions

enum NXOpen::Weld::JointExitBuilder::Positions

用于指示边缘准备厚度和角度所需位置的设置。

枚举值
PositionsUpperChamfer	上倒角位置
PositionsUpper	上部位置
PositionsMiddle	中间位置
PositionsLower	下部位置
PositionsLowerChamfer	下倒角位置

成员函数说明

◆ CreateEdgePrepCurves() [1/2]

void NXOpen::Weld::JointExitBuilder::CreateEdgePrepCurves	(	bool	areEdgesPrepared,
		const char *	segmentAttributeTitle,
		double	primaryThickness,
		double	secondaryThickness,
		std::vector< NXOpen::Curve * > &	newCurves )

从接头参数创建草图图线。
于 NX2206.0.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures (" Automated Structure Join")

参数

areEdgesPrepared	是否已准备边缘
segmentAttributeTitle	分段属性标题
primaryThickness	主厚度
secondaryThickness	次厚度
newCurves	新图线

◆ CreateEdgePrepCurves() [2/2]

void NXOpen::Weld::JointExitBuilder::CreateEdgePrepCurves	(	bool	areEdgesPrepared,
		const NXString &	segmentAttributeTitle,
		double	primaryThickness,
		double	secondaryThickness,
		std::vector< NXOpen::Curve * > &	newCurves )

从接头参数创建边缘准备曲线。
创建于 NX2206.0.0。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures ("Automated Structure Join")

参数

areEdgesPrepared	边是否已准备
segmentAttributeTitle	段属性标题
primaryThickness	主厚度
secondaryThickness	次厚度
newCurves	新曲线

◆ CreateFilletCurves()

void NXOpen::Weld::JointExitBuilder::CreateFilletCurves	(	const std::vector< NXOpen::Curve * > &	oldCurves,
		double	primaryThickness,
		double	secondaryThickness,
		std::vector< NXOpen::Curve * > &	newCurves )

从接头参数创建圆角曲线。
创建于 NX2206.0.0。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures ("Automated Structure Join")

参数

oldCurves	旧曲线
primaryThickness	主厚度
secondaryThickness	次厚度
newCurves	包含旧曲线和新创建的圆角曲线

◆ FinishMethod()

NXOpen::Annotations::FinishMethod NXOpen::Weld::JointExitBuilder::FinishMethod ( )

获取焊缝的完工方法
创建于 NX10.0.0。

许可要求：无

◆ GetAndClearErrorMessages()

void NXOpen::Weld::JointExitBuilder::GetAndClearErrorMessages ( std::vector< NXString > & messages )

获取回调记录的错误消息并清除它们
于 NX2206.0.0 中创建。

许可证要求：无

参数

messages 回调记录的错误消息

◆ GetAngleBetweenTag()

double NXOpen::Weld::JointExitBuilder::GetAngleBetweenTag ( )

获取面之间的角度（主/次或放置/目标）
在 NX2206.0.0 中创建。

许可证要求：无

◆ GetCallbackMessage()

NXString NXOpen::Weld::JointExitBuilder::GetCallbackMessage ( )

获取回调处理结束后显示的消息

返回: 显示给用户的消息
于 NX2206.0.0 中创建。

许可证要求：无

◆ GetCurveForLeader()

NXOpen::Curve * NXOpen::Weld::JointExitBuilder::GetCurveForLeader ( )

获取用于焊接符号引出线的曲线。

返回: 在 NX2206.0.0 中创建。

许可证要求：无

◆ GetEdgePrepValueAngle()

double NXOpen::Weld::JointExitBuilder::GetEdgePrepValueAngle ( NXOpen::Weld::JointExitBuilder::Positions position )

获取所需焊接位置的角度

返回: 此位置的边缘准备角度。
创建于 NX2206.0.0。

许可要求：无

参数

position 要设置的边缘准备值的位置。

◆ GetEdgePrepValues()

void NXOpen::Weld::JointExitBuilder::GetEdgePrepValues	(	NXOpen::Weld::JointExitBuilder::Positions	position,
		double *	thickness,
		double *	angle )

获取为所需焊接位置设置的厚度和角度组合
创建于 NX8.0.0。

许可要求：无

参数

position	要设置的边缘准备值的位置。
thickness	此位置的厚度深度。
angle	此位置的边缘准备角度。

◆ GetEdgePrepValueThickness()

double NXOpen::Weld::JointExitBuilder::GetEdgePrepValueThickness ( NXOpen::Weld::JointExitBuilder::Positions position )

获取所需焊接位置的厚度

返回: 此位置的厚度深度。
创建于 NX2206.0.0。

许可要求：无

参数

position 要设置的边缘准备值的位置。

◆ GetEdgesPrepared()

bool NXOpen::Weld::JointExitBuilder::GetEdgesPrepared ( )

指示是否已制备边缘。

返回: 创建于NX2206.0.0。

许可要求：无

◆ GetEdgesPreparedTag()

bool NXOpen::Weld::JointExitBuilder::GetEdgesPreparedTag ( )

指示是否已制备边缘。

返回: 创建于NX2206.0.0。

许可要求：无

◆ GetFilletLengths()

NXOpen::Weld::JointExitBuilder::FilletSizes NXOpen::Weld::JointExitBuilder::GetFilletLengths ( )

获取焊接接头一侧的角焊缝值。

返回: 焊接接头一侧的角焊缝尺寸
创建于NX8.0.0。

许可要求：无

◆ GetFilletLengthsTag()

NXOpen::Weld::JointExitBuilder::FilletSizes NXOpen::Weld::JointExitBuilder::GetFilletLengthsTag ( )

获取焊接接头一侧的角焊缝值。

返回: 焊接接头一侧的角焊缝尺寸
创建于NX2206.0.0。

许可要求：无

◆ GetIsLongPointTag()

bool NXOpen::Weld::JointExitBuilder::GetIsLongPointTag ( )

指示长点场景。

返回: 创建于NX2206.0.0。

许可要求：无

◆ GetMasterEdgeTag()

NXOpen::ScCollector * NXOpen::Weld::JointExitBuilder::GetMasterEdgeTag ( )

获取主边
创建于 NX2306.0.0。

许可证要求：无

◆ GetOppositeFilletLengths()

NXOpen::Weld::JointExitBuilder::FilletSizes NXOpen::Weld::JointExitBuilder::GetOppositeFilletLengths ( )

获取焊接接头另一侧的角焊缝值。

返回: 焊接接头另一侧的角焊缝尺寸
创建于NX8.0.0。

许可要求：无

◆ GetOppositeFilletLengthsTag()

NXOpen::Weld::JointExitBuilder::FilletSizes NXOpen::Weld::JointExitBuilder::GetOppositeFilletLengthsTag ( )

获取焊接接头另一侧的角焊缝值。

返回: 焊接接头另一侧的角焊缝尺寸
创建于NX2206.0.0。

许可要求：无

◆ GetPlacementFaceTag()

NXOpen::ScCollector * NXOpen::Weld::JointExitBuilder::GetPlacementFaceTag ( )

获取放置面
创建于 NX2306.0.0。

许可证要求：无

◆ GetPrimaryEdgeTag()

NXOpen::ScCollector * NXOpen::Weld::JointExitBuilder::GetPrimaryEdgeTag ( )

获取主边（曲线收集器）
创建于 NX2212.0.0。

许可证要求：无

◆ GetPrimaryFaceTag()

NXOpen::ScCollector * NXOpen::Weld::JointExitBuilder::GetPrimaryFaceTag ( )

获取主面
创建于 NX2206.0.0。

许可证要求：无

◆ GetPrimaryThicknessTag()

double NXOpen::Weld::JointExitBuilder::GetPrimaryThicknessTag ( )

获取主厚度
创建于 NX2206.0.0。

许可证要求：无

◆ GetRootOpeningTag()

double NXOpen::Weld::JointExitBuilder::GetRootOpeningTag ( )

获取待焊接体之间的期望间隙
在 NX2206.0.0 中创建。

许可证要求：无

◆ GetSecondaryEdgeTag()

NXOpen::ScCollector * NXOpen::Weld::JointExitBuilder::GetSecondaryEdgeTag ( )

获取次边（曲线收集器）
创建于 NX2212.0.0。

许可证要求：无

◆ GetSecondaryFaceTag()

NXOpen::ScCollector * NXOpen::Weld::JointExitBuilder::GetSecondaryFaceTag ( )

获取次面
创建于 NX2206.0.0。

许可证要求：无

◆ GetSecondaryThicknessTag()

double NXOpen::Weld::JointExitBuilder::GetSecondaryThicknessTag ( )

获取次厚度
创建于 NX2206.0.0。

许可证要求：无

◆ GetTargetFaceTag()

NXOpen::ScCollector * NXOpen::Weld::JointExitBuilder::GetTargetFaceTag ( )

获取目标面
创建于 NX2306.0.0。

许可证要求：无

◆ GetUseCallbackValues()

bool NXOpen::Weld::JointExitBuilder::GetUseCallbackValues ( )

获取接头是否使用回调值的标志。

返回: 创建于NX2206.0.0。

许可要求：无

◆ GetWeldTypeTag()

NXOpen::Weld::WeldJointBuilder::WeldTypes NXOpen::Weld::JointExitBuilder::GetWeldTypeTag ( )

获取焊缝类型
创建于 NX2206.0.0。

许可证要求：无

◆ IsCornerOpenTag()

bool NXOpen::Weld::JointExitBuilder::IsCornerOpenTag ( )

若角接头为开放工况（即放置面仅在主边缘处接触目标面），返回 true。
于 NX2306.0.0 中创建。

许可证要求：无

◆ LeaveLooseEndValue()

double NXOpen::Weld::JointExitBuilder::LeaveLooseEndValue ( )

返回连接曲线终点处的留空值
在 NX1899.0.0 中创建。

许可证要求：无

◆ LeaveLooseStartValue()

double NXOpen::Weld::JointExitBuilder::LeaveLooseStartValue ( )

返回连接曲线起点处的留空值
在 NX1899.0.0 中创建。

许可证要求：无

◆ OtherSideSymbol()

NXOpen::Annotations::Symbol NXOpen::Weld::JointExitBuilder::OtherSideSymbol ( )

获取未准备另一侧时用于焊接另一侧的符号
创建于 NX10.0.0。

许可要求：无

◆ RecreateSketchCurvesOnly() [1/2]

void NXOpen::Weld::JointExitBuilder::RecreateSketchCurvesOnly	(	bool	areEdgesPrepared,
		const std::vector< NXOpen::Curve * > &	oldCurves,
		const char *	segmentAttributeTitle,
		double	primaryThickness,
		double	secondaryThickness,
		std::vector< NXOpen::Curve * > &	newCurves )

从接头参数重新创建草图曲线。
创建于 NX2206.0.0。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures ("Automated Structure Join")

参数

areEdgesPrepared	边是否已准备
oldCurves	旧曲线
segmentAttributeTitle	段属性标题
primaryThickness	主厚度
secondaryThickness	次厚度
newCurves	新曲线

◆ RecreateSketchCurvesOnly() [2/2]

void NXOpen::Weld::JointExitBuilder::RecreateSketchCurvesOnly	(	bool	areEdgesPrepared,
		const std::vector< NXOpen::Curve * > &	oldCurves,
		const NXString &	segmentAttributeTitle,
		double	primaryThickness,
		double	secondaryThickness,
		std::vector< NXOpen::Curve * > &	newCurves )

从接头参数重新创建草图曲线。
创建于 NX2206.0.0。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures ("Automated Structure Join")

参数

areEdgesPrepared	边是否已准备
oldCurves	旧曲线
segmentAttributeTitle	段属性标题
primaryThickness	主厚度
secondaryThickness	次厚度
newCurves	新曲线

◆ RootOpening()

double NXOpen::Weld::JointExitBuilder::RootOpening ( )

返回待焊接体之间的期望间隙
在 NX8.0.0 中创建。

许可证要求：无

◆ Segment2Radius()

double NXOpen::Weld::JointExitBuilder::Segment2Radius ( )

返回段2的混合半径值
在 NX2206.0.0 中创建。

许可证要求：无

◆ Segment4Radius()

double NXOpen::Weld::JointExitBuilder::Segment4Radius ( )

返回段4的混合半径值
在 NX2206.0.0 中创建。

许可证要求：无

◆ SetBothFilletLengths()

void NXOpen::Weld::JointExitBuilder::SetBothFilletLengths ( const NXOpen::Weld::JointExitBuilder::FilletSizes & sizes )

设置焊接接头的对称角焊缝值。
创建于NX8.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或nx_join_structures（"Automated Structure Join"）

参数

sizes 焊接接头两侧的对称角焊缝尺寸

◆ SetCallbackFile() [1/2]

void NXOpen::Weld::JointExitBuilder::SetCallbackFile ( const char * file )

设置规则化接头表使用的回调文件
于 NX2312.0.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures (" Automated Structure Join")

参数

file 文件名

◆ SetCallbackFile() [2/2]

void NXOpen::Weld::JointExitBuilder::SetCallbackFile ( const NXString & file )

设置规则化接头表使用的回调文件
于 NX2312.0.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures (" Automated Structure Join")

参数

file 文件名

◆ SetCallbackMessageTag() [1/2]

void NXOpen::Weld::JointExitBuilder::SetCallbackMessageTag ( const char * message )

设置回调处理结束后显示的消息
于 NX2206.0.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures (" Automated Structure Join")

参数

message 显示给用户的消息

◆ SetCallbackMessageTag() [2/2]

void NXOpen::Weld::JointExitBuilder::SetCallbackMessageTag ( const NXString & message )

设置回调处理结束后显示的消息
于 NX2206.0.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures (" Automated Structure Join")

参数

message 显示给用户的消息

◆ SetEdgePrepValues()

void NXOpen::Weld::JointExitBuilder::SetEdgePrepValues	(	NXOpen::Weld::JointExitBuilder::Positions	position,
		double	thickness,
		double	angle )

此方法应多次调用。首先设置 BodySide，然后对每个 Position 调用此方法。对于对接焊缝，此函数应用于设置每一侧。在设置主侧边后，更改 BodySide 并为次要侧边调用此方法。对于角焊缝，仅需要设置主侧边。
创建于 NX8.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或 nx_join_structures（"Automated Structure Join"）

参数

position	要设置的边缘准备值的位置。
thickness	此位置的厚度深度。
angle	此位置的边缘准备角度。

◆ SetEdgePrepValuesTag()

void NXOpen::Weld::JointExitBuilder::SetEdgePrepValuesTag	(	NXOpen::Weld::JointExitBuilder::Positions	position,
		double	thickness,
		double	angle )

此方法应多次调用。首先设置BodySide，然后对每个Position调用此方法。对于对接焊缝，应使用此函数设置每一侧。设置主侧后，更改BodySide并为副侧调用此方法。对于角焊缝，只需设置主侧。
创建于NX2206.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或nx_join_structures（"Automated Structure Join"）

参数

position	要设置的坡口值位置
thickness	此位置的厚度深度
angle	此位置的坡口角度

◆ SetFilletLengths()

void NXOpen::Weld::JointExitBuilder::SetFilletLengths ( const NXOpen::Weld::JointExitBuilder::FilletSizes & sizes )

设置焊接接头一侧的角焊缝值。
创建于NX8.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或nx_join_structures（"Automated Structure Join"）

参数

sizes 焊接接头一侧的角焊缝尺寸

◆ SetFilletLengthsTag()

void NXOpen::Weld::JointExitBuilder::SetFilletLengthsTag ( const NXOpen::Weld::JointExitBuilder::FilletSizes & sizes )

设置焊接接头一侧的角焊缝值。
创建于NX2206.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或nx_join_structures（"Automated Structure Join"）

参数

sizes 焊接接头一侧的角焊缝尺寸

◆ SetFinishMethod()

void NXOpen::Weld::JointExitBuilder::SetFinishMethod ( NXOpen::Annotations::FinishMethod method )

设置焊缝的完工方法
创建于 NX10.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或 nx_join_structures（"Automated Structure Join"）

参数

method 方法

◆ SetLeaveLooseEndValue()

void NXOpen::Weld::JointExitBuilder::SetLeaveLooseEndValue ( double endValue )

设置接头曲线末端的留空值
创建于 NX1899.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或 nx_join_structures（"Automated Structure Join"）

参数

endValue 末端值

◆ SetLeaveLooseStartValue()

void NXOpen::Weld::JointExitBuilder::SetLeaveLooseStartValue ( double startValue )

设置连接曲线起点处的留空值
在 NX1899.0.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures ("自动化结构连接")

参数

startValue 起点值

◆ SetOppositeFilletLengths()

void NXOpen::Weld::JointExitBuilder::SetOppositeFilletLengths ( const NXOpen::Weld::JointExitBuilder::FilletSizes & sizes )

设置焊接接头另一侧的角焊缝值。
创建于NX8.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或nx_join_structures（"Automated Structure Join"）

参数

sizes 焊接接头另一侧的角焊缝尺寸

◆ SetOppositeFilletLengthsTag()

void NXOpen::Weld::JointExitBuilder::SetOppositeFilletLengthsTag ( const NXOpen::Weld::JointExitBuilder::FilletSizes & sizes )

设置焊接接头另一侧的角焊缝值。
创建于NX2206.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或nx_join_structures（"Automated Structure Join"）

参数

sizes 焊接接头一侧的角焊缝尺寸

◆ SetOtherSideSymbol()

void NXOpen::Weld::JointExitBuilder::SetOtherSideSymbol ( NXOpen::Annotations::Symbol symbol )

设置未准备另一侧时用于焊接另一侧的符号
创建于 NX10.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或 nx_join_structures（"Automated Structure Join"）

参数

symbol 符号

◆ SetRootOpening()

void NXOpen::Weld::JointExitBuilder::SetRootOpening ( double rootOpening )

设置待焊接体之间的期望间隙
在 NX8.0.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures ("自动化结构连接")

参数

rootOpening 根部间隙

◆ SetRootOpeningTag()

void NXOpen::Weld::JointExitBuilder::SetRootOpeningTag ( double rootOpening )

设置待焊接体之间的期望间隙
在 NX2206.0.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures ("自动化结构连接")

参数

rootOpening 根部间隙

◆ SetSegment2Radius()

void NXOpen::Weld::JointExitBuilder::SetSegment2Radius ( double radius )

设置段2的混合半径值
在 NX2206.0.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures ("自动化结构连接")

参数

radius 半径

◆ SetSegment4Radius()

void NXOpen::Weld::JointExitBuilder::SetSegment4Radius ( double radius )

设置段4的混合半径值
在 NX2206.0.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD") 或 nx_join_structures ("自动化结构连接")

参数

radius 半径

◆ SetSide()

void NXOpen::Weld::JointExitBuilder::SetSide ( NXOpen::Weld::JointExitBuilder::BodySide side )

设置将应用侧边边缘准备值的位置
创建于 NX8.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或 nx_join_structures（"Automated Structure Join"）

参数

side 侧边

◆ SetSideTag()

void NXOpen::Weld::JointExitBuilder::SetSideTag ( NXOpen::Weld::JointExitBuilder::BodySide side )

设置将应用侧边边缘准备值的位置
创建于 NX2206.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或 nx_join_structures（"Automated Structure Join"）

参数

side 侧边

◆ SetSymbolType()

void NXOpen::Weld::JointExitBuilder::SetSymbolType ( NXOpen::Annotations::Symbol symbol )

设置用于覆盖根据接头参数计算出的符号的符号，前提是 NXOpen::Annotations::Symbol 不是 NXOpen::Annotations::SymbolNone 。目前仅实现了 NXOpen::Annotations::SymbolJButt 和 NXOpen::Annotations::SymbolUButt 。所有其他值将被视为 NXOpen::Annotations::SymbolNone
创建于 NX11.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或 nx_join_structures（"Automated Structure Join"）

参数

symbol 符号

◆ SetUseCallbackValues()

void NXOpen::Weld::JointExitBuilder::SetUseCallbackValues ( bool useCallbackValues )

设置接头是否使用回调值的标志。
创建于NX2306.0.0。

许可要求：structure_weld（"STRUCTURE WELD"）或nx_join_structures（"Automated Structure Join"）

参数

useCallbackValues usecallbackvalues

◆ Side()

NXOpen::Weld::JointExitBuilder::BodySide NXOpen::Weld::JointExitBuilder::Side ( )

获取将应用侧边边缘准备值的位置
创建于 NX8.0.0。

许可要求：无

◆ SymbolType()

NXOpen::Annotations::Symbol NXOpen::Weld::JointExitBuilder::SymbolType ( )

获取用于覆盖根据接头参数计算出的符号的符号，前提是 NXOpen::Annotations::Symbol 不是 NXOpen::Annotations::SymbolNone 。目前仅实现了 NXOpen::Annotations::SymbolJButt 和 NXOpen::Annotations::SymbolUButt 。所有其他值将被视为 NXOpen::Annotations::SymbolNone
创建于 NX11.0.0。

许可要求：无

类

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ BodySide

◆ Positions

成员函数说明

◆ CreateEdgePrepCurves() [1/2]

◆ CreateEdgePrepCurves() [2/2]

◆ CreateFilletCurves()

◆ FinishMethod()

◆ GetAndClearErrorMessages()

◆ GetAngleBetweenTag()

◆ GetCallbackMessage()

◆ GetCurveForLeader()

◆ GetEdgePrepValueAngle()

◆ GetEdgePrepValues()

◆ GetEdgePrepValueThickness()

◆ GetEdgesPrepared()

◆ GetEdgesPreparedTag()

◆ GetFilletLengths()

◆ GetFilletLengthsTag()

◆ GetIsLongPointTag()

◆ GetMasterEdgeTag()

◆ GetOppositeFilletLengths()

◆ GetOppositeFilletLengthsTag()

◆ GetPlacementFaceTag()

◆ GetPrimaryEdgeTag()

◆ GetPrimaryFaceTag()

◆ GetPrimaryThicknessTag()

◆ GetRootOpeningTag()

◆ GetSecondaryEdgeTag()

◆ GetSecondaryFaceTag()

◆ GetSecondaryThicknessTag()

◆ GetTargetFaceTag()

◆ GetUseCallbackValues()

◆ GetWeldTypeTag()

◆ IsCornerOpenTag()

◆ LeaveLooseEndValue()

◆ LeaveLooseStartValue()

◆ OtherSideSymbol()

◆ RecreateSketchCurvesOnly() [1/2]

◆ RecreateSketchCurvesOnly() [2/2]

◆ RootOpening()

◆ Segment2Radius()

◆ Segment4Radius()

◆ SetBothFilletLengths()

◆ SetCallbackFile() [1/2]

◆ SetCallbackFile() [2/2]

◆ SetCallbackMessageTag() [1/2]

◆ SetCallbackMessageTag() [2/2]

◆ SetEdgePrepValues()

◆ SetEdgePrepValuesTag()

◆ SetFilletLengths()

◆ SetFilletLengthsTag()

◆ SetFinishMethod()

◆ SetLeaveLooseEndValue()

◆ SetLeaveLooseStartValue()

◆ SetOppositeFilletLengths()

◆ SetOppositeFilletLengthsTag()

◆ SetOtherSideSymbol()

◆ SetRootOpening()

◆ SetRootOpeningTag()

◆ SetSegment2Radius()

◆ SetSegment4Radius()

◆ SetSide()

◆ SetSideTag()

◆ SetSymbolType()

◆ SetUseCallbackValues()

◆ Side()

◆ SymbolType()
