NXOpen::Mechatronics::ZoneBuilder类 参考

区域构建器 更多...

#include <Mechatronics_ZoneBuilder.hxx>

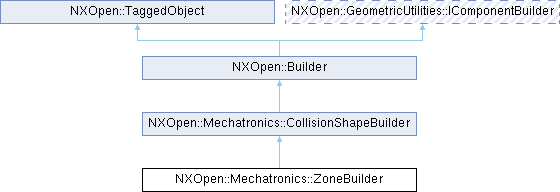

类 NXOpen::Mechatronics::ZoneBuilder 继承关系图:

Public 类型
enum	Types { TypesBoxOriginLengths , TypesBoxMidPointLengths , TypesCylinderCenterRadiusHeight , TypesCount }

Public 成员函数
NXOpen::Expression *	RadiusValue ()
void	SetShapeType (NXOpen::Mechatronics::ZoneBuilder::Types type)
NXOpen::Mechatronics::ZoneBuilder::Types	ShapeType ()
NXOpen::Expression *	XValue ()
NXOpen::Expression *	YValue ()
NXOpen::Expression *	ZValue ()
Public 成员函数 继承自 NXOpen::Mechatronics::CollisionShapeBuilder
NXOpen::Point *	CenterPoint ()
NXOpen::Expression *	Height ()
NXOpen::Expression *	Length ()
NXOpen::CoordinateSystem *	Orientation ()
NXOpen::Expression *	Radius ()
void	SetCenterPoint (NXOpen::Point *centerPoint)
void	SetOrientation (NXOpen::CoordinateSystem *orientation)
NXOpen::Expression *	Width ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ZoneBuilderBuilder

详细描述

区域构建器

表示 NXOpen::Mechatronics::ZoneBuilder。
此类是另一个构建器的子对象，不能直接实例化。

创建于 NX1953.0.0。

成员枚举类型说明

Types

enum NXOpen::Mechatronics::ZoneBuilder::Types

区域形状类型。

枚举值
TypesBoxOriginLengths	盒形：原点和边长
TypesBoxMidPointLengths	盒形：底部中点和边长
TypesCylinderCenterRadiusHeight	柱形：底部中心点、半径和高度
TypesCount	计数

成员函数说明

RadiusValue()

NXOpen::Expression * NXOpen::Mechatronics::ZoneBuilder::RadiusValue

(

)

获取柱形的半径。
创建于 NX1953.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

SetShapeType()

void NXOpen::Mechatronics::ZoneBuilder::SetShapeType

(

NXOpen::Mechatronics::ZoneBuilder::Types

type

)

设置区域形状类型。
创建于 NX1953.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

type

类型

ShapeType()

NXOpen::Mechatronics::ZoneBuilder::Types NXOpen::Mechatronics::ZoneBuilder::ShapeType

(

)

获取区域形状类型。
创建于 NX1953.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

XValue()

NXOpen::Expression * NXOpen::Mechatronics::ZoneBuilder::XValue

(

)

获取通用盒形在X方向的边长。
创建于 NX1953.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

YValue()

NXOpen::Expression * NXOpen::Mechatronics::ZoneBuilder::YValue

(

)

获取通用盒形在Y方向的边长。
创建于 NX1953.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

ZValue()

NXOpen::Expression * NXOpen::Mechatronics::ZoneBuilder::ZValue

(

)

获取盒形或柱形在Z方向的长度。
创建于 NX1953.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
