#include <View.hxx>

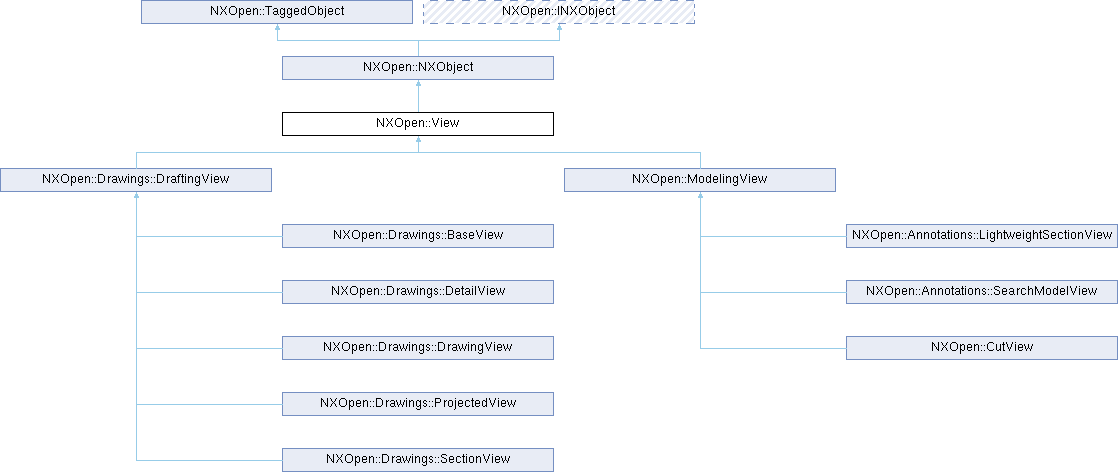

类 NXOpen::View 继承关系图:

Public 类型
enum	Canned { CannedTop , CannedFront , CannedRight , CannedBack , CannedBottom , CannedLeft , CannedIsometric , CannedTrimetric }
enum	DisplayStyleType { DisplayStyleTypeShaded , DisplayStyleTypeWireframe , DisplayStyleTypeStudio , DisplayStyleTypeStaticWireframe }
enum	HiddenEdgesType { HiddenEdgesTypeInvisible , HiddenEdgesTypeVisible , HiddenEdgesTypeDashed , HiddenEdgesTypeGrayThin }
enum	RenderingStyleType { RenderingStyleTypeShadedWithEdges , RenderingStyleTypeShadedWithBodyColorEdges , RenderingStyleTypeShaded , RenderingStyleTypeWireframeWithDimEdges , RenderingStyleTypeWireframeWithHiddenEdges , RenderingStyleTypeWireframeWithDashedEdges , RenderingStyleTypeStudio , RenderingStyleTypeFaceAnalysis , RenderingStyleTypePartiallyShaded , RenderingStyleTypeStaticWireframe }
enum	ScaleAdjustment { ScaleAdjustmentFit , ScaleAdjustmentCurrent , ScaleAdjustmentSaved }
enum	ScaleFactor { ScaleFactorHalfScale , ScaleFactorDoubleScale , ScaleFactorReduceScale , ScaleFactorIncreaseScale }
enum	ShadedDisplayModeType { ShadedDisplayModeTypeFullyShaded , ShadedDisplayModeTypePartiallyShaded , ShadedDisplayModeTypeFaceAnalysis }
enum	ShowOrHideType { ShowOrHideTypeShowOnly , ShowOrHideTypeHideOnly , ShowOrHideTypeBothShowAndHide , ShowOrHideTypeInvertShownAndHidden }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
NXOpen::Point3d	AbsoluteOrigin ()
std::vector< NXOpen::DisplayableObject * >	AskVisibleObjects ()
void	ChangePerspective (bool changeViewToPerspective)
void	Concatenate (const NXOpen::Point3d &centerOfRotation, const NXOpen::Vector3d &rotationAxis, double angle)
void	Concatenate (const NXOpen::Point3d &translation)
void	Concatenate (const NXOpen::Point3d &translation, const NXOpen::Point3d &centerOfRotation, const NXOpen::Vector3d &rotationAxis, double angle)
void	Concatenate (const NXOpen::Point3d &translation, double scale)
void	Concatenate (const NXOpen::Point3d &translation, double scale, const NXOpen::Point3d &centerOfRotation, const NXOpen::Vector3d &rotationAxis, double angle)
void	Concatenate (double scale)
void	Concatenate (double scale, const NXOpen::Point3d &centerOfRotation, const NXOpen::Vector3d &rotationAxis, double angle)
NXOpen::ViewDependentDisplayManager *	DependentDisplay ()
NXString	DisclosurePurpose ()
NXOpen::View::DisplayStyleType	DisplayStyle ()
NXOpen::View::HiddenEdgesType	DynamicHiddenEdges ()
void	EnableNavigationFlyThrough (bool isEnable)
void	Expand ()
void	Fit ()
void	FitAfterShowOrHide (NXOpen::View::ShowOrHideType type)
void	FitToObjects (const std::vector< NXOpen::IFitTo * > &objects)
void	FlyToObjects (const std::vector< NXOpen::INXObject * > &objects)
NXOpen::Vector3d	GetAxis (NXOpen::XYZAxis xYZAxis)
double	GetExpandedScale ()
bool	HasPreview ()
bool	IsDisclosed ()
bool	IsNavigationFlyThroughEnabled ()
bool	LockRotations ()
void	MakeWork ()
NXOpen::Matrix3x3	Matrix ()
void	NavigationFlyThrough (const NXOpen::Point3d &startPoint, const NXOpen::Point3d &startEnd)
void	NavigationFlyThroughWithScale (double relativeScale)
void	Orient (const char *viewName, NXOpen::View::ScaleAdjustment viewScale)
void	Orient (const NXOpen::Matrix3x3 &matrix)
void	Orient (const NXString &viewName, NXOpen::View::ScaleAdjustment viewScale)
void	Orient (NXOpen::View::Canned viewName, NXOpen::View::ScaleAdjustment viewScale)
NXOpen::Point3d	Origin ()
void	PanToObjects (const std::vector< NXOpen::INXObject * > &objects)
void	Regenerate ()
NXOpen::View::RenderingStyleType	RenderingStyle ()
bool	Restore ()
void	RestoreNavigationHomeView ()
void	Rotate (const NXOpen::Matrix3x3 &matrix)
void	Rotate (const NXOpen::Point3d &origin, const NXOpen::Vector3d &vector, double angle)
void	SaveNavigationHomeView ()
NXOpen::View *	SaveViewWithViewName (const char *replacementChar)
NXOpen::View *	SaveViewWithViewName (const NXString &replacementChar)
double	Scale ()
void	SetDisclosurePurpose (const char *disclosurePurpose)
void	SetDisclosurePurpose (const NXString &disclosurePurpose)
void	SetDisplayStyle (NXOpen::View::DisplayStyleType displayStyle)
void	SetDynamicHiddenEdges (NXOpen::View::HiddenEdgesType hiddenEdges)
void	SetLockRotations (bool newToggleState)
void	SetOrigin (const NXOpen::Point3d &origin)
void	SetRenderingStyle (NXOpen::View::RenderingStyleType renderingStyle)
void	SetRotationTranslationScale (const NXOpen::Matrix3x3 &rotMatrix, const NXOpen::Point3d &translation, double scale)
void	SetScale (double scale)
void	SetShadedDisplayType (NXOpen::View::ShadedDisplayModeType shadedDisplayType)
void	SetStaticHiddenEdges (NXOpen::View::HiddenEdgesType hiddenEdges)
void	SetSyncViews (bool newToggleState)
void	SetTriadVisibility (bool triadVisibility)
void	SetWcsVisibility (bool isVisible)
NXOpen::View::ShadedDisplayModeType	ShadedDisplayType ()
void	SnapToClosestCannedOrientation ()
void	SnapToVariantCannedOrientation ()
NXOpen::View::HiddenEdgesType	StaticHiddenEdges ()
bool	SyncViews ()
bool	TriadVisibility ()
void	UpdateCustomSymbols ()
void	UpdateDisplay ()
NXOpen::Preferences::ViewVisualizationSpecialEffects *	VisualizationSpecialEffectsPreferences ()
NXOpen::Preferences::ViewVisualizationVisual *	VisualizationVisualPreferences ()
bool	WcsVisibility ()
void	Zoom (NXOpen::View::ScaleFactor scaleFactor)
void	ZoomAboutPoint (double relativeScale, const NXOpen::Point3d &scaleAboutPoint, const NXOpen::Point3d &viewCenter)
void	ZoomByRectangle (const NXOpen::Point3d &corner1, const NXOpen::Point3d &corner2)
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ViewBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

视图对象

表示一个视图。视图可通过NXOpen::ViewCollection 或NXOpen::ModelingViewCollection 获取。
此类不由用户直接创建。

创建于NX3.0.0。

成员枚举类型说明

◆ Canned

enum NXOpen::View::Canned

描述用于访问 canned视图的简化索引方案接口使用此枚举作为参数。

枚举值
CannedTop	顶部
CannedFront	前
CannedRight	右
CannedBack	后
CannedBottom	底部
CannedLeft	左
CannedIsometric	等轴测
CannedTrimetric	三角测量

◆ DisplayStyleType

enum NXOpen::View::DisplayStyleType

描述视图中显示的几何图形的显示样式。

枚举值
DisplayStyleTypeShaded	着色
DisplayStyleTypeWireframe	线框
DisplayStyleTypeStudio	工作室
DisplayStyleTypeStaticWireframe	静态线框

◆ HiddenEdgesType

enum NXOpen::View::HiddenEdgesType

描述视图中显示的几何图形的隐藏边状态。

枚举值
HiddenEdgesTypeInvisible	不可见
HiddenEdgesTypeVisible	可见
HiddenEdgesTypeDashed	虚线
HiddenEdgesTypeGrayThin	灰色细边

◆ RenderingStyleType

enum NXOpen::View::RenderingStyleType

描述视图中显示的几何图形的渲染样式。

枚举值
RenderingStyleTypeShadedWithEdges	带边着色
RenderingStyleTypeShadedWithBodyColorEdges	带体颜色边着色
RenderingStyleTypeShaded	着色
RenderingStyleTypeWireframeWithDimEdges	带暗边线框
RenderingStyleTypeWireframeWithHiddenEdges	带隐藏边线框
RenderingStyleTypeWireframeWithDashedEdges	带虚边线框
RenderingStyleTypeStudio	工作室
RenderingStyleTypeFaceAnalysis	面分析
RenderingStyleTypePartiallyShaded	部分着色
RenderingStyleTypeStaticWireframe	静态线框

◆ ScaleAdjustment

enum NXOpen::View::ScaleAdjustment

描述可在对视图执行其他操作时应用于视图比例的简单预定义调整，详情请参考使用此枚举作为参数的接口。

枚举值
ScaleAdjustmentFit	拟合
ScaleAdjustmentCurrent	当前
ScaleAdjustmentSaved	已保存

◆ ScaleFactor

enum NXOpen::View::ScaleFactor

描述视图可设置的相对比例

枚举值
ScaleFactorHalfScale	半比例
ScaleFactorDoubleScale	双比例
ScaleFactorReduceScale	比例减小10%
ScaleFactorIncreaseScale	比例增加10%

◆ ShadedDisplayModeType

enum NXOpen::View::ShadedDisplayModeType

描述视图中显示的着色几何图形的着色显示类型。

枚举值
ShadedDisplayModeTypeFullyShaded	完全着色
ShadedDisplayModeTypePartiallyShaded	部分着色
ShadedDisplayModeTypeFaceAnalysis	面分析

◆ ShowOrHideType

enum NXOpen::View::ShowOrHideType

指定是否刚刚执行了显示、隐藏操作，或两者都执行了

枚举值
ShowOrHideTypeShowOnly	仅显示
ShowOrHideTypeHideOnly	仅隐藏
ShowOrHideTypeBothShowAndHide	显示和隐藏
ShowOrHideTypeInvertShownAndHidden	反转显示和隐藏

成员函数说明

◆ AbsoluteOrigin()

NXOpen::Point3d NXOpen::View::AbsoluteOrigin ( )

返回绝对空间中的视图原点。
创建于 NX8.5.0。

许可证要求：无

◆ AskVisibleObjects()

std::vector< NXOpen::DisplayableObject * > NXOpen::View::AskVisibleObjects ( )

返回视图中可见的对象数组。
隐藏的、位于不可见图层上的、完全在 X、Y 裁剪平面边界外的，或其他被视为不可见的对象，不会包含在返回的数组中。

注意有一些例外情况。不在前后裁剪平面内的对象可能会被返回为可见。在批处理模式下，在隐藏线视图中被其他实体遮挡的实体可能会被返回为可见。

返回: 可见对象的数组
创建于 NX4.0.0。

许可证要求：无

◆ ChangePerspective()

void NXOpen::View::ChangePerspective ( bool changeViewToPerspective )

将视图从正交视图更改为透视图，或从透视图更改为正交视图。若已为透视图的视图再次请求更改为透视图，或已为正交视图的视图再次请求更改为正交视图，则会被忽略。若视图是工程图视图或工程图上的成员视图，请求会被忽略。
创建于 NX11.0.0。

许可证要求：无

参数

changeViewToPerspective 更改视图为透视视图

◆ Concatenate() [1/7]

void NXOpen::View::Concatenate	(	const NXOpen::Point3d &	centerOfRotation,
		const NXOpen::Vector3d &	rotationAxis,
		double	angle )

将给定的旋转与指定视图的先前观察变换串联。首先，如果给定旋转中心，则会发生平移，将视图中心移动到旋转中心。然后，绕旋转中心进行旋转。最后，如果使用了旋转中心，视图会平移回进入函数时的原点。尽管这在逻辑上是三步过程，但图形窗口中仅显示最终结果。
在批处理模式下，视图的旋转会被修改，但不会显示。

于NX4.0.0版本创建。

许可证要求：无

参数

centerOfRotation	若不为NULL，则指定视图空间中视图要绕其旋转的点
rotationAxis	旋转轴
angle	旋转角度（弧度）

◆ Concatenate() [2/7]

void NXOpen::View::Concatenate ( const NXOpen::Point3d & translation )

将给定的平移与指定视图的先前观察变换串联。平移在视图空间中定义。
在批处理模式下，视图的平移会被修改，但不会显示。

于NX4.0.0版本创建。

许可证要求：无

参数

translation 视图空间中要放置在视图中心的点

◆ Concatenate() [3/7]

void NXOpen::View::Concatenate	(	const NXOpen::Point3d &	translation,
		const NXOpen::Point3d &	centerOfRotation,
		const NXOpen::Vector3d &	rotationAxis,
		double	angle )

将给定的平移和旋转与指定视图的先前观察变换串联。平移在视图空间中定义，从概念上讲先发生。然后，如果给定旋转中心，则会发生平移，将视图中心移动到旋转中心。第三步，绕旋转中心进行旋转。最后，如果使用了旋转中心，视图会平移回平移后的原点。尽管这在逻辑上是四步过程，但图形窗口中仅显示最终结果。
在批处理模式下，视图的平移和旋转会被修改，但不会显示。

于NX4.0.0版本创建。

许可证要求：无

参数

translation	视图空间中要放置在视图中心的点
centerOfRotation	若不为NULL，则指定视图空间中视图要绕其旋转的点
rotationAxis	旋转轴
angle	旋转角度（弧度）

◆ Concatenate() [4/7]

void NXOpen::View::Concatenate	(	const NXOpen::Point3d &	translation,
		double	scale )

将给定的平移和缩放与指定视图的先前观察变换串联。平移在视图空间中定义，从概念上讲先发生。然后，使用新的视图原点对视图进行缩放。尽管这在逻辑上是两步过程，但图形窗口中仅显示最终结果。
在批处理模式下，视图的平移和缩放会被修改，但不会显示。

于NX4.0.0版本创建。

许可证要求：无

参数

translation	视图空间中要放置在视图中心的点
scale	相对缩放因子

◆ Concatenate() [5/7]

void NXOpen::View::Concatenate	(	const NXOpen::Point3d &	translation,
		double	scale,
		const NXOpen::Point3d &	centerOfRotation,
		const NXOpen::Vector3d &	rotationAxis,
		double	angle )

将给定的平移、缩放和旋转与指定视图的先前观察变换串联。平移在视图空间中定义，从概念上讲先发生。然后，使用新定义的中心对视图进行缩放。第三步，发生平移以将视图中心移动到旋转中心（如果有）。第四步，绕旋转中心进行旋转。最后，如果使用了旋转中心，视图会平移回第一个参数指定的原点。尽管这在逻辑上是五步过程，但图形窗口中仅显示最终结果。
在批处理模式下，视图的平移、缩放和旋转会被修改，但不会显示。

于NX4.0.0版本创建。

许可证要求：无

参数

translation	视图空间中要放置在视图中心的点
scale	相对缩放因子
centerOfRotation	若不为NULL，则指定视图空间中视图要绕其旋转的点
rotationAxis	旋转轴
angle	旋转角度（弧度）

◆ Concatenate() [6/7]

void NXOpen::View::Concatenate ( double scale )

将给定的缩放与指定视图的先前观察变换串联。缩放使用当前视图原点应用于视图。
在批处理模式下，视图的缩放会被修改，但不会显示。

于NX4.0.0版本创建。

许可证要求：无

参数

scale 相对缩放因子

◆ Concatenate() [7/7]

void NXOpen::View::Concatenate	(	double	scale,
		const NXOpen::Point3d &	centerOfRotation,
		const NXOpen::Vector3d &	rotationAxis,
		double	angle )

将给定的缩放和旋转与指定视图的先前观察变换串联。首先，使用当前视图原点对视图进行缩放。然后，如果给定旋转中心，则会发生平移，将视图中心移动到旋转中心。第三步，绕旋转中心进行旋转。最后，如果使用了旋转中心，视图会平移回进入函数时的原点。尽管这在逻辑上是四步过程，但图形窗口中仅显示最终结果。
在批处理模式下，视图的缩放和旋转会被修改，但不会显示。

于NX4.0.0版本创建。

许可证要求：无

参数

scale	相对缩放因子
centerOfRotation	若不为NULL，则指定视图空间中视图要绕其旋转的点
rotationAxis	旋转轴
angle	旋转角度（弧度）

◆ DependentDisplay()

NXOpen::ViewDependentDisplayManager * NXOpen::View::DependentDisplay ( )

返回一个用于执行所有视图相关显示操作的对象
创建于 NX3.0.0。

◆ DisclosurePurpose()

NXString NXOpen::View::DisclosurePurpose ( )

获取展开用途。
创建于NX11.0.1。

许可证要求：无

◆ DisplayStyle()

NXOpen::View::DisplayStyleType NXOpen::View::DisplayStyle ( )

返回视图的显示样式。
创建于 NX2306.0.0。

许可证要求：无

◆ DynamicHiddenEdges()

NXOpen::View::HiddenEdgesType NXOpen::View::DynamicHiddenEdges ( )

返回视图的动态隐藏边属性。
创建于 NX2306.0.0。

许可证要求：无

◆ EnableNavigationFlyThrough()

void NXOpen::View::EnableNavigationFlyThrough ( bool isEnable )

通过虚拟将您作为第一人称观察者放置在视图中来启用飞行查看。仅适用于工作视图。
创建于NX12.0.2。

许可证要求：无

参数

isEnable True - 启用飞行查看

False - 禁用飞行查看

◆ Expand()

void NXOpen::View::Expand ( )

将指定视图展开以尽可能填满包含该视图的布局，同时保持视图的宽高比不变。布局中的其他视图不再显示。该视图会成为工作视图。未显示的视图无法展开。
在批处理模式下，视图的数据会更新以反映其已展开，但不会显示。

创建于 NX4.0.0。

许可证要求：无

◆ Fit()

void NXOpen::View::Fit ( )

调整给定视图的边界，使其完全包含模型几何的范围。如果视图已显示，更改会在该视图的显示中体现，并且如果启用动画，边界变化会有动画效果。
在批处理模式下，视图边界的数据会更新为调整后的边界，但不会显示。

创建于 NX3.0.0。

许可证要求：无

◆ FitAfterShowOrHide()

void NXOpen::View::FitAfterShowOrHide ( NXOpen::View::ShowOrHideType type )

有条件地调整给定视图的边界，使其完全包含模型几何的范围。此方法仅用于在显示或隐藏操作完成后立即调用。仅当通过 NXOpen::Preferences::SessionVisualizationScreen::DoFitOnHideOrShow 启用了“显示或隐藏时拟合”选项，且工作视图不是工程图视图时，才会执行拟合操作。如果仅执行了隐藏操作，且拟合会导致视图比例减小，则不会执行拟合。如果视图已显示，更改会在该视图的显示中体现，并且如果启用动画，边界变化会有动画效果。
在批处理模式下，如果“显示或隐藏时拟合”选项已启用且满足其他条件，视图边界的数据可能会更新为调整后的边界，但不会显示。

创建于 NX8.5.0。

许可证要求：无

参数

type	已执行显示、隐藏还是两者都执行

◆ FitToObjects()

void NXOpen::View::FitToObjects ( const std::vector< NXOpen::IFitTo * > & objects )

调整给定视图的边界，使其完全包含给定对象的范围。如果视图已显示，更改会在该视图的显示中体现，并且如果启用动画，边界变化会有动画效果。
在批处理模式下，视图边界的数据会更新为调整后的边界，但不会显示。

创建于 NX4.0.0。

许可证要求：无

参数

objects 其显示将包含在视图显示边界内的对象

◆ FlyToObjects()

void NXOpen::View::FlyToObjects ( const std::vector< NXOpen::INXObject * > & objects )

飞至给定对象。如果视图已显示，更改会在该视图的显示中体现。
在批处理模式下，视图会改变，但不会显示。

创建于 NX1872.0.0。

许可证要求：无

参数

objects 其显示将包含在视图飞至操作中的对象

◆ GetAxis()

NXOpen::Vector3d NXOpen::View::GetAxis ( NXOpen::XYZAxis xYZAxis )

返回视图的一个坐标轴。这些是3x3矩阵的分量，该矩阵是绝对空间旋转到视图空间的结果。

返回: 视图的X、Y或Z轴
创建于NX6.0.0版本。

许可证要求：无

参数

xYZAxis 是否返回X、Y或Z轴

◆ GetExpandedScale()

double NXOpen::View::GetExpandedScale ( )

返回包含任何扩展因子的视图比例。
此方法适用于展开视图，展开过程可能会对视图的固有比例值应用乘数。如果视图未展开，结果应与NXOpen::View::Scale获得的结果相同。

返回: 创建于NX12.0.0版本。

许可证要求：无

◆ HasPreview()

bool NXOpen::View::HasPreview ( )

判断指定视图是否有预览。

返回: True - 模型视图预览存在

False - 模型视图预览不存在

创建于NX11.0.1。

许可证要求：无

◆ IsDisclosed()

bool NXOpen::View::IsDisclosed ( )

获取视图的展开状态。
创建于NX1899.0.0。

许可证要求：无

◆ IsNavigationFlyThroughEnabled()

bool NXOpen::View::IsNavigationFlyThroughEnabled ( )

判断是否启用了飞行查看。

返回: True - 飞行查看已启用

False - 飞行查看未启用

创建于NX12.0.2。

许可证要求：无

◆ LockRotations()

bool NXOpen::View::LockRotations ( )

返回视图的“锁定旋转”切换状态。若无错误，返回当前的切换状态
创建于 NX9.0.0。

许可证要求：无

◆ MakeWork()

void NXOpen::View::MakeWork ( )

将给定视图设为工作视图。该视图不需要已显示。由于在任何时候必须恰好有一个工作视图，因此之前的工作视图不再是工作视图。
在批处理模式下，给定视图在内部成为工作视图，但不会显示。

创建于NX4.0.0版本。

许可证要求：无

◆ Matrix()

NXOpen::Matrix3x3 NXOpen::View::Matrix ( )

返回视图矩阵。此 3x3 正交矩阵指定从模型空间到未平移视图空间的旋转。
创建于 NX3.0.0。

许可证要求：无

◆ NavigationFlyThrough()

void NXOpen::View::NavigationFlyThrough	(	const NXOpen::Point3d &	startPoint,
		const NXOpen::Point3d &	startEnd )

在漫游模式下，从起点飞行到终点。仅适用于工作视图。
创建于 NX1953.0.0。

许可证要求：无

参数

startPoint	飞行开始的点
startEnd	飞行结束的点

◆ NavigationFlyThroughWithScale()

void NXOpen::View::NavigationFlyThroughWithScale ( double relativeScale )

在漫游模式下，使用相对缩放飞行。仅适用于工作视图。
创建于 NX1953.0.0。

许可证要求：无

参数

relativeScale 相对缩放系数

◆ Orient() [1/4]

void NXOpen::View::Orient	(	const char *	viewName,
		NXOpen::View::ScaleAdjustment	viewScale )

将视图方向更改为指定的视图。如果启用，视图方向的更改会进行动画展示。未显示的视图无法进行定向。
在批处理模式下，给定视图的方向在内部更改，但不会显示。

创建于NX3.0.0版本。

许可证要求：无

参数

viewName	自定义视图名称
viewScale	所需的视图比例

◆ Orient() [2/4]

void NXOpen::View::Orient ( const NXOpen::Matrix3x3 & matrix )

相对于指定的绝对坐标系更改视图方向。如果启用，视图方向的更改会进行动画展示。未显示的视图无法进行定向。
在批处理模式下，给定视图的方向在内部更改，但不会显示。

创建于NX3.0.0版本。

许可证要求：无

参数

matrix 相对于绝对坐标系的方向。必须是正交归一的。

◆ Orient() [3/4]

void NXOpen::View::Orient	(	const NXString &	viewName,
		NXOpen::View::ScaleAdjustment	viewScale )

将视图方向更改为指定的视图。如果启用，视图方向的更改会进行动画展示。未显示的视图无法进行定向。
在批处理模式下，给定视图的方向在内部更改，但不会显示。

创建于NX3.0.0版本。

许可证要求：无

参数

viewName	自定义视图名称
viewScale	所需的视图比例

◆ Orient() [4/4]

void NXOpen::View::Orient	(	NXOpen::View::Canned	viewName,
		NXOpen::View::ScaleAdjustment	viewScale )

将视图方向更改为指定的预设视图。如果启用，视图方向的更改会进行动画展示。未显示的视图无法进行定向。
在批处理模式下，给定视图的方向在内部更改，但不会显示。

创建于NX3.0.0版本。

许可证要求：无

参数

viewName	预设视图名称
viewScale	所需的视图比例

◆ Origin()

NXOpen::Point3d NXOpen::View::Origin ( )

返回视图原点。此值是“未平移视图空间”中位置的负值，该空间是将绝对空间中的位置乘以 NXOpen::View::Matrix 中的矩阵得到的坐标空间。请注意，此方法中的原点与 NXOpen::View::SetOrigin 中传递的原点不在同一空间中，后者的输入原点在绝对空间中。
此属性提供的位置与 NXOpen::View::Concatenate 及其他类似串联方法中使用的平移相同。
如果要获取绝对空间中的视图原点，请使用 NXOpen::View::AbsoluteOrigin

创建于 NX3.0.0。

许可证要求：无

◆ PanToObjects()

void NXOpen::View::PanToObjects ( const std::vector< NXOpen::INXObject * > & objects )

将视图平移并居中到给定对象。如果视图已显示，更改会在该视图的显示中体现。
在批处理模式下，视图的中心会改变，但不会显示。

创建于 NX12.0.2。

许可证要求：无

参数

objects 其显示将包含在视图平移操作中的对象

◆ Regenerate()

void NXOpen::View::Regenerate ( )

重新生成给定视图的显示。视图的当前比例用于确定曲线、面 facet 和软件线字体的细分。该视图必须已经显示。
在批处理模式下，内部状态信息会重置，就像显示已重新生成，但不会显示。

创建于NX4.0.0版本。

许可证要求：无

◆ RenderingStyle()

NXOpen::View::RenderingStyleType NXOpen::View::RenderingStyle ( )

返回视图的渲染样式。
创建于 NX4.0.0。

许可证要求：无

◆ Restore()

bool NXOpen::View::Restore ( )

将视图恢复到其最后记住的旋转、比例和平移状态。未显示的视图无法恢复。如果启用，视图的恢复会进行动画展示。
在批处理模式下，内部状态信息会恢复，但不会显示。

返回: 恢复操作的状态
False - 恢复成功

True - 无恢复数据可用

创建于NX3.0.0版本。

许可证要求：无

◆ RestoreNavigationHomeView()

void NXOpen::View::RestoreNavigationHomeView ( )

恢复并从当前视图过渡到主页视图。仅适用于工作视图。
创建于NX12.0.2。

许可证要求：无

◆ Rotate() [1/2]

void NXOpen::View::Rotate ( const NXOpen::Matrix3x3 & matrix )

通过将给定矩阵与视图的现有旋转矩阵串联来旋转视图。未显示的视图无法旋转。
在批处理模式下，视图的旋转会被修改，但不会显示。

于 NX3.0.0 创建。

许可证要求：无

参数

matrix 相对于绝对坐标系的矩阵。必须是正交规范矩阵。

◆ Rotate() [2/2]

void NXOpen::View::Rotate	(	const NXOpen::Point3d &	origin,
		const NXOpen::Vector3d &	vector,
		double	angle )

使用指定的旋转原点和指定的轴旋转指定视图。原点和轴在绝对坐标中指定。未显示的视图无法旋转。
在批处理模式下，视图的旋转会被修改，但不会显示。

于 NX3.0.0 创建。

许可证要求：无

参数

origin	绝对空间中的原点
vector	绝对空间中的 X,Y,Z 分量
angle	角度（度）

◆ SaveNavigationHomeView()

void NXOpen::View::SaveNavigationHomeView ( )

将当前视图保存为主页视图。仅适用于工作视图。
创建于NX12.0.2。

许可证要求：无

◆ SaveViewWithViewName() [1/2]

NXOpen::View * NXOpen::View::SaveViewWithViewName ( const char * replacementChar )

使用替换字符递增给定视图的名称。

返回: 新视图名称
创建于 NX1953.0.0。

许可证要求：无

参数

replacementChar 替换字符

◆ SaveViewWithViewName() [2/2]

NXOpen::View * NXOpen::View::SaveViewWithViewName ( const NXString & replacementChar )

使用替换字符递增给定视图的名称。

返回: 新视图名称
创建于 NX1953.0.0。

许可证要求：无

参数

replacementChar 替换字符

◆ Scale()

double NXOpen::View::Scale ( )

返回视图比例。
有关获取展开视图比例的信息，请参考NXOpen::View::GetExpandedScale。

创建于NX3.0.0版本。

许可证要求：无

◆ SetDisclosurePurpose() [1/2]

void NXOpen::View::SetDisclosurePurpose ( const char * disclosurePurpose )

设置展开用途。
创建于NX11.0.1。

许可证要求：无

参数

disclosurePurpose 展开用途字符串

◆ SetDisclosurePurpose() [2/2]

void NXOpen::View::SetDisclosurePurpose ( const NXString & disclosurePurpose )

设置展开用途。
创建于NX11.0.1。

许可证要求：无

参数

disclosurePurpose 展开用途字符串

◆ SetDisplayStyle()

void NXOpen::View::SetDisplayStyle ( NXOpen::View::DisplayStyleType displayStyle )

设置视图的显示样式。
创建于 NX2306.0.0。

许可证要求：无

参数

displayStyle 所需的显示样式。

◆ SetDynamicHiddenEdges()

void NXOpen::View::SetDynamicHiddenEdges ( NXOpen::View::HiddenEdgesType hiddenEdges )

设置视图的动态隐藏边属性。
创建于 NX2306.0.0。

许可证要求：无

参数

hiddenEdges 要应用的所需隐藏边类型。

◆ SetLockRotations()

void NXOpen::View::SetLockRotations ( bool newToggleState )

设置视图的“锁定旋转”切换状态。若无错误，返回当前的切换状态
创建于 NX9.0.0。

许可证要求：无

参数

newToggleState 设置新的切换状态
True - 开启切换

False - 关闭切换

◆ SetOrigin()

void NXOpen::View::SetOrigin ( const NXOpen::Point3d & origin )

将给定位置移动到视图中心。位置在绝对坐标中给出。视图的缩放和旋转保持不变。
在批处理模式下，视图的原点会在内部更改，但不会显示。

于 NX4.0.0 创建。

许可证要求：无

参数

origin 新的视图原点

◆ SetRenderingStyle()

void NXOpen::View::SetRenderingStyle ( NXOpen::View::RenderingStyleType renderingStyle )

设置视图的渲染样式。
创建于 NX4.0.0。

许可证要求：无

参数

renderingStyle 渲染样式

◆ SetRotationTranslationScale()

void NXOpen::View::SetRotationTranslationScale	(	const NXOpen::Matrix3x3 &	rotMatrix,
		const NXOpen::Point3d &	translation,
		double	scale )

设置指定视图的旋转、平移和缩放。旋转首先绕绝对原点应用。然后将“注视”点平移到视图中心，接着围绕视图中心缩放视图。
在批处理模式下，视图的旋转、平移和缩放会被修改，但不会显示。

于 NX4.0.0 创建。

许可证要求：无

参数

rotMatrix	用于视图的 3x3 旋转矩阵 - 替换现有视图旋转矩阵（不与之串联
translation	要放置在视图中心的视图空间点
scale	绝对缩放因子

◆ SetScale()

void NXOpen::View::SetScale ( double scale )

将指定视图的缩放设置为所需的缩放因子。
在批处理模式下，视图的缩放会被修改，但不会显示。

于 NX3.0.0 创建。

许可证要求：无

参数

scale 绝对缩放因子

◆ SetShadedDisplayType()

void NXOpen::View::SetShadedDisplayType ( NXOpen::View::ShadedDisplayModeType shadedDisplayType )

设置
创建于 NX2306.0.0。

许可证要求：无

参数

shadedDisplayType 着色显示类型

◆ SetStaticHiddenEdges()

void NXOpen::View::SetStaticHiddenEdges ( NXOpen::View::HiddenEdgesType hiddenEdges )

设置视图的静态隐藏边属性。
创建于 NX2306.0.0。

许可证要求：无

参数

hiddenEdges 要应用的所需隐藏边类型

◆ SetSyncViews()

void NXOpen::View::SetSyncViews ( bool newToggleState )

设置视图的“同步视图”切换状态。无错误时返回当前切换状态
创建于NX9.0.0。

许可证要求：无

参数

newToggleState 设置新的切换状态
True - 设置切换为开

False - 设置切换为关

◆ SetTriadVisibility()

void NXOpen::View::SetTriadVisibility ( bool triadVisibility )

设置视图中视图坐标系的可见性。
创建于NX10.0.0。

许可证要求：无

参数

triadVisibility 坐标系可见性

◆ SetWcsVisibility()

void NXOpen::View::SetWcsVisibility ( bool isVisible )

设置视图中WCS的可见性。
创建于NX10.0.0。

许可证要求：无

参数

isVisible 是否可见

◆ ShadedDisplayType()

NXOpen::View::ShadedDisplayModeType NXOpen::View::ShadedDisplayType ( )

返回
创建于 NX2306.0.0。

许可证要求：无

◆ SnapToClosestCannedOrientation()

void NXOpen::View::SnapToClosestCannedOrientation ( )

将给定视图的方向更改为与其方向最接近的固定视图的方向。未显示的视图无法对齐。如果启用，视图方向的变化会动画显示。
在批处理模式下，视图的方向会在内部更改，但不会显示。

于 NX4.0.0 创建。

许可证要求：无

◆ SnapToVariantCannedOrientation()

void NXOpen::View::SnapToVariantCannedOrientation ( )

与 NXOpen::View::SnapToClosestCannedOrientation 类似，但它根据 I-deas 的 'snapview' 逻辑，将给定视图的方向更改为某种固定视图“变体”的方向，其方向最接近六个正投影视图和八种三角测视图中的一种。
在批处理模式下，视图的方向会在内部更改，但不会显示。

于 NX5.0.0 创建。

许可证要求：无

◆ StaticHiddenEdges()

NXOpen::View::HiddenEdgesType NXOpen::View::StaticHiddenEdges ( )

返回视图的静态隐藏边属性。
创建于 NX2306.0.0。

许可证要求：无

◆ SyncViews()

bool NXOpen::View::SyncViews ( )

获取视图的“同步视图”切换状态。无错误时返回当前切换状态
创建于NX9.0.0。

许可证要求：无

◆ TriadVisibility()

bool NXOpen::View::TriadVisibility ( )

获取视图中视图坐标系的可见性。
创建于NX10.0.0。

许可证要求：无

◆ UpdateCustomSymbols()

void NXOpen::View::UpdateCustomSymbols ( )

更新工程图成员视图或工程图纸中的自定义符号
创建于 NX8.0.1。

许可证要求：无

◆ UpdateDisplay()

void NXOpen::View::UpdateDisplay ( )

按需更新给定视图的显示。视图的当前缩放用于确定曲线、 facet 和软件线字体的细分。视图必须已显示。
在批处理模式下，内部状态信息会更新，但不会显示。

于 NX4.0.0 创建。

许可证要求：无

◆ VisualizationSpecialEffectsPreferences()

NXOpen::Preferences::ViewVisualizationSpecialEffects * NXOpen::View::VisualizationSpecialEffectsPreferences ( )

返回一个用于执行所有可视化特殊效果相关首选项设置的对象
创建于 NX3.0.0。

◆ VisualizationVisualPreferences()

NXOpen::Preferences::ViewVisualizationVisual * NXOpen::View::VisualizationVisualPreferences ( )

返回一个用于执行所有可视化相关首选项设置的对象
创建于 NX3.0.0。

◆ WcsVisibility()

bool NXOpen::View::WcsVisibility ( )

获取视图中WCS的可见性。
创建于NX10.0.0。

许可证要求：无

◆ Zoom()

void NXOpen::View::Zoom ( NXOpen::View::ScaleFactor scaleFactor )

将指定视图缩放到所需的相对缩放。“缩小”和“放大”缩放选项固定为 10。NXOpen::View::ScaleFactor 提供的所有缩放选项都有内部限制因子。此缩放不能无限增加或减少。视图缩放的变化不会动画显示。
在批处理模式下，视图的缩放会被修改，但不会显示。

于 NX3.0.0 创建。

许可证要求：无

参数

scaleFactor 相对缩放因子

◆ ZoomAboutPoint()

void NXOpen::View::ZoomAboutPoint	(	double	relativeScale,
		const NXOpen::Point3d &	scaleAboutPoint,
		const NXOpen::Point3d &	viewCenter )

缩放指定视图，使给定的缩放围绕点保持不动。若指定的缩放比例极小或极大，将使用最小或最大缩放比例。这些值与交互操作中使用的最小和最大值相同。相对缩放会叠加到视图当前的缩放比例上，因此1.0表示缩放无变化，2.0表示视图缩放比例加倍。缩放围绕点和当前视图中心在视图空间中给出。视图必须已显示。
在批处理模式下，会修改视图的缩放和平移，但不会显示。

创建于 NX4.0.0。

许可证要求：无

参数

relativeScale	相对缩放 [1.0 = 无变化]
scaleAboutPoint	保持不动的点，在视图空间中
viewCenter	视为视图中心的点，在视图空间中。可以为 NULL，此时使用当前视图中心。

◆ ZoomByRectangle()

void NXOpen::View::ZoomByRectangle	(	const NXOpen::Point3d &	corner1,
		const NXOpen::Point3d &	corner2 )

缩放指定视图，使指定矩形尽可能大地完全包含在视口中。若矩形和视口的宽高比不同，视口中会包含矩形外的部分视图。若矩形极小或极大，将使用最小或最大缩放比例。这些值与交互操作中使用的最小和最大值相同。矩形的两个对角点在视图空间中给出。视图必须已显示。若启用，视图边界的变化会有动画效果。
在批处理模式下，会修改视图的缩放和平移，但不会显示。

创建于 NX4.0.0。

许可证要求：无

参数

corner1	矩形的一个角点，在视图空间中
corner2	矩形的对角点，在视图空间中

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ Canned

◆ DisplayStyleType

◆ HiddenEdgesType

◆ RenderingStyleType

◆ ScaleAdjustment

◆ ScaleFactor

◆ ShadedDisplayModeType

◆ ShowOrHideType

成员函数说明

◆ AbsoluteOrigin()

◆ AskVisibleObjects()

◆ ChangePerspective()

◆ Concatenate() [1/7]

◆ Concatenate() [2/7]

◆ Concatenate() [3/7]

◆ Concatenate() [4/7]

◆ Concatenate() [5/7]

◆ Concatenate() [6/7]

◆ Concatenate() [7/7]

◆ DependentDisplay()

◆ DisclosurePurpose()

◆ DisplayStyle()

◆ DynamicHiddenEdges()

◆ EnableNavigationFlyThrough()

◆ Expand()

◆ Fit()

◆ FitAfterShowOrHide()

◆ FitToObjects()

◆ FlyToObjects()

◆ GetAxis()

◆ GetExpandedScale()

◆ HasPreview()

◆ IsDisclosed()

◆ IsNavigationFlyThroughEnabled()

◆ LockRotations()

◆ MakeWork()

◆ Matrix()

◆ NavigationFlyThrough()

◆ NavigationFlyThroughWithScale()

◆ Orient() [1/4]

◆ Orient() [2/4]

◆ Orient() [3/4]

◆ Orient() [4/4]

◆ Origin()

◆ PanToObjects()

◆ Regenerate()

◆ RenderingStyle()

◆ Restore()

◆ RestoreNavigationHomeView()

◆ Rotate() [1/2]

◆ Rotate() [2/2]

◆ SaveNavigationHomeView()

◆ SaveViewWithViewName() [1/2]

◆ SaveViewWithViewName() [2/2]

◆ Scale()

◆ SetDisclosurePurpose() [1/2]

◆ SetDisclosurePurpose() [2/2]

◆ SetDisplayStyle()

◆ SetDynamicHiddenEdges()

◆ SetLockRotations()

◆ SetOrigin()

◆ SetRenderingStyle()

◆ SetRotationTranslationScale()

◆ SetScale()

◆ SetShadedDisplayType()

◆ SetStaticHiddenEdges()

◆ SetSyncViews()

◆ SetTriadVisibility()

◆ SetWcsVisibility()

◆ ShadedDisplayType()

◆ SnapToClosestCannedOrientation()

◆ SnapToVariantCannedOrientation()

◆ StaticHiddenEdges()

◆ SyncViews()
