#include <Assemblies_ClearanceSet.hxx>

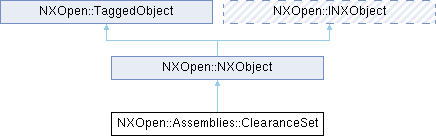

类 NXOpen::Assemblies::ClearanceSet 继承关系图:

类
struct	Summary

Public 类型
enum	CopyMode { CopyModeNoResults , CopyModeResults , CopyModeInterfBodies }
enum	InterferenceStatus { InterferenceStatusUndetermined , InterferenceStatusResolved , InterferenceStatusIrrelevant , InterferenceStatusPending }
enum	InterferenceType { InterferenceTypeSoft , InterferenceTypeTouch , InterferenceTypeHard , InterferenceTypeCont1In2 , InterferenceTypeCont2In1 , InterferenceTypeNoInterference }
enum	JobStatus { JobStatusNotAborted , JobStatusAbortedByUser , JobStatusAbortedOnError }
enum	PenetrationDepthResult { PenetrationDepthResultNotAttempted , PenetrationDepthResultSuccess , PenetrationDepthResultNoClash , PenetrationDepthResultTouching , PenetrationDepthResultBothSheets , PenetrationDepthResultUnspecifiedError }
enum	ReanalyzeOutOfDateExcludedPairs { ReanalyzeOutOfDateExcludedPairsCustomerDefault , ReanalyzeOutOfDateExcludedPairsTrue , ReanalyzeOutOfDateExcludedPairsFalse }
enum	ReanalyzePairCalculationMethod { ReanalyzePairCalculationMethodUseStoredMethod , ReanalyzePairCalculationMethodLightweight , ReanalyzePairCalculationMethodExactIfLoaded , ReanalyzePairCalculationMethodExact }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
void	CalculatePenetrationDepth (const std::vector< NXOpen::DisplayableObject * > &firstObjects, const std::vector< NXOpen::DisplayableObject * > &secondObjects)
NXOpen::Assemblies::ClearanceSet *	Copy (const char *name, NXOpen::Assemblies::ClearanceSet::CopyMode mode)
NXOpen::Assemblies::ClearanceSet *	Copy (const NXString &name, NXOpen::Assemblies::ClearanceSet::CopyMode mode)
void	CreateInterferenceGeometry (const std::vector< NXOpen::DisplayableObject * > &firstObjects, const std::vector< NXOpen::DisplayableObject * > &secondObjects)
void	Delete ()
void	DeleteAllInterferences ()
void	DeleteExcludedPair (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2, bool markOutOfDate)
void	DeleteInterference (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2)
bool	DetectObsoleteSettings (bool doCleanupNow)
void	ExcludePairs (const std::vector< NXOpen::DisplayableObject * > &firstObjects, const std::vector< NXOpen::DisplayableObject * > &secondObjects)
NXString	GetExcludedPairText (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2)
void	GetInterferenceData (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2, NXOpen::Assemblies::ClearanceSet::InterferenceType type, bool newInterference, std::vector< NXOpen::DisplayableObject * > &interfBodies, NXOpen::Point3d point1, NXOpen::Point3d point2, NXString text, int interfNum, int config, int depthResult, double depth, NXOpen::Vector3d direction, NXOpen::Point3d minPoint, NXOpen::Point3d maxPoint)
NXOpen::Assemblies::ClearanceSet::InterferenceStatus	GetInterferenceStatus (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2)
bool	GetIsPairChanged (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2)
void	GetNextInterference (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2, NXOpen::DisplayableObject nextObject1, NXOpen::DisplayableObject nextObject2)
int	GetNumberOfInterferences ()
NXOpen::Assemblies::ClearanceSet::Summary	GetResults ()
int	GetVersion ()
void	MarkExcludedPairsUpToDate (const std::vector< NXOpen::DisplayableObject * > &firstObjects, const std::vector< NXOpen::DisplayableObject * > &secondObjects)
void	PerformAnalysis (NXOpen::Assemblies::ClearanceSet::ReanalyzeOutOfDateExcludedPairs reanalyzeOption)
void	ReanalyzePairs (const std::vector< NXOpen::DisplayableObject * > &firstObjects, const std::vector< NXOpen::DisplayableObject * > &secondObjects, NXOpen::Assemblies::ClearanceSet::ReanalyzePairCalculationMethod calculationMethod)
void	SetExcludedPairText (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2, const char *text)
void	SetExcludedPairText (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2, const NXString &text)
void	SetInterferenceStatus (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2, NXOpen::Assemblies::ClearanceSet::InterferenceStatus status)
void	SetInterferenceText (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2, const char *text)
void	SetInterferenceText (NXOpen::DisplayableObject object1, NXOpen::DisplayableObject object2, const NXString &text)
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ClearanceSetBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

间隙集

表示 NXOpen::Assemblies::ClearanceSet。此类的输入可以是PSM小平面对象。
目前暂不支持KF。

于NX9.0.0版本创建。

成员枚举类型说明

◆ CopyMode

enum NXOpen::Assemblies::ClearanceSet::CopyMode

指定数据集复制模式

枚举值
CopyModeNoResults	不复制结果
CopyModeResults	复制结果
CopyModeInterfBodies	复制干涉体

◆ InterferenceStatus

enum NXOpen::Assemblies::ClearanceSet::InterferenceStatus

指定干涉状态

枚举值
InterferenceStatusUndetermined	未确定
InterferenceStatusResolved	已解决
InterferenceStatusIrrelevant	无关
InterferenceStatusPending	待处理

◆ InterferenceType

enum NXOpen::Assemblies::ClearanceSet::InterferenceType

指定干涉类型

枚举值
InterferenceTypeSoft	软干涉
InterferenceTypeTouch	接触干涉
InterferenceTypeHard	硬干涉
InterferenceTypeCont1In2	组件1在组件2内
InterferenceTypeCont2In1	组件2在组件1内
InterferenceTypeNoInterference	无干涉

◆ JobStatus

enum NXOpen::Assemblies::ClearanceSet::JobStatus

指定作业中止状态

枚举值
JobStatusNotAborted	未中止
JobStatusAbortedByUser	用户中止
JobStatusAbortedOnError	出错中止

◆ PenetrationDepthResult

enum NXOpen::Assemblies::ClearanceSet::PenetrationDepthResult

穿透深度计算结果

枚举值
PenetrationDepthResultNotAttempted	未尝试计算
PenetrationDepthResultSuccess	计算成功
PenetrationDepthResultNoClash	无冲突
PenetrationDepthResultTouching	接触状态
PenetrationDepthResultBothSheets	均为片体
PenetrationDepthResultUnspecifiedError	未指定错误

◆ ReanalyzeOutOfDateExcludedPairs

enum NXOpen::Assemblies::ClearanceSet::ReanalyzeOutOfDateExcludedPairs

指定是否重新分析过期的排除配对。

枚举值
ReanalyzeOutOfDateExcludedPairsCustomerDefault	客户默认设置
ReanalyzeOutOfDateExcludedPairsTrue	是
ReanalyzeOutOfDateExcludedPairsFalse	否

◆ ReanalyzePairCalculationMethod

enum NXOpen::Assemblies::ClearanceSet::ReanalyzePairCalculationMethod

重新分析配对时使用的分析方法。

枚举值
ReanalyzePairCalculationMethodUseStoredMethod	使用间隙集定义的分析方法。
ReanalyzePairCalculationMethodLightweight	轻量化
ReanalyzePairCalculationMethodExactIfLoaded	已加载则精确分析
ReanalyzePairCalculationMethodExact	精确分析

成员函数说明

◆ CalculatePenetrationDepth()

void NXOpen::Assemblies::ClearanceSet::CalculatePenetrationDepth	(	const std::vector< NXOpen::DisplayableObject * > &	firstObjects,
		const std::vector< NXOpen::DisplayableObject * > &	secondObjects )

计算一组硬干涉的穿透深度。干涉对需通过两个并行数组指定：第一个干涉对的对象放在数组第一个元素，第二个干涉对的对象放在数组第二个元素，以此类推。
版本始于NX9.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

firstObjects	每个干涉对的第一个对象，数组长度需与secondObjects一致
secondObjects	每个干涉对的第二个对象，数组长度需与firstObjects一致

◆ Copy() [1/2]

NXOpen::Assemblies::ClearanceSet * NXOpen::Assemblies::ClearanceSet::Copy	(	const char *	name,
		NXOpen::Assemblies::ClearanceSet::CopyMode	mode )

复制数据集。必须提供唯一名称。有三种复制模式：NXOpen::Assemblies::ClearanceSet::CopyModeNoResults 仅复制设置数据，新数据集版本设为0（表示未执行间隙分析）；NXOpen::Assemblies::ClearanceSet::CopyModeResults 复制当前分析结果，但不复制干涉体；NXOpen::Assemblies::ClearanceSet::CopyModeInterfBodies 完整复制所有结果。名称长度必须小于MAX_LINE_SIZE

返回: 复制得到的数据集
版本始于NX9.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

name	新数据集的名称
mode	复制模式

◆ Copy() [2/2]

NXOpen::Assemblies::ClearanceSet * NXOpen::Assemblies::ClearanceSet::Copy	(	const NXString &	name,
		NXOpen::Assemblies::ClearanceSet::CopyMode	mode )

复制数据集。必须提供唯一名称。有三种复制模式：NXOpen::Assemblies::ClearanceSet::CopyModeNoResults 仅复制设置数据，新数据集版本设为0（表示未执行间隙分析）；NXOpen::Assemblies::ClearanceSet::CopyModeResults 复制当前分析结果，但不复制干涉体；NXOpen::Assemblies::ClearanceSet::CopyModeInterfBodies 完整复制所有结果。名称长度必须小于MAX_LINE_SIZE

返回: 复制得到的数据集
版本始于NX9.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

name	新数据集的名称
mode	复制模式

◆ CreateInterferenceGeometry()

void NXOpen::Assemblies::ClearanceSet::CreateInterferenceGeometry	(	const std::vector< NXOpen::DisplayableObject * > &	firstObjects,
		const std::vector< NXOpen::DisplayableObject * > &	secondObjects )

为一组硬干涉构造干涉几何体。干涉对需通过两个并行数组指定：第一个干涉对的对象放在数组第一个元素，第二个干涉对的对象放在数组第二个元素，以此类推。
版本始于NX9.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

firstObjects	每个干涉对的第一个对象，数组长度需与secondObjects一致
secondObjects	每个干涉对的第二个对象，数组长度需与firstObjects一致

◆ Delete()

void NXOpen::Assemblies::ClearanceSet::Delete ( )

删除当前间隙集
版本始于NX9.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

◆ DeleteAllInterferences()

void NXOpen::Assemblies::ClearanceSet::DeleteAllInterferences ( )

删除此间隙集中存储的所有干涉结果。
版本始于NX12.0.2。

许可要求：装配模块 ("ASSEMBLIES MODULE")

◆ DeleteExcludedPair()

void NXOpen::Assemblies::ClearanceSet::DeleteExcludedPair	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2,
		bool	markOutOfDate )

删除排除的对象对及其所有关联数据。两个对象都必须是当前间隙集的成员。如果该对象对不是已排除的对，则返回错误。建议将 markOutOfDate设置为true，否则已删除的对在object1或object2被标记为过期前，不会参与重新分析。
创建于NX1980.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	对象对中的第一个对象
object2	对象对中的第二个对象
markOutOfDate	是否将数据集及包含任一对象的其他对标记为过期

◆ DeleteInterference()

void NXOpen::Assemblies::ClearanceSet::DeleteInterference	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2 )

删除指定对象对的干涉。两个对象必须属于当前数据集。若对象对不存在对应的干涉，将返回错误。与该干涉关联的所有数据都会被删除。
版本始于NX9.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	对象对中的第一个对象
object2	对象对中的第二个对象

◆ DetectObsoleteSettings()

bool NXOpen::Assemblies::ClearanceSet::DetectObsoleteSettings ( bool doCleanupNow )

检测间隙集是否使用了已过时/不再支持的设置。例如，在NX 9.0之前，有一个可选设置"忽略配对对象"。仍可读取包含过时设置的间隙集的现有结果，但下次执行分析时，过时设置将被移除，所有现有结果将被清除。此方法可选择立即执行所需的清理操作，而非等待下次分析。

返回: 间隙集是否包含过时设置
版本始于NX10.0.2。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

doCleanupNow 是否立即执行清理操作

◆ ExcludePairs()

void NXOpen::Assemblies::ClearanceSet::ExcludePairs	(	const std::vector< NXOpen::DisplayableObject * > &	firstObjects,
		const std::vector< NXOpen::DisplayableObject * > &	secondObjects )

如果对象对集合尚未被排除，则将其排除。两个对象都必须是当前间隙集的成员。如果任何对象对是已存在的干涉对，则这些干涉及其所有关联数据将被删除。
创建于NX1980.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

firstObjects	每个干涉对的第一个对象。必须与secondObjects长度相同。
secondObjects	每个干涉对的第二个对象。必须与firstObjects长度相同。

◆ GetExcludedPairText()

NXString NXOpen::Assemblies::ClearanceSet::GetExcludedPairText	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2 )

查询排除对象对的关联文本字符串。两个对象都必须是当前间隙集的成员。如果该对象对不是已存在的排除对，则返回错误。

返回: 排除对象对的关联文本
创建于NX1980.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	对象对中的第一个对象
object2	对象对中的第二个对象

◆ GetInterferenceData()

void NXOpen::Assemblies::ClearanceSet::GetInterferenceData	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2,
		NXOpen::Assemblies::ClearanceSet::InterferenceType *	type,
		bool *	newInterference,
		std::vector< NXOpen::DisplayableObject * > &	interfBodies,
		NXOpen::Point3d *	point1,
		NXOpen::Point3d *	point2,
		NXString *	text,
		int *	interfNum,
		int *	config,
		int *	depthResult,
		double *	depth,
		NXOpen::Vector3d *	direction,
		NXOpen::Point3d *	minPoint,
		NXOpen::Point3d *	maxPoint )

查询指定干涉对象对的相关数据。
版本始于NX9.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	干涉对中的第一个对象
object2	干涉对中的第二个对象
type	干涉类型
newInterference	新干涉标识
interfBodies	干涉几何体列表
point1	第一个对象上的点
point2	第二个对象上的点
text	与干涉关联的文本
interfNum	干涉的唯一编号
config	配置索引
depthResult	穿透深度计算的结果状态
depth	穿透深度
direction	表示穿透方向的单位向量
minPoint	干涉区域深度极值处的点（最小值端）
maxPoint	干涉区域深度极值处的点（最大值端）

◆ GetInterferenceStatus()

NXOpen::Assemblies::ClearanceSet::InterferenceStatus NXOpen::Assemblies::ClearanceSet::GetInterferenceStatus	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2 )

查询给定干涉对象对的状态。仅当两个对象之间存在干涉时，才会获取状态。

返回: 干涉的当前状态
创建于NX12.0.2。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	对象对中的第一个对象
object2	对象对中的第二个对象

◆ GetIsPairChanged()

bool NXOpen::Assemblies::ClearanceSet::GetIsPairChanged	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2 )

查询对象对自上次分析后是否发生变化。两个对象必须是属于间隙分析数据集的实体或小平面模型。若任一对象自上次分析后发生变化，返回isChanged为TRUE。若从未对任一对象执行过分析，同样返回TRUE。

返回: 该对象对自上次分析后是否发生变化？
版本始于NX9.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	对象对中的第一个对象
object2	对象对中的第二个对象

◆ GetNextInterference()

void NXOpen::Assemblies::ClearanceSet::GetNextInterference	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2,
		NXOpen::DisplayableObject **	nextObject1,
		NXOpen::DisplayableObject **	nextObject2 )

遍历间隙分析数据集中的干涉。干涉以对象对形式存储。将object1和object2均设为NULL开始遍历。此函数返回定义下一个干涉的对象标识。若任一对象返回NULL，表示遍历结束。
版本始于NX9.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	当前干涉对象对中的第一个对象
object2	当前干涉对象对中的第二个对象
nextObject1	下一个干涉对象对中的第一个对象
nextObject2	下一个干涉对象对中的第二个对象

◆ GetNumberOfInterferences()

int NXOpen::Assemblies::ClearanceSet::GetNumberOfInterferences ( )

查询间隙分析数据集中存储的干涉数量。若该数据集从未执行过间隙分析，将返回错误。

返回: 与数据集关联的干涉数量
版本始于NX9.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

◆ GetResults()

NXOpen::Assemblies::ClearanceSet::Summary NXOpen::Assemblies::ClearanceSet::GetResults ( )

查询最近一次间隙分析的结果摘要。会填充 NXOpen::Assemblies::ClearanceSet::Summary 结构体，包含分析统计信息：对象数量、配对数量、已检查配对数量，以及各类干涉的数量。若该数据集从未执行过间隙分析，将返回错误。

返回: 结果摘要结构体
版本始于NX9.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

◆ GetVersion()

int NXOpen::Assemblies::ClearanceSet::GetVersion ( )

获取间隙分析数据集的版本。版本号表示该数据集已执行间隙分析的次数，版本为0表示从未执行过分析。
版本始于NX9.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

◆ MarkExcludedPairsUpToDate()

void NXOpen::Assemblies::ClearanceSet::MarkExcludedPairsUpToDate	(	const std::vector< NXOpen::DisplayableObject * > &	firstObjects,
		const std::vector< NXOpen::DisplayableObject * > &	secondObjects )

如果排除对象对集合处于过期状态，则将其标记为最新。两个对象都必须是当前间隙集的成员。如果任何对象对不是已存在的排除对，则返回错误。
创建于NX1980.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

firstObjects	每个干涉对的第一个对象。必须与secondObjects长度相同。
secondObjects	每个干涉对的第二个对象。必须与firstObjects长度相同。

◆ PerformAnalysis()

void NXOpen::Assemblies::ClearanceSet::PerformAnalysis ( NXOpen::Assemblies::ClearanceSet::ReanalyzeOutOfDateExcludedPairs reanalyzeOption )

对当前间隙集执行分析，可指定是否重新分析已过期的排除配对。可选择使用客户默认设置，也可指定true或false来覆盖默认设置。
版本始于NX9.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

reanalyzeOption 重新分析选项

◆ ReanalyzePairs()

void NXOpen::Assemblies::ClearanceSet::ReanalyzePairs	(	const std::vector< NXOpen::DisplayableObject * > &	firstObjects,
		const std::vector< NXOpen::DisplayableObject * > &	secondObjects,
		NXOpen::Assemblies::ClearanceSet::ReanalyzePairCalculationMethod	calculationMethod )

使用指定的分析方法重新分析一组干涉对。干涉对需通过两个并行数组指定：第一个干涉对的对象放在数组第一个元素，第二个干涉对的对象放在数组第二个元素，以此类推。
版本始于NX9.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

firstObjects	每个干涉对的第一个对象，数组长度需与secondObjects一致
secondObjects	每个干涉对的第二个对象，数组长度需与firstObjects一致
calculationMethod	计算方法

◆ SetExcludedPairText() [1/2]

void NXOpen::Assemblies::ClearanceSet::SetExcludedPairText	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2,
		const char *	text )

为排除对象对关联文本字符串。两个对象必须是当前间隙集的成员。如果该对象对不是已存在的排除对，则返回错误。
创建于NX1980.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	对象对中的第一个对象
object2	对象对中的第二个对象
text	新数据集的名称

◆ SetExcludedPairText() [2/2]

void NXOpen::Assemblies::ClearanceSet::SetExcludedPairText	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2,
		const NXString &	text )

为排除对象对关联文本字符串。两个对象必须是当前间隙集的成员。如果该对象对不是已存在的排除对，则返回错误。
创建于NX1980.0.0。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	对象对中的第一个对象
object2	对象对中的第二个对象
text	新数据集的名称

◆ SetInterferenceStatus()

void NXOpen::Assemblies::ClearanceSet::SetInterferenceStatus	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2,
		NXOpen::Assemblies::ClearanceSet::InterferenceStatus	status )

设置给定干涉对象对的状态。仅当两个对象之间存在干涉时，才会设置状态。
创建于NX12.0.2。

许可证要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	对象对中的第一个对象
object2	对象对中的第二个对象
status	干涉的新状态

◆ SetInterferenceText() [1/2]

void NXOpen::Assemblies::ClearanceSet::SetInterferenceText	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2,
		const char *	text )

为干涉对象对关联文本字符串。两个对象必须属于当前数据集。若对象对不存在对应的干涉，将返回错误。
版本始于NX9.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	对象对中的第一个对象
object2	对象对中的第二个对象
text	要关联的文本字符串

◆ SetInterferenceText() [2/2]

void NXOpen::Assemblies::ClearanceSet::SetInterferenceText	(	NXOpen::DisplayableObject *	object1,
		NXOpen::DisplayableObject *	object2,
		const NXString &	text )

为干涉对象对关联文本字符串。两个对象必须属于当前数据集。若对象对不存在对应的干涉，将返回错误。
版本始于NX9.0.0。

许可要求：装配模块 ("ASSEMBLIES MODULE")

参数

object1	对象对中的第一个对象
object2	对象对中的第二个对象
text	要关联的文本字符串

类

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ CopyMode

◆ InterferenceStatus

◆ InterferenceType

◆ JobStatus

◆ PenetrationDepthResult

◆ ReanalyzeOutOfDateExcludedPairs

◆ ReanalyzePairCalculationMethod

成员函数说明

◆ CalculatePenetrationDepth()

◆ Copy() [1/2]

◆ Copy() [2/2]

◆ CreateInterferenceGeometry()

◆ Delete()

◆ DeleteAllInterferences()

◆ DeleteExcludedPair()

◆ DeleteInterference()

◆ DetectObsoleteSettings()

◆ ExcludePairs()

◆ GetExcludedPairText()

◆ GetInterferenceData()

◆ GetInterferenceStatus()

◆ GetIsPairChanged()

◆ GetNextInterference()

◆ GetNumberOfInterferences()

◆ GetResults()

◆ GetVersion()

◆ MarkExcludedPairsUpToDate()

◆ PerformAnalysis()

◆ ReanalyzePairs()

◆ SetExcludedPairText() [1/2]

◆ SetExcludedPairText() [2/2]

◆ SetInterferenceStatus()

◆ SetInterferenceText() [1/2]

◆ SetInterferenceText() [2/2]
