系统对象基类更多...

#include <Mechatronics_SystemObject.hxx>

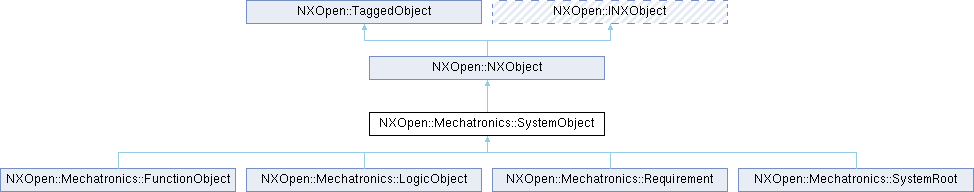

类 NXOpen::Mechatronics::SystemObject 继承关系图:

Public 类型
enum	RelationType { RelationTypeEcad = 1 }
enum	ReorderType { ReorderTypeBefore = 1 , ReorderTypeAfter }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
void	AddComponent (const std::vector< NXOpen::Assemblies::Component * > &comps)
void	AddOperation (const std::vector< NXOpen::NXObject * > &opers)
void	AddPhysicsObjects (const std::vector< NXOpen::NXObject * > &objects)
void	AddSignalAdapters (const std::vector< NXOpen::NXObject * > &adapters)
void	ApplyNamingRule ()
void	AssociateItem (NXOpen::Mechatronics::SystemObject::RelationType type, const char itemMFKID, const char revisionID)
void	AssociateItem (NXOpen::Mechatronics::SystemObject::RelationType type, const NXString &itemMFKID, const NXString &revisionID)
void	CreateTraceLink (NXOpen::Mechatronics::SystemObject *pComplying)
void	DissociateItem (const char itemMFKID, const char revisionID)
void	DissociateItem (const NXString &itemMFKID, const NXString &revisionID)
void	GetAssociateItem (NXOpen::Mechatronics::SystemObject::RelationType type, NXString itemMFKID, NXString revisionID)
void	GetPhysicsObjects (std::vector< NXOpen::NXObject * > &objects)
NXString	GetSingleDesignation ()
void	RemoveComponent (const std::vector< NXOpen::Assemblies::Component * > &comps)
void	RemoveOperation (const std::vector< NXOpen::NXObject * > &opers)
void	RemovePhysicsObjects (const std::vector< NXOpen::NXObject * > &objects)
void	RemoveSignalAdapters (const std::vector< NXOpen::NXObject * > &adapters)
void	RemoveTraceLink (NXOpen::Mechatronics::SystemObject *pComplying)
void	RenameInstance (const char *name)
void	RenameInstance (const NXString &name)
void	ReorderObject (NXOpen::Mechatronics::SystemObject *pDestination, NXOpen::Mechatronics::SystemObject::ReorderType beforeOrAfter)
void	RestructureObject (NXOpen::Mechatronics::SystemObject *pDestination)
void	SetSingleDesignation (const char *designation)
void	SetSingleDesignation (const NXString &designation)
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SystemObjectBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

系统对象基类

表示系统对象。系统对象是在系统导航器中显示的实体。
这是抽象类，无法创建。

于 NX8.5.0 版本创建。

成员枚举类型说明

◆ RelationType

enum NXOpen::Mechatronics::SystemObject::RelationType

关系类型。

枚举值
RelationTypeEcad	ECAD 关系类型

◆ ReorderType

enum NXOpen::Mechatronics::SystemObject::ReorderType

用于指定相对位置的重排对象类型。

枚举值
ReorderTypeBefore	在之前
ReorderTypeAfter	在之后

成员函数说明

◆ AddComponent()

void NXOpen::Mechatronics::SystemObject::AddComponent ( const std::vector< NXOpen::Assemblies::Component * > & comps )

添加 Assemblies::Component 。
于 NX8.5.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

comps 组件

◆ AddOperation()

void NXOpen::Mechatronics::SystemObject::AddOperation ( const std::vector< NXOpen::NXObject * > & opers )

添加操作对象。
于 NX8.5.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

opers 操作

◆ AddPhysicsObjects()

void NXOpen::Mechatronics::SystemObject::AddPhysicsObjects ( const std::vector< NXOpen::NXObject * > & objects )

添加行为物理对象。
创建于 NX9.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

objects 行为物理对象

◆ AddSignalAdapters()

void NXOpen::Mechatronics::SystemObject::AddSignalAdapters ( const std::vector< NXOpen::NXObject * > & adapters )

添加信号适配器对象。
于 NX8.5.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

adapters 适配器

◆ ApplyNamingRule()

void NXOpen::Mechatronics::SystemObject::ApplyNamingRule ( )

执行命名规则检查并更新标识。
创建于 NX10.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ AssociateItem() [1/2]

void NXOpen::Mechatronics::SystemObject::AssociateItem	(	NXOpen::Mechatronics::SystemObject::RelationType	type,
		const char *	itemMFKID,
		const char *	revisionID )

将指定项关联到此系统对象。此方法仅在NX Manager模式下有效。
创建于NX10.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

type	关联类型。
itemMFKID	关联项的MFK ID。
revisionID	关联项的版本ID。

◆ AssociateItem() [2/2]

void NXOpen::Mechatronics::SystemObject::AssociateItem	(	NXOpen::Mechatronics::SystemObject::RelationType	type,
		const NXString &	itemMFKID,
		const NXString &	revisionID )

将指定项关联到此系统对象。此方法仅在NX Manager模式下有效。
创建于NX10.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

type	关联类型。
itemMFKID	关联项的MFK ID。
revisionID	关联项的版本ID。

◆ CreateTraceLink()

void NXOpen::Mechatronics::SystemObject::CreateTraceLink ( NXOpen::Mechatronics::SystemObject * pComplying )

为系统对象创建跟踪链接。此方法仅在 NX Manager 模式下有效。
创建于 NX9.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

pComplying 合规对象

◆ DissociateItem() [1/2]

void NXOpen::Mechatronics::SystemObject::DissociateItem	(	const char *	itemMFKID,
		const char *	revisionID )

将指定项与此系统对象取消关联。此方法仅在NX Manager模式下有效。
创建于NX10.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

itemMFKID	取消关联项的MFK ID。
revisionID	取消关联项的版本ID。

◆ DissociateItem() [2/2]

void NXOpen::Mechatronics::SystemObject::DissociateItem	(	const NXString &	itemMFKID,
		const NXString &	revisionID )

将指定项与此系统对象取消关联。此方法仅在NX Manager模式下有效。
创建于NX10.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

itemMFKID	取消关联项的MFK ID。
revisionID	取消关联项的版本ID。

◆ GetAssociateItem()

void NXOpen::Mechatronics::SystemObject::GetAssociateItem	(	NXOpen::Mechatronics::SystemObject::RelationType	type,
		NXString *	itemMFKID,
		NXString *	revisionID )

查询具有指定类型的关联项。此方法仅在NX Manager模式下有效。
创建于NX10.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

type	关联类型。
itemMFKID	关联项的MFK ID。
revisionID	关联项的版本ID。

◆ GetPhysicsObjects()

void NXOpen::Mechatronics::SystemObject::GetPhysicsObjects ( std::vector< NXOpen::NXObject * > & objects )

获取行为物理对象。
创建于 NX9.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

objects 行为物理对象

◆ GetSingleDesignation()

NXString NXOpen::Mechatronics::SystemObject::GetSingleDesignation ( )

获取包含方面、字母代码和索引的单一标识。
创建于 NX10.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

◆ RemoveComponent()

void NXOpen::Mechatronics::SystemObject::RemoveComponent ( const std::vector< NXOpen::Assemblies::Component * > & comps )

移除 Assemblies::Component 。
于 NX8.5.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

comps 组件

◆ RemoveOperation()

void NXOpen::Mechatronics::SystemObject::RemoveOperation ( const std::vector< NXOpen::NXObject * > & opers )

移除操作对象。
于 NX8.5.0 版本创建。

许可证要求：nx_mcd_core（"机电概念设计器"）

参数

opers 操作

◆ RemovePhysicsObjects()

void NXOpen::Mechatronics::SystemObject::RemovePhysicsObjects ( const std::vector< NXOpen::NXObject * > & objects )

移除行为物理对象。
创建于 NX9.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

objects 行为物理对象

◆ RemoveSignalAdapters()

void NXOpen::Mechatronics::SystemObject::RemoveSignalAdapters ( const std::vector< NXOpen::NXObject * > & adapters )

移除信号适配器对象。
创建于 NX8.5.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

adapters 信号适配器

◆ RemoveTraceLink()

void NXOpen::Mechatronics::SystemObject::RemoveTraceLink ( NXOpen::Mechatronics::SystemObject * pComplying )

移除系统对象的跟踪链接。此方法仅在 NX Manager 模式下有效。
创建于 NX9.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

pComplying 合规对象

◆ RenameInstance() [1/2]

void NXOpen::Mechatronics::SystemObject::RenameInstance ( const char * name )

重命名系统对象实例。
创建于 NX9.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

name 实例名称

◆ RenameInstance() [2/2]

void NXOpen::Mechatronics::SystemObject::RenameInstance ( const NXString & name )

重命名系统对象实例。
创建于 NX9.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

name 实例名称

◆ ReorderObject()

void NXOpen::Mechatronics::SystemObject::ReorderObject	(	NXOpen::Mechatronics::SystemObject *	pDestination,
		NXOpen::Mechatronics::SystemObject::ReorderType	beforeOrAfter )

重排系统对象顺序。此方法会在结构的同一层级重排对象。源对象将移动到目标位置，同级对象的顺序会相应更新。
创建于 NX9.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

pDestination	目标对象
beforeOrAfter	重排方式（之前/之后）

◆ RestructureObject()

void NXOpen::Mechatronics::SystemObject::RestructureObject ( NXOpen::Mechatronics::SystemObject * pDestination )

重构系统对象。
创建于 NX8.5.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

pDestination 目标对象

◆ SetSingleDesignation() [1/2]

void NXOpen::Mechatronics::SystemObject::SetSingleDesignation ( const char * designation )

设置包含方面、字母代码和索引的单一标识。方面、字母代码和索引会合并在一起，并符合配置文件中定义的规则。
创建于 NX10.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

designation 单一标识

◆ SetSingleDesignation() [2/2]

void NXOpen::Mechatronics::SystemObject::SetSingleDesignation ( const NXString & designation )

设置包含方面、字母代码和索引的单一标识。方面、字母代码和索引会合并在一起，并符合配置文件中定义的规则。
创建于 NX10.0.0。

许可证要求：nx_mcd_core（“机电概念设计器”）

参数

designation 单一标识

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ RelationType

◆ ReorderType

成员函数说明

◆ AddComponent()

◆ AddOperation()

◆ AddPhysicsObjects()

◆ AddSignalAdapters()

◆ ApplyNamingRule()

◆ AssociateItem() [1/2]

◆ AssociateItem() [2/2]

◆ CreateTraceLink()

◆ DissociateItem() [1/2]

◆ DissociateItem() [2/2]

◆ GetAssociateItem()

◆ GetPhysicsObjects()

◆ GetSingleDesignation()

◆ RemoveComponent()

◆ RemoveOperation()

◆ RemovePhysicsObjects()

◆ RemoveSignalAdapters()

◆ RemoveTraceLink()

◆ RenameInstance() [1/2]

◆ RenameInstance() [2/2]

◆ ReorderObject()

◆ RestructureObject()

◆ SetSingleDesignation() [1/2]

◆ SetSingleDesignation() [2/2]
