#include <Annotations_Annotation.hxx>

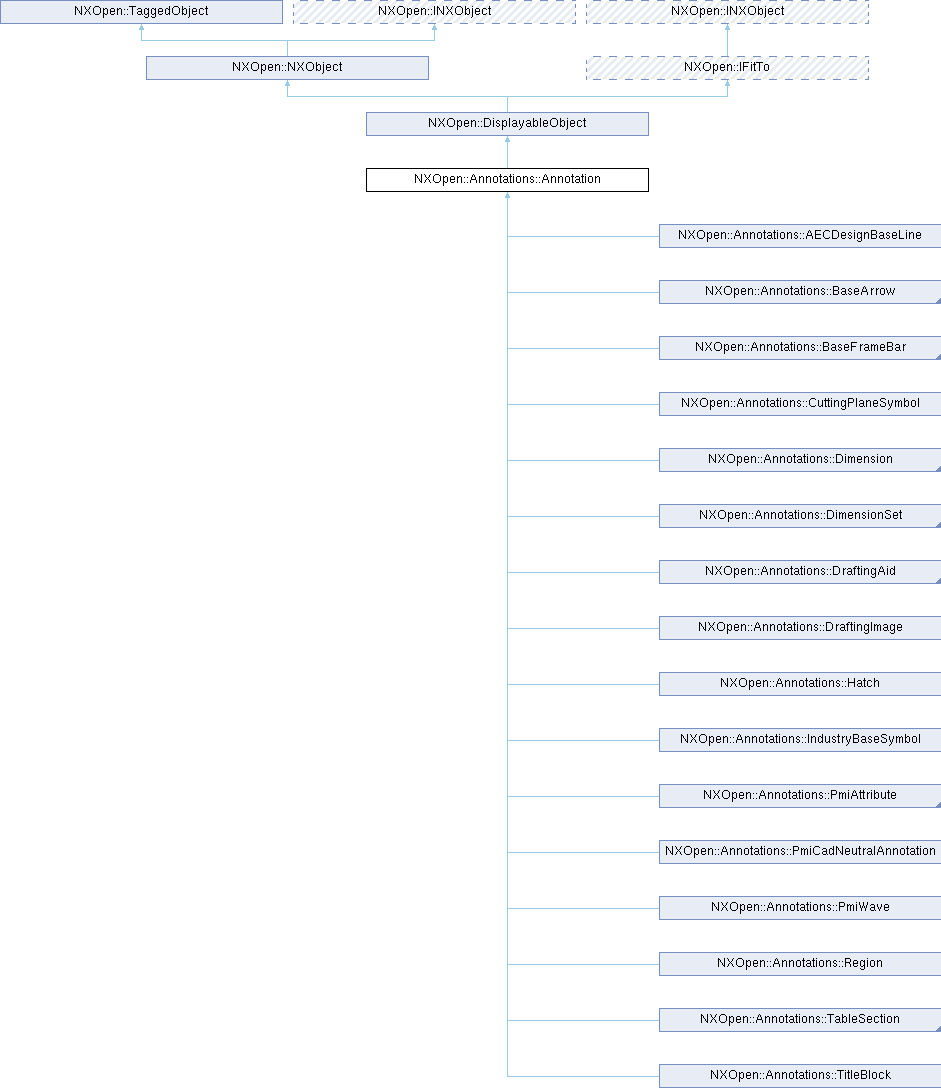

类 NXOpen::Annotations::Annotation 继承关系图:

类
struct	AssociativeOriginData

Public 成员函数
NXOpen::Point3d	AnnotationOrigin ()
NXOpen::Xform *	AnnotationPlane ()
bool	Freeze ()
NXOpen::Annotations::Annotation::AssociativeOriginData	GetAssociativeOrigin (NXOpen::Point3d *origin)
NXOpen::Annotations::Associativity *	GetAssociativity (int associativityIndex)
NXOpen::Xform *	GetInferredAnnotationPlane (NXOpen::Annotations::PmiDefaultPlane jaDefaultPlane)
NXOpen::Annotations::LetteringPreferences *	GetLetteringPreferences ()
NXOpen::Annotations::LineAndArrowPreferences *	GetLineAndArrowPreferences ()
NXOpen::Annotations::SymbolPreferences *	GetSymbolPreferences ()
std::vector< NXOpen::View * >	GetViews ()
bool	HasAssociativeOrigin ()
void	InsertIntoStack (NXOpen::Annotations::Annotation *stack, NXOpen::Annotations::StackAlignmentPosition position)
bool	IsOutOfDate ()
bool	IsRetained ()
NXOpen::Annotations::LeaderOrientation	LeaderOrientation ()
int	NumberOfAssociativities ()
bool	ParallelToScreen ()
void	RemoveFromStack ()
void	SetAnnotationOrigin (const NXOpen::Point3d &origin)
void	SetAnnotationPlane (NXOpen::Xform *annotationPlane)
void	SetAssociativeOrigin (const NXOpen::Annotations::Annotation::AssociativeOriginData &assocOrigin, const NXOpen::Point3d &origin)
void	SetAssociativity (int associativityIndex, NXOpen::Annotations::Associativity *associativity)
void	SetFreeze (bool freeze)
void	SetLeaderOrientation (NXOpen::Annotations::LeaderOrientation leaderOrientation)
void	SetLetteringPreferences (NXOpen::Annotations::LetteringPreferences *letteringPrefs)
void	SetLineAndArrowPreferences (NXOpen::Annotations::LineAndArrowPreferences *lineArrowPrefs)
void	SetParallelToScreen (bool parallelToScreen)
void	SetSymbolPreferences (NXOpen::Annotations::SymbolPreferences *symbolPrefs)
void	SetViews (const std::vector< NXOpen::View * > &modelViews)
bool	Suppressed ()
Public 成员函数继承自 NXOpen::DisplayableObject
void	Blank ()
int	Color ()
void	Highlight ()
bool	IsBlanked ()
int	Layer ()
NXOpen::DisplayableObject::ObjectFont	LineFont ()
NXOpen::DisplayableObject::ObjectWidth	LineWidth ()
NXOpen::Point3d	NameLocation ()
void	RedisplayObject ()
void	RemoveViewDependency ()
void	SetColor (int color)
void	SetLayer (int layer)
void	SetLineFont (NXOpen::DisplayableObject::ObjectFont font)
void	SetLineWidth (NXOpen::DisplayableObject::ObjectWidth width)
void	SetNameLocation (const NXOpen::Point3d &location)
void	Unblank ()
void	Unhighlight ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_AnnotationBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::DisplayableObject
enum	ObjectFont { ObjectFontSolid = 1 , ObjectFontDashed , ObjectFontPhantom , ObjectFontCenterline , ObjectFontDotted , ObjectFontLongDashed , ObjectFontDottedDashed , ObjectFontEight = 11 , ObjectFontNine , ObjectFontTen , ObjectFontEleven }
enum	ObjectWidth { ObjectWidthNormal , ObjectWidthThick , ObjectWidthThin , ObjectWidthOne = 5 , ObjectWidthTwo , ObjectWidthThree , ObjectWidthFour , ObjectWidthFive , ObjectWidthSix , ObjectWidthSeven , ObjectWidthEight , ObjectWidthNine }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

注释基类

代表注释/PMI（产品与制造信息）显示实例对象。
工程图注释对象的创建受工程图许可证控制。

PMI显示实例对象的创建受几何公差许可证控制。

在所有编辑方法中，变更需执行更新后才会应用到系统。可调用Update::DoUpdate ()执行更新。

这是一个抽象类。

于NX3.0.0版本创建。

成员函数说明

◆ AnnotationOrigin()

NXOpen::Point3d NXOpen::Annotations::Annotation::AnnotationOrigin ( )

获取注释的原点（位置）。注意：该设置方法不可用于编辑只读对象，例如镜像PMI对象。若使用，部件更新时更改将被覆盖。
创建于NX3.0.0。

许可要求：无

◆ AnnotationPlane()

NXOpen::Xform * NXOpen::Annotations::Annotation::AnnotationPlane ( )

获取注释平面。注意：设置方法不可用于编辑只读对象（如镜像PMI对象）。若使用，部件更新时更改将被覆盖。
创建于NX4.0.0。

许可证要求：无

◆ Freeze()

bool NXOpen::Annotations::Annotation::Freeze ( )

获取规则创建的PMI的冻结设置
创建于NX2007.0.0。

许可要求 : 无

◆ GetAssociativeOrigin()

NXOpen::Annotations::Annotation::AssociativeOriginData NXOpen::Annotations::Annotation::GetAssociativeOrigin ( NXOpen::Point3d * origin )

获取指定原点关联性的数据

返回: 关联性数据
创建于NX3.0.0。

许可要求：无

参数

origin 原点坐标

◆ GetAssociativity()

NXOpen::Annotations::Associativity * NXOpen::Annotations::Annotation::GetAssociativity ( int associativityIndex )

获取指定索引处的关联对象。索引从1开始，且不大于NXOpen::Annotations::Annotation::NumberOfAssociativities的返回值。

返回: 关联对象
创建于NX4.0.0。

许可要求 : 无

参数

associativityIndex 关联索引

◆ GetInferredAnnotationPlane()

NXOpen::Xform * NXOpen::Annotations::Annotation::GetInferredAnnotationPlane ( NXOpen::Annotations::PmiDefaultPlane jaDefaultPlane )

获取推断的注释平面

返回: 创建于NX4.0.0。

许可要求 : 无

参数

jaDefaultPlane 默认平面

◆ GetLetteringPreferences()

NXOpen::Annotations::LetteringPreferences * NXOpen::Annotations::Annotation::GetLetteringPreferences ( )

获取注释的文字参数

返回: 创建于NX3.0.0。

许可证要求：无

◆ GetLineAndArrowPreferences()

NXOpen::Annotations::LineAndArrowPreferences * NXOpen::Annotations::Annotation::GetLineAndArrowPreferences ( )

获取注释的线条与箭头参数

返回: 创建于NX3.0.0。

许可证要求：无

◆ GetSymbolPreferences()

NXOpen::Annotations::SymbolPreferences * NXOpen::Annotations::Annotation::GetSymbolPreferences ( )

获取注释的符号参数

返回: 创建于NX5.0.0。

许可证要求：无

◆ GetViews()

std::vector< NXOpen::View * > NXOpen::Annotations::Annotation::GetViews ( )

获取PMI显示实例对象所在的视图注意：此方法仅对PMI显示实例对象有效。对非PMI显示实例对象调用将返回空视图列表。若PMI对象在所有视图中显示，调用也将返回空视图列表。

返回: PMI显示实例对象所在的视图列表
创建于NX4.0.0。

许可要求 : 无

◆ HasAssociativeOrigin()

bool NXOpen::Annotations::Annotation::HasAssociativeOrigin ( )

获取一个标志，指示原点是否为关联原点
创建于NX3.0.0。

许可要求：无

◆ InsertIntoStack()

void NXOpen::Annotations::Annotation::InsertIntoStack	(	NXOpen::Annotations::Annotation *	stack,
		NXOpen::Annotations::StackAlignmentPosition	position )

将注释插入到堆叠中。已在堆叠中的注释，需先从原堆叠移除，才能插入到其他堆叠（或同一堆叠），否则无变化。"position"参数控制注释相对于"stack"参数指定的堆叠成员的插入位置。注意：堆叠有一个主列成员，主列中的每个成员最多可包含三个子成员（左、右、下）。若将注释插入到现有堆叠成员上方，现有成员将成为新添加注释的子成员。主列最顶部的元素是堆叠的"所有者"，堆叠中其他所有注释都将相对于它移动。注意：此方法不可用于编辑只读对象（如镜像PMI对象）。若使用，部件更新时修改内容将被覆盖。
创建于NX6.0.1。

许可要求 : geometric_tol ("形位公差") OR drafting ("工程图")

参数

stack	堆叠中的注释
position	对齐位置

◆ IsOutOfDate()

bool NXOpen::Annotations::Annotation::IsOutOfDate ( )

获取指示注释是否过期的标志
创建于NX1847.0.0。

许可要求 : 无

◆ IsRetained()

bool NXOpen::Annotations::Annotation::IsRetained ( )

获取注释是否被保留的标志
创建于NX3.0.0。

许可证要求：无

◆ LeaderOrientation()

NXOpen::Annotations::LeaderOrientation NXOpen::Annotations::Annotation::LeaderOrientation ( )

获取注释的引出线方向。注意：设置方法不可用于编辑只读对象（如镜像PMI对象）。若使用，部件更新时更改将被覆盖。
创建于NX3.0.0。

许可证要求：无

◆ NumberOfAssociativities()

int NXOpen::Annotations::Annotation::NumberOfAssociativities ( )

获取注释的关联对象数量
创建于NX4.0.0。

许可证要求：无

◆ ParallelToScreen()

bool NXOpen::Annotations::Annotation::ParallelToScreen ( )

获取PMI平行于屏幕的设置
创建于NX11.0.1。

许可要求 : 无

◆ RemoveFromStack()

void NXOpen::Annotations::Annotation::RemoveFromStack ( )

将注释从堆叠中移除。不在堆叠中的注释将被忽略。
创建于NX11.0.1。

许可要求 : geometric_tol ("形位公差") OR drafting ("工程图")

◆ SetAnnotationOrigin()

void NXOpen::Annotations::Annotation::SetAnnotationOrigin ( const NXOpen::Point3d & origin )

设置注释的原点（位置）。注意：该设置方法不可用于编辑只读对象，例如镜像PMI对象。若使用，部件更新时更改将被覆盖。
创建于NX3.0.0。

许可要求：实体建模("SOLIDS MODELING") 或形位公差("GDT") 或工程图("DRAFTING")

参数

origin 新位置

◆ SetAnnotationPlane()

void NXOpen::Annotations::Annotation::SetAnnotationPlane ( NXOpen::Xform * annotationPlane )

设置注释平面。注意：此方法不可用于编辑只读对象（如镜像PMI对象）。若使用，部件更新时更改将被覆盖。
创建于NX4.0.0。

许可证要求：geometric_tol ("形位公差")

参数

annotationPlane 注释平面

◆ SetAssociativeOrigin()

void NXOpen::Annotations::Annotation::SetAssociativeOrigin	(	const NXOpen::Annotations::Annotation::AssociativeOriginData &	assocOrigin,
		const NXOpen::Point3d &	origin )

将注释的原点关联到指定几何对象。注意：此方法不可用于编辑只读对象（如镜像PMI对象）。若使用，部件更新时更改将被覆盖。
创建于NX3.0.0。

许可证要求：solid_modeling ("实体建模") OR geometric_tol ("形位公差") OR drafting ("工程图")

参数

assocOrigin	关联数据
origin	原点坐标

◆ SetAssociativity()

void NXOpen::Annotations::Annotation::SetAssociativity	(	int	associativityIndex,
		NXOpen::Annotations::Associativity *	associativity )

设置指定索引处的关联对象。索引从1开始，且不大于NXOpen::Annotations::Annotation::NumberOfAssociativities的返回值。注意：此方法不可用于编辑只读对象（如镜像PMI对象）。若使用，部件更新时修改内容将被覆盖。
创建于NX4.0.0。

许可要求 : geometric_tol ("形位公差") OR drafting ("工程图")

参数

associativityIndex	关联索引
associativity	关联对象

◆ SetFreeze()

void NXOpen::Annotations::Annotation::SetFreeze ( bool freeze )

设置规则创建的PMI的冻结设置
创建于NX2007.0.0。

许可要求 : geometric_tol ("形位公差")

参数

freeze PMI冻结设置

◆ SetLeaderOrientation()

void NXOpen::Annotations::Annotation::SetLeaderOrientation ( NXOpen::Annotations::LeaderOrientation leaderOrientation )

设置注释的引出线方向。注意：此方法不可用于编辑只读对象（如镜像PMI对象）。若使用，部件更新时更改将被覆盖。
创建于NX3.0.0。

许可证要求：geometric_tol ("形位公差") OR drafting ("工程图")

参数

leaderOrientation 引出线方向

◆ SetLetteringPreferences()

void NXOpen::Annotations::Annotation::SetLetteringPreferences ( NXOpen::Annotations::LetteringPreferences * letteringPrefs )

设置注释的文字参数。注意：此方法不可用于编辑只读对象（如镜像PMI对象）。若使用，部件更新时更改将被覆盖。
创建于NX3.0.0。

许可证要求：geometric_tol ("形位公差") OR drafting ("工程图")

参数

letteringPrefs 文字参数

◆ SetLineAndArrowPreferences()

void NXOpen::Annotations::Annotation::SetLineAndArrowPreferences ( NXOpen::Annotations::LineAndArrowPreferences * lineArrowPrefs )

设置注释的线条与箭头参数。注意：此方法不可用于编辑只读对象（如镜像PMI对象）。若使用，部件更新时更改将被覆盖。
创建于NX3.0.0。

许可证要求：geometric_tol ("形位公差") OR drafting ("工程图")

参数

lineArrowPrefs 线条与箭头参数

◆ SetParallelToScreen()

void NXOpen::Annotations::Annotation::SetParallelToScreen ( bool parallelToScreen )

设置PMI平行于屏幕的设置
创建于NX11.0.1。

许可要求 : geometric_tol ("形位公差")

参数

parallelToScreen 平行于屏幕设置

◆ SetSymbolPreferences()

void NXOpen::Annotations::Annotation::SetSymbolPreferences ( NXOpen::Annotations::SymbolPreferences * symbolPrefs )

设置注释的符号参数。注意：此方法不可用于编辑只读对象（如镜像PMI对象）。若使用，部件更新时更改将被覆盖。
创建于NX5.0.0。

许可证要求：geometric_tol ("形位公差") OR drafting ("工程图")

参数

symbolPrefs 符号参数

◆ SetViews()

void NXOpen::Annotations::Annotation::SetViews ( const std::vector< NXOpen::View * > & modelViews )

设置PMI显示实例对象所在的视图。注意：此方法仅对PMI显示实例对象有效。不可用于编辑只读对象（如镜像PMI对象）。若使用，部件更新时修改内容将被覆盖。
创建于NX4.0.0。

许可要求 : geometric_tol ("形位公差")

参数

modelViews PMI显示实例对象要显示的新视图列表

◆ Suppressed()

bool NXOpen::Annotations::Annotation::Suppressed ( )

获取指示注释是否被抑制的标志
创建于NX12.0.0。

许可要求 : 无

类

Public 成员函数

友元

额外继承的成员函数

详细描述

成员函数说明

◆ AnnotationOrigin()

◆ AnnotationPlane()

◆ Freeze()

◆ GetAssociativeOrigin()

◆ GetAssociativity()

◆ GetInferredAnnotationPlane()

◆ GetLetteringPreferences()

◆ GetLineAndArrowPreferences()

◆ GetSymbolPreferences()

◆ GetViews()

◆ HasAssociativeOrigin()

◆ InsertIntoStack()

◆ IsOutOfDate()

◆ IsRetained()

◆ LeaderOrientation()

◆ NumberOfAssociativities()

◆ ParallelToScreen()

◆ RemoveFromStack()

◆ SetAnnotationOrigin()

◆ SetAnnotationPlane()

◆ SetAssociativeOrigin()

◆ SetAssociativity()

◆ SetFreeze()

◆ SetLeaderOrientation()

◆ SetLetteringPreferences()

◆ SetLineAndArrowPreferences()

◆ SetParallelToScreen()

◆ SetSymbolPreferences()

◆ SetViews()

◆ Suppressed()
