面连接构建器更多...

#include <Join_FaceJoinBuilder.hxx>

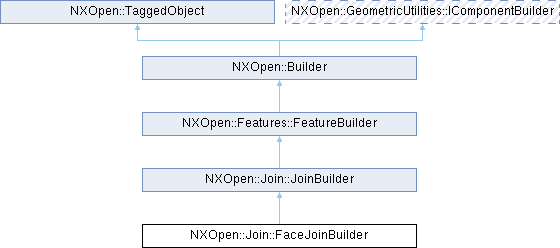

类 NXOpen::Join::FaceJoinBuilder 继承关系图:

Public 类型
enum	BoundaryMethodType { BoundaryMethodTypeAutomatic , BoundaryMethodTypeRectangle , BoundaryMethodTypeCurve }
enum	HolesCoverageType { HolesCoverageTypeCoverTop , HolesCoverageTypeFillInside , HolesCoverageTypeDoNotCover }
enum	OrientationTypes { OrientationTypesNormalSelectedFace , OrientationTypesAlongVector }
enum	VisualizationBodyType { VisualizationBodyTypeNone , VisualizationBodyTypeSolidBody , VisualizationBodyTypeSheetBody }
enum	VisualizationLocationType { VisualizationLocationTypeAboveFace , VisualizationLocationTypeBelowFace , VisualizationLocationTypeAboveBelowFace }
Public 类型继承自 NXOpen::Join::JoinBuilder
enum	DestinationTypes { DestinationTypesWorkPart , DestinationTypesNewComponent }
enum	MaterialAssignmentPolicyType { MaterialAssignmentPolicyTypeNoneAssigned , MaterialAssignmentPolicyTypeExternallyAssigned , MaterialAssignmentPolicyTypeJoinFeatureAssigned }

Public 成员函数
NXOpen::Join::FaceJoinBuilder::BoundaryMethodType	BoundaryMethod ()
NXOpen::Point *	Corner1 ()
NXOpen::Point *	Corner2 ()
NXOpen::ScCollector *	FaceCollector ()
NXOpen::Join::FaceJoinBuilder::HolesCoverageType	HolesCoverage ()
NXOpen::Section *	InnerBoundary ()
NXOpen::Join::FaceJoinBuilder::OrientationTypes	OrientationType ()
NXOpen::TaggedObject *	OrientationVector ()
NXOpen::Section *	OuterBoundary ()
void	SetBoundaryMethod (NXOpen::Join::FaceJoinBuilder::BoundaryMethodType boundaryMethod)
void	SetCorner1 (NXOpen::Point *corner1)
void	SetCorner2 (NXOpen::Point *corner2)
void	SetHolesCoverage (NXOpen::Join::FaceJoinBuilder::HolesCoverageType holesCoverage)
void	SetOrientationType (NXOpen::Join::FaceJoinBuilder::OrientationTypes orientationType)
void	SetOrientationVector (NXOpen::TaggedObject *orientationVector)
void	SetVisualizationColor (int visualizationColor)
void	SetVisualizationLocation (NXOpen::Join::FaceJoinBuilder::VisualizationLocationType visualizationLocation)
void	SetVisualizationType (NXOpen::Join::FaceJoinBuilder::VisualizationBodyType visualizationType)
int	VisualizationColor ()
NXOpen::Join::FaceJoinBuilder::VisualizationLocationType	VisualizationLocation ()
NXOpen::Expression *	VisualizationThickness ()
NXOpen::Join::FaceJoinBuilder::VisualizationBodyType	VisualizationType ()
Public 成员函数继承自 NXOpen::Join::JoinBuilder
void	AddNewlyCreatedWaveLink (NXOpen::NXObject *waveLink)
bool	Associative ()
NXOpen::SelectBodyList *	ConnectedBodies ()
NXOpen::TaggedObject *	CustomAttributesHolder ()
bool	DelayUpdate ()
NXOpen::Join::JoinBuilder::DestinationTypes	Destination ()
NXOpen::Expression *	DistanceTolerance ()
std::vector< NXOpen::Body * >	GetJoinBodies ()
NXOpen::TaggedObject *	Material ()
NXOpen::Expression *	MaterialActualThickness ()
NXOpen::Join::JoinBuilder::MaterialAssignmentPolicyType	MaterialAssignmentPolicy ()
NXOpen::Expression *	MaterialDispensedWidth ()
NXOpen::Expression *	NuggetDiameter ()
void	SetAssociative (bool associative)
void	SetDelayUpdate (bool delayUpdate)
void	SetDestination (NXOpen::Join::JoinBuilder::DestinationTypes type)
void	SetHideSolid (bool hideSolid)
void	SetMaterial (NXOpen::TaggedObject *material)
void	SetMaterialAssignmentPolicy (NXOpen::Join::JoinBuilder::MaterialAssignmentPolicyType materialPolicy)
void	SetShowConnectedBodies (bool showConnectedBodies)
void	SetShowThroughState (bool status)
void	SetSubtype (const char *type)
void	SetSubtype (const NXString &type)
void	SetWeldFinishMethod (NXOpen::Annotations::FinishMethod method)
bool	ShowConnectedBodies ()
NXString	Subtype ()
NXOpen::Annotations::FinishMethod	WeldFinishMethod ()
Public 成员函数继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_FaceJoinBuilderBuilder

详细描述

面连接构建器

表示一个 NXOpen::Join::FaceJoin 构建器。
若要创建此类的新实例，请使用 NXOpen::Join::JoinManager::CreateFaceJoinBuilder

在NX1926.0.0中创建。

成员枚举类型说明

◆ BoundaryMethodType

enum NXOpen::Join::FaceJoinBuilder::BoundaryMethodType

边界方法类型

枚举值
BoundaryMethodTypeAutomatic	自动
BoundaryMethodTypeRectangle	矩形
BoundaryMethodTypeCurve	曲线

◆ HolesCoverageType

enum NXOpen::Join::FaceJoinBuilder::HolesCoverageType

孔覆盖类型

枚举值
HolesCoverageTypeCoverTop	覆盖顶部
HolesCoverageTypeFillInside	填充内部
HolesCoverageTypeDoNotCover	不覆盖

◆ OrientationTypes

enum NXOpen::Join::FaceJoinBuilder::OrientationTypes

方向类型

枚举值
OrientationTypesNormalSelectedFace	所选面的法向
OrientationTypesAlongVector	沿矢量

◆ VisualizationBodyType

enum NXOpen::Join::FaceJoinBuilder::VisualizationBodyType

可视化类型

枚举值
VisualizationBodyTypeNone	无
VisualizationBodyTypeSolidBody	实体
VisualizationBodyTypeSheetBody	片体

◆ VisualizationLocationType

enum NXOpen::Join::FaceJoinBuilder::VisualizationLocationType

可视化位置

枚举值
VisualizationLocationTypeAboveFace	面上方
VisualizationLocationTypeBelowFace	面下方
VisualizationLocationTypeAboveBelowFace	面上下

成员函数说明

◆ BoundaryMethod()

NXOpen::Join::FaceJoinBuilder::BoundaryMethodType NXOpen::Join::FaceJoinBuilder::BoundaryMethod ( )

返回边界方法
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ Corner1()

NXOpen::Point * NXOpen::Join::FaceJoinBuilder::Corner1 ( )

返回矩形的第一个角点
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ Corner2()

NXOpen::Point * NXOpen::Join::FaceJoinBuilder::Corner2 ( )

返回矩形的第二个角点
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ FaceCollector()

NXOpen::ScCollector * NXOpen::Join::FaceJoinBuilder::FaceCollector ( )

返回选择的面
于 NX1926.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ HolesCoverage()

NXOpen::Join::FaceJoinBuilder::HolesCoverageType NXOpen::Join::FaceJoinBuilder::HolesCoverage ( )

返回孔覆盖值
于 NX2312.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ InnerBoundary()

NXOpen::Section * NXOpen::Join::FaceJoinBuilder::InnerBoundary ( )

返回定义内边界曲线的截面。
于 NX2306.0.0 版本创建。

许可要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ OrientationType()

NXOpen::Join::FaceJoinBuilder::OrientationTypes NXOpen::Join::FaceJoinBuilder::OrientationType ( )

返回方向类型值。
于 NX2312.0.0 版本创建。

许可要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ OrientationVector()

NXOpen::TaggedObject * NXOpen::Join::FaceJoinBuilder::OrientationVector ( )

返回方向向量。
于 NX2312.0.0 版本创建。

许可要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ OuterBoundary()

NXOpen::Section * NXOpen::Join::FaceJoinBuilder::OuterBoundary ( )

当边界方法为 NXOpen::Join::FaceJoinBuilder::BoundaryMethodTypeCurve 时，返回定义外边界曲线的截面。
于 NX2306.0.0 版本创建。

许可要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ SetBoundaryMethod()

void NXOpen::Join::FaceJoinBuilder::SetBoundaryMethod ( NXOpen::Join::FaceJoinBuilder::BoundaryMethodType boundaryMethod )

设置边界方法
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

boundaryMethod boundarymethod

◆ SetCorner1()

void NXOpen::Join::FaceJoinBuilder::SetCorner1 ( NXOpen::Point * corner1 )

设置矩形的第一个角点
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

corner1 corner1

◆ SetCorner2()

void NXOpen::Join::FaceJoinBuilder::SetCorner2 ( NXOpen::Point * corner2 )

设置矩形的第二个角点
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

corner2 corner2

◆ SetHolesCoverage()

void NXOpen::Join::FaceJoinBuilder::SetHolesCoverage ( NXOpen::Join::FaceJoinBuilder::HolesCoverageType holesCoverage )

设置孔覆盖值
于 NX2312.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

holesCoverage holescoverage

◆ SetOrientationType()

void NXOpen::Join::FaceJoinBuilder::SetOrientationType ( NXOpen::Join::FaceJoinBuilder::OrientationTypes orientationType )

设置方向类型值。
于 NX2312.0.0 版本创建。

许可要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

orientationType 方向类型

◆ SetOrientationVector()

void NXOpen::Join::FaceJoinBuilder::SetOrientationVector ( NXOpen::TaggedObject * orientationVector )

设置方向向量。
于 NX2312.0.0 版本创建。

许可要求： nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

orientationVector 方向向量

◆ SetVisualizationColor()

void NXOpen::Join::FaceJoinBuilder::SetVisualizationColor ( int visualizationColor )

设置可视化颜色值
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

visualizationColor visualizationcolor

◆ SetVisualizationLocation()

void NXOpen::Join::FaceJoinBuilder::SetVisualizationLocation ( NXOpen::Join::FaceJoinBuilder::VisualizationLocationType visualizationLocation )

设置可视化位置方法
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

visualizationLocation visualizationlocation

◆ SetVisualizationType()

void NXOpen::Join::FaceJoinBuilder::SetVisualizationType ( NXOpen::Join::FaceJoinBuilder::VisualizationBodyType visualizationType )

设置可视化类型方法
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

参数

visualizationType visualizationtype

◆ VisualizationColor()

int NXOpen::Join::FaceJoinBuilder::VisualizationColor ( )

返回可视化颜色值
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ VisualizationLocation()

NXOpen::Join::FaceJoinBuilder::VisualizationLocationType NXOpen::Join::FaceJoinBuilder::VisualizationLocation ( )

返回可视化位置方法
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ VisualizationThickness()

NXOpen::Expression * NXOpen::Join::FaceJoinBuilder::VisualizationThickness ( )

返回可视化厚度
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")

◆ VisualizationType()

NXOpen::Join::FaceJoinBuilder::VisualizationBodyType NXOpen::Join::FaceJoinBuilder::VisualizationType ( )

返回可视化类型方法
于 NX2306.0.0 版本创建。

许可证要求：nx_join (" NX Join") 或 nx_join_structures (" Automated Structure Join")
