NXOpen::Routing::IRoutePosition类 参考

布线位置接口 更多...

#include <Routing_IRoutePosition.hxx>

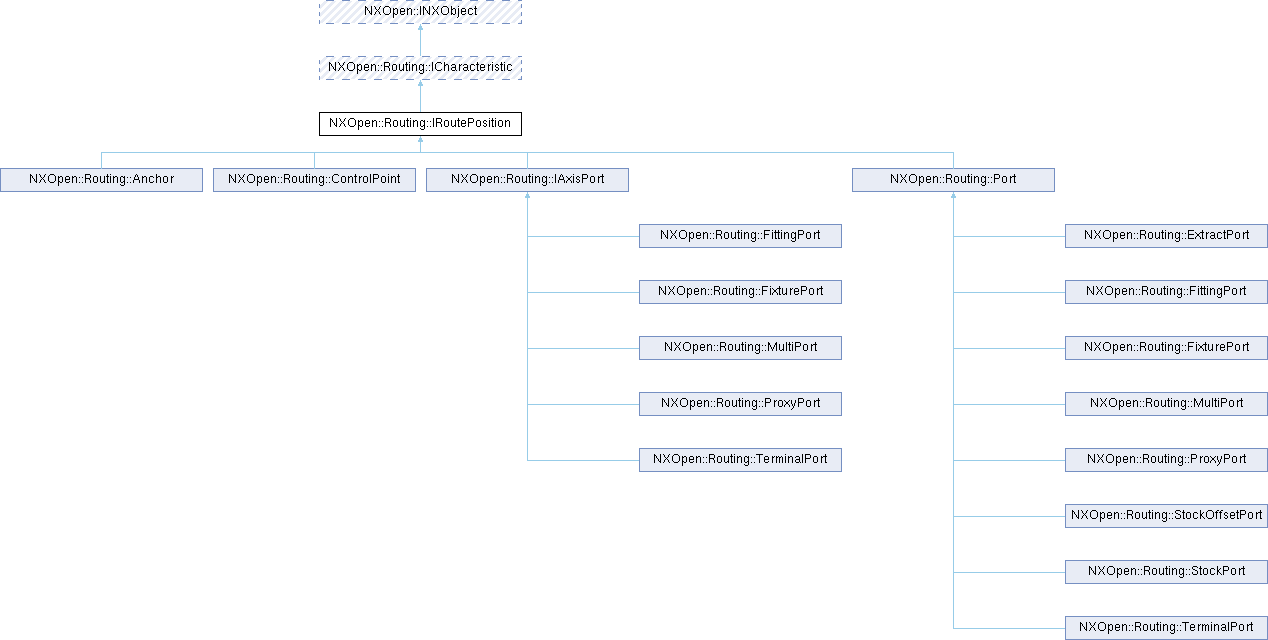

类 NXOpen::Routing::IRoutePosition 继承关系图:

Public 成员函数
virtual NXOpen::Point *	Point ()=0
virtual NXOpen::Point3d	Position ()=0
virtual void	SetPoint (NXOpen::Point *point)=0
virtual void	SetPosition (const NXOpen::Point3d &position)=0
Public 成员函数 继承自 NXOpen::Routing::ICharacteristic
virtual void	DeleteCharacterstics (NXOpen::Routing::CharacteristicList *values)=0
virtual NXOpen::Routing::CharacteristicList *	GetCharacteristics ()=0
virtual NXOpen::Routing::CharacteristicList *	GetDestinationCharacteristics ()=0
virtual int	GetIntegerCharacteristic (const char *name)=0
virtual int	GetIntegerCharacteristic (const NXString &name)=0
virtual double	GetRealCharacteristic (const char *name)=0
virtual double	GetRealCharacteristic (const NXString &name)=0
virtual NXString	GetStringCharacteristic (const char *name)=0
virtual NXString	GetStringCharacteristic (const NXString &name)=0
	NX_DEPRECATED ("在NX11.0.0中已弃用。 请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。 请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。 请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
virtual void	SetCharacteristic (const char *name, const char *value)=0
virtual void	SetCharacteristic (const char *name, double value)=0
virtual void	SetCharacteristic (const char *name, int value)=0
virtual void	SetCharacteristic2 (const char *title, const char *value)=0
virtual void	SetCharacteristic2 (const char *title, double value)=0
virtual void	SetCharacteristic2 (const char *title, int value)=0
virtual void	SetCharacteristic2 (const NXString &title, const NXString &value)=0
virtual void	SetCharacteristic2 (const NXString &title, double value)=0
virtual void	SetCharacteristic2 (const NXString &title, int value)=0
virtual void	SetCharacteristics2 (NXOpen::Routing::CharacteristicList *values)=0
Public 成员函数 继承自 NXOpen::INXObject
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)=0
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)=0
virtual bool	IsOccurrence ()=0
virtual NXString	JournalIdentifier ()=0
virtual NXString	Name ()=0
virtual NXOpen::Assemblies::Component *	OwningComponent ()=0
virtual NXOpen::BasePart *	OwningPart ()=0
virtual void	Print ()=0
virtual NXOpen::INXObject *	Prototype ()=0
virtual void	SetName (const char *name)=0
virtual void	SetName (const NXString &name)=0

额外继承的成员函数
Public 属性 继承自 NXOpen::Routing::ICharacteristic
const NXString &	value = 0
double	value = 0
int	value = 0

详细描述

布线位置接口

   所有指定空间中单一（可能是关联的）位置的管路对象的接口类。

于NX4.0.0版本创建。

成员函数说明

Point()

virtual NXOpen::Point * NXOpen::Routing::IRoutePosition::Point ( )

pure virtual

获取指定NXOpen::Routing::IRoutePosition 对象位置的NXOpen::Point 对象。返回空对象表示此对象未关联任何点。
于NX4.0.0版本创建。

许可要求：routing_base（"管路基础"）

在 NXOpen::Routing::Anchor, NXOpen::Routing::ControlPoint , 以及 NXOpen::Routing::Port 内被实现.

Position()

virtual NXOpen::Point3d NXOpen::Routing::IRoutePosition::Position ( )

pure virtual

获取对象在绝对坐标系中的当前位置。若对象关联了点，则该值会被关联点的坐标覆盖。
于NX4.0.0版本创建。

许可要求：routing_base（"管路基础"）

在 NXOpen::Routing::Anchor, NXOpen::Routing::ControlPoint , 以及 NXOpen::Routing::Port 内被实现.

SetPoint()

virtual void NXOpen::Routing::IRoutePosition::SetPoint ( NXOpen::Point * point )

pure virtual

设置指定NXOpen::Routing::IRoutePosition 对象位置的NXOpen::Point 对象。传入空对象表示此对象不关联任何点。
于NX4.0.0版本创建。

许可要求：routing_base（"管路基础"）

参数

point

对象在绝对坐标系中的新位置

在 NXOpen::Routing::Anchor, NXOpen::Routing::ControlPoint , 以及 NXOpen::Routing::Port 内被实现.

SetPosition()

virtual void NXOpen::Routing::IRoutePosition::SetPosition ( const NXOpen::Point3d & position )

pure virtual

设置对象在绝对坐标系中的当前位置。若对象关联了点，则该值会被关联点的坐标覆盖。
于NX4.0.0版本创建。

许可要求：routing_base（"管路基础"）

参数

position

对象在绝对坐标系中的新位置

在 NXOpen::Routing::Anchor, NXOpen::Routing::ControlPoint , 以及 NXOpen::Routing::Port 内被实现.
