#include <Routing_Anchor.hxx>

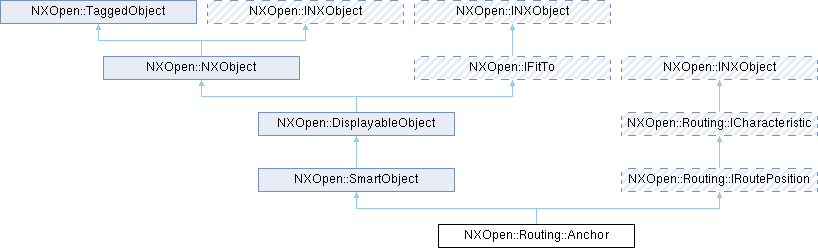

类 NXOpen::Routing::Anchor 继承关系图:

Public 成员函数
virtual void	DeleteCharacterstics (NXOpen::Routing::CharacteristicList *values)
virtual NXOpen::Routing::CharacteristicList *	GetCharacteristics ()
virtual NXOpen::Routing::CharacteristicList *	GetDestinationCharacteristics ()
virtual int	GetIntegerCharacteristic (const char *name)
virtual int	GetIntegerCharacteristic (const NXString &name)
virtual double	GetRealCharacteristic (const char *name)
virtual double	GetRealCharacteristic (const NXString &name)
std::vector< NXOpen::Routing::Stock * >	GetStock ()
NXOpen::Routing::StockData *	GetStockData ()
virtual NXString	GetStringCharacteristic (const char *name)
virtual NXString	GetStringCharacteristic (const NXString &name)
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
virtual NXOpen::Point *	Point ()
virtual NXOpen::Point3d	Position ()
virtual void	SetCharacteristic (const char name, const char value)
virtual void	SetCharacteristic (const char *name, double value)
virtual void	SetCharacteristic (const char *name, int value)
virtual void	SetCharacteristic2 (const char title, const char value)
virtual void	SetCharacteristic2 (const char *title, double value)
virtual void	SetCharacteristic2 (const char *title, int value)
virtual void	SetCharacteristic2 (const NXString &title, const NXString &value)
virtual void	SetCharacteristic2 (const NXString &title, double value)
virtual void	SetCharacteristic2 (const NXString &title, int value)
virtual void	SetCharacteristics2 (NXOpen::Routing::CharacteristicList *values)
virtual void	SetPoint (NXOpen::Point *point)
virtual void	SetPosition (const NXOpen::Point3d &position)
Public 成员函数继承自 NXOpen::SmartObject
void	Evaluate ()
void	ProtectFromDelete ()
void	ReleaseDeleteProtection ()
void	RemoveParameters ()
void	ReplaceParameters (NXOpen::SmartObject *otherSo)
void	SetVisibility (NXOpen::SmartObject::VisibilityOption visibility)
NXOpen::SmartObject::UpdateOption	Update ()
NXOpen::SmartObject::VisibilityOption	Visibility ()
Public 成员函数继承自 NXOpen::DisplayableObject
void	Blank ()
int	Color ()
void	Highlight ()
bool	IsBlanked ()
int	Layer ()
NXOpen::DisplayableObject::ObjectFont	LineFont ()
NXOpen::DisplayableObject::ObjectWidth	LineWidth ()
NXOpen::Point3d	NameLocation ()
void	RedisplayObject ()
void	RemoveViewDependency ()
void	SetColor (int color)
void	SetLayer (int layer)
void	SetLineFont (NXOpen::DisplayableObject::ObjectFont font)
void	SetLineWidth (NXOpen::DisplayableObject::ObjectWidth width)
void	SetNameLocation (const NXOpen::Point3d &location)
void	Unblank ()
void	Unhighlight ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const
Public 成员函数继承自 NXOpen::Routing::ICharacteristic
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name

Public 属性
const NXString &	value
double	value
int	value
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value
Public 属性继承自 NXOpen::Routing::ICharacteristic
const NXString &	value = 0
double	value = 0
int	value = 0

友元
class	_AnchorBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::SmartObject
enum	UpdateOption { UpdateOptionDontUpdate , UpdateOptionWithinModeling , UpdateOptionAfterModeling , UpdateOptionAfterParentBody , UpdateOptionMixed }
enum	VisibilityOption { VisibilityOptionInvisible , VisibilityOptionVisible , VisibilityOptionVisibleIfParentInvisible }
Public 类型继承自 NXOpen::DisplayableObject
enum	ObjectFont { ObjectFontSolid = 1 , ObjectFontDashed , ObjectFontPhantom , ObjectFontCenterline , ObjectFontDotted , ObjectFontLongDashed , ObjectFontDottedDashed , ObjectFontEight = 11 , ObjectFontNine , ObjectFontTen , ObjectFontEleven }
enum	ObjectWidth { ObjectWidthNormal , ObjectWidthThick , ObjectWidthThin , ObjectWidthOne = 5 , ObjectWidthTwo , ObjectWidthThree , ObjectWidthFour , ObjectWidthFive , ObjectWidthSix , ObjectWidthSeven , ObjectWidthEight , ObjectWidthNine }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

详细描述

锚点

   布线锚点定义了合格布线组件零件中的一个位置。
   在接头零件中，锚点提供一个放置点供"放置零件"功能将组件定位到装配中。在管型材截面零件中，
   锚点提供一个备用位置，截面可相对于其扫掠的线段定位在该位置。
<br> 要创建此类的新实例，请使用 @link NXOpen::Routing::AnchorCollection::CreateAnchor  NXOpen::Routing::AnchorCollection::CreateAnchor @endlink  <br>

NX4.0.0版本创建。

成员函数说明

◆ DeleteCharacterstics()

virtual void NXOpen::Routing::Anchor::DeleteCharacterstics ( NXOpen::Routing::CharacteristicList * values )

virtual

从当前对象中移除输入列表中的特性。
创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

values 特性列表

实现了 NXOpen::Routing::ICharacteristic.

◆ GetCharacteristics()

virtual NXOpen::Routing::CharacteristicList * NXOpen::Routing::Anchor::GetCharacteristics ( )

virtual

获取此对象的所有特性值。

返回: 创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

实现了 NXOpen::Routing::ICharacteristic.

◆ GetDestinationCharacteristics()

virtual NXOpen::Routing::CharacteristicList * NXOpen::Routing::Anchor::GetDestinationCharacteristics ( )

virtual

从输入对象中获取目标特性。从应用视图中读取需获取的目标特性描述，然后从对象中读取这些目标特性

端口：从端口读取特性。
RCP：尝试在RCP处查找端口，若存在则从端口读取特性，否则从RCP关联的管料读取。
管段：从管段关联的管料读取特性。
组件：直接从组件读取特性。
管料：从管料或管料数据中读取特性。

返回: 返回目标特性列表
创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

实现了 NXOpen::Routing::ICharacteristic.

◆ GetIntegerCharacteristic() [1/2]

virtual int NXOpen::Routing::Anchor::GetIntegerCharacteristic ( const char * name )

virtual

获取与输入名称关联的整数型特性值。

返回: 创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 特性名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetIntegerCharacteristic() [2/2]

virtual int NXOpen::Routing::Anchor::GetIntegerCharacteristic ( const NXString & name )

virtual

设置此对象的所有特性值。

弃用: 于NX11.0.0弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristics2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

特性值获取与输入名称关联的整数型特性值。

返回: 创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 特性名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetRealCharacteristic() [1/2]

virtual double NXOpen::Routing::Anchor::GetRealCharacteristic ( const char * name )

virtual

获取与输入名称关联的实数型特性值。

返回: 创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 特性名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetRealCharacteristic() [2/2]

virtual double NXOpen::Routing::Anchor::GetRealCharacteristic ( const NXString & name )

virtual

获取与输入名称关联的实数型特性值。

返回: 创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 特性名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetStock()

std::vector< NXOpen::Routing::Stock * > NXOpen::Routing::Anchor::GetStock ( )

返回锚点所属的管型材。

返回: NX4.0.0版本创建。

许可要求：routing_advanced（"高级布线"）, routing_base（"基础布线"）

◆ GetStockData()

NXOpen::Routing::StockData * NXOpen::Routing::Anchor::GetStockData ( )

返回锚点所属的管型材数据。

返回: NX4.0.0版本创建。

许可要求：routing_advanced（"高级布线"）, routing_base（"基础布线"）

◆ GetStringCharacteristic() [1/2]

virtual NXString NXOpen::Routing::Anchor::GetStringCharacteristic ( const char * name )

virtual

获取与输入名称关联的字符串型特性值。

返回: 返回特性值
创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetStringCharacteristic() [2/2]

virtual NXString NXOpen::Routing::Anchor::GetStringCharacteristic ( const NXString & name )

virtual

获取与输入名称关联的字符串型特性值。

返回: 返回特性值
创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ NX_DEPRECATED() [1/3]

NXOpen::Routing::Anchor::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的字符串型特性值，若该特性不存在则添加新特性至列表。若同名特性类型不为字符串，则将其转换为字符串类型。

弃用: 在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

名称

◆ NX_DEPRECATED() [2/3]

NXOpen::Routing::Anchor::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的实数型特性值，若该特性不存在则添加新特性至列表。若同名特性类型不为实数，则将其转换为实数类型。

弃用: 在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

名称

◆ NX_DEPRECATED() [3/3]

NXOpen::Routing::Anchor::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的整数型特性值，若该特性不存在则添加新特性。若同名现有特性类型不是整数，则将其转换为整数类型。

弃用: 于NX11.0.0弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

特性名称

◆ Point()

virtual NXOpen::Point * NXOpen::Routing::Anchor::Point ( )

virtual

获取指定NXOpen::Routing::IRoutePosition 对象位置的NXOpen::Point。空对象表示此对象未关联任何点。
创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

实现了 NXOpen::Routing::IRoutePosition.

◆ Position()

virtual NXOpen::Point3d NXOpen::Routing::Anchor::Position ( )

virtual

获取对象在绝对坐标系中的当前位置。该值会被与此对象关联的点的坐标覆盖。
创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

实现了 NXOpen::Routing::IRoutePosition.

◆ SetCharacteristic() [1/3]

virtual void NXOpen::Routing::Anchor::SetCharacteristic	(	const char *	name,
		const char *	value )

virtual

设置与输入名称关联的字符串型特性值，若该特性不存在则添加新特性至列表。若同名特性类型不为字符串，则将其转换为字符串类型。

弃用: 在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name	名称
value	数值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic() [2/3]

virtual void NXOpen::Routing::Anchor::SetCharacteristic	(	const char *	name,
		double	value )

virtual

设置与输入名称关联的实数型特性值，若该特性不存在则添加新特性至列表。若同名特性类型不为实数，则将其转换为实数类型。

弃用: 在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name	名称
value	数值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic() [3/3]

virtual void NXOpen::Routing::Anchor::SetCharacteristic	(	const char *	name,
		int	value )

virtual

设置与输入名称关联的整数型特性值，若该特性不存在则添加新特性。若同名现有特性类型不是整数，则将其转换为整数类型。

弃用: 于NX11.0.0弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name	特性名称
value	特性值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [1/6]

virtual void NXOpen::Routing::Anchor::SetCharacteristic2	(	const char *	title,
		const char *	value )

virtual

设置或创建与输入标题关联的字符串类型属性。若属性不存在则新建。若对库存Assemblies::Component调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，该属性将被移至库存零件。若对非库存Assemblies::Component调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，该属性将被移至对应实例。若对任何非组件对象调用此方法，将直接在该对象本身访问或创建属性。
于NX11.0.0版本创建。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [2/6]

virtual void NXOpen::Routing::Anchor::SetCharacteristic2	(	const char *	title,
		double	value )

virtual

设置或创建与输入标题关联的双精度类型属性。若属性不存在则新建。若对库存Assemblies::Component调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，该属性将被移至库存零件。若对非库存Assemblies::Component调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，该属性将被移至对应实例。若对任何非组件对象调用此方法，将直接在该对象本身访问或创建属性。
于NX11.0.0版本创建。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [3/6]

virtual void NXOpen::Routing::Anchor::SetCharacteristic2	(	const char *	title,
		int	value )

virtual

设置或创建与输入标题关联的整数类型属性。若属性不存在则新建。若对库存Assemblies::Component调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，该属性将被移至库存零件。若对非库存Assemblies::Component调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，该属性将被移至对应实例。若对任何非组件对象调用此方法，将直接在该对象本身访问或创建属性。
于NX11.0.0版本创建。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [4/6]

virtual void NXOpen::Routing::Anchor::SetCharacteristic2	(	const NXString &	title,
		const NXString &	value )

virtual

设置或创建与输入标题关联的字符串类型属性。若属性不存在则新建。若对库存Assemblies::Component调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，该属性将被移至库存零件。若对非库存Assemblies::Component调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，该属性将被移至对应实例。若对任何非组件对象调用此方法，将直接在该对象本身访问或创建属性。
于NX11.0.0版本创建。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [5/6]

virtual void NXOpen::Routing::Anchor::SetCharacteristic2	(	const NXString &	title,
		double	value )

virtual

设置或创建与输入标题关联的双精度类型属性。若属性不存在则新建。若对库存Assemblies::Component调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，该属性将被移至库存零件。若对非库存Assemblies::Component调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，该属性将被移至对应实例。若对任何非组件对象调用此方法，将直接在该对象本身访问或创建属性。
于NX11.0.0版本创建。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [6/6]

virtual void NXOpen::Routing::Anchor::SetCharacteristic2	(	const NXString &	title,
		int	value )

virtual

设置或创建与输入标题关联的整数型属性。若属性不存在则创建新属性。若在管料Assemblies::Component 上调用此方法，则会在管料零件上创建或编辑零件属性。对于属性位于管料组件上的旧版零件，会将属性移至管料零件。若在非管料Assemblies::Component 上调用此方法，则会在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，会将属性移至对应实例。若在任何非组件对象上调用此方法，则会直接在该对象上访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base ("Routing Basic")

参数

title	属性或特性的唯一标题
value	要设置的属性新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristics2()

virtual void NXOpen::Routing::Anchor::SetCharacteristics2 ( NXOpen::Routing::CharacteristicList * values )

virtual

从输入列表设置所有与标题关联的属性，为不存在的属性创建新属性。如果对库存Assemblies::Component 调用此方法，该方法将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，属性将被移至库存零件。如果对非库存Assemblies::Component 调用此方法，该方法将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，属性将被移至对应实例。如果对任何非组件对象调用此方法，该方法将访问或创建对象本身的属性。
创建于NX11.0.0。

许可要求: routing_base ("Routing Basic")

参数

values NXOpen::Routing::CharacteristicList ，包含要设置的属性的标题、类型和值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetPoint()

virtual void NXOpen::Routing::Anchor::SetPoint ( NXOpen::Point * point )

virtual

设置指定NXOpen::Routing::IRoutePosition 对象位置的NXOpen::Point。空对象表示此对象未关联任何点。
创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

point 对象在绝对坐标系中的新位置

实现了 NXOpen::Routing::IRoutePosition.

◆ SetPosition()

virtual void NXOpen::Routing::Anchor::SetPosition ( const NXOpen::Point3d & position )

virtual

设置对象在绝对坐标系中的当前位置。该值会被与此对象关联的点的坐标覆盖。
创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

position 对象在绝对坐标系中的新位置

实现了 NXOpen::Routing::IRoutePosition.

类成员变量说明

◆ value [1/3]

const NXString& NXOpen::Routing::Anchor::value

数值

◆ value [2/3]

double NXOpen::Routing::Anchor::value

数值

◆ value [3/3]

int NXOpen::Routing::Anchor::value

特性值

Public 成员函数

Public 属性

友元

额外继承的成员函数

详细描述

成员函数说明

◆ DeleteCharacterstics()

◆ GetCharacteristics()

◆ GetDestinationCharacteristics()

◆ GetIntegerCharacteristic() [1/2]

◆ GetIntegerCharacteristic() [2/2]

◆ GetRealCharacteristic() [1/2]

◆ GetRealCharacteristic() [2/2]

◆ GetStock()

◆ GetStockData()

◆ GetStringCharacteristic() [1/2]

◆ GetStringCharacteristic() [2/2]

◆ NX_DEPRECATED() [1/3]

◆ NX_DEPRECATED() [2/3]

◆ NX_DEPRECATED() [3/3]

◆ Point()

◆ Position()

◆ SetCharacteristic() [1/3]

◆ SetCharacteristic() [2/3]

◆ SetCharacteristic() [3/3]

◆ SetCharacteristic2() [1/6]

◆ SetCharacteristic2() [2/6]

◆ SetCharacteristic2() [3/6]

◆ SetCharacteristic2() [4/6]

◆ SetCharacteristic2() [5/6]

◆ SetCharacteristic2() [6/6]

◆ SetCharacteristics2()

◆ SetPoint()

◆ SetPosition()

类成员变量说明

◆ value [1/3]

◆ value [2/3]

◆ value [3/3]
