NXOpen::Routing::IPath类 参考

路径接口 更多...

#include <Routing_IPath.hxx>

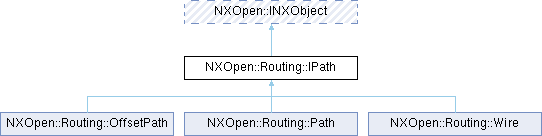

类 NXOpen::Routing::IPath 继承关系图:

Public 成员函数
virtual void	AddSegmentsToList (const std::vector< NXOpen::Routing::ISegment * > &objs)=0
virtual NXOpen::Routing::ControlPoint *	ControlPointEnd ()=0
virtual NXOpen::Routing::ControlPoint *	ControlPointStart ()=0
virtual void	DelSegmentsFromList (const std::vector< NXOpen::Routing::ISegment * > &objs)=0
virtual std::vector< NXOpen::Routing::ISegment * >	GetSegmentList ()=0
virtual void	SetControlPointEnd (NXOpen::Routing::ControlPoint *end)=0
virtual void	SetControlPointStart (NXOpen::Routing::ControlPoint *start)=0
Public 成员函数 继承自 NXOpen::INXObject
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)=0
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)=0
virtual bool	IsOccurrence ()=0
virtual NXString	JournalIdentifier ()=0
virtual NXString	Name ()=0
virtual NXOpen::Assemblies::Component *	OwningComponent ()=0
virtual NXOpen::BasePart *	OwningPart ()=0
virtual void	Print ()=0
virtual NXOpen::INXObject *	Prototype ()=0
virtual void	SetName (const char *name)=0
virtual void	SetName (const NXString &name)=0

详细描述

路径接口

管路路径对象（IPath）是管路中的段列表，同时包含路径的起始和终止控制点。
创建于NX4.0.0版本。

成员函数说明

AddSegmentsToList()

virtual void NXOpen::Routing::IPath::AddSegmentsToList ( const std::vector< NXOpen::Routing::ISegment * > & objs )

pure virtual

向路径对象中添加段。
创建于NX4.0.0版本。

许可要求：routing_base（"基础管路"）

参数

objs

待添加的段列表

在 NXOpen::Routing::OffsetPath, NXOpen::Routing::Path , 以及 NXOpen::Routing::Wire 内被实现.

ControlPointEnd()

virtual NXOpen::Routing::ControlPoint * NXOpen::Routing::IPath::ControlPointEnd ( )

pure virtual

获取路径对象的终止控制点。
创建于NX4.0.0版本。

许可要求：routing_base（"基础管路"）

在 NXOpen::Routing::OffsetPath, NXOpen::Routing::Path , 以及 NXOpen::Routing::Wire 内被实现.

ControlPointStart()

virtual NXOpen::Routing::ControlPoint * NXOpen::Routing::IPath::ControlPointStart ( )

pure virtual

获取路径对象的起始控制点。
创建于NX4.0.0版本。

许可要求：routing_base（"基础管路"）

在 NXOpen::Routing::OffsetPath, NXOpen::Routing::Path , 以及 NXOpen::Routing::Wire 内被实现.

DelSegmentsFromList()

virtual void NXOpen::Routing::IPath::DelSegmentsFromList ( const std::vector< NXOpen::Routing::ISegment * > & objs )

pure virtual

从路径对象中移除段。
创建于NX4.0.0版本。

许可要求：routing_base（"基础管路"）

参数

objs

待移除的段列表

在 NXOpen::Routing::OffsetPath, NXOpen::Routing::Path , 以及 NXOpen::Routing::Wire 内被实现.

GetSegmentList()

virtual std::vector< NXOpen::Routing::ISegment * > NXOpen::Routing::IPath::GetSegmentList ( )

pure virtual

获取当前路径对象包含的所有段的列表

返回

当前路径对象中的所有段列表
创建于NX4.0.0版本。

许可要求：routing_base（"基础管路"）

在 NXOpen::Routing::OffsetPath, NXOpen::Routing::Path , 以及 NXOpen::Routing::Wire 内被实现.

SetControlPointEnd()

virtual void NXOpen::Routing::IPath::SetControlPointEnd ( NXOpen::Routing::ControlPoint * end )

pure virtual

设置路径对象的终止控制点。
创建于NX4.0.0版本。

许可要求：routing_base（"基础管路"）

参数

end	路径对象的终止控制点

在 NXOpen::Routing::OffsetPath, NXOpen::Routing::Path , 以及 NXOpen::Routing::Wire 内被实现.

SetControlPointStart()

virtual void NXOpen::Routing::IPath::SetControlPointStart ( NXOpen::Routing::ControlPoint * start )

pure virtual

设置路径对象的起始控制点。
创建于NX4.0.0版本。

许可要求：routing_base（"基础管路"）

参数

start

路径对象的起始控制点

在 NXOpen::Routing::OffsetPath, NXOpen::Routing::Path , 以及 NXOpen::Routing::Wire 内被实现.
