点连接构建器更多...

#include <Join_PointJoinBuilder.hxx>

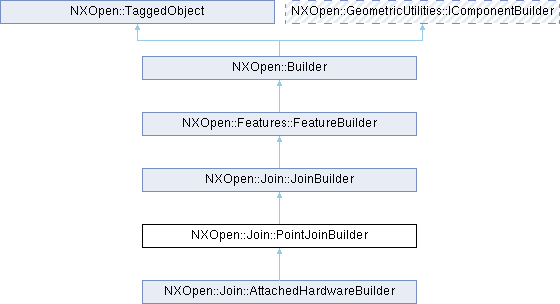

类 NXOpen::Join::PointJoinBuilder 继承关系图:

Public 成员函数
void	ClearAttachmentHardware ()
void	ClearHardwarePin ()
void	CreateAttachmentHardware ()
bool	CreateCsys ()
void	CreateHardwarePin ()
NXOpen::TaggedObject *	CsysYDirection ()
bool	FlipCsysDirection ()
NXOpen::Join::AttachmentHardware *	GetAttachmentHardware ()
NXOpen::Join::PointJoinHardware *	GetHardwarePin ()
NXOpen::Join::PointJoinHardware *	GetNthHeadSidePart (int headsidePartIndex)
NXOpen::Join::PointJoinHardware *	GetNthTailSidePart (int tailsidePartIndex)
int	GetNumberOfHeadSideParts ()
int	GetNumberOfTailSideParts ()
bool	GetStackupDirectionForPoint (NXOpen::Point *point)
NXOpen::Point3d	GetStackupEntryPoint ()
NXOpen::Expression *	HardwareAlignmentAngle ()
bool	HardwareLoad ()
NXOpen::ScCollector *	HardwareOrientationCurve ()
NXOpen::Expression *	HoleCounterBoreDepth ()
NXOpen::Expression *	HoleCounterBoreDiameter ()
NXOpen::Expression *	HoleCounterSinkAngle ()
NXOpen::Expression *	HoleCounterSinkDiameter ()
NXOpen::Expression *	HoleCounterSinkSubflush ()
NXOpen::Expression *	HoleDiameter ()
NXOpen::Join::PointJoinBuilder::HoleTypes	HoleType ()
NXOpen::Expression *	JointMarkAngle ()
NXOpen::ScCollector *	JointMarkFace ()
NXOpen::SelectCurveList *	JointMarkGuideCurve ()
NXOpen::Expression *	JointMarkSize ()
bool	MatedWithNutplate ()
	NX_DEPRECATED ("Deprecated in NX1926.0.0. This functionality is no longer supported.") void SetHardwarePin(const NXString &pinName
	NX_DEPRECATED ("Deprecated in NX2007.0.0. This functionality is no longer supported.") bool LoadHardware()
	NX_DEPRECATED ("Deprecated in NX2007.0.0. This functionality is no longer supported.") bool UnloadHardware()
	NX_DEPRECATED ("Deprecated in NX2312.0.0. Use NXOpen::Join::JoinManager::CreateJoinHoleBuilder instead.") bool HoleCreate()
	NX_DEPRECATED ("Deprecated in NX2312.0.0. Use NXOpen::Join::JoinManager::CreateJoinHoleBuilder instead.") void SetHoleCreate(bool status)
NXOpen::SelectPointList *	PointSelPoints ()
void	ProcessWasherInfoForStackup ()
void	SetCreateCsys (bool createCsys)
void	SetCsysYDirection (NXOpen::TaggedObject *csysYDirection)
void	SetFlipCsysDirection (bool flipCsysDirection)
void	SetHardwareLoad (bool status)
void	SetHardwarePin (const char pinName, const char pinPath)
void	SetHoleType (NXOpen::Join::PointJoinBuilder::HoleTypes holeType)
void	SetMatedWithNutplate (bool matedWithNutplate)
void	SetNumberOfHeadSideParts (int numberOfHeadsideParts)
void	SetNumberOfTailSideParts (int numberOfTailsideParts)
void	SetStackupAlignment (NXOpen::TaggedObject *stackupAlignment)
void	SetStackupAlignmentType (NXOpen::Join::PointJoinBuilder::StackupAlignmentTypes stackupAlignmentType)
void	SetStackupDirectionForPoint (NXOpen::Point *point, bool reverseStackupDirection)
void	SetStackupReverseDirection (bool toReverse)
void	SetSynchronizeLocation (bool synchronizeLocation)
void	SetVisualizationColor (int visualizationColor)
void	SetVisualizationCreateSolid (bool visualizationCreateSolid)
void	SetVisualizationGeometry (NXOpen::Join::PointJoinBuilder::VisualizationGeometryType visualizationGeometry)
void	SetVisualizationPointMarker (int visualizationPointMarker)
NXOpen::TaggedObject *	StackupAlignment ()
NXOpen::Join::PointJoinBuilder::StackupAlignmentTypes	StackupAlignmentType ()
NXOpen::Expression *	StackupGapLimit ()
NXOpen::Expression *	StackupGapTolerance ()
NXOpen::Expression *	StackupMaxHolePerimeter ()
NXOpen::ScCollector *	StackupNormalSurface ()
NXOpen::Expression *	StackupOnSurfaceTolerance ()
NXOpen::Expression *	StackupOverlapTolerance ()
bool	StackupReverseDirection ()
bool	SynchronizeLocation ()
int	VisualizationColor ()
bool	VisualizationCreateSolid ()
NXOpen::Expression *	VisualizationDiameter ()
NXOpen::Join::PointJoinBuilder::VisualizationGeometryType	VisualizationGeometry ()
NXOpen::Expression *	VisualizationHeight ()
int	VisualizationPointMarker ()
Public 成员函数继承自 NXOpen::Join::JoinBuilder
void	AddNewlyCreatedWaveLink (NXOpen::NXObject *waveLink)
bool	Associative ()
NXOpen::SelectBodyList *	ConnectedBodies ()
NXOpen::TaggedObject *	CustomAttributesHolder ()
bool	DelayUpdate ()
NXOpen::Join::JoinBuilder::DestinationTypes	Destination ()
NXOpen::Expression *	DistanceTolerance ()
std::vector< NXOpen::Body * >	GetJoinBodies ()
NXOpen::TaggedObject *	Material ()
NXOpen::Expression *	MaterialActualThickness ()
NXOpen::Join::JoinBuilder::MaterialAssignmentPolicyType	MaterialAssignmentPolicy ()
NXOpen::Expression *	MaterialDispensedWidth ()
NXOpen::Expression *	NuggetDiameter ()
void	SetAssociative (bool associative)
void	SetDelayUpdate (bool delayUpdate)
void	SetDestination (NXOpen::Join::JoinBuilder::DestinationTypes type)
void	SetHideSolid (bool hideSolid)
void	SetMaterial (NXOpen::TaggedObject *material)
void	SetMaterialAssignmentPolicy (NXOpen::Join::JoinBuilder::MaterialAssignmentPolicyType materialPolicy)
void	SetShowConnectedBodies (bool showConnectedBodies)
void	SetShowThroughState (bool status)
void	SetSubtype (const char *type)
void	SetSubtype (const NXString &type)
void	SetWeldFinishMethod (NXOpen::Annotations::FinishMethod method)
bool	ShowConnectedBodies ()
NXString	Subtype ()
NXOpen::Annotations::FinishMethod	WeldFinishMethod ()
Public 成员函数继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

Public 属性
const NXString &	pinPath

友元
class	_PointJoinBuilderBuilder

详细描述

点连接构建器

表示一个 NXOpen::Join::PointJoin 构建器。
要创建此类的新实例，请使用 NXOpen::Join::JoinManager::CreatePointJoinBuilder

创建于 NX1872.0.0 版本。

成员枚举类型说明

◆ HoleTypes

enum NXOpen::Join::PointJoinBuilder::HoleTypes

孔类型

枚举值
HoleTypesSimple	简单
HoleTypesCounterbored	沉头孔
HoleTypesCountersunk	埋头孔

◆ StackupAlignmentTypes

enum NXOpen::Join::PointJoinBuilder::StackupAlignmentTypes

堆叠对齐类型

枚举值
StackupAlignmentTypesNormalClosestFace	垂直于最近面
StackupAlignmentTypesNormalSelectedFace	垂直于所选面
StackupAlignmentTypesAlongVector	沿向量

◆ VisualizationGeometryType

enum NXOpen::Join::PointJoinBuilder::VisualizationGeometryType

可视化几何类型

枚举值
VisualizationGeometryTypeSphere	球体
VisualizationGeometryTypeCylinder	圆柱体
VisualizationGeometryTypeCone	圆锥体
VisualizationGeometryTypePrism	棱柱体

成员函数说明

◆ ClearAttachmentHardware()

void NXOpen::Join::PointJoinBuilder::ClearAttachmentHardware ( )

清除连接硬件。
于 NX2007.0.0 版本创建。

许可要求：nx_join ("NX Join")

◆ ClearHardwarePin()

void NXOpen::Join::PointJoinBuilder::ClearHardwarePin ( )

清除硬件销。
于NX1926.0.0版本创建。

许可要求：nx_join (" NX Join")

◆ CreateAttachmentHardware()

void NXOpen::Join::PointJoinBuilder::CreateAttachmentHardware ( )

创建新的连接硬件。
于 NX2007.0.0 版本创建。

许可要求：nx_join ("NX Join")

◆ CreateCsys()

bool NXOpen::Join::PointJoinBuilder::CreateCsys ( )

返回是否创建一个NXOpen::CoordinateSystem 的指示
于NX2406.0.0版本创建。

许可证要求：无

◆ CreateHardwarePin()

void NXOpen::Join::PointJoinBuilder::CreateHardwarePin ( )

创建新的硬件销。
于 NX1926.0.0 版本创建。

许可要求：nx_join ("NX Join")

◆ CsysYDirection()

NXOpen::TaggedObject * NXOpen::Join::PointJoinBuilder::CsysYDirection ( )

返回是否指定NXOpen::CoordinateSystem 的Y方向的指示
于NX2406.0.0版本创建。

许可证要求：无

◆ FlipCsysDirection()

bool NXOpen::Join::PointJoinBuilder::FlipCsysDirection ( )

返回是否反转NXOpen::CoordinateSystem 的Z方向的指示
于NX2406.0.0版本创建。

许可证要求：无

◆ GetAttachmentHardware()

NXOpen::Join::AttachmentHardware * NXOpen::Join::PointJoinBuilder::GetAttachmentHardware ( )

获取连接硬件。
于 NX2007.0.0 版本创建。

许可要求：nx_join ("NX Join")

◆ GetHardwarePin()

NXOpen::Join::PointJoinHardware * NXOpen::Join::PointJoinBuilder::GetHardwarePin ( )

设置头部侧零件的硬件。若使用重用库作为硬件数据源，headNames为零件的描述性名称，headPaths为零件在重用库中的路径。若使用XML数据库，headNames为查找名称，headPaths可为空字符串。

弃用: 于NX1926.0.0版本弃用。此功能不再受支持。

于NX1872.0.0版本创建。

许可要求：nx_join (" NX Join")

名称列表路径列表设置尾部侧零件的硬件。若使用重用库作为硬件数据源，tailNames为零件的描述性名称，tailPaths为零件在重用库中的路径。若使用XML数据库，tailNames为查找名称，tailPaths可为空字符串。

弃用: 于NX1926.0.0版本弃用。此功能不再受支持。

于NX1872.0.0版本创建。

许可要求：nx_join (" NX Join")

名称列表路径列表获取硬件销。
于NX1926.0.0版本创建。

许可要求：nx_join (" NX Join")

◆ GetNthHeadSidePart()

NXOpen::Join::PointJoinHardware * NXOpen::Join::PointJoinBuilder::GetNthHeadSidePart ( int headsidePartIndex )

通过索引获取头部侧硬件部件。
于 NX1926.0.0 版本创建。

许可要求：nx_join ("NX Join")

参数

headsidePartIndex 头部侧硬件部件索引

◆ GetNthTailSidePart()

NXOpen::Join::PointJoinHardware * NXOpen::Join::PointJoinBuilder::GetNthTailSidePart ( int tailsidePartIndex )

通过索引获取尾部侧硬件部件。
于 NX1926.0.0 版本创建。

许可要求：nx_join ("NX Join")

参数

tailsidePartIndex 尾部侧硬件部件索引

◆ GetNumberOfHeadSideParts()

int NXOpen::Join::PointJoinBuilder::GetNumberOfHeadSideParts ( )

获取头部侧硬件部件的数量。
于 NX1926.0.0 版本创建。

许可要求：nx_join ("NX Join")

◆ GetNumberOfTailSideParts()

int NXOpen::Join::PointJoinBuilder::GetNumberOfTailSideParts ( )

获取尾部侧硬件部件的数量。
于 NX1926.0.0 版本创建。

许可要求：nx_join ("NX Join")

◆ GetStackupDirectionForPoint()

bool NXOpen::Join::PointJoinBuilder::GetStackupDirectionForPoint ( NXOpen::Point * point )

此方法添加一个应反转栈向方向的点。

返回: 指示是否应为此点反转栈向方向。
于NX1899.0.0版本创建。

许可证要求：nx_join ("NX Join")

参数

point 选择了一个点来反转栈向方向。

◆ GetStackupEntryPoint()

NXOpen::Point3d NXOpen::Join::PointJoinBuilder::GetStackupEntryPoint ( )

此方法获取Pointjoin的栈入点
于NX2212.0.0版本创建。

许可证要求：nx_join ("NX Join")

◆ HardwareAlignmentAngle()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::HardwareAlignmentAngle ( )

返回硬件旋转的对齐角度
于NX2007.0.0版本创建。

许可证要求：nx_join ("NX Join")

◆ HardwareLoad()

bool NXOpen::Join::PointJoinBuilder::HardwareLoad ( )

返回硬件加载标志。如果为 true，硬件将被加载到装配中。
于 NX1872.0.0 版本创建。

许可要求：nx_join ("NX Join")

◆ HardwareOrientationCurve()

NXOpen::ScCollector * NXOpen::Join::PointJoinBuilder::HardwareOrientationCurve ( )

返回硬件可沿其定向的定向曲线。
于 NX2007.0.0 版本创建。

许可要求：nx_join ("NX Join")

◆ HoleCounterBoreDepth()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::HoleCounterBoreDepth ( )

获取埋头孔深度
于NX1872.0.0版本创建。

许可要求：nx_join (" NX Join")

◆ HoleCounterBoreDiameter()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::HoleCounterBoreDiameter ( )

返回沉头孔直径
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

◆ HoleCounterSinkAngle()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::HoleCounterSinkAngle ( )

获取沉孔角度
于NX1872.0.0版本创建。

许可要求：nx_join (" NX Join")

◆ HoleCounterSinkDiameter()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::HoleCounterSinkDiameter ( )

返回埋头孔直径
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

◆ HoleCounterSinkSubflush()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::HoleCounterSinkSubflush ( )

获取沉孔亚齐平深度值
于NX1980.0.0版本创建。

许可要求：nx_join (" NX Join")

◆ HoleDiameter()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::HoleDiameter ( )

返回孔直径
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

◆ HoleType()

NXOpen::Join::PointJoinBuilder::HoleTypes NXOpen::Join::PointJoinBuilder::HoleType ( )

返回孔类型值
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

◆ JointMarkAngle()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::JointMarkAngle ( )

返回接头标记的角度
于NX2212.0.0版本创建。

许可证要求：nx_join ("NX Join")

◆ JointMarkFace()

NXOpen::ScCollector * NXOpen::Join::PointJoinBuilder::JointMarkFace ( )

返回用于放置接头标记的面
于NX2212.0.0版本创建。

许可证要求：nx_join ("NX Join")

◆ JointMarkGuideCurve()

NXOpen::SelectCurveList * NXOpen::Join::PointJoinBuilder::JointMarkGuideCurve ( )

返回放置接头标记符号的曲线
于NX2212.0.0版本创建。

许可证要求：nx_join ("NX Join")

◆ JointMarkSize()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::JointMarkSize ( )

返回接头标记的尺寸
于NX2212.0.0版本创建。

许可证要求：nx_join ("NX Join")

◆ MatedWithNutplate()

bool NXOpen::Join::PointJoinBuilder::MatedWithNutplate ( )

获取标志，当为ON时仅允许选择来自附加硬件工具的螺母板点。
创建于 NX2007.0.0。
许可证要求：nx_join ("NX Join")

◆ NX_DEPRECATED() [1/5]

NXOpen::Join::PointJoinBuilder::NX_DEPRECATED ( "Deprecated in NX1926.0.0. This functionality is no longer supported." ) const &

从名称设置硬件销信息。若使用重用库作为硬件数据源，pinName为零件的描述性名称，pinPath为零件在重用库中的路径。若使用XML数据库，pinName为查找名称，pinPath可为null。

弃用: 于NX1926.0.0版本弃用。此功能不再受支持。

于NX1872.0.0版本创建。

许可要求：nx_join (" NX Join")

销名称

◆ NX_DEPRECATED() [2/5]

NXOpen::Join::PointJoinBuilder::NX_DEPRECATED ( "Deprecated in NX2007.0.0. This functionality is no longer supported." )

将硬件部件加载到装配中。

弃用: 于 NX2007.0.0 版本过时。该功能不再受支持。

于 NX1926.0.0 版本创建。

许可要求：nx_join ("NX Join")

◆ NX_DEPRECATED() [3/5]

NXOpen::Join::PointJoinBuilder::NX_DEPRECATED ( "Deprecated in NX2007.0.0. This functionality is no longer supported." )

从装配中卸载硬件部件。

弃用: 于 NX2007.0.0 版本过时。该功能不再受支持。

于 NX1926.0.0 版本创建。

许可要求：nx_join ("NX Join")

◆ NX_DEPRECATED() [4/5]

NXOpen::Join::PointJoinBuilder::NX_DEPRECATED ( "Deprecated in NX2312.0.0. Use NXOpen::Join::JoinManager::CreateJoinHoleBuilder instead." )

获取孔创建状态。若为true，应在关联体上创建孔；若为false，应从关联体上移除（或不创建）孔

弃用: 于NX2312.0.0版本弃用。请使用 NXOpen::Join::JoinManager::CreateJoinHoleBuilder 替代。

于NX1872.0.0版本创建。

许可要求：nx_join (" NX Join")

◆ NX_DEPRECATED() [5/5]

NXOpen::Join::PointJoinBuilder::NX_DEPRECATED ( "Deprecated in NX2312.0.0. Use NXOpen::Join::JoinManager::CreateJoinHoleBuilder instead." )

设置孔创建状态。若为true，应在关联体上创建孔；若为false，应从关联体上移除（或不创建）孔

弃用: 于NX2312.0.0版本弃用。请使用 NXOpen::Join::JoinManager::CreateJoinHoleBuilder 替代。

于NX1872.0.0版本创建。

许可要求：nx_join (" NX Join")

状态

◆ PointSelPoints()

NXOpen::SelectPointList * NXOpen::Join::PointJoinBuilder::PointSelPoints ( )

获取所选点
创建于 NX1872.0.0。
许可证要求：nx_join ("NX Join")

◆ ProcessWasherInfoForStackup()

void NXOpen::Join::PointJoinBuilder::ProcessWasherInfoForStackup ( )

在栈向上添加/更新垫圈信息
于NX2312.0.0版本创建。

许可证要求：nx_join ("NX Join")

◆ SetCreateCsys()

void NXOpen::Join::PointJoinBuilder::SetCreateCsys ( bool createCsys )

设置是否创建一个NXOpen::CoordinateSystem 的指示
于NX2406.0.0版本创建。

许可证要求：nx_join ("NX Join")

参数

createCsys createcsys

◆ SetCsysYDirection()

void NXOpen::Join::PointJoinBuilder::SetCsysYDirection ( NXOpen::TaggedObject * csysYDirection )

设置是否指定NXOpen::CoordinateSystem 的Y方向的指示
于NX2406.0.0版本创建。

许可证要求：nx_join ("NX Join")

参数

csysYDirection csysydirection

◆ SetFlipCsysDirection()

void NXOpen::Join::PointJoinBuilder::SetFlipCsysDirection ( bool flipCsysDirection )

设置是否反转NXOpen::CoordinateSystem 的Z方向的指示
于NX2406.0.0版本创建。

许可证要求：nx_join ("NX Join")

参数

flipCsysDirection flipcsysdirection

◆ SetHardwareLoad()

void NXOpen::Join::PointJoinBuilder::SetHardwareLoad ( bool status )

设置硬件加载标志。如果为 true，硬件将被加载到装配中。
于 NX1872.0.0 版本创建。

许可要求：nx_join ("NX Join")

参数

status 状态

◆ SetHardwarePin()

void NXOpen::Join::PointJoinBuilder::SetHardwarePin	(	const char *	pinName,
		const char *	pinPath )

从名称设置硬件销信息。若使用重用库作为硬件数据源，pinName为零件的描述性名称，pinPath为零件在重用库中的路径。若使用XML数据库，pinName为查找名称，pinPath可为null。

弃用: 于NX1926.0.0版本弃用。此功能不再受支持。

于NX1872.0.0版本创建。

许可要求：nx_join (" NX Join")

参数

pinName	销名称
pinPath	销路径

◆ SetHoleType()

void NXOpen::Join::PointJoinBuilder::SetHoleType ( NXOpen::Join::PointJoinBuilder::HoleTypes holeType )

设置孔类型值
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

参数

holeType 孔类型

◆ SetMatedWithNutplate()

void NXOpen::Join::PointJoinBuilder::SetMatedWithNutplate ( bool matedWithNutplate )

设置标志，当为ON时仅允许选择来自附加硬件工具的螺母板点。
创建于 NX2007.0.0。
许可证要求：nx_join ("NX Join")

参数

matedWithNutplate matedwithnutplate

◆ SetNumberOfHeadSideParts()

void NXOpen::Join::PointJoinBuilder::SetNumberOfHeadSideParts ( int numberOfHeadsideParts )

设置头部侧硬件部件的数量。现有头部侧硬件对象将被删除，并创建新的头部侧硬件对象。新创建的头部侧硬件对象数量等于 numberOfHeadsideParts。
于 NX1926.0.0 版本创建。

许可要求：nx_join ("NX Join")

参数

numberOfHeadsideParts 头部侧硬件部件数量

◆ SetNumberOfTailSideParts()

void NXOpen::Join::PointJoinBuilder::SetNumberOfTailSideParts ( int numberOfTailsideParts )

设置尾部侧硬件部件的数量。现有尾部侧硬件对象将被删除，并创建新的尾部侧硬件对象。新创建的尾部侧硬件对象数量等于 numberOfTailsideParts。
于 NX1926.0.0 版本创建。

许可要求：nx_join ("NX Join")

参数

numberOfTailsideParts 尾部侧硬件部件数量

◆ SetStackupAlignment()

void NXOpen::Join::PointJoinBuilder::SetStackupAlignment ( NXOpen::TaggedObject * stackupAlignment )

设置叠层对齐
创建于 NX1872.0.0。
许可证要求：nx_join ("NX Join")

参数

stackupAlignment stackupalignment

◆ SetStackupAlignmentType()

void NXOpen::Join::PointJoinBuilder::SetStackupAlignmentType ( NXOpen::Join::PointJoinBuilder::StackupAlignmentTypes stackupAlignmentType )

设置叠层对齐类型值
创建于 NX1953.0.0。
许可证要求：nx_join ("NX Join")

参数

stackupAlignmentType stackupalignmenttype

◆ SetStackupDirectionForPoint()

void NXOpen::Join::PointJoinBuilder::SetStackupDirectionForPoint	(	NXOpen::Point *	point,
		bool	reverseStackupDirection )

此方法获取特定点的栈向方向。
于NX1899.0.0版本创建。

许可证要求：nx_join ("NX Join")

参数

point	选择了一个点来反转栈向方向。
reverseStackupDirection	指示是否应为此点反转栈向方向。

◆ SetStackupReverseDirection()

void NXOpen::Join::PointJoinBuilder::SetStackupReverseDirection ( bool toReverse )

设置反向堆叠方向标志
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

参数

toReverse 要反向

◆ SetSynchronizeLocation()

void NXOpen::Join::PointJoinBuilder::SetSynchronizeLocation ( bool synchronizeLocation )

设置是否更新点连接位置以匹配其链接点的指示。
创建于 NX1926.0.0。
许可证要求：nx_join ("NX Join")

参数

synchronizeLocation synchronizelocation

◆ SetVisualizationColor()

void NXOpen::Join::PointJoinBuilder::SetVisualizationColor ( int visualizationColor )

设置可视化颜色值
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

参数

visualizationColor 可视化颜色

◆ SetVisualizationCreateSolid()

void NXOpen::Join::PointJoinBuilder::SetVisualizationCreateSolid ( bool visualizationCreateSolid )

设置点连接应表示为实体的指示
于NX2206.0.0中创建。

许可证要求：nx_join（" NX Join"）

参数

visualizationCreateSolid 可视化创建实体

◆ SetVisualizationGeometry()

void NXOpen::Join::PointJoinBuilder::SetVisualizationGeometry ( NXOpen::Join::PointJoinBuilder::VisualizationGeometryType visualizationGeometry )

设置可视化几何类型值
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

参数

visualizationGeometry 可视化几何

◆ SetVisualizationPointMarker()

void NXOpen::Join::PointJoinBuilder::SetVisualizationPointMarker ( int visualizationPointMarker )

设置点标记
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

参数

visualizationPointMarker 可视化点标记

◆ StackupAlignment()

NXOpen::TaggedObject * NXOpen::Join::PointJoinBuilder::StackupAlignment ( )

获取叠层对齐
创建于 NX1872.0.0。
许可证要求：nx_join ("NX Join")

◆ StackupAlignmentType()

NXOpen::Join::PointJoinBuilder::StackupAlignmentTypes NXOpen::Join::PointJoinBuilder::StackupAlignmentType ( )

获取叠层对齐类型值
创建于 NX1953.0.0。
许可证要求：nx_join ("NX Join")

◆ StackupGapLimit()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::StackupGapLimit ( )

获取间隙极限
创建于 NX1872.0.0。
许可证要求：nx_join ("NX Join")

◆ StackupGapTolerance()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::StackupGapTolerance ( )

获取间隙公差
创建于 NX1872.0.0。
许可证要求：nx_join ("NX Join")

◆ StackupMaxHolePerimeter()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::StackupMaxHolePerimeter ( )

获取最大孔周长。叠层将包含具有孔或其他开口且环形周长小于此处指定值的实体。具有较大开口的实体会被排除在叠层之外。
创建于 NX2306.0.0。
许可证要求：nx_join ("NX Join")

◆ StackupNormalSurface()

NXOpen::ScCollector * NXOpen::Join::PointJoinBuilder::StackupNormalSurface ( )

获取所选法向表面
创建于 NX1953.0.0。
许可证要求：nx_join ("NX Join")

◆ StackupOnSurfaceTolerance()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::StackupOnSurfaceTolerance ( )

获取叠层表面公差
创建于 NX1872.0.0。
许可证要求：nx_join ("NX Join")

◆ StackupOverlapTolerance()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::StackupOverlapTolerance ( )

获取重叠公差
创建于 NX1872.0.0。
许可证要求：nx_join ("NX Join")

◆ StackupReverseDirection()

bool NXOpen::Join::PointJoinBuilder::StackupReverseDirection ( )

获取反向叠层方向标志
创建于 NX1872.0.0。
许可证要求：nx_join ("NX Join")

◆ SynchronizeLocation()

bool NXOpen::Join::PointJoinBuilder::SynchronizeLocation ( )

获取是否更新点连接位置以匹配其链接点的指示。
创建于 NX1926.0.0。
许可证要求：nx_join ("NX Join")

◆ VisualizationColor()

int NXOpen::Join::PointJoinBuilder::VisualizationColor ( )

返回可视化颜色值
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

◆ VisualizationCreateSolid()

bool NXOpen::Join::PointJoinBuilder::VisualizationCreateSolid ( )

返回点连接应表示为实体的指示
于NX2206.0.0中创建。

许可证要求：nx_join（" NX Join"）

◆ VisualizationDiameter()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::VisualizationDiameter ( )

返回可视化直径
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

◆ VisualizationGeometry()

NXOpen::Join::PointJoinBuilder::VisualizationGeometryType NXOpen::Join::PointJoinBuilder::VisualizationGeometry ( )

返回可视化几何类型值
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

◆ VisualizationHeight()

NXOpen::Expression * NXOpen::Join::PointJoinBuilder::VisualizationHeight ( )

返回可视化高度
于NX2206.0.0中创建。

许可证要求：nx_join（" NX Join"）

◆ VisualizationPointMarker()

int NXOpen::Join::PointJoinBuilder::VisualizationPointMarker ( )

返回点标记
于NX1872.0.0中创建。

许可证要求：nx_join（" NX Join"）

类成员变量说明

◆ pinPath

const NXString& NXOpen::Join::PointJoinBuilder::pinPath

销路径

Public 类型
enum	HoleTypes { HoleTypesSimple , HoleTypesCounterbored , HoleTypesCountersunk }
enum	StackupAlignmentTypes { StackupAlignmentTypesNormalClosestFace , StackupAlignmentTypesNormalSelectedFace , StackupAlignmentTypesAlongVector }
enum	VisualizationGeometryType { VisualizationGeometryTypeSphere , VisualizationGeometryTypeCylinder , VisualizationGeometryTypeCone , VisualizationGeometryTypePrism }
Public 类型继承自 NXOpen::Join::JoinBuilder
enum	DestinationTypes { DestinationTypesWorkPart , DestinationTypesNewComponent }
enum	MaterialAssignmentPolicyType { MaterialAssignmentPolicyTypeNoneAssigned , MaterialAssignmentPolicyTypeExternallyAssigned , MaterialAssignmentPolicyTypeJoinFeatureAssigned }

Public 类型

Public 成员函数

Public 属性

友元

详细描述

成员枚举类型说明

◆ HoleTypes

◆ StackupAlignmentTypes

◆ VisualizationGeometryType

成员函数说明

◆ ClearAttachmentHardware()

◆ ClearHardwarePin()

◆ CreateAttachmentHardware()

◆ CreateCsys()

◆ CreateHardwarePin()

◆ CsysYDirection()

◆ FlipCsysDirection()

◆ GetAttachmentHardware()

◆ GetHardwarePin()

◆ GetNthHeadSidePart()

◆ GetNthTailSidePart()

◆ GetNumberOfHeadSideParts()

◆ GetNumberOfTailSideParts()

◆ GetStackupDirectionForPoint()

◆ GetStackupEntryPoint()

◆ HardwareAlignmentAngle()

◆ HardwareLoad()

◆ HardwareOrientationCurve()

◆ HoleCounterBoreDepth()

◆ HoleCounterBoreDiameter()

◆ HoleCounterSinkAngle()

◆ HoleCounterSinkDiameter()

◆ HoleCounterSinkSubflush()

◆ HoleDiameter()

◆ HoleType()

◆ JointMarkAngle()

◆ JointMarkFace()

◆ JointMarkGuideCurve()

◆ JointMarkSize()

◆ MatedWithNutplate()

◆ NX_DEPRECATED() [1/5]

◆ NX_DEPRECATED() [2/5]

◆ NX_DEPRECATED() [3/5]

◆ NX_DEPRECATED() [4/5]

◆ NX_DEPRECATED() [5/5]

◆ PointSelPoints()

◆ ProcessWasherInfoForStackup()

◆ SetCreateCsys()

◆ SetCsysYDirection()

◆ SetFlipCsysDirection()

◆ SetHardwareLoad()

◆ SetHardwarePin()

◆ SetHoleType()

◆ SetMatedWithNutplate()

◆ SetNumberOfHeadSideParts()

◆ SetNumberOfTailSideParts()

◆ SetStackupAlignment()

◆ SetStackupAlignmentType()

◆ SetStackupDirectionForPoint()

◆ SetStackupReverseDirection()

◆ SetSynchronizeLocation()

◆ SetVisualizationColor()

◆ SetVisualizationCreateSolid()

◆ SetVisualizationGeometry()

◆ SetVisualizationPointMarker()

◆ StackupAlignment()

◆ StackupAlignmentType()

◆ StackupGapLimit()

◆ StackupGapTolerance()

◆ StackupMaxHolePerimeter()

◆ StackupNormalSurface()

◆ StackupOnSurfaceTolerance()

◆ StackupOverlapTolerance()

◆ StackupReverseDirection()

◆ SynchronizeLocation()

◆ VisualizationColor()

◆ VisualizationCreateSolid()

◆ VisualizationDiameter()

◆ VisualizationGeometry()

◆ VisualizationHeight()
