NXOpen::Features::LinearDimensionBuilder类 参考

线性尺寸特征构建器 更多...

#include <Features_LinearDimensionBuilder.hxx>

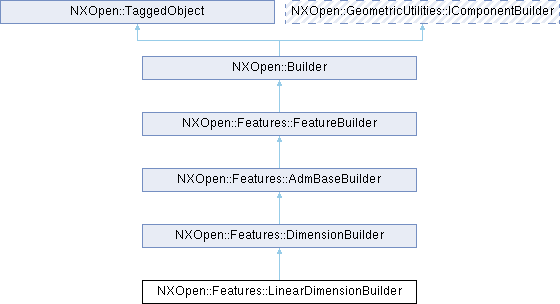

类 NXOpen::Features::LinearDimensionBuilder 继承关系图:

Public 类型
enum	OrientationOptionType { OrientationOptionTypeOrientXpress , OrientationOptionTypeVector }
Public 类型 继承自 NXOpen::Features::AdmBaseBuilder
enum	SolveOptionType { SolveOptionTypeC1 , SolveOptionTypeC2 }
enum	UpdateMethodType { UpdateMethodTypeFaceChange = 1 , UpdateMethodTypeAutomaticRecovery , UpdateMethodTypeAutomatic , UpdateMethodTypeMultiple }

Public 成员函数
NXOpen::SelectNXObjectList *	ComponentToMove ()
NXOpen::GeometricUtilities::OrientXpressBuilder *	DimensionOrientation ()
NXOpen::Direction *	DimensionOrientationVector ()
NXOpen::SelectNXObject *	MeasurementObject ()
NXOpen::Features::LinearDimensionBuilder::OrientationOptionType	OrientationOption ()
double	OriginalDistance ()
NXOpen::SelectNXObject *	OriginObject ()
void	SetDimensionOrientationVector (NXOpen::Direction *dimensionOrientationVector)
void	SetFaceToMove (NXOpen::Face *face)
void	SetOrientationOption (NXOpen::Features::LinearDimensionBuilder::OrientationOptionType orientationOption)
void	SetOriginalDistance (double originalDistance)
Public 成员函数 继承自 NXOpen::Features::DimensionBuilder
NXOpen::Annotations::OriginBuilder *	DimensionLocation ()
NXOpen::GeometricUtilities::FaceChangeOverflowBehavior *	FaceChangeOverflowBehavior ()
NXOpen::Features::FaceRecognitionBuilder *	FacesToMove ()
NXOpen::Annotations::Dimension *	GetDimension ()
NXOpen::GeometricUtilities::SaveConstraintsBuilder *	SaveConstraints ()
NXOpen::Expression *	Value ()
Public 成员函数 继承自 NXOpen::Features::AdmBaseBuilder
void	OnApplyPre ()
void	Reconfigure ()
void	SetSolveOption (NXOpen::Features::AdmBaseBuilder::SolveOptionType solveOption)
void	SetUpdateMethod (NXOpen::Features::AdmBaseBuilder::UpdateMethodType updateMethod)
NXOpen::Features::AdmBaseBuilder::SolveOptionType	SolveOption ()
NXOpen::Features::AdmBaseBuilder::UpdateMethodType	UpdateMethod ()
Public 成员函数 继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_LinearDimensionBuilderBuilder

详细描述

线性尺寸特征构建器

表示一个 @link NXOpen::Features::LinearDimension NXOpen::Features::LinearDimension@endlink 构建器
 <br> 要创建此类的新实例，请使用 @link NXOpen::Features::FeatureCollection::CreateLinearDimensionBuilder  NXOpen::Features::FeatureCollection::CreateLinearDimensionBuilder @endlink  <br>

默认值。

属性	值
OrientationOption	OrientXpress
Value.Value	0（毫米部件），0（英寸部件）

创建于 NX6.0.0。

成员枚举类型说明

OrientationOptionType

enum NXOpen::Features::LinearDimensionBuilder::OrientationOptionType

控制使用 OrientXpress 还是矢量块的选项 控制线性尺寸的方向

枚举值
OrientationOptionTypeOrientXpress	使用 Orient Xpress 的方向选项
OrientationOptionTypeVector	使用矢量的方向选项

成员函数说明

ComponentToMove()

NXOpen::SelectNXObjectList * NXOpen::Features::LinearDimensionBuilder::ComponentToMove

(

)

返回要移动的组件。
创建于 NX1953.0.0。

许可证要求 : 无

DimensionOrientation()

NXOpen::GeometricUtilities::OrientXpressBuilder * NXOpen::Features::LinearDimensionBuilder::DimensionOrientation

(

)

返回 ADM 线性尺寸特征中使用的 OrientXpress
创建于 NX6.0.0。

许可证要求 : 无

DimensionOrientationVector()

NXOpen::Direction * NXOpen::Features::LinearDimensionBuilder::DimensionOrientationVector

(

)

返回线性尺寸的方向矢量
创建于 NX6.0.0。

许可证要求 : 无

MeasurementObject()

NXOpen::SelectNXObject * NXOpen::Features::LinearDimensionBuilder::MeasurementObject

(

)

返回 ADM 线性尺寸测量的对象
创建于 NX6.0.0。

许可证要求 : 无

OrientationOption()

NXOpen::Features::LinearDimensionBuilder::OrientationOptionType NXOpen::Features::LinearDimensionBuilder::OrientationOption

(

)

返回控制使用 OrientXpress 还是矢量块的选项 控制线性尺寸的方向
创建于 NX6.0.0。

许可证要求 : 无

OriginalDistance()

double NXOpen::Features::LinearDimensionBuilder::OriginalDistance

(

)

返回原始距离。
创建于 NX1953.0.0。

许可证要求 : 无

OriginObject()

NXOpen::SelectNXObject * NXOpen::Features::LinearDimensionBuilder::OriginObject

(

)

返回 ADM 线性尺寸测量的原点对象
创建于 NX6.0.0。

许可证要求 : 无

SetDimensionOrientationVector()

void NXOpen::Features::LinearDimensionBuilder::SetDimensionOrientationVector

(

NXOpen::Direction *

dimensionOrientationVector

)

设置线性尺寸的方向矢量
创建于 NX6.0.0。

许可证要求 : nx_synchronous ("NX Synchronous"), solid_modeling ("SOLIDS MODELING") 或 cam_base ("CAM BASE") 或 insp_programming ("INSPECTION PROGRAMMING")

参数

dimensionOrientationVector

dimensionorientationvector

SetFaceToMove()

void NXOpen::Features::LinearDimensionBuilder::SetFaceToMove

(

NXOpen::Face *

face

)

通过 ADM 线性尺寸特征移动的重要面。 系统会尝试自动推断一个。但如果用户想要提供一个，则 需要通过此命令传入面
创建于 NX6.0.0。

许可证要求 : nx_synchronous ("NX Synchronous"), solid_modeling ("SOLIDS MODELING") 或 cam_base ("CAM BASE") 或 insp_programming ("INSPECTION PROGRAMMING")

参数

face

face

SetOrientationOption()

void NXOpen::Features::LinearDimensionBuilder::SetOrientationOption

(

NXOpen::Features::LinearDimensionBuilder::OrientationOptionType

orientationOption

)

设置控制使用 OrientXpress 还是矢量块的选项 控制线性尺寸的方向
创建于 NX6.0.0。

许可证要求 : nx_synchronous ("NX Synchronous"), solid_modeling ("SOLIDS MODELING") 或 cam_base ("CAM BASE") 或 insp_programming ("INSPECTION PROGRAMMING")

参数

orientationOption

orientationoption

SetOriginalDistance()

void NXOpen::Features::LinearDimensionBuilder::SetOriginalDistance

(

double

originalDistance

)

设置原始距离。
创建于 NX1953.0.0。

许可证要求 : nx_synchronous ("NX Synchronous"), solid_modeling ("SOLIDS MODELING") 或 cam_base ("CAM BASE") 或 insp_programming ("INSPECTION PROGRAMMING")

参数

originalDistance

originaldistance
