#include <Routing_CrossSection.hxx>

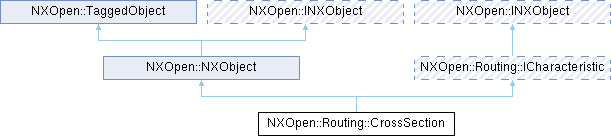

类 NXOpen::Routing::CrossSection 继承关系图:

Public 成员函数
virtual void	DeleteCharacterstics (NXOpen::Routing::CharacteristicList *values)
virtual NXOpen::Routing::CharacteristicList *	GetCharacteristics ()
std::vector< NXOpen::Curve * >	GetCrossCurves ()
virtual NXOpen::Routing::CharacteristicList *	GetDestinationCharacteristics ()
virtual int	GetIntegerCharacteristic (const char *name)
virtual int	GetIntegerCharacteristic (const NXString &name)
double	GetMaximumRadius ()
virtual double	GetRealCharacteristic (const char *name)
virtual double	GetRealCharacteristic (const NXString &name)
NXOpen::Routing::StockData *	GetStockData ()
virtual NXString	GetStringCharacteristic (const char *name)
virtual NXString	GetStringCharacteristic (const NXString &name)
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
NXOpen::Expression *	Offset ()
NXOpen::Expression *	SecondOffset ()
virtual void	SetCharacteristic (const char name, const char value)
virtual void	SetCharacteristic (const char *name, double value)
virtual void	SetCharacteristic (const char *name, int value)
virtual void	SetCharacteristic2 (const char title, const char value)
virtual void	SetCharacteristic2 (const char *title, double value)
virtual void	SetCharacteristic2 (const char *title, int value)
virtual void	SetCharacteristic2 (const NXString &title, const NXString &value)
virtual void	SetCharacteristic2 (const NXString &title, double value)
virtual void	SetCharacteristic2 (const NXString &title, int value)
virtual void	SetCharacteristics2 (NXOpen::Routing::CharacteristicList *values)
void	SetCrossCurves (const std::vector< NXOpen::Curve * > &curves)
void	SetOffset (NXOpen::Expression *expression)
void	SetSecondOffset (NXOpen::Expression *secondOffset)
void	SetStyle (NXOpen::Routing::StockStyle style)
NXOpen::Routing::StockStyle	Style ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const
Public 成员函数继承自 NXOpen::Routing::ICharacteristic
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name

Public 属性
const NXString &	value
double	value
int	value
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value
Public 属性继承自 NXOpen::Routing::ICharacteristic
const NXString &	value = 0
double	value = 0
int	value = 0

友元
class	_CrossSectionBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

详细描述

横截面

NXOpen::Routing::CrossSection 定义了用于NXOpen::Routing::Stock 对象的扫掠轮廓。该轮廓是一组以原点为中心、位于XY平面的曲线。可指定偏移值以生成第二组轮廓曲线，该组曲线与原轮廓曲线的偏移量为指定值（用于生成空心管料实体，如管道）。
可通过Routing::CrossSectionCollection::CreateCrossSection 获取此类实例

创建于NX4.0.0版本。

成员函数说明

◆ DeleteCharacterstics()

virtual void NXOpen::Routing::CrossSection::DeleteCharacterstics ( NXOpen::Routing::CharacteristicList * values )

virtual

从当前对象中移除输入列表中的特性。
创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

values 特性列表

实现了 NXOpen::Routing::ICharacteristic.

◆ GetCharacteristics()

virtual NXOpen::Routing::CharacteristicList * NXOpen::Routing::CrossSection::GetCharacteristics ( )

virtual

获取此对象的所有特性值。

返回: 版本：NX4.0.0。

许可证要求：routing_base ("Routing Basic")

实现了 NXOpen::Routing::ICharacteristic.

◆ GetCrossCurves()

std::vector< NXOpen::Curve * > NXOpen::Routing::CrossSection::GetCrossCurves ( )

获取定义NXOpen::Routing::CrossSection 对象轮廓的曲线。

返回: 定义轮廓的曲线
创建于NX4.0.0版本。

许可要求：routing_base（"基础布线"）

◆ GetDestinationCharacteristics()

virtual NXOpen::Routing::CharacteristicList * NXOpen::Routing::CrossSection::GetDestinationCharacteristics ( )

virtual

从输入对象中获取目标特性。从应用视图中读取需获取的目标特性描述，然后从对象中读取这些目标特性

端口: 从端口读取特性。
RCP: 尝试在RCP处查找端口，若存在则从端口读取特性，否则从与RCP关联的管料读取特性。
管段: 从与管段关联的管料读取特性。
组件: 直接从组件读取特性。
管料: 从管料或管料数据中读取特性。

返回: 目标特性列表
创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

实现了 NXOpen::Routing::ICharacteristic.

◆ GetIntegerCharacteristic() [1/2]

virtual int NXOpen::Routing::CrossSection::GetIntegerCharacteristic ( const char * name )

virtual

获取与输入名称关联的整数型特性值。

返回: 版本：NX4.0.0。

许可证要求：routing_base ("Routing Basic")

参数

name 特性名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetIntegerCharacteristic() [2/2]

virtual int NXOpen::Routing::CrossSection::GetIntegerCharacteristic ( const NXString & name )

virtual

设置此对象的所有特性值。

弃用: 已在NX11.0.0中弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristics2。

版本：NX4.0.0。

许可证要求：routing_base ("Routing Basic")

特性值列表获取与输入名称关联的整数型特性值。

返回: 版本：NX4.0.0。

许可证要求：routing_base ("Routing Basic")

参数

name 特性名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetMaximumRadius()

double NXOpen::Routing::CrossSection::GetMaximumRadius ( )

获取截面的最大半径。

返回: 能够包围NXOpen::Routing::CrossSection中所有截面曲线的圆的半径
版本：NX4.0.0。

许可证要求：routing_base ("Routing Basic")

◆ GetRealCharacteristic() [1/2]

virtual double NXOpen::Routing::CrossSection::GetRealCharacteristic ( const char * name )

virtual

获取与输入名称关联的实数类型特性的值。
创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetRealCharacteristic() [2/2]

virtual double NXOpen::Routing::CrossSection::GetRealCharacteristic ( const NXString & name )

virtual

获取与输入名称关联的实数类型特性的值。
创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetStockData()

NXOpen::Routing::StockData * NXOpen::Routing::CrossSection::GetStockData ( )

获取拥有此NXOpen::Routing::CrossSection的NXOpen::Routing::StockData。

返回: 拥有该NXOpen::Routing::CrossSection对象的NXOpen::Routing::StockData。
版本：NX4.0.0。

许可证要求：routing_base ("Routing Basic")

◆ GetStringCharacteristic() [1/2]

virtual NXString NXOpen::Routing::CrossSection::GetStringCharacteristic ( const char * name )

virtual

获取与输入名称关联的字符串类型特性的值。
创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetStringCharacteristic() [2/2]

virtual NXString NXOpen::Routing::CrossSection::GetStringCharacteristic ( const NXString & name )

virtual

获取与输入名称关联的字符串类型特性的值。
创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ NX_DEPRECATED() [1/3]

NXOpen::Routing::CrossSection::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的字符串类型特性的值，若该名称的特性不存在则添加新特性至列表。若同名特性类型非字符串，则将其类型转换为字符串。

弃用: 在NX11.0.0中弃用。请使用NXOpen::Routing::ICharacteristic::SetCharacteristic2 替代。

创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

名称

◆ NX_DEPRECATED() [2/3]

NXOpen::Routing::CrossSection::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的实数类型特性的值，若该名称的特性不存在则添加新特性至列表。若同名特性类型非实数，则将其类型转换为实数。

弃用: 在NX11.0.0中弃用。请使用NXOpen::Routing::ICharacteristic::SetCharacteristic2 替代。

创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

名称

◆ NX_DEPRECATED() [3/3]

NXOpen::Routing::CrossSection::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的整数型特性值，若该特性不存在则添加新特性。若同名现有特性类型不是整数，则将其转换为整数类型。

弃用: 已在NX11.0.0中弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

版本：NX4.0.0。

许可证要求：routing_base ("Routing Basic")

特性名称

◆ Offset()

NXOpen::Expression * NXOpen::Routing::CrossSection::Offset ( )

获取扫掠生成时应用于轮廓的偏移表达式。该表达式会生成第二组轮廓曲线，相对于NXOpen::Routing::CrossSection 的原轮廓曲线向外偏移（正值向外，负值向内）。值为0.0或空表达式表示无偏移。
创建于NX4.0.0版本。

许可要求：routing_base（"基础布线"）

◆ SecondOffset()

NXOpen::Expression * NXOpen::Routing::CrossSection::SecondOffset ( )

获取扫掠生成时应用于截面的偏置表达式。此偏置会生成第二组截面曲线，相对于NXOpen::Routing::CrossSection的截面曲线向外偏置（正偏置向外，负偏置向内）。值为0.0或空表达式表示无偏置。
版本：NX5.0.0。

许可证要求：routing_base ("Routing Basic")

◆ SetCharacteristic() [1/3]

virtual void NXOpen::Routing::CrossSection::SetCharacteristic	(	const char *	name,
		const char *	value )

virtual

设置与输入名称关联的字符串类型特性的值，若该名称的特性不存在则添加新特性至列表。若同名特性类型非字符串，则将其类型转换为字符串。

弃用: 在NX11.0.0中弃用。请使用NXOpen::Routing::ICharacteristic::SetCharacteristic2 替代。

创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name	名称
value	值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic() [2/3]

virtual void NXOpen::Routing::CrossSection::SetCharacteristic	(	const char *	name,
		double	value )

virtual

设置与输入名称关联的实数类型特性的值，若该名称的特性不存在则添加新特性至列表。若同名特性类型非实数，则将其类型转换为实数。

弃用: 在NX11.0.0中弃用。请使用NXOpen::Routing::ICharacteristic::SetCharacteristic2 替代。

创建于NX4.0.0。

许可要求: routing_base ("Routing Basic")

参数

name	名称
value	值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic() [3/3]

virtual void NXOpen::Routing::CrossSection::SetCharacteristic	(	const char *	name,
		int	value )

virtual

设置与输入名称关联的整数型特性值，若该特性不存在则添加新特性。若同名现有特性类型不是整数，则将其转换为整数类型。

弃用: 已在NX11.0.0中弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

版本：NX4.0.0。

许可证要求：routing_base ("Routing Basic")

参数

name	特性名称
value	特性值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [1/6]

virtual void NXOpen::Routing::CrossSection::SetCharacteristic2	(	const char *	title,
		const char *	value )

virtual

设置或创建与输入标题关联的字符串类型属性，若属性不存在则新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，属性将被移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，属性将被移至对应实例。若在任何非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可证要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置的属性新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [2/6]

virtual void NXOpen::Routing::CrossSection::SetCharacteristic2	(	const char *	title,
		double	value )

virtual

设置或创建与输入标题关联的双精度类型属性。若属性不存在则新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，属性将被移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，属性将被移至对应实例。若在任何非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [3/6]

virtual void NXOpen::Routing::CrossSection::SetCharacteristic2	(	const char *	title,
		int	value )

virtual

设置或创建与输入标题关联的整数类型属性。若属性不存在则新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，属性将被移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，属性将被移至对应实例。若在任何非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [4/6]

virtual void NXOpen::Routing::CrossSection::SetCharacteristic2	(	const NXString &	title,
		const NXString &	value )

virtual

设置或创建与输入标题关联的字符串类型属性。若属性不存在则新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，属性将被移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，属性将被移至对应实例。若在任何非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [5/6]

virtual void NXOpen::Routing::CrossSection::SetCharacteristic2	(	const NXString &	title,
		double	value )

virtual

设置或创建与输入标题关联的双精度类型属性。若属性不存在则新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，属性将被移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，属性将被移至对应实例。若在任何非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [6/6]

virtual void NXOpen::Routing::CrossSection::SetCharacteristic2	(	const NXString &	title,
		int	value )

virtual

设置或创建与输入标题关联的整数类型属性。若属性不存在则新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，属性将被移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，属性将被移至对应实例。若在任何非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristics2()

virtual void NXOpen::Routing::CrossSection::SetCharacteristics2 ( NXOpen::Routing::CharacteristicList * values )

virtual

设置与输入列表中标题关联的所有属性，若属性不存在则新建。若在库存Assemblies::Component 上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，属性将被移至库存零件。若在非库存Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，属性将被移至对应实例。若在任何非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可证要求：routing_base（"Routing Basic"）

参数

values NXOpen::Routing::CharacteristicList ，包含要设置的属性的标题、类型和值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCrossCurves()

void NXOpen::Routing::CrossSection::SetCrossCurves ( const std::vector< NXOpen::Curve * > & curves )

设置定义NXOpen::Routing::CrossSection 对象轮廓的曲线。曲线必须形成单个闭合环。
创建于NX4.0.0版本。

许可要求：routing_base（"基础布线"）

参数

curves 定义轮廓的曲线。

◆ SetOffset()

void NXOpen::Routing::CrossSection::SetOffset ( NXOpen::Expression * expression )

设置扫掠生成时应用于截面的偏置表达式。此操作会生成第二组截面曲线，相对于NXOpen::Routing::CrossSection的截面曲线向外偏置（正偏置向外，负偏置向内）。值为0.0或空表达式表示无偏置。
版本：NX4.0.0。

许可证要求：routing_base ("Routing Basic")

参数

expression 表达式

◆ SetSecondOffset()

void NXOpen::Routing::CrossSection::SetSecondOffset ( NXOpen::Expression * secondOffset )

设置扫掠生成时应用于截面的偏置表达式。此操作会生成第二组截面曲线，相对于NXOpen::Routing::CrossSection的截面曲线向外偏置（正偏置向外，负偏置向内）。值为0.0或空表达式表示无偏置。
版本：NX5.0.0。

许可证要求：routing_base ("Routing Basic")

参数

secondOffset 第二偏置

◆ SetStyle()

void NXOpen::Routing::CrossSection::SetStyle ( NXOpen::Routing::StockStyle style )

设置截面的样式。有关样式信息，请参见NXOpen::Routing::StockData
版本：NX4.0.0。

许可证要求：routing_base ("Routing Basic")

参数

style 样式

◆ Style()

NXOpen::Routing::StockStyle NXOpen::Routing::CrossSection::Style ( )

获取截面的样式。有关样式信息，请参见NXOpen::Routing::StockData
版本：NX4.0.0。

许可证要求：routing_base ("Routing Basic")

类成员变量说明

◆ value [1/3]

const NXString& NXOpen::Routing::CrossSection::value

值

◆ value [2/3]

double NXOpen::Routing::CrossSection::value

值

◆ value [3/3]

int NXOpen::Routing::CrossSection::value

特性值

Public 成员函数

Public 属性

友元

额外继承的成员函数

详细描述

成员函数说明

◆ DeleteCharacterstics()

◆ GetCharacteristics()

◆ GetCrossCurves()

◆ GetDestinationCharacteristics()

◆ GetIntegerCharacteristic() [1/2]

◆ GetIntegerCharacteristic() [2/2]

◆ GetMaximumRadius()

◆ GetRealCharacteristic() [1/2]

◆ GetRealCharacteristic() [2/2]

◆ GetStockData()

◆ GetStringCharacteristic() [1/2]

◆ GetStringCharacteristic() [2/2]

◆ NX_DEPRECATED() [1/3]

◆ NX_DEPRECATED() [2/3]

◆ NX_DEPRECATED() [3/3]

◆ Offset()

◆ SecondOffset()

◆ SetCharacteristic() [1/3]

◆ SetCharacteristic() [2/3]

◆ SetCharacteristic() [3/3]

◆ SetCharacteristic2() [1/6]

◆ SetCharacteristic2() [2/6]

◆ SetCharacteristic2() [3/6]

◆ SetCharacteristic2() [4/6]

◆ SetCharacteristic2() [5/6]

◆ SetCharacteristic2() [6/6]

◆ SetCharacteristics2()

◆ SetCrossCurves()

◆ SetOffset()

◆ SetSecondOffset()

◆ SetStyle()

◆ Style()

类成员变量说明

◆ value [1/3]

◆ value [2/3]

◆ value [3/3]
