#include <Routing_StockData.hxx>

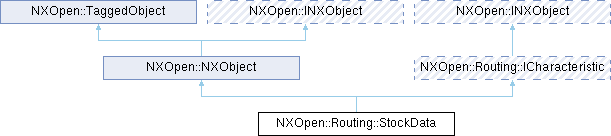

类 NXOpen::Routing::StockData 继承关系图:

Public 成员函数
virtual void	DeleteCharacterstics (NXOpen::Routing::CharacteristicList *values)
std::vector< NXOpen::Routing::Anchor * >	GetAnchors ()
std::vector< NXOpen::Routing::StockData * >	GetBundledStockDatas ()
virtual NXOpen::Routing::CharacteristicList *	GetCharacteristics ()
std::vector< NXOpen::Routing::CrossSection * >	GetCrossSections ()
virtual NXOpen::Routing::CharacteristicList *	GetDestinationCharacteristics ()
virtual int	GetIntegerCharacteristic (const char *name)
virtual int	GetIntegerCharacteristic (const NXString &name)
NXOpen::Routing::StockDataType	GetIsBundled ()
NXOpen::Routing::Anchor *	GetNamedAnchor (const char *anchorName)
NXOpen::Routing::Anchor *	GetNamedAnchor (const NXString &anchorName)
virtual double	GetRealCharacteristic (const char *name)
virtual double	GetRealCharacteristic (const NXString &name)
std::vector< NXOpen::Routing::Stock * >	GetStocks ()
virtual NXString	GetStringCharacteristic (const char *name)
virtual NXString	GetStringCharacteristic (const NXString &name)
NXOpen::Routing::CrossSection *	GetStyledCross (NXOpen::Routing::StockStyle stockStyle)
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead.") virtual void SetCharacteristic(const NXString &name
void	SetAnchors (const std::vector< NXOpen::Routing::Anchor * > &anchors)
virtual void	SetCharacteristic (const char name, const char value)
virtual void	SetCharacteristic (const char *name, double value)
virtual void	SetCharacteristic (const char *name, int value)
virtual void	SetCharacteristic2 (const char title, const char value)
virtual void	SetCharacteristic2 (const char *title, double value)
virtual void	SetCharacteristic2 (const char *title, int value)
virtual void	SetCharacteristic2 (const NXString &title, const NXString &value)
virtual void	SetCharacteristic2 (const NXString &title, double value)
virtual void	SetCharacteristic2 (const NXString &title, int value)
virtual void	SetCharacteristics2 (NXOpen::Routing::CharacteristicList *values)
void	SetCrossSections (const std::vector< NXOpen::Routing::CrossSection * > &crossSections)
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const
Public 成员函数继承自 NXOpen::Routing::ICharacteristic
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name
	NX_DEPRECATED ("在NX11.0.0中已弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。") virtual void SetCharacteristic(const NXString &name

Public 属性
const NXString &	value
double	value
int	value
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value
Public 属性继承自 NXOpen::Routing::ICharacteristic
const NXString &	value = 0
double	value = 0
int	value = 0

友元
class	_StockDataBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

详细描述

型材数据

NXOpen::Routing::StockData 包含定义NXOpen::Routing::Stock 对象所需的各类剖面、特性信息、NXOpen::Routing::Anchor 及其他属性。每个NXOpen::Routing::Stock 都关联且仅关联一个NXOpen::Routing::StockData 。NXOpen::Routing::Stock 对象中使用的所有NXOpen::Routing::CrossSection 和NXOpen::Routing::Anchor 对象必须来自该NXOpen::Routing::Stock 所关联的NXOpen::Routing::StockData 。
KF中不支持创建，因为瞬态对象不受支持。

创建于NX4.0.0版本。

成员函数说明

◆ DeleteCharacterstics()

virtual void NXOpen::Routing::StockData::DeleteCharacterstics ( NXOpen::Routing::CharacteristicList * values )

virtual

从当前对象中移除输入列表中的特性。
创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

values 特性列表

实现了 NXOpen::Routing::ICharacteristic.

◆ GetAnchors()

std::vector< NXOpen::Routing::Anchor * > NXOpen::Routing::StockData::GetAnchors ( )

获取与此NXOpen::Routing::StockData关联的NXOpen::Routing::Anchor对象列表。同名的NXOpen::Routing::Anchor最多只能有一个。

返回: NXOpen::Routing::Anchor对象列表。
版本：NX4.0.0引入。

许可要求：routing_advanced（"高级布线"）、routing_base（"基础布线"）

◆ GetBundledStockDatas()

std::vector< NXOpen::Routing::StockData * > NXOpen::Routing::StockData::GetBundledStockDatas ( )

获取通过成束算法构建此对象时所使用的所有NXOpen::Routing::StockData对象。仅当NXOpen::Routing::StockData::GetIsBundled返回Routing::StockDataTypeBundled时，返回结果有效。

返回: 用于成束的StockData对象列表
版本：NX4.0.0引入。

许可要求：routing_advanced（"高级布线"）、routing_base（"基础布线"）

◆ GetCharacteristics()

virtual NXOpen::Routing::CharacteristicList * NXOpen::Routing::StockData::GetCharacteristics ( )

virtual

获取此对象的所有特性值。

返回: 特性列表对象
版本：NX4.0.0引入。

许可要求：routing_base（"基础布线"）

实现了 NXOpen::Routing::ICharacteristic.

◆ GetCrossSections()

std::vector< NXOpen::Routing::CrossSection * > NXOpen::Routing::StockData::GetCrossSections ( )

获取与此NXOpen::Routing::StockData关联的NXOpen::Routing::CrossSection对象列表。每种特定NXOpen::Routing::StockStyle对应的NXOpen::Routing::CrossSection最多只能有一个（且不能包含样式为NXOpen::Routing::StockStyleNone的NXOpen::Routing::CrossSection）。

返回: NXOpen::Routing::CrossSection对象列表。
版本：NX4.0.0引入。

许可要求：routing_advanced（"高级布线"）、routing_base（"基础布线"）

◆ GetDestinationCharacteristics()

virtual NXOpen::Routing::CharacteristicList * NXOpen::Routing::StockData::GetDestinationCharacteristics ( )

virtual

获取输入对象的目标特性。从应用视图中读取需获取的目标特性描述，然后从对象中读取这些目标特性

端口：从端口读取特性。
RCP：尝试在RCP处查找端口，若存在则从端口读取特性，否则从与该RCP关联的管料读取。
管段：从与管段关联的管料读取特性。
组件：直接从组件读取特性。
管料：从管料或管料数据中读取特性。

返回: 目标特性列表
创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

实现了 NXOpen::Routing::ICharacteristic.

◆ GetIntegerCharacteristic() [1/2]

virtual int NXOpen::Routing::StockData::GetIntegerCharacteristic ( const char * name )

virtual

获取与输入名称关联的整数型特性值。

返回: 创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetIntegerCharacteristic() [2/2]

virtual int NXOpen::Routing::StockData::GetIntegerCharacteristic ( const NXString & name )

virtual

设置此对象的所有特性值。

弃用: 已废弃：NX11.0.0起废弃，建议使用NXOpen::Routing::ICharacteristic::SetCharacteristics2替代。

版本：NX4.0.0引入。

许可要求：routing_base（"基础布线"）

特性值列表获取与输入名称关联的整数型特性值。

返回: 创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetIsBundled()

NXOpen::Routing::StockDataType NXOpen::Routing::StockData::GetIsBundled ( )

判断此NXOpen::Routing::StockData是否用于导线成束。

返回: 判断结果
版本：NX4.0.0引入。

许可要求：routing_advanced（"高级布线"）、routing_base（"基础布线"）

◆ GetNamedAnchor() [1/2]

NXOpen::Routing::Anchor * NXOpen::Routing::StockData::GetNamedAnchor ( const char * anchorName )

根据锚点名称，获取属于此NXOpen::Routing::StockData的NXOpen::Routing::Anchor对象。

返回: 对应的锚点对象
版本：NX5.0.0引入。

许可要求：routing_advanced（"高级布线"）、routing_base（"基础布线"）

参数

anchorName 锚点名称

◆ GetNamedAnchor() [2/2]

NXOpen::Routing::Anchor * NXOpen::Routing::StockData::GetNamedAnchor ( const NXString & anchorName )

根据锚点名称，获取属于此NXOpen::Routing::StockData的NXOpen::Routing::Anchor对象。

返回: 对应的锚点对象
版本：NX5.0.0引入。

许可要求：routing_advanced（"高级布线"）、routing_base（"基础布线"）

参数

anchorName 锚点名称

◆ GetRealCharacteristic() [1/2]

virtual double NXOpen::Routing::StockData::GetRealCharacteristic ( const char * name )

virtual

获取与输入名称关联的实数型特性值。

返回: 创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetRealCharacteristic() [2/2]

virtual double NXOpen::Routing::StockData::GetRealCharacteristic ( const NXString & name )

virtual

获取与输入名称关联的实数型特性值。

返回: 创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetStocks()

std::vector< NXOpen::Routing::Stock * > NXOpen::Routing::StockData::GetStocks ( )

获取所有使用此NXOpen::Routing::StockData对象的NXOpen::Routing::Stock对象。

返回: 对应的Stock对象列表
版本：NX4.0.0引入。

许可要求：routing_advanced（"高级布线"）、routing_base（"基础布线"）

◆ GetStringCharacteristic() [1/2]

virtual NXString NXOpen::Routing::StockData::GetStringCharacteristic ( const char * name )

virtual

获取与输入名称关联的字符串型特性值。

返回: 创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetStringCharacteristic() [2/2]

virtual NXString NXOpen::Routing::StockData::GetStringCharacteristic ( const NXString & name )

virtual

获取与输入名称关联的字符串型特性值。

返回: 创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name 名称

实现了 NXOpen::Routing::ICharacteristic.

◆ GetStyledCross()

NXOpen::Routing::CrossSection * NXOpen::Routing::StockData::GetStyledCross ( NXOpen::Routing::StockStyle stockStyle )

根据截面样式，获取属于此NXOpen::Routing::StockData的NXOpen::Routing::CrossSection对象。

返回: 对应的截面对象
版本：NX5.0.0引入。

许可要求：routing_advanced（"高级布线"）、routing_base（"基础布线"）

参数

stockStyle 布线样式

◆ NX_DEPRECATED() [1/3]

NXOpen::Routing::StockData::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的字符串型特性值，若该名称的特性不存在则新增，若已存在但类型非字符串则转换为字符串类型。

弃用: 于NX11.0.0弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

名称

◆ NX_DEPRECATED() [2/3]

NXOpen::Routing::StockData::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的实数型特性值，若该名称的特性不存在则新增，若已存在但类型非实数则转换为实数类型。

弃用: 于NX11.0.0弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

名称

◆ NX_DEPRECATED() [3/3]

NXOpen::Routing::StockData::NX_DEPRECATED ( "Deprecated in NX11.0.0. Use NXOpen::Routing::ICharacteristic::SetCharacteristic2 instead." ) const &

设置与输入名称关联的整数型特性值，若该名称的特性不存在则新增，若已存在但类型非整数则转换为整数类型。

弃用: 于NX11.0.0弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

名称

◆ SetAnchors()

void NXOpen::Routing::StockData::SetAnchors ( const std::vector< NXOpen::Routing::Anchor * > & anchors )

设置与此NXOpen::Routing::StockData关联的NXOpen::Routing::Anchor对象列表。同名的NXOpen::Routing::Anchor最多只能有一个。
版本：NX4.0.0引入。

许可要求：routing_advanced（"高级布线"）、routing_base（"基础布线"）

参数

anchors NXOpen::Routing::Anchor对象列表。

◆ SetCharacteristic() [1/3]

virtual void NXOpen::Routing::StockData::SetCharacteristic	(	const char *	name,
		const char *	value )

virtual

设置与输入名称关联的字符串类型特性，若该特性不存在则添加新特性；若已存在但类型非字符串，则转换为字符串类型。

弃用: 在NX11.0.0中已弃用。请改用 NXOpen::Routing::ICharacteristic::SetCharacteristic2 。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name	名称
value	值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic() [2/3]

virtual void NXOpen::Routing::StockData::SetCharacteristic	(	const char *	name,
		double	value )

virtual

设置与输入名称关联的实数型特性值，若该名称的特性不存在则新增，若已存在但类型非实数则转换为实数类型。

弃用: 于NX11.0.0弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name	名称
value	值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic() [3/3]

virtual void NXOpen::Routing::StockData::SetCharacteristic	(	const char *	name,
		int	value )

virtual

设置与输入名称关联的整数型特性值，若该名称的特性不存在则新增，若已存在但类型非整数则转换为整数类型。

弃用: 于NX11.0.0弃用。请改用NXOpen::Routing::ICharacteristic::SetCharacteristic2。

创建于NX4.0.0。

许可要求：routing_base ("Routing Basic")

参数

name	名称
value	值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [1/6]

virtual void NXOpen::Routing::StockData::SetCharacteristic2	(	const char *	title,
		const char *	value )

virtual

为输入标题设置或创建字符串类型的属性，若属性不存在则新建。若在库存组件Assemblies::Component上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，该属性将被移至库存零件。若在非库存组件Assemblies::Component上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，该属性将被移至对应实例。若在任何非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [2/6]

virtual void NXOpen::Routing::StockData::SetCharacteristic2	(	const char *	title,
		double	value )

virtual

为输入标题设置或创建双精度类型的属性，若属性不存在则新建。若在库存组件Assemblies::Component上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，该属性将被移至库存零件。若在非库存组件Assemblies::Component上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，该属性将被移至对应实例。若在任何非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [3/6]

virtual void NXOpen::Routing::StockData::SetCharacteristic2	(	const char *	title,
		int	value )

virtual

设置或创建与输入标题关联的整数类型特性，若该特性不存在则创建新特性。若在管料 Assemblies::Component 上调用此方法，将在管料零件上创建或编辑零件属性。对于属性位于管料组件上的旧版零件，属性将被移至管料零件。若在非管料 Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，属性将被移至对应实例。若在非组件对象上调用此方法，将直接在该对象上访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base ("Routing Basic")

参数

title	属性或特性的唯一标题
value	要设置的新整数值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [4/6]

virtual void NXOpen::Routing::StockData::SetCharacteristic2	(	const NXString &	title,
		const NXString &	value )

virtual

为输入标题设置或创建字符串类型的属性，若属性不存在则新建。若在库存组件Assemblies::Component上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，该属性将被移至库存零件。若在非库存组件Assemblies::Component上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，该属性将被移至对应实例。若在任何非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

title	属性或特性的唯一标题
value	要设置到属性的新值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [5/6]

virtual void NXOpen::Routing::StockData::SetCharacteristic2	(	const NXString &	title,
		double	value )

virtual

设置或创建与输入标题关联的双精度类型特性，若该特性不存在则创建新特性。若在管料 Assemblies::Component 上调用此方法，将在管料零件上创建或编辑零件属性。对于属性位于管料组件上的旧版零件，属性将被移至管料零件。若在非管料 Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，属性将被移至对应实例。若在非组件对象上调用此方法，将直接在该对象上访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base ("Routing Basic")

参数

title	属性或特性的唯一标题
value	要设置的新双精度值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristic2() [6/6]

virtual void NXOpen::Routing::StockData::SetCharacteristic2	(	const NXString &	title,
		int	value )

virtual

设置或创建与输入标题关联的整数类型特性，若该特性不存在则创建新特性。若在管料 Assemblies::Component 上调用此方法，将在管料零件上创建或编辑零件属性。对于属性位于管料组件上的旧版零件，属性将被移至管料零件。若在非管料 Assemblies::Component 上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，属性将被移至对应实例。若在非组件对象上调用此方法，将直接在该对象上访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base ("Routing Basic")

参数

title	属性或特性的唯一标题
value	要设置的新整数值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCharacteristics2()

virtual void NXOpen::Routing::StockData::SetCharacteristics2 ( NXOpen::Routing::CharacteristicList * values )

virtual

为输入列表中的标题设置所有关联属性，若属性不存在则新建。若在库存组件Assemblies::Component上调用此方法，将在库存零件上创建或编辑零件属性。对于属性位于库存组件上的旧版零件，这些属性将被移至库存零件。若在非库存组件Assemblies::Component上调用此方法，将在对应实例上创建或编辑属性。对于属性位于组件上的旧版零件，这些属性将被移至对应实例。若在任何非组件对象上调用此方法，将直接在该对象本身访问或创建属性。
创建于NX11.0.0。

许可要求：routing_base（"Routing Basic"）

参数

values NXOpen::Routing::CharacteristicList，包含要设置的属性的标题、类型和值

实现了 NXOpen::Routing::ICharacteristic.

◆ SetCrossSections()

void NXOpen::Routing::StockData::SetCrossSections ( const std::vector< NXOpen::Routing::CrossSection * > & crossSections )

设置与此NXOpen::Routing::StockData关联的NXOpen::Routing::CrossSection对象列表。每种特定NXOpen::Routing::StockStyle对应的NXOpen::Routing::CrossSection最多只能有一个（且不能包含样式为NXOpen::Routing::StockStyleNone的NXOpen::Routing::CrossSection）。
版本：NX4.0.0引入。

许可要求：routing_advanced（"高级布线"）、routing_base（"基础布线"）

参数

crossSections NXOpen::Routing::CrossSection对象列表。

类成员变量说明

◆ value [1/3]

const NXString& NXOpen::Routing::StockData::value

值

◆ value [2/3]

double NXOpen::Routing::StockData::value

值

◆ value [3/3]

int NXOpen::Routing::StockData::value

值

Public 成员函数

Public 属性

友元

额外继承的成员函数

详细描述

成员函数说明

◆ DeleteCharacterstics()

◆ GetAnchors()

◆ GetBundledStockDatas()

◆ GetCharacteristics()

◆ GetCrossSections()

◆ GetDestinationCharacteristics()

◆ GetIntegerCharacteristic() [1/2]

◆ GetIntegerCharacteristic() [2/2]

◆ GetIsBundled()

◆ GetNamedAnchor() [1/2]

◆ GetNamedAnchor() [2/2]

◆ GetRealCharacteristic() [1/2]

◆ GetRealCharacteristic() [2/2]

◆ GetStocks()

◆ GetStringCharacteristic() [1/2]

◆ GetStringCharacteristic() [2/2]

◆ GetStyledCross()

◆ NX_DEPRECATED() [1/3]

◆ NX_DEPRECATED() [2/3]

◆ NX_DEPRECATED() [3/3]

◆ SetAnchors()

◆ SetCharacteristic() [1/3]

◆ SetCharacteristic() [2/3]

◆ SetCharacteristic() [3/3]

◆ SetCharacteristic2() [1/6]

◆ SetCharacteristic2() [2/6]

◆ SetCharacteristic2() [3/6]

◆ SetCharacteristic2() [4/6]

◆ SetCharacteristic2() [5/6]

◆ SetCharacteristic2() [6/6]

◆ SetCharacteristics2()

◆ SetCrossSections()

类成员变量说明

◆ value [1/3]

◆ value [2/3]

◆ value [3/3]
