#include <Routing_Run.hxx>

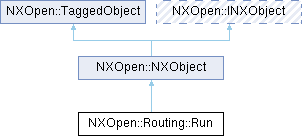

类 NXOpen::Routing::Run 继承关系图:

Public 类型
enum	CompareStatus { CompareStatusNone , CompareStatusOk , CompareStatusMissingRun , CompareStatusExtraRun , CompareStatusMissingItem , CompareStatusExtraItem , CompareStatusDiscrepancy }
enum	FlipStatus { FlipStatusSuccess , FlipStatusNotTwoPorts , FlipStatusUnequalConstraints , FlipStatusPortPositionMismatch , FlipStatusFlowTypeMismatch , FlipStatusFollowsFlow , FlipStatusRunFlowNotDefined , FlipStatusCannotFlip }
enum	Status { StatusValid , StatusBroken , StatusIncomplete }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
void	DeleteRunPath ()
std::vector< NXOpen::ObjectList * >	DetectRunSpools ()
NXOpen::Routing::Run::Status	Edit (const char runId, const char runType, const std::vector< NXOpen::NXObject * > &from, const std::vector< NXOpen::NXObject * > &to, const std::vector< NXOpen::NXObject * > &member)
void	Edit (const char runId, const char runType, const std::vector< NXOpen::Routing::RunItem * > &fromItems, const std::vector< NXOpen::Routing::RunItem * > &toItems, const std::vector< NXOpen::Routing::RunItem * > &memberItems)
NXOpen::Routing::Run::Status	Edit (const NXString &runId, const NXString &runType, const std::vector< NXOpen::NXObject * > &from, const std::vector< NXOpen::NXObject * > &to, const std::vector< NXOpen::NXObject * > &member)
void	Edit (const NXString &runId, const NXString &runType, const std::vector< NXOpen::Routing::RunItem * > &fromItems, const std::vector< NXOpen::Routing::RunItem * > &toItems, const std::vector< NXOpen::Routing::RunItem * > &memberItems)
NXOpen::Routing::Run::FlipStatus	FlipComponent (NXOpen::Assemblies::Component *component)
bool	GetActiveStatus ()
NXOpen::Routing::CharacteristicList *	GetCharacteristics ()
NXOpen::Routing::CharacteristicList *	GetCharacteristicsWithId ()
std::vector< NXOpen::Routing::RunItem * >	GetFromItemData ()
std::vector< NXOpen::NXObject * >	GetFromItems ()
std::vector< NXOpen::Routing::RunItem * >	GetMemberItemData ()
std::vector< NXOpen::NXObject * >	GetMembers ()
NXOpen::Routing::RoutingSystem *	GetRoutingSystem ()
NXOpen::Routing::Run::CompareStatus	GetRunCompareStatus ()
NXString	GetRunId ()
NXOpen::Routing::Run::Status	GetRunStatus ()
NXString	GetRunType ()
std::vector< NXOpen::Routing::RunItem * >	GetToItemData ()
std::vector< NXOpen::NXObject * >	GetToItems ()
void	MakeActive ()
void	MakeInactive ()
int	RunSegmentGetFlowDirection (NXOpen::Routing::ISegment *segment)
void	RunSegmentReverseFlowDirection (NXOpen::Routing::ISegment *segment)
void	RunSegmentSetFlowDirection (NXOpen::Routing::ISegment *segment, int flowState)
void	SetCharacteristics (NXOpen::Routing::CharacteristicList *values)
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_RunBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

管线路径

管路Run对象，引用构成管路的组件和管料。
请使用Routing::RunCollection::CreateRun 创建此类实例

于NX4.0.0版本创建。

成员枚举类型说明

◆ CompareStatus

enum NXOpen::Routing::Run::CompareStatus

表示当前Run与另一Run相比的差异状态

枚举值
CompareStatusNone	Run无对比状态，尚未执行对比操作
CompareStatusOk	无缺失、多余或特征差异项
CompareStatusMissingRun	整个Run缺失
CompareStatusExtraRun	存在额外的整个Run
CompareStatusMissingItem	Run中存在缺失项
CompareStatusExtraItem	Run中存在多余项
CompareStatusDiscrepancy	项存在特征差异

◆ FlipStatus

enum NXOpen::Routing::Run::FlipStatus

表示翻转组件的结果

枚举值
FlipStatusSuccess	组件已翻转
FlipStatusNotTwoPorts	指定组件的端口数量不为2
FlipStatusUnequalConstraints	两个端口的约束数量不同
FlipStatusPortPositionMismatch	端口不共线反向或垂直
FlipStatusFlowTypeMismatch	端口的流向类型定义不明确
FlipStatusFollowsFlow	端口与流向已正确对齐，未执行翻转
FlipStatusRunFlowNotDefined	Run未定义流向，无法翻转组件
FlipStatusCannotFlip	Run已被删除或组件未连接管段，无法翻转组件

◆ Status

enum NXOpen::Routing::Run::Status

表示Run的状态

枚举值
StatusValid	Run有效，所有项已连接且所有管段均已分配管料
StatusBroken	Run已断开，所有项未首尾连接
StatusIncomplete	Run不完整，部分管段未分配管料

成员函数说明

◆ DeleteRunPath()

void NXOpen::Routing::Run::DeleteRunPath ( )

删除管路的路径及管路中的成员对象
创建于NX8.0.0。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

◆ DetectRunSpools()

std::vector< NXOpen::ObjectList * > NXOpen::Routing::Run::DetectRunSpools ( )

检测管路中的管段组

返回: 管段组列表集合
创建于NX5.0.0。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

◆ Edit() [1/4]

NXOpen::Routing::Run::Status NXOpen::Routing::Run::Edit	(	const char *	runId,
		const char *	runType,
		const std::vector< NXOpen::NXObject * > &	from,
		const std::vector< NXOpen::NXObject * > &	to,
		const std::vector< NXOpen::NXObject * > &	member )

使用新项编辑现有管路运行。注意：会移除管路运行中所有现有项并添加这些新项

返回: 有效、损坏或不完整的管路运行状态
创建于NX4.0.0.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

参数

runId	管路运行的唯一标识符
runType	管路运行的类型
from	起始项数组，必须为NXOpen::Routing::Port、 NXOpen::Routing::Run 或NXOpen::Routing::ControlPoint
to	目标项数组，必须为NXOpen::Routing::Port、 NXOpen::Routing::Run 或NXOpen::Routing::ControlPoint
member	成员项数组，必须为NXOpen::Assemblies::Component、 NXOpen::Routing::ISegment 或Routing.Stock

◆ Edit() [2/4]

void NXOpen::Routing::Run::Edit	(	const char *	runId,
		const char *	runType,
		const std::vector< NXOpen::Routing::RunItem * > &	fromItems,
		const std::vector< NXOpen::Routing::RunItem * > &	toItems,
		const std::vector< NXOpen::Routing::RunItem * > &	memberItems )

使用新的管路运行项数据编辑现有管路运行。注意：会移除管路运行中所有现有项并添加这些新项
创建于NX7.5.4.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

参数

runId	管路运行的唯一标识符
runType	管路运行的类型
fromItems	"起始"项的数据数组
toItems	"目标"项的数据数组
memberItems	"成员"项的数据数组

◆ Edit() [3/4]

NXOpen::Routing::Run::Status NXOpen::Routing::Run::Edit	(	const NXString &	runId,
		const NXString &	runType,
		const std::vector< NXOpen::NXObject * > &	from,
		const std::vector< NXOpen::NXObject * > &	to,
		const std::vector< NXOpen::NXObject * > &	member )

使用新项编辑现有管路运行。注意：会移除管路运行中所有现有项并添加这些新项

返回: 有效、损坏或不完整的管路运行状态
创建于NX4.0.0.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

参数

runId	管路运行的唯一标识符
runType	管路运行的类型
from	起始项数组，必须为NXOpen::Routing::Port、 NXOpen::Routing::Run 或NXOpen::Routing::ControlPoint
to	目标项数组，必须为NXOpen::Routing::Port、 NXOpen::Routing::Run 或NXOpen::Routing::ControlPoint
member	成员项数组，必须为NXOpen::Assemblies::Component、 NXOpen::Routing::ISegment 或Routing.Stock

◆ Edit() [4/4]

void NXOpen::Routing::Run::Edit	(	const NXString &	runId,
		const NXString &	runType,
		const std::vector< NXOpen::Routing::RunItem * > &	fromItems,
		const std::vector< NXOpen::Routing::RunItem * > &	toItems,
		const std::vector< NXOpen::Routing::RunItem * > &	memberItems )

使用新的管路运行项数据编辑现有管路运行。注意：会移除管路运行中所有现有项并添加这些新项
创建于NX7.5.4.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

参数

runId	管路运行的唯一标识符
runType	管路运行的类型
fromItems	"起始"项的数据数组
toItems	"目标"项的数据数组
memberItems	"成员"项的数据数组

◆ FlipComponent()

NXOpen::Routing::Run::FlipStatus NXOpen::Routing::Run::FlipComponent ( NXOpen::Assemblies::Component * component )

翻转管路中的组件，通过旋转组件使其输入输出端口互换

返回: 组件翻转状态
创建于NX8.5.0。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

参数

component 组件

◆ GetActiveStatus()

bool NXOpen::Routing::Run::GetActiveStatus ( )

获取管路的状态：激活或非激活

返回: 激活状态，true为激活，false为非激活
创建于NX8.5.0。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

◆ GetCharacteristics()

NXOpen::Routing::CharacteristicList * NXOpen::Routing::Run::GetCharacteristics ( )

获取此对象的所有特性值

返回: 特性列表
创建于NX7.5.4。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

◆ GetCharacteristicsWithId()

NXOpen::Routing::CharacteristicList * NXOpen::Routing::Run::GetCharacteristicsWithId ( )

获取此对象的所有特性值，包括管路ID

返回: 特性列表
创建于NX8.5.3。
许可证要求：routing_base("管路基础功能")

◆ GetFromItemData()

std::vector< NXOpen::Routing::RunItem * > NXOpen::Routing::Run::GetFromItemData ( )

获取管路运行"起始"项的数据

返回: "起始"项的数据数组
创建于NX7.5.4.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

◆ GetFromItems()

std::vector< NXOpen::NXObject * > NXOpen::Routing::Run::GetFromItems ( )

获取管路运行的起始项，起始项为提取的端口或管路运行对象

返回: 管路运行的所有起始项
创建于NX4.0.0.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

◆ GetMemberItemData()

std::vector< NXOpen::Routing::RunItem * > NXOpen::Routing::Run::GetMemberItemData ( )

获取管路运行"成员"项的数据

返回: "成员"项的数据数组
创建于NX7.5.4.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

◆ GetMembers()

std::vector< NXOpen::NXObject * > NXOpen::Routing::Run::GetMembers ( )

获取管路的所有成员对象。成员对象包括端口、管料或管段的零件实例。

返回: 管路的所有成员对象
创建于NX9.0.0。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

◆ GetRoutingSystem()

NXOpen::Routing::RoutingSystem * NXOpen::Routing::Run::GetRoutingSystem ( )

查询管路运行所属的NXOpen::Routing::RoutingSystem

返回: 管路运行所属的管路系统
创建于NX4.0.0.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

◆ GetRunCompareStatus()

NXOpen::Routing::Run::CompareStatus NXOpen::Routing::Run::GetRunCompareStatus ( )

获取管路的对比状态

返回: 管路对比状态
创建于NX4.0.0。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

◆ GetRunId()

NXString NXOpen::Routing::Run::GetRunId ( )

获取管路运行的ID

返回: 管路运行ID
创建于NX4.0.0.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

◆ GetRunStatus()

NXOpen::Routing::Run::Status NXOpen::Routing::Run::GetRunStatus ( )

查询管路运行的状态

返回: 有效、损坏或不完整的管路运行状态
创建于NX4.0.0.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

◆ GetRunType()

NXString NXOpen::Routing::Run::GetRunType ( )

获取管路运行的类型

返回: 管路运行类型
创建于NX4.0.0.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

◆ GetToItemData()

std::vector< NXOpen::Routing::RunItem * > NXOpen::Routing::Run::GetToItemData ( )

获取管路运行"目标"项的数据

返回: "目标"项的数据数组
创建于NX7.5.4.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

◆ GetToItems()

std::vector< NXOpen::NXObject * > NXOpen::Routing::Run::GetToItems ( )

获取管路运行的目标项，目标项为提取的端口或管路运行对象

返回: 管路运行的所有目标项
创建于NX4.0.0.

许可要求: routing_advanced ("管路高级功能"), routing_base ("管路基础功能")

◆ MakeActive()

void NXOpen::Routing::Run::MakeActive ( )

将管路设置为激活状态。后续通过线性路径、样条路径、修复路径创建的新管段和零件，以及通过放置零件命令放置的零件，都将作为成员添加到该激活管路中。该管路的规格将被设置为激活规格。之前的激活管路将变为非激活状态。可使用NXOpen::Routing::Run::MakeInactive 将管路设置为非激活状态。
创建于NX8.5.0。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

◆ MakeInactive()

void NXOpen::Routing::Run::MakeInactive ( )

将管路设置为非激活状态。若未使用专业模块，激活规格将切换为该专业模块的默认规格；若无专业模块，激活规格将设置为无。可使用NXOpen::Routing::Run::MakeActive 将管路设置为激活状态。
创建于NX8.5.0。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

◆ RunSegmentGetFlowDirection()

int NXOpen::Routing::Run::RunSegmentGetFlowDirection ( NXOpen::Routing::ISegment * segment )

获取管路管段的流向
创建于NX5.0.0。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

参数

segment 管段

◆ RunSegmentReverseFlowDirection()

void NXOpen::Routing::Run::RunSegmentReverseFlowDirection ( NXOpen::Routing::ISegment * segment )

反转管路管段的流向
创建于NX5.0.0。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

参数

segment 管段

◆ RunSegmentSetFlowDirection()

void NXOpen::Routing::Run::RunSegmentSetFlowDirection	(	NXOpen::Routing::ISegment *	segment,
		int	flowState )

设置管路管段的流向
创建于NX5.0.0。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

参数

segment	管段
flowState	流向状态

◆ SetCharacteristics()

void NXOpen::Routing::Run::SetCharacteristics ( NXOpen::Routing::CharacteristicList * values )

设置此对象的所有特性值
创建于NX7.5.4。
许可证要求：routing_advanced("管路高级功能"), routing_base("管路基础功能")

参数

values 特性值列表

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ CompareStatus

◆ FlipStatus

◆ Status

成员函数说明

◆ DeleteRunPath()

◆ DetectRunSpools()

◆ Edit() [1/4]

◆ Edit() [2/4]

◆ Edit() [3/4]

◆ Edit() [4/4]

◆ FlipComponent()

◆ GetActiveStatus()

◆ GetCharacteristics()

◆ GetCharacteristicsWithId()

◆ GetFromItemData()

◆ GetFromItems()

◆ GetMemberItemData()

◆ GetMembers()

◆ GetRoutingSystem()

◆ GetRunCompareStatus()

◆ GetRunId()

◆ GetRunStatus()

◆ GetRunType()

◆ GetToItemData()

◆ GetToItems()

◆ MakeActive()

◆ MakeInactive()

◆ RunSegmentGetFlowDirection()

◆ RunSegmentReverseFlowDirection()

◆ RunSegmentSetFlowDirection()

◆ SetCharacteristics()
