自动跟踪线更多...

#include <AutomaticTraceline.hxx>

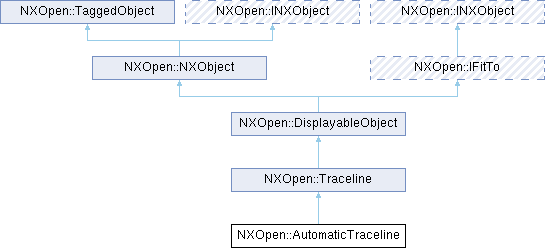

类 NXOpen::AutomaticTraceline 继承关系图:

Public 类型
enum	ModeOption { ModeOptionEvaluate , ModeOptionOrientation , ModeOptionInfer }
Public 类型继承自 NXOpen::DisplayableObject
enum	ObjectFont { ObjectFontSolid = 1 , ObjectFontDashed , ObjectFontPhantom , ObjectFontCenterline , ObjectFontDotted , ObjectFontLongDashed , ObjectFontDottedDashed , ObjectFontEight = 11 , ObjectFontNine , ObjectFontTen , ObjectFontEleven }
enum	ObjectWidth { ObjectWidthNormal , ObjectWidthThick , ObjectWidthThin , ObjectWidthOne = 5 , ObjectWidthTwo , ObjectWidthThree , ObjectWidthFour , ObjectWidthFive , ObjectWidthSix , ObjectWidthSeven , ObjectWidthEight , ObjectWidthNine }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
NXOpen::Direction *	EndDirection ()
double	EndOffset ()
NXOpen::Point *	EndPoint ()
void	GetSegmentConstraints (std::vector< int > &segmentIndices, std::vector< double > &segmentLengths)
NXOpen::AutomaticTraceline::ModeOption	Mode ()
NXOpen::Matrix3x3	Orientation ()
void	RemoveSegmentConstraint (int segmentIndex)
void	SetEndDirection (NXOpen::Direction *direction)
void	SetEndOffset (double endOffset)
void	SetEndPoint (NXOpen::Point *point)
void	SetMode (NXOpen::AutomaticTraceline::ModeOption mode)
void	SetOrientation (const NXOpen::Matrix3x3 &orientation)
void	SetSegmentConstraints (const std::vector< int > &segmentIndices, const std::vector< double > &segmentLengths)
void	SetSolution (int solution)
void	SetStartDirection (NXOpen::Direction *direction)
void	SetStartOffset (double startOffset)
void	SetStartPoint (NXOpen::Point *point)
int	Solution ()
NXOpen::Direction *	StartDirection ()
double	StartOffset ()
NXOpen::Point *	StartPoint ()
Public 成员函数继承自 NXOpen::Traceline
NXOpen::Assemblies::Explosion *	AskExplosion ()
NXOpen::Curve *	AskShape ()
Public 成员函数继承自 NXOpen::DisplayableObject
void	Blank ()
int	Color ()
void	Highlight ()
bool	IsBlanked ()
int	Layer ()
NXOpen::DisplayableObject::ObjectFont	LineFont ()
NXOpen::DisplayableObject::ObjectWidth	LineWidth ()
NXOpen::Point3d	NameLocation ()
void	RedisplayObject ()
void	RemoveViewDependency ()
void	SetColor (int color)
void	SetLayer (int layer)
void	SetLineFont (NXOpen::DisplayableObject::ObjectFont font)
void	SetLineWidth (NXOpen::DisplayableObject::ObjectWidth width)
void	SetNameLocation (const NXOpen::Point3d &location)
void	Unblank ()
void	Unhighlight ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_AutomaticTracelineBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

自动跟踪线

表示自动轨迹线。此类轨迹线的形状由其定义属性自动推导得出。
由于 apiwrap 问题，未定义创建器

创建于 NX4.0.0 版本。

成员枚举类型说明

◆ ModeOption

enum NXOpen::AutomaticTraceline::ModeOption

控制评估自动轨迹线时使用的模式

枚举值
ModeOptionEvaluate	评估应使用的模式
ModeOptionOrientation	与方向对齐
ModeOptionInfer	根据起点和终点方向推断方向

成员函数说明

◆ EndDirection()

NXOpen::Direction * NXOpen::AutomaticTraceline::EndDirection ( )

获取轨迹线的终点方向
创建于 NX4.0.0 版本。

许可要求：装配 ("ASSEMBLIES MODULE")

◆ EndOffset()

double NXOpen::AutomaticTraceline::EndOffset ( )

返回跟踪线的结束偏移量
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

◆ EndPoint()

NXOpen::Point * NXOpen::AutomaticTraceline::EndPoint ( )

获取轨迹线的终点
创建于 NX4.0.0 版本。

许可要求：装配 ("ASSEMBLIES MODULE")

◆ GetSegmentConstraints()

void NXOpen::AutomaticTraceline::GetSegmentConstraints	(	std::vector< int > &	segmentIndices,
		std::vector< double > &	segmentLengths )

获取跟踪线的分段约束
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

segmentIndices	分段索引
segmentLengths	分段长度

◆ Mode()

NXOpen::AutomaticTraceline::ModeOption NXOpen::AutomaticTraceline::Mode ( )

返回跟踪线的模式
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

◆ Orientation()

NXOpen::Matrix3x3 NXOpen::AutomaticTraceline::Orientation ( )

返回跟踪线的方向矩阵
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

◆ RemoveSegmentConstraint()

void NXOpen::AutomaticTraceline::RemoveSegmentConstraint ( int segmentIndex )

从跟踪线中移除分段约束
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

segmentIndex 分段索引

◆ SetEndDirection()

void NXOpen::AutomaticTraceline::SetEndDirection ( NXOpen::Direction * direction )

设置跟踪线的结束方向
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

direction 新的结束方向

◆ SetEndOffset()

void NXOpen::AutomaticTraceline::SetEndOffset ( double endOffset )

设置跟踪线的结束偏移量
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

endOffset 新的结束偏移量

◆ SetEndPoint()

void NXOpen::AutomaticTraceline::SetEndPoint ( NXOpen::Point * point )

设置轨迹线的终点
创建于 NX4.0.0 版本。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

point 新的终点

◆ SetMode()

void NXOpen::AutomaticTraceline::SetMode ( NXOpen::AutomaticTraceline::ModeOption mode )

设置跟踪线的模式
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

mode 新的模式

◆ SetOrientation()

void NXOpen::AutomaticTraceline::SetOrientation ( const NXOpen::Matrix3x3 & orientation )

设置跟踪线的方向矩阵
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

orientation 新的方向矩阵

◆ SetSegmentConstraints()

void NXOpen::AutomaticTraceline::SetSegmentConstraints	(	const std::vector< int > &	segmentIndices,
		const std::vector< double > &	segmentLengths )

设置跟踪线的分段约束
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

segmentIndices	分段索引
segmentLengths	分段长度

◆ SetSolution()

void NXOpen::AutomaticTraceline::SetSolution ( int solution )

设置跟踪线中使用的解算方案
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

solution 要使用的新解算方案

◆ SetStartDirection()

void NXOpen::AutomaticTraceline::SetStartDirection ( NXOpen::Direction * direction )

设置轨迹线的起点方向
创建于 NX4.0.0 版本。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

direction 新的起点方向

◆ SetStartOffset()

void NXOpen::AutomaticTraceline::SetStartOffset ( double startOffset )

设置跟踪线的起始偏移量
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

startOffset 新的起始偏移量

◆ SetStartPoint()

void NXOpen::AutomaticTraceline::SetStartPoint ( NXOpen::Point * point )

设置轨迹线的起点
创建于 NX4.0.0 版本。

许可要求：装配 ("ASSEMBLIES MODULE")

参数

point 新的起点

◆ Solution()

int NXOpen::AutomaticTraceline::Solution ( )

返回跟踪线中使用的解算方案
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

◆ StartDirection()

NXOpen::Direction * NXOpen::AutomaticTraceline::StartDirection ( )

获取轨迹线的起点方向
创建于 NX4.0.0 版本。

许可要求：装配 ("ASSEMBLIES MODULE")

◆ StartOffset()

double NXOpen::AutomaticTraceline::StartOffset ( )

返回跟踪线的起始偏移量
创建于 NX4.0.0。

许可要求：装配 ("ASSEMBLIES MODULE")

◆ StartPoint()

NXOpen::Point * NXOpen::AutomaticTraceline::StartPoint ( )

获取轨迹线的起点
创建于 NX4.0.0 版本。

许可要求：装配 ("ASSEMBLIES MODULE")

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ ModeOption

成员函数说明

◆ EndDirection()

◆ EndOffset()

◆ EndPoint()

◆ GetSegmentConstraints()

◆ Mode()

◆ Orientation()

◆ RemoveSegmentConstraint()

◆ SetEndDirection()

◆ SetEndOffset()

◆ SetEndPoint()

◆ SetMode()

◆ SetOrientation()

◆ SetSegmentConstraints()

◆ SetSolution()

◆ SetStartDirection()

◆ SetStartOffset()

◆ SetStartPoint()

◆ Solution()

◆ StartDirection()

◆ StartOffset()

◆ StartPoint()
