基准面构建器更多...

#include <Weld_DatumSurfaceBuilder.hxx>

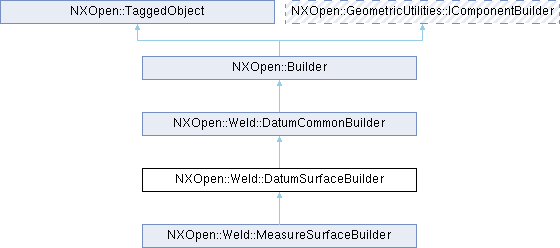

类 NXOpen::Weld::DatumSurfaceBuilder 继承关系图:

Public 类型
enum	Types { TypesDirect , TypesMirror }
Public 类型继承自 NXOpen::Weld::DatumCommonBuilder
enum	ControlMethodTypes { ControlMethodTypesPrincipalAxis , ControlMethodTypesUseSectionPlane }
enum	CreationDirectionMethods { CreationDirectionMethodsDefault , CreationDirectionMethodsOpposite }
enum	CustomTypes { CustomTypesDefault , CustomTypesCustom1 , CustomTypesCustom2 , CustomTypesCustom3 , CustomTypesCustom4 , CustomTypesCustom5 , CustomTypesCustom6 , CustomTypesCustom7 }
enum	PlaneMethodTypes { PlaneMethodTypesInferPlanes , PlaneMethodTypesParallelXCPlanes , PlaneMethodTypesParallelYCPlanes , PlaneMethodTypesParallelZCPlanes , PlaneMethodTypesSelectPlanes , PlaneMethodTypesUnknown }
enum	SizeMethodTypes { SizeMethodTypesAutomatic , SizeMethodTypesManual }
enum	SolidTypes { SolidTypesSphere , SolidTypesCylinder , SolidTypesCone , SolidTypesCuboid , SolidTypesHollow , SolidTypesArrow , SolidTypesNone , SolidTypesHourglass }

Public 成员函数
NXOpen::ScCollector *	BoundaryCurve ()
double	CustomCuboidLength ()
double	CustomCuboidWidth ()
double	CustomHollowLength ()
double	CustomHollowRadius ()
NXOpen::Weld::SelectDatumSurface *	DerivedDatum ()
double	GridSnapTolerance ()
void	InitializeAxis (const NXOpen::Point3d &approximatePoint)
NXOpen::Plane *	MirrorPlane ()
void	MoveMinimumDistance ()
NXOpen::ScCollector *	RestingFace ()
void	SetCustomCuboidLength (double customCuboidLength)
void	SetCustomCuboidWidth (double customCuboidWidth)
void	SetCustomHollowLength (double customHollowLength)
void	SetCustomHollowRadius (double customHollowRadius)
void	SetGridSnapTolerance (double gridSnapTolerance)
void	SetMirrorPlane (NXOpen::Plane *mirrorPlane)
void	SetSnapPointToGrid (bool snapPointToGrid)
void	SetType (NXOpen::Weld::DatumSurfaceBuilder::Types type)
void	SetXCoordinate (double xCoordinate)
void	SetYCoordinate (double yCoordinate)
void	SetZCoordinate (double zCoordinate)
bool	SnapPointToGrid ()
NXOpen::Weld::DatumSurfaceBuilder::Types	Type ()
void	UpdateAxisData ()
void	UpdateWithReferenceDatum ()
double	XCoordinate ()
double	YCoordinate ()
double	ZCoordinate ()
Public 成员函数继承自 NXOpen::Weld::DatumCommonBuilder
NXOpen::Assemblies::SelectComponentList *	AdditionalReferences ()
bool	Associative ()
NXOpen::Weld::CharacteristicsBuilder *	Characteristics ()
NXOpen::Weld::DatumCommonBuilder::ControlMethodTypes	ControlMethod ()
bool	CreateDirectionVector ()
bool	CreatePlane ()
bool	CreatePoint ()
NXOpen::Weld::DatumCommonBuilder::CreationDirectionMethods	CreationDirection ()
double	CustomAboveLength ()
double	CustomRadius ()
double	CustomTotalLength ()
NXOpen::Weld::DatumCommonBuilder::CustomTypes	CustomType ()
NXString	CustomTypeName ()
bool	Derived ()
NXString	DerivedParentID ()
NXOpen::Axis *	DirectionAxis ()
double	DirectionLength ()
double	HoleDiameter ()
double	ModelingTolerance ()
double	PlaneHeight ()
NXOpen::Weld::DatumCommonBuilder::PlaneMethodTypes	PlaneMethod ()
double	PlaneWidth ()
bool	PrincipalAxisX ()
bool	PrincipalAxisY ()
bool	PrincipalAxisZ ()
bool	ProjectAlongDirection ()
NXOpen::Expression *	RadiusExp ()
NXOpen::Expression *	RotationAngle ()
NXOpen::Direction *	SectionPlaneNormal ()
void	SetAssociative (bool associative)
void	SetControlMethod (NXOpen::Weld::DatumCommonBuilder::ControlMethodTypes controlMethod)
void	SetCreateDirectionVector (bool createDirectionVector)
void	SetCreatePlane (bool createPlane)
void	SetCreatePoint (bool createPoint)
void	SetCreationDirection (NXOpen::Weld::DatumCommonBuilder::CreationDirectionMethods creationDirection)
void	SetCustomAboveLength (double directionLength)
void	SetCustomRadius (double customRadius)
void	SetCustomTotalLength (double customTotalLength)
void	SetCustomType (NXOpen::Weld::DatumCommonBuilder::CustomTypes customType)
void	SetCustomTypeName (const char *customTypeName)
void	SetCustomTypeName (const NXString &customTypeName)
void	SetDerived (bool derived)
void	SetDerivedParentID (const char *parentDatumID)
void	SetDerivedParentID (const NXString &parentDatumID)
void	SetDirectionAxis (NXOpen::Axis *directionAxis)
void	SetDirectionLength (double directionLength)
void	SetHoleDiameter (double holeDiameter)
void	SetModelingTolerance (double modelingTolerance)
void	SetPlaneHeight (double planeHeight)
void	SetPlaneMethod (NXOpen::Weld::DatumCommonBuilder::PlaneMethodTypes planeMethod)
void	SetPlaneWidth (double planeWidth)
void	SetPrincipalAxisX (bool principalAxisX)
void	SetPrincipalAxisY (bool principalAxisY)
void	SetPrincipalAxisZ (bool principalAxisZ)
void	SetProjectAlongDirection (bool projectAlongDirection)
void	SetSectionPlaneNormal (NXOpen::Direction *sectionPlaneNormal)
void	SetSizeMethodType (NXOpen::Weld::DatumCommonBuilder::SizeMethodTypes sizeMethodType)
void	SetSlotLength (double slotLength)
void	SetSlotWidth (double slotWidth)
void	SetSolidType (NXOpen::Weld::DatumCommonBuilder::SolidTypes solidType)
void	SetXTolerance (double xTolerance)
void	SetYTolerance (double xTolerance)
void	SetZTolerance (double xTolerance)
NXOpen::Weld::DatumCommonBuilder::SizeMethodTypes	SizeMethodType ()
double	SlotLength ()
double	SlotWidth ()
NXOpen::Weld::DatumCommonBuilder::SolidTypes	SolidType ()
void	UpdateWithDerivedDatum ()
NXOpen::SelectNXObjectList *	UserPlane ()
double	XTolerance ()
double	YTolerance ()
double	ZTolerance ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_DatumSurfaceBuilderBuilder

详细描述

基准面构建器

用于创建或编辑NXOpen::Weld::DatumSurface 特征。
要创建此类的新实例，请使用NXOpen::Weld::WeldManager::CreateDatumSurfaceBuilder
默认值。

属性	值
ControlMethod	PrincipalAxis
CreateDirectionVector	1
CreatePlane	1
CreatePoint	1
Derived	0
DirectionLength	20（毫米部件），1.0（英寸部件）
GridSnapTolerance	1（毫米部件），0.05（英寸部件）
ModelingTolerance	0.0254
PlaneHeight	20（毫米部件），1.0（英寸部件）
PlaneWidth	20（毫米部件），1.0（英寸部件）
PrincipalAxisX	0
PrincipalAxisY	0
PrincipalAxisZ	0
ProjectAlongDirection	1
SnapPointToGrid	1
XCoordinate	0.0
YCoordinate	0.0
ZCoordinate	0.0

在NX8.5.0中创建。

成员枚举类型说明

◆ Types

enum NXOpen::Weld::DatumSurfaceBuilder::Types

指示用于基准面的构造类型的设置。

枚举值
TypesDirect	直接定位
TypesMirror	镜像定位

成员函数说明

◆ BoundaryCurve()

NXOpen::ScCollector * NXOpen::Weld::DatumSurfaceBuilder::BoundaryCurve ( )

返回边界曲线
于NX2406.0.0中创建。

许可证要求：无

◆ CustomCuboidLength()

double NXOpen::Weld::DatumSurfaceBuilder::CustomCuboidLength ( )

返回创建的实体长方体的长度。
于 NX2212.0.0 版本创建。

许可证要求：无

◆ CustomCuboidWidth()

double NXOpen::Weld::DatumSurfaceBuilder::CustomCuboidWidth ( )

返回创建的实体长方体的宽度。
于 NX2212.0.0 版本创建。

许可证要求：无

◆ CustomHollowLength()

double NXOpen::Weld::DatumSurfaceBuilder::CustomHollowLength ( )

返回创建的跑道形（延伸空心圆柱体）实体的内部长度。
于 NX2406.0.0 版本创建。

许可证要求：无

◆ CustomHollowRadius()

double NXOpen::Weld::DatumSurfaceBuilder::CustomHollowRadius ( )

返回创建的空心圆柱体实体的内半径。
于 NX2306.0.0 版本创建。

许可证要求：无

◆ DerivedDatum()

NXOpen::Weld::SelectDatumSurface * NXOpen::Weld::DatumSurfaceBuilder::DerivedDatum ( )

返回导出基准
于 NX8.5.0 版本创建。

许可证要求：无

◆ GridSnapTolerance()

double NXOpen::Weld::DatumSurfaceBuilder::GridSnapTolerance ( )

返回网格吸附公差
于NX8.5.0中创建。

许可证要求：无

◆ InitializeAxis()

void NXOpen::Weld::DatumSurfaceBuilder::InitializeAxis ( const NXOpen::Point3d & approximatePoint )

将轴原点更新到指定点，并将方向调整为最接近面法线的主坐标轴。该点将通过吸附到网格进行调整。
于NX8.5.0中创建。

许可证要求：tooling_locators（"Tooling Locators"）

参数

approximatePoint 近似点

◆ MirrorPlane()

NXOpen::Plane * NXOpen::Weld::DatumSurfaceBuilder::MirrorPlane ( )

返回用于镜像参考曲面定位器的平面。
于 NX9.0.0 版本创建。

许可证要求：无

◆ MoveMinimumDistance()

void NXOpen::Weld::DatumSurfaceBuilder::MoveMinimumDistance ( )

将点移动到支承面上的最近位置
于NX8.5.0中创建。

许可证要求：tooling_locators（"Tooling Locators"）

◆ RestingFace()

NXOpen::ScCollector * NXOpen::Weld::DatumSurfaceBuilder::RestingFace ( )

返回支承面
于NX8.5.0中创建。

许可证要求：无

◆ SetCustomCuboidLength()

void NXOpen::Weld::DatumSurfaceBuilder::SetCustomCuboidLength ( double customCuboidLength )

设置创建的实体长方体的长度。
于 NX2212.0.0 版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

customCuboidLength customcuboidlength

◆ SetCustomCuboidWidth()

void NXOpen::Weld::DatumSurfaceBuilder::SetCustomCuboidWidth ( double customCuboidWidth )

设置创建的实体长方体的宽度。
于 NX2212.0.0 版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

customCuboidWidth customcuboidwidth

◆ SetCustomHollowLength()

void NXOpen::Weld::DatumSurfaceBuilder::SetCustomHollowLength ( double customHollowLength )

设置创建的跑道形（延伸空心圆柱体）实体的内部长度。
于 NX2406.0.0 版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

customHollowLength customhollowlength

◆ SetCustomHollowRadius()

void NXOpen::Weld::DatumSurfaceBuilder::SetCustomHollowRadius ( double customHollowRadius )

设置创建的空心圆柱体实体的内半径。
于 NX2306.0.0 版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

customHollowRadius customhollowradius

◆ SetGridSnapTolerance()

void NXOpen::Weld::DatumSurfaceBuilder::SetGridSnapTolerance ( double gridSnapTolerance )

设置网格吸附公差
于NX8.5.0中创建。

许可证要求：tooling_locators（"Tooling Locators"）

参数

gridSnapTolerance 网格吸附公差

◆ SetMirrorPlane()

void NXOpen::Weld::DatumSurfaceBuilder::SetMirrorPlane ( NXOpen::Plane * mirrorPlane )

设置用于镜像参考曲面定位器的平面。
于 NX9.0.0 版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

mirrorPlane mirrorplane

◆ SetSnapPointToGrid()

void NXOpen::Weld::DatumSurfaceBuilder::SetSnapPointToGrid ( bool snapPointToGrid )

设置点吸附到网格的选项。指定位置将根据网格吸附公差进行调整
于NX8.5.0中创建。

许可证要求：tooling_locators（"Tooling Locators"）

参数

snapPointToGrid 点吸附到网格

◆ SetType()

void NXOpen::Weld::DatumSurfaceBuilder::SetType ( NXOpen::Weld::DatumSurfaceBuilder::Types type )

设置用于创建基准曲面的构造类型。
于 NX9.0.0 版本创建。

许可证要求：tooling_locators ("Tooling Locators")

参数

type type

◆ SetXCoordinate()

void NXOpen::Weld::DatumSurfaceBuilder::SetXCoordinate ( double xCoordinate )

设置基准面定位的X坐标位置。
于NX8.5.0中创建。

许可证要求：tooling_locators（"Tooling Locators"）

参数

xCoordinate X坐标

◆ SetYCoordinate()

void NXOpen::Weld::DatumSurfaceBuilder::SetYCoordinate ( double yCoordinate )

设置基准面定位的Y坐标位置
于NX8.5.0中创建。

许可证要求：tooling_locators（"Tooling Locators"）

参数

yCoordinate Y坐标

◆ SetZCoordinate()

void NXOpen::Weld::DatumSurfaceBuilder::SetZCoordinate ( double zCoordinate )

设置基准面定位的Z坐标位置
于NX8.5.0中创建。

许可证要求：tooling_locators（"Tooling Locators"）

参数

zCoordinate Z坐标

◆ SnapPointToGrid()

bool NXOpen::Weld::DatumSurfaceBuilder::SnapPointToGrid ( )

返回点吸附到网格的选项。指定位置将根据网格吸附公差进行调整
于NX8.5.0中创建。

许可证要求：无

◆ Type()

NXOpen::Weld::DatumSurfaceBuilder::Types NXOpen::Weld::DatumSurfaceBuilder::Type ( )

返回用于创建基准曲面的构造类型。
于 NX9.0.0 版本创建。

许可证要求：无

◆ UpdateAxisData()

void NXOpen::Weld::DatumSurfaceBuilder::UpdateAxisData ( )

更新与轴相关的数据。原点将基于网格捕捉和投影方向进行调整，此外控制方向信息也会更新。
于 NX8.5.0 版本创建。

许可证要求：tooling_locators ("Tooling Locators")

◆ UpdateWithReferenceDatum()

void NXOpen::Weld::DatumSurfaceBuilder::UpdateWithReferenceDatum ( )

使用现有基准曲面定位器的输入初始化建造器。
于 NX9.0.0 版本创建。

许可证要求：tooling_locators ("Tooling Locators")

◆ XCoordinate()

double NXOpen::Weld::DatumSurfaceBuilder::XCoordinate ( )

返回基准面定位的X坐标位置。
于NX8.5.0中创建。

许可证要求：无

◆ YCoordinate()

double NXOpen::Weld::DatumSurfaceBuilder::YCoordinate ( )

返回基准面定位的Y坐标位置
于NX8.5.0中创建。

许可证要求：无

◆ ZCoordinate()

double NXOpen::Weld::DatumSurfaceBuilder::ZCoordinate ( )

返回基准面定位的Z坐标位置
于NX8.5.0中创建。

许可证要求：无

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ Types

成员函数说明

◆ BoundaryCurve()

◆ CustomCuboidLength()

◆ CustomCuboidWidth()

◆ CustomHollowLength()

◆ CustomHollowRadius()

◆ DerivedDatum()

◆ GridSnapTolerance()

◆ InitializeAxis()

◆ MirrorPlane()

◆ MoveMinimumDistance()

◆ RestingFace()

◆ SetCustomCuboidLength()

◆ SetCustomCuboidWidth()

◆ SetCustomHollowLength()

◆ SetCustomHollowRadius()

◆ SetGridSnapTolerance()

◆ SetMirrorPlane()

◆ SetSnapPointToGrid()

◆ SetType()

◆ SetXCoordinate()

◆ SetYCoordinate()

◆ SetZCoordinate()

◆ SnapPointToGrid()

◆ Type()

◆ UpdateAxisData()

◆ UpdateWithReferenceDatum()

◆ XCoordinate()

◆ YCoordinate()

◆ ZCoordinate()
