NXOpen::Annotations::IFcf类 参考abstract
形位公差接口 更多...
#include <Annotations_IFcf.hxx>

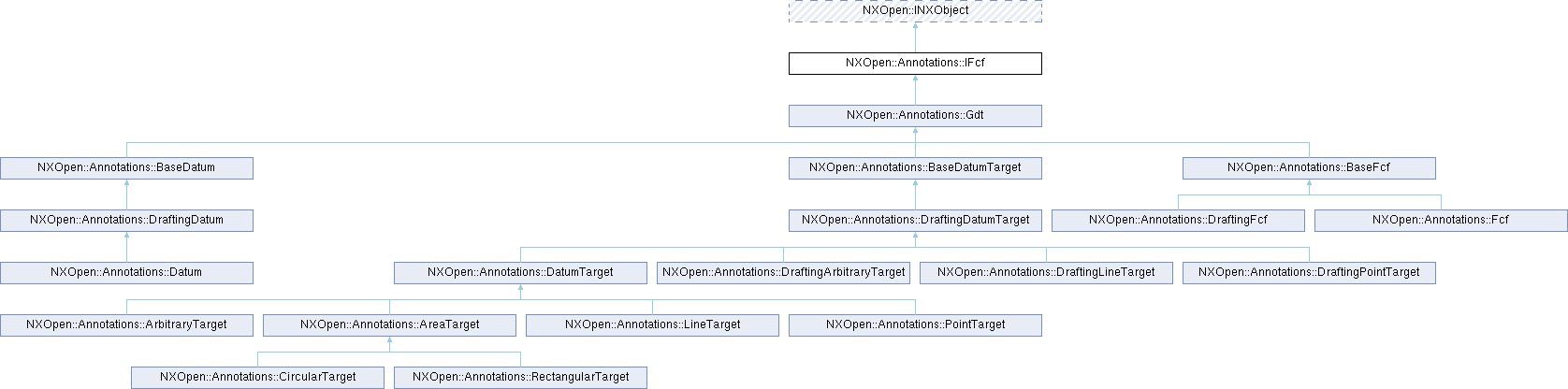

类 NXOpen::Annotations::IFcf 继承关系图:
Public 成员函数 | |
| virtual NXOpen::Annotations::FcfFrameData * | GetFcfFrameData ()=0 |
| virtual std::vector< NXOpen::Annotations::FcfFrameData * > | GetFcfFrameDataArray ()=0 |
| virtual void | SetFcfFrameData (const std::vector< NXOpen::Annotations::FcfFrameData * > &fcfFrameData)=0 |
| virtual void | SetFcfFrameData (NXOpen::Annotations::FcfFrameData *data)=0 |
| Public 成员函数 继承自 NXOpen::INXObject | |
| virtual NXOpen::INXObject * | FindObject (const char *journalIdentifier)=0 |
| virtual NXOpen::INXObject * | FindObject (const NXString &journalIdentifier)=0 |
| virtual bool | IsOccurrence ()=0 |
| virtual NXString | JournalIdentifier ()=0 |
| virtual NXString | Name ()=0 |
| virtual NXOpen::Assemblies::Component * | OwningComponent ()=0 |
| virtual NXOpen::BasePart * | OwningPart ()=0 |
| virtual void | Print ()=0 |
| virtual NXOpen::INXObject * | Prototype ()=0 |
| virtual void | SetName (const char *name)=0 |
| virtual void | SetName (const NXString &name)=0 |
详细描述
形位公差接口
表示形位公差框的接口类
创建于NX4.0.0.
成员函数说明
◆ GetFcfFrameData()
|
pure virtual |
获取单个FCF框架数据 此方法仅适用于没有构建器的旧版形位公差框。对于新版形位公差框， 应使用构建器来访问此数据。此方法将返回错误。
- 返回
- FCF框架数据
创建于NX4.0.0.
许可要求：无
在 NXOpen::Annotations::Gdt 内被实现.
◆ GetFcfFrameDataArray()
|
pure virtual |
获取多个FCF框架数据 此方法仅适用于没有构建器的旧版形位公差框。对于新版形位公差框， 应使用构建器来访问此数据。此方法将返回错误。
- 返回
- FCF框架数据数组
创建于NX5.0.0.
许可要求：无
在 NXOpen::Annotations::Gdt 内被实现.
◆ SetFcfFrameData() [1/2]
|
pure virtual |
设置多个FCF框架数据。 注意：此方法不应用于编辑只读对象（如镜像PMI对象）。 如果使用，所做的更改将在部件更新时被覆盖。
创建于NX5.0.0.
许可要求：geometric_tol ("GDT")
- 参数
-
fcfFrameData FCF框架数据数组
在 NXOpen::Annotations::Gdt 内被实现.
◆ SetFcfFrameData() [2/2]
|
pure virtual |
设置单个FCF框架数据。 注意：此方法不应用于编辑只读对象（如镜像PMI对象）。 如果使用，所做的更改将在部件更新时被覆盖。
创建于NX4.0.0.
许可要求：geometric_tol ("GDT")
- 参数
-
data FCF框架数据
在 NXOpen::Annotations::Gdt 内被实现.
