草图辅助约束接口更多...

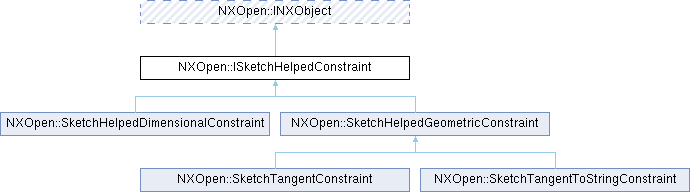

类 NXOpen::ISketchHelpedConstraint 继承关系图:

Public 成员函数
virtual void	GetHelpData (bool hasHelpPoint1, bool hasHelpPoint2, bool hasHelpParameter1, bool hasHelpParameter2, NXOpen::Point3d helpPoint1, NXOpen::Point3d helpPoint2, double helpParameter1, double helpParameter2)=0
virtual void	SetHelpParameters (bool hasHelp1, bool hasHelp2, double helpParameter1, double helpParameter2)=0
virtual void	SetHelpPoints (bool hasHelp1, bool hasHelp2, const NXOpen::Point3d &helpPoint1, const NXOpen::Point3d &helpPoint2)=0
Public 成员函数继承自 NXOpen::INXObject
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)=0
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)=0
virtual bool	IsOccurrence ()=0
virtual NXString	JournalIdentifier ()=0
virtual NXString	Name ()=0
virtual NXOpen::Assemblies::Component *	OwningComponent ()=0
virtual NXOpen::BasePart *	OwningPart ()=0
virtual void	Print ()=0
virtual NXOpen::INXObject *	Prototype ()=0
virtual void	SetName (const char *name)=0
virtual void	SetName (const NXString &name)=0

详细描述

草图辅助约束接口

表示具有辅助点或辅助参数的草图约束
创建于NX3.0.0。

成员函数说明

virtual void NXOpen::ISketchHelpedConstraint::GetHelpData	(	bool *	hasHelpPoint1,
		bool *	hasHelpPoint2,
		bool *	hasHelpParameter1,
		bool *	hasHelpParameter2,
		NXOpen::Point3d *	helpPoint1,
		NXOpen::Point3d *	helpPoint2,
		double *	helpParameter1,
		double *	helpParameter2 )

pure virtual

获取约束的辅助数据
创建于NX3.0.0。

许可证要求：无

参数

hasHelpPoint1	约束的第一个关联几何项是否有关联的辅助点
hasHelpPoint2	约束的第二个关联几何项是否有关联的辅助点
hasHelpParameter1	约束的第一个关联几何项是否有关联的辅助参数
hasHelpParameter2	约束的第二个关联几何项是否有关联的辅助参数
helpPoint1	第一个辅助点。只有has_help_point1为true时才使用。
helpPoint2	第二个辅助点。只有has_help_point2为true时才使用。
helpParameter1	第一个辅助参数。只有has_help_parameter1为true时才使用。
helpParameter2	第二个辅助参数。只有has_help_parameter2为true时才使用。

virtual void NXOpen::ISketchHelpedConstraint::SetHelpParameters	(	bool	hasHelp1,
		bool	hasHelp2,
		double	helpParameter1,
		double	helpParameter2 )

pure virtual

设置约束的辅助参数
创建于NX3.0.0。

许可证要求：solid_modeling ("SOLIDS MODELING") 或 drafting ("DRAFTING")

参数

hasHelp1	约束的第一个关联几何项是否有关联的辅助参数
hasHelp2	约束的第二个关联几何项是否有关联的辅助参数
helpParameter1	第一个辅助参数。只有has_help1为true时才使用。
helpParameter2	第二个辅助参数。只有has_help2为true时才使用。

virtual void NXOpen::ISketchHelpedConstraint::SetHelpPoints	(	bool	hasHelp1,
		bool	hasHelp2,
		const NXOpen::Point3d &	helpPoint1,
		const NXOpen::Point3d &	helpPoint2 )

pure virtual

设置约束的辅助点
创建于NX3.0.0。

许可证要求：solid_modeling ("SOLIDS MODELING") 或 drafting ("DRAFTING")

参数
