#include <Motion_AnimationControl.hxx>

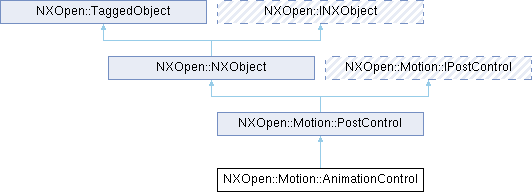

类 NXOpen::Motion::AnimationControl 继承关系图:

Public 成员函数
void	AddSolutions (const std::vector< NXOpen::Motion::MotionSolution * > &solutionTags)
int	CurrentStep ()
int	Delay ()
void	Finish ()
NXOpen::Matrix4x4	GetLinkTransformation (NXOpen::Motion::Link *linkTag, int inputStep)
NXOpen::Motion::PlayMode	Mode ()
int	NumberSteps ()
void	Pause ()
void	Play ()
void	PlayBackward ()
void	ReloadResults ()
void	SetDelay (int delay)
void	SetMode (NXOpen::Motion::PlayMode mode)
void	StepBackward ()
void	StepFirst ()
void	StepForward ()
void	StepLast ()
void	StepTo (int step)
void	StepToAssemblyPosition ()
void	StepToDesignPosition ()
void	Stop ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_AnimationControlBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

动画控制

表示 NXOpen::Motion::AnimationControl
无法直接获取此类的实例

创建于NX9.0.0。

成员函数说明

◆ AddSolutions()

void NXOpen::Motion::AnimationControl::AddSolutions ( const std::vector< NXOpen::Motion::MotionSolution * > & solutionTags )

为动画添加额外的求解
创建于 NX2212.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

solutionTags 求解标签数组

◆ CurrentStep()

int NXOpen::Motion::AnimationControl::CurrentStep ( )

返回当前动画步数
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ Delay()

int NXOpen::Motion::AnimationControl::Delay ( )

返回动画延迟
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ Finish()

void NXOpen::Motion::AnimationControl::Finish ( )

结束动画
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ GetLinkTransformation()

NXOpen::Matrix4x4 NXOpen::Motion::AnimationControl::GetLinkTransformation	(	NXOpen::Motion::Link *	linkTag,
		int	inputStep )

获取动画运动体变换

返回: 输入步数对应的运动体变换矩阵
创建于 NX1847.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

linkTag	运动体对象
inputStep	查询变换的步数

◆ Mode()

NXOpen::Motion::PlayMode NXOpen::Motion::AnimationControl::Mode ( )

返回动画模式
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ NumberSteps()

int NXOpen::Motion::AnimationControl::NumberSteps ( )

返回动画总步数
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ Pause()

void NXOpen::Motion::AnimationControl::Pause ( )

动画暂停
创建于NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ Play()

void NXOpen::Motion::AnimationControl::Play ( )

动画播放。此方法添加逐步向前播放的事件循环后返回，不等待播放过程完成。若无UI控件控制播放和停止操作，可在循环中调用 Motion::AnimationControl::StepForward 来播放动画
创建于NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ PlayBackward()

void NXOpen::Motion::AnimationControl::PlayBackward ( )

动画反向播放。此方法添加逐步向后播放的事件循环后返回，不等待播放过程完成。若无UI控件控制播放和停止操作，可在循环中调用 Motion::AnimationControl::StepBackward 来反向播放动画
创建于NX11.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ ReloadResults()

void NXOpen::Motion::AnimationControl::ReloadResults ( )

重新加载结果并更新动画时间和步数。在后台求解期间的动画场景中很有用。
创建于 NX2007.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ SetDelay()

void NXOpen::Motion::AnimationControl::SetDelay ( int delay )

设置动画延迟
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

delay 延迟

◆ SetMode()

void NXOpen::Motion::AnimationControl::SetMode ( NXOpen::Motion::PlayMode mode )

设置动画模式
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

mode 模式

◆ StepBackward()

void NXOpen::Motion::AnimationControl::StepBackward ( )

动画向后单步
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ StepFirst()

void NXOpen::Motion::AnimationControl::StepFirst ( )

动画跳转到第一步
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ StepForward()

void NXOpen::Motion::AnimationControl::StepForward ( )

动画向前单步
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ StepLast()

void NXOpen::Motion::AnimationControl::StepLast ( )

动画跳转到最后一步
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ StepTo()

void NXOpen::Motion::AnimationControl::StepTo ( int step )

动画跳转到特定步骤
创建于NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

step 特定步骤

◆ StepToAssemblyPosition()

void NXOpen::Motion::AnimationControl::StepToAssemblyPosition ( )

动画跳转到装配位置
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ StepToDesignPosition()

void NXOpen::Motion::AnimationControl::StepToDesignPosition ( )

动画跳转到设计位置
创建于 NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ Stop()

void NXOpen::Motion::AnimationControl::Stop ( )

动画停止
创建于NX9.0.0。

许可证要求：mechanisms ("MECHANISMS")

Public 成员函数

友元

额外继承的成员函数

详细描述

成员函数说明

◆ AddSolutions()

◆ CurrentStep()

◆ Delay()

◆ Finish()

◆ GetLinkTransformation()

◆ Mode()

◆ NumberSteps()

◆ Pause()

◆ Play()

◆ PlayBackward()

◆ ReloadResults()

◆ SetDelay()

◆ SetMode()

◆ StepBackward()

◆ StepFirst()

◆ StepForward()

◆ StepLast()

◆ StepTo()

◆ StepToAssemblyPosition()

◆ StepToDesignPosition()

◆ Stop()
