运动解算方案更多...

#include <Motion_MotionSolution.hxx>

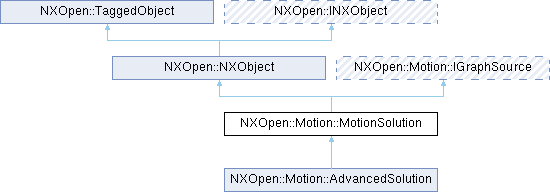

类 NXOpen::Motion::MotionSolution 继承关系图:

Public 类型
enum	LinearizationMatricesFormat { LinearizationMatricesFormatMatlab , LinearizationMatricesFormatText }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
void	AddSuppressedObject (NXOpen::NXObject *object)
NXOpen::Motion::AnimationCollection *	Animations ()
int	CalculateGrueblerCount ()
void	CloneMultipleSolutions (int numClones, std::vector< NXOpen::Motion::MotionSolution * > &clonedSolutions)
NXOpen::Motion::MotionSolution *	CloneSolution ()
NXOpen::Motion::MotionSolution *	CloneSolutionFromSimulation (NXOpen::Motion::SolutionManagerRunData *simulationRun)
void	ConvertAdvancedSolutionToGeneric ()
void	EditRunsimulinkMfile ()
void	ExportAcousticLoads (const std::vector< NXString > &listRPMs, const std::vector< NXString > &listElementTypes, const std::vector< NXString > &listBodies, const std::vector< NXString > &listMathFunctions, const std::vector< NXString > &listTransmissionErrors, const std::vector< NXString > &listKinematicSensors)
void	ExportLinearizationMatrices (double timeValue, NXOpen::Motion::MotionSolution::LinearizationMatricesFormat fromat)
void	ExportLinearizationMatricesOverRange (double startTimeValue, double endTimeValue, NXOpen::Motion::MotionSolution::LinearizationMatricesFormat fromat)
void	ExportMotionHostCosimMfiles ()
void	ExportSimulinkHostCosimMfiles ()
void	ExportSolverInputFile ()
void	ExportToExternalPlatform ()
NXOpen::Motion::AnimationControl *	GetAnimationControl ()
std::vector< NXOpen::Motion::Animation * >	GetAnimations ()
NXOpen::Motion::SolutionAppppProxy *	GetAppppProxy ()
NXOpen::Motion::ArticulationControl *	GetArticulationControl ()
NXOpen::Motion::EigenvectorAnimationControl *	GetEigenvectorAnimationControl ()
std::vector< NXOpen::Motion::Graph * >	GetGraphObject ()
void	GetGraphObjectResult (NXOpen::Motion::Graph graph, std::vector< double > &resultPoints, NXOpen::Unit *unit)
bool	GetIsSuppressed (NXOpen::NXObject *objectTag)
NXOpen::Motion::LoadTransferControl *	GetLoadTransferControl ()
NXString	GetName ()
NXOpen::Motion::PostToolsControl *	GetPostToolsControl ()
NXOpen::Motion::SolutionSpreadsheetExport *	GetSolutionSpreadsheetExport ()
NXOpen::Motion::SpreadsheetRunControl *	GetSpreadsheetRunControl (const char *spreadsheetName)
NXOpen::Motion::SpreadsheetRunControl *	GetSpreadsheetRunControl (const NXString &spreadsheetName)
NXOpen::Motion::StaticModeAnimationControl *	GetStaticModeAnimationControl ()
NXOpen::Motion::GraphObjectCollection *	Graphs ()
bool	IsSolvingInBackground ()
void	LoadResult ()
NXOpen::Motion::ModelAndLoadPreProcessCollection *	ModelAndLoadPreProcesses ()
NXOpen::Motion::SolutionResult *	NewSolutionResult ()
NXOpen::CAE::Xyplot::Plot *	PlotGraphObjectsInViewport (NXOpen::Motion::Graph xGraph, const std::vector< NXOpen::Motion::Graph > &yGraphs, int winDevice, int viewIndex, bool overlay)
void	RemoveSuppressedObject (NXOpen::NXObject *motionObject, bool forceOk)
void	RemoveSuppressedObject (NXOpen::NXObject *object)
void	ReviewResult (const char *fileName)
void	ReviewResult (const NXString &fileName)
void	SaveGraphObjectToAfu (const char fileName, NXOpen::Motion::Graph xGraph, NXOpen::Motion::Graph *yGraph)
void	SaveGraphObjectToAfu (const NXString &fileName, NXOpen::Motion::Graph xGraph, NXOpen::Motion::Graph yGraph)
void	SetName (const char *solutionName, bool renameResultFile)
void	SetName (const NXString &solutionName, bool renameResultFile)
void	SolveNormalRunSolution ()
void	SolveNormalRunSolutionInBackground ()
void	TerminateSolvingInBackground ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_MotionSolutionBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

运动解算方案

表示一个求解方案
要创建或编辑此类的实例，请使用 NXOpen::Motion::MotionSolutionBuilder

创建于 NX5.0.0。

成员枚举类型说明

◆ LinearizationMatricesFormat

enum NXOpen::Motion::MotionSolution::LinearizationMatricesFormat

导出线性化矩阵的格式。

枚举值
LinearizationMatricesFormatMatlab	matlab
LinearizationMatricesFormatText	text

成员函数说明

◆ AddSuppressedObject()

void NXOpen::Motion::MotionSolution::AddSuppressedObject ( NXOpen::NXObject * object )

向方案添加一个被抑制的对象
创建于 NX8.5.0。

许可证要求：mechanisms ("MECHANISMS")

参数

object 方案被抑制的对象

◆ Animations()

NXOpen::Motion::AnimationCollection * NXOpen::Motion::MotionSolution::Animations ( )

返回属于此部件的 NXOpen::Motion::AnimationCollection
在 NX1847.0.0 中创建。

◆ CalculateGrueblerCount()

int NXOpen::Motion::MotionSolution::CalculateGrueblerCount ( )

计算运动方案的格鲁伯计数

返回: 格鲁伯计数
创建于 NX7.5.0。

许可证要求：mechanisms ("MECHANISMS")

◆ CloneMultipleSolutions()

void NXOpen::Motion::MotionSolution::CloneMultipleSolutions	(	int	numClones,
		std::vector< NXOpen::Motion::MotionSolution * > &	clonedSolutions )

多次克隆输入的解并返回克隆。
创建于NX2007.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

numClones	克隆数量
clonedSolutions	克隆的解

◆ CloneSolution()

NXOpen::Motion::MotionSolution * NXOpen::Motion::MotionSolution::CloneSolution ( )

克隆输入的解并返回克隆。
创建于NX1926.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ CloneSolutionFromSimulation()

NXOpen::Motion::MotionSolution * NXOpen::Motion::MotionSolution::CloneSolutionFromSimulation ( NXOpen::Motion::SolutionManagerRunData * simulationRun )

克隆输入的解并返回克隆副本。
在 NX2007.0.0 中创建。

许可证要求：mechanisms ("MECHANISMS")

参数

simulationRun 仿真运行

◆ ConvertAdvancedSolutionToGeneric()

void NXOpen::Motion::MotionSolution::ConvertAdvancedSolutionToGeneric ( )

将高级解转换为通用解。
创建于NX1980.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ EditRunsimulinkMfile()

void NXOpen::Motion::MotionSolution::EditRunsimulinkMfile ( )

编辑运行 simulink 的 m 文件
创建于 NX7.5.0。

许可证要求：nx_motion_cosim ("NX Motion CoSimulation")

◆ ExportAcousticLoads()

void NXOpen::Motion::MotionSolution::ExportAcousticLoads	(	const std::vector< NXString > &	listRPMs,
		const std::vector< NXString > &	listElementTypes,
		const std::vector< NXString > &	listBodies,
		const std::vector< NXString > &	listMathFunctions,
		const std::vector< NXString > &	listTransmissionErrors,
		const std::vector< NXString > &	listKinematicSensors )

导出声学载荷过滤器。
在 NX2312.3000.0 中创建。

许可证要求：mechanisms ("MECHANISMS")

参数

listRPMs	转速列表
listElementTypes	单元类型列表
listBodies	体列表
listMathFunctions	数学函数列表
listTransmissionErrors	传动误差列表
listKinematicSensors	运动传感器列表

◆ ExportLinearizationMatrices()

void NXOpen::Motion::MotionSolution::ExportLinearizationMatrices	(	double	timeValue,
		NXOpen::Motion::MotionSolution::LinearizationMatricesFormat	fromat )

将线性化矩阵导出到文件。文件将创建在解的工作目录中。
在 NX2312.0.0 中创建。

许可证要求：mechanisms ("MECHANISMS")

参数

timeValue	时间值
fromat	格式

◆ ExportLinearizationMatricesOverRange()

void NXOpen::Motion::MotionSolution::ExportLinearizationMatricesOverRange	(	double	startTimeValue,
		double	endTimeValue,
		NXOpen::Motion::MotionSolution::LinearizationMatricesFormat	fromat )

将多个线性化矩阵导出到多个文件。文件将创建在解的工作目录中。
在 NX2312.0.0 中创建。

许可证要求：mechanisms ("MECHANISMS")

参数

startTimeValue	开始时间值
endTimeValue	结束时间值
fromat	格式

◆ ExportMotionHostCosimMfiles()

void NXOpen::Motion::MotionSolution::ExportMotionHostCosimMfiles ( )

导出运动主机协同仿真 m 文件
创建于 NX7.5.0。

许可证要求：nx_motion_cosim ("NX Motion CoSimulation")

◆ ExportSimulinkHostCosimMfiles()

void NXOpen::Motion::MotionSolution::ExportSimulinkHostCosimMfiles ( )

导出 simulink 主机协同仿真 m 文件
创建于 NX7.5.0。

许可证要求：nx_motion_cosim ("NX Motion CoSimulation")

◆ ExportSolverInputFile()

void NXOpen::Motion::MotionSolution::ExportSolverInputFile ( )

导出解的求解器输入文件
创建于NX12.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ ExportToExternalPlatform()

void NXOpen::Motion::MotionSolution::ExportToExternalPlatform ( )

导出运动模型以在外部平台上求解。
创建于 NX1953.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ GetAnimationControl()

NXOpen::Motion::AnimationControl * NXOpen::Motion::MotionSolution::GetAnimationControl ( )

获取 NXOpen::Motion::AnimationControl 对象，必须在任何其他动画控制操作前调用，不再使用时必须调用finish API

返回: NXOpen::Motion::AnimationControl 对象
于NX9.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

◆ GetAnimations()

std::vector< NXOpen::Motion::Animation * > NXOpen::Motion::MotionSolution::GetAnimations ( )

获取所有 NXOpen::Motion::Animation 对象

返回: NXOpen::Motion::Animation 对象
在 NX2306.0.0 中创建。

许可证要求：mechanisms ("MECHANISMS")

◆ GetAppppProxy()

NXOpen::Motion::SolutionAppppProxy * NXOpen::Motion::MotionSolution::GetAppppProxy ( )

获取 NXOpen::Motion::SolutionAppppProxy 对象。

返回: NXOpen::Motion::SolutionAppppProxy 对象
在 NX2306.0.0 中创建。

许可证要求：mechanisms ("MECHANISMS")

◆ GetArticulationControl()

NXOpen::Motion::ArticulationControl * NXOpen::Motion::MotionSolution::GetArticulationControl ( )

获取 NXOpen::Motion::ArticulationControl 对象，必须在任何其他关节控制操作前调用，不再使用时必须调用finish API

返回: NXOpen::Motion::ArticulationControl 对象
于NX9.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

◆ GetEigenvectorAnimationControl()

NXOpen::Motion::EigenvectorAnimationControl * NXOpen::Motion::MotionSolution::GetEigenvectorAnimationControl ( )

获取 NXOpen::Motion::EigenvectorAnimationControl 对象，必须在任何其他后处理特征向量动画控制操作前调用。使用完毕后必须调用 NXOpen::Motion::EigenvectorAnimationControl::Finish 。

返回: NXOpen::Motion::PostToolsControl 对象
于NX1899.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

◆ GetGraphObject()

std::vector< NXOpen::Motion::Graph * > NXOpen::Motion::MotionSolution::GetGraphObject ( )

获取 NXOpen::Motion::MotionSolution 中的图形
于NX2306.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

◆ GetGraphObjectResult()

void NXOpen::Motion::MotionSolution::GetGraphObjectResult	(	NXOpen::Motion::Graph *	graph,
		std::vector< double > &	resultPoints,
		NXOpen::Unit **	unit )

获取图形对象的结果
于NX11.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

参数

graph	图形
resultPoints	需要释放
unit	单位

◆ GetIsSuppressed()

bool NXOpen::Motion::MotionSolution::GetIsSuppressed ( NXOpen::NXObject * objectTag )

判断此对象在此解中是否被抑制

返回: 若被抑制（非激活）返回True，未被抑制（激活）返回False
于NX12.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

参数

objectTag 感兴趣的解对象

◆ GetLoadTransferControl()

NXOpen::Motion::LoadTransferControl * NXOpen::Motion::MotionSolution::GetLoadTransferControl ( )

获取 NXOpen::Motion::LoadTransferControl 对象，必须在任何其他载荷传递控制操作前调用。使用完毕后必须调用 NXOpen::Motion::LoadTransferControl::Finish 。

返回: NXOpen::Motion::LoadTransferControl 对象
于NX9.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

◆ GetName()

NXString NXOpen::Motion::MotionSolution::GetName ( )

获取名称
于NX12.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

◆ GetPostToolsControl()

NXOpen::Motion::PostToolsControl * NXOpen::Motion::MotionSolution::GetPostToolsControl ( )

获取 NXOpen::Motion::PostToolsControl 对象，必须在任何其他后处理工具控制操作前调用。使用完毕后必须调用 NXOpen::Motion::PostToolsControl::Finish 。

返回: NXOpen::Motion::PostToolsControl 对象
于NX11.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

◆ GetSolutionSpreadsheetExport()

NXOpen::Motion::SolutionSpreadsheetExport * NXOpen::Motion::MotionSolution::GetSolutionSpreadsheetExport ( )

获取NXOpen::Motion::SolutionSpreadsheetExport 对象。先使用NXOpen::Motion::MotionSolution::LoadResult 加载结果文件。

返回: NXOpen::Motion::SolutionSpreadsheetExport 对象
创建于NX1953.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ GetSpreadsheetRunControl() [1/2]

NXOpen::Motion::SpreadsheetRunControl * NXOpen::Motion::MotionSolution::GetSpreadsheetRunControl ( const char * spreadsheetName )

获取 NXOpen::Motion::SpreadsheetRunControl 对象，必须在任何其他电子表格运行控制操作前调用，不再使用时必须调用finish API

返回: NXOpen::Motion::SpreadsheetRunControl 对象
于NX9.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

参数

spreadsheetName 电子表格名称

◆ GetSpreadsheetRunControl() [2/2]

NXOpen::Motion::SpreadsheetRunControl * NXOpen::Motion::MotionSolution::GetSpreadsheetRunControl ( const NXString & spreadsheetName )

获取 NXOpen::Motion::SpreadsheetRunControl 对象，必须在任何其他电子表格运行控制操作前调用，不再使用时必须调用finish API

返回: NXOpen::Motion::SpreadsheetRunControl 对象
于NX9.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

参数

spreadsheetName 电子表格名称

◆ GetStaticModeAnimationControl()

NXOpen::Motion::StaticModeAnimationControl * NXOpen::Motion::MotionSolution::GetStaticModeAnimationControl ( )

获取 NXOpen::Motion::StaticModeAnimationControl 对象，必须在任何其他后处理静态模式动画控制操作前调用。使用完毕后必须调用 NXOpen::Motion::StaticModeAnimationControl::Finish 。

返回: NXOpen::Motion::PostToolsControl 对象
于NX1899.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

◆ Graphs()

NXOpen::Motion::GraphObjectCollection * NXOpen::Motion::MotionSolution::Graphs ( )

返回属于此对象的 NXOpen::Motion::GraphObjectCollection
在 NX1953.0.0 中创建。

◆ IsSolvingInBackground()

bool NXOpen::Motion::MotionSolution::IsSolvingInBackground ( )

检查解是否处于后台求解过程中。
在 NX1980.0.0 中创建。

许可证要求：mechanisms ("MECHANISMS")

◆ LoadResult()

void NXOpen::Motion::MotionSolution::LoadResult ( )

加载结果
创建于NX11.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ ModelAndLoadPreProcesses()

NXOpen::Motion::ModelAndLoadPreProcessCollection * NXOpen::Motion::MotionSolution::ModelAndLoadPreProcesses ( )

返回属于此对象的 NXOpen::Motion::ModelAndLoadPreProcessCollection
在 NX1926.0.0 中创建。

◆ NewSolutionResult()

NXOpen::Motion::SolutionResult * NXOpen::Motion::MotionSolution::NewSolutionResult ( )

构造一个新的 NXOpen::Motion::SolutionResult 对象
在 NX2306.0.0 中创建。

许可证要求：mechanisms ("MECHANISMS")

◆ PlotGraphObjectsInViewport()

NXOpen::CAE::Xyplot::Plot * NXOpen::Motion::MotionSolution::PlotGraphObjectsInViewport	(	NXOpen::Motion::Graph *	xGraph,
		const std::vector< NXOpen::Motion::Graph * > &	yGraphs,
		int	winDevice,
		int	viewIndex,
		bool	overlay )

绘制NXOpen::Motion::Graph 对象

返回: 已创建的绘图
创建于NX1926.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

xGraph	绘图的x轴，未指定xGraph时将使用时间
yGraphs	绘图的y轴
winDevice	窗口设备
viewIndex	视图索引
overlay	叠加

◆ RemoveSuppressedObject() [1/2]

void NXOpen::Motion::MotionSolution::RemoveSuppressedObject	(	NXOpen::NXObject *	motionObject,
		bool	forceOk )

从方案中移除一个被抑制的对象接受一个标志，当发现冲突对象时可强制通过对话框：例如，同一关节上有 2 个活动驱动器。将此标志设为 true 可能会保留冲突对象的活动性，并导致模型不一致。
创建于 NX12.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

motionObject	方案被抑制的对象
forceOk	如果为 true，当发现 2 个冲突对象时会跳过详细信息并允许激活

◆ RemoveSuppressedObject() [2/2]

void NXOpen::Motion::MotionSolution::RemoveSuppressedObject ( NXOpen::NXObject * object )

从方案中移除一个被抑制的对象
创建于 NX8.5.0。

许可证要求：mechanisms ("MECHANISMS")

参数

object 方案被抑制的对象

◆ ReviewResult() [1/2]

void NXOpen::Motion::MotionSolution::ReviewResult ( const char * fileName )

查看结果
创建于NX1872.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

fileName 文件名

◆ ReviewResult() [2/2]

void NXOpen::Motion::MotionSolution::ReviewResult ( const NXString & fileName )

查看结果
创建于NX1872.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

fileName 文件名

◆ SaveGraphObjectToAfu() [1/2]

void NXOpen::Motion::MotionSolution::SaveGraphObjectToAfu	(	const char *	fileName,
		NXOpen::Motion::Graph *	xGraph,
		NXOpen::Motion::Graph *	yGraph )

将图表结果保存到afu文件
创建于NX11.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

fileName	文件名
xGraph	x图表
yGraph	y图表

◆ SaveGraphObjectToAfu() [2/2]

void NXOpen::Motion::MotionSolution::SaveGraphObjectToAfu	(	const NXString &	fileName,
		NXOpen::Motion::Graph *	xGraph,
		NXOpen::Motion::Graph *	yGraph )

将图表结果保存到afu文件
创建于NX11.0.0。

许可证要求：mechanisms ("MECHANISMS")

参数

fileName	文件名
xGraph	x图表
yGraph	y图表

◆ SetName() [1/2]

void NXOpen::Motion::MotionSolution::SetName	(	const char *	solutionName,
		bool	renameResultFile )

设置名称
于NX12.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

参数

solutionName	解名称
renameResultFile	若为true，同时重命名结果文件和解，否则仅重命名解

◆ SetName() [2/2]

void NXOpen::Motion::MotionSolution::SetName	(	const NXString &	solutionName,
		bool	renameResultFile )

设置名称
于NX12.0.0版本创建。

许可证要求：mechanisms ("MECHANISMS")

参数

solutionName	解名称
renameResultFile	若为true，同时重命名结果文件和解，否则仅重命名解

◆ SolveNormalRunSolution()

void NXOpen::Motion::MotionSolution::SolveNormalRunSolution ( )

求解正常运行方案。如果运动未初始化，请在求解前调用 NXOpen::Motion::MotionSession::InitializeSimulation。
创建于 NX6.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ SolveNormalRunSolutionInBackground()

void NXOpen::Motion::MotionSolution::SolveNormalRunSolutionInBackground ( )

在后台求解正常运行的解。如果运动尚未初始化，在求解前调用NXOpen::Motion::MotionSession::InitializeSimulation。仅支持NXOpen::Motion::MotionEnvironment::SolverSimcenter 求解器。
创建于NX1980.0.0。

许可证要求：mechanisms ("MECHANISMS")

◆ TerminateSolvingInBackground()

void NXOpen::Motion::MotionSolution::TerminateSolvingInBackground ( )

终止解的后台求解过程。
在 NX1980.0.0 中创建。

许可证要求：mechanisms ("MECHANISMS")

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ LinearizationMatricesFormat

成员函数说明

◆ AddSuppressedObject()

◆ Animations()

◆ CalculateGrueblerCount()

◆ CloneMultipleSolutions()

◆ CloneSolution()

◆ CloneSolutionFromSimulation()

◆ ConvertAdvancedSolutionToGeneric()

◆ EditRunsimulinkMfile()

◆ ExportAcousticLoads()

◆ ExportLinearizationMatrices()

◆ ExportLinearizationMatricesOverRange()

◆ ExportMotionHostCosimMfiles()

◆ ExportSimulinkHostCosimMfiles()

◆ ExportSolverInputFile()

◆ ExportToExternalPlatform()

◆ GetAnimationControl()

◆ GetAnimations()

◆ GetAppppProxy()

◆ GetArticulationControl()

◆ GetEigenvectorAnimationControl()

◆ GetGraphObject()

◆ GetGraphObjectResult()

◆ GetIsSuppressed()

◆ GetLoadTransferControl()

◆ GetName()

◆ GetPostToolsControl()

◆ GetSolutionSpreadsheetExport()

◆ GetSpreadsheetRunControl() [1/2]

◆ GetSpreadsheetRunControl() [2/2]

◆ GetStaticModeAnimationControl()

◆ Graphs()

◆ IsSolvingInBackground()

◆ LoadResult()

◆ ModelAndLoadPreProcesses()

◆ NewSolutionResult()

◆ PlotGraphObjectsInViewport()

◆ RemoveSuppressedObject() [1/2]

◆ RemoveSuppressedObject() [2/2]

◆ ReviewResult() [1/2]

◆ ReviewResult() [2/2]

◆ SaveGraphObjectToAfu() [1/2]

◆ SaveGraphObjectToAfu() [2/2]

◆ SetName() [1/2]

◆ SetName() [2/2]

◆ SolveNormalRunSolution()

◆ SolveNormalRunSolutionInBackground()

◆ TerminateSolvingInBackground()
