NXOpen::ConvergentFacet类 参考

收敛小平面类 更多...

#include <ConvergentFacet.hxx>

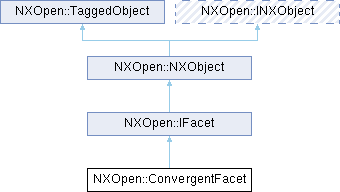

类 NXOpen::ConvergentFacet 继承关系图:
NXOpen::IFacet NXOpen::NXObject NXOpen::TaggedObject NXOpen::INXObject

Public 成员函数

void Destroy ()
 删除收敛面片对象。 请注意，此方法不会从曲面网格中几何删除面片留下孔洞。它仅删除为表示单个面片而创建的标记对象。如果应用程序处理大量面片，请在完成面片操作后使用此方法删除面片。
于NX11.0.2版本创建。

许可要求：gateway ("UG GATEWAY")
NXOpen::ConvergentFacet * GetAdjacentFacet (int edgeIndex)
void GetPlaneEquation (NXOpen::Vector3d *planeNormal, double *dCoefficient)
NXOpen::Vector3d GetUnitNormal ()
std::vector< NXOpen::Vector3d > GetVertexNormals ()
std::vector< NXOpen::Point3d > GetVertices ()
bool IsValid ()
NXOpen::Face * OwningFace ()
void SetVertex0 (const NXOpen::Point3d &point)
 索引为零的顶点的坐标。
请注意，仅当顶点满足以下要求时，set方法才会重新定位小平面顶点：
void SetVertex1 (const NXOpen::Point3d &point)
 索引为一的顶点的坐标。
请注意，仅当顶点满足以下要求时，set方法才会重新定位小平面顶点：
void SetVertex2 (const NXOpen::Point3d &point)
void SetVertices (const std::vector< NXOpen::Point3d > &points)
 将收敛面片的所有三个顶点的坐标设置为新值。
请注意，仅当顶点满足以下要求时，设置方法才会重新定位面片顶点：
NXOpen::Point3d Vertex0 ()
NXOpen::Point3d Vertex1 ()
NXOpen::Point3d Vertex2 ()
Public 成员函数 继承自 NXOpen::IFacet
int FacetIdentifier ()
bool GetIsVisible (const NXOpen::Vector3d &viewDir)
 获取小平面在给定视线方向上是否被其所属体遮挡。 注意，只有小平面的形心可见时，小平面才被视为可见。
Public 成员函数 继承自 NXOpen::NXObject
NXOpen::AttributeIterator * CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject * FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject * FindObject (const NXString &journalIdentifier)
bool GetBooleanUserAttribute (const char *title, int index)
bool GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const NXString &title, int index)
int GetIntegerAttribute (const char *title)
int GetIntegerUserAttribute (const char *title, int index)
int GetIntegerUserAttribute (const NXString &title, int index)
bool GetNextUserAttribute (NXOpen::AttributeIterator *iterator, NXOpen::NXObject::AttributeInformation *info)
NXString GetPdmReferenceAttributeValue (const char *attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
NXString GetPdmReferenceAttributeValue (const NXString &attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
double GetRealAttribute (const char *title)
double GetRealUserAttribute (const char *title, int index)
double GetRealUserAttribute (const NXString &title, int index)
NXString GetReferenceAttribute (const char *title)
NXString GetStringAttribute (const char *title)
NXString GetStringUserAttribute (const char *title, int index)
NXString GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString GetTimeUserAttribute (const char *title, int index)
NXString GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (NXOpen::AttributeIterator *iterator)
int GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * > GetUserAttributeSourceObjects ()
bool HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool IsOccurrence ()
virtual NXString JournalIdentifier ()
virtual NXString Name ()
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component * OwningComponent ()
virtual NXOpen::BasePart * OwningPart ()
virtual void Print ()
virtual NXOpen::INXObject * Prototype ()
void SetAttribute (const char *title)
void SetAttribute (const char *title, const char *value)
void SetAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetAttribute (const char *title, double value)
void SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void SetAttribute (const char *title, int value)
void SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void SetAttribute (const char *title, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void SetName (const char *name)
virtual void SetName (const NXString &name)
void SetPdmReferenceAttribute (const char *attributeTitle, const char *attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetReferenceAttribute (const char *title, const char *value)
void SetReferenceAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeAttribute (const char *title, const char *value)
void SetTimeAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _ConvergentFacetBuilder

额外继承的成员函数

Public 类型 继承自 NXOpen::NXObject
enum  AttributeType {
  AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger ,
  AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference ,
  AttributeTypeAny = 100
}
enum  DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }
Public 属性 继承自 NXOpen::NXObject
NXOpen::Update::Option option
const NXString NXOpen::Update::Option option
double NXOpen::Update::Option option
int NXOpen::Update::Option option
const NXString & value
double value
int value

详细描述

收敛小平面类

表示收敛拓扑的小平面。此类的实例可通过NXOpen::Body 和NXOpen::Face 上的方法创建
在NX11.0.2中创建。

成员函数说明

◆ GetAdjacentFacet()

NXOpen::ConvergentFacet * NXOpen::ConvergentFacet::GetAdjacentFacet ( int edgeIndex)

返回沿给定边索引的边邻接的面片。如果给定edgeIndex的边位于面的边界上，则返回NULL。

返回
沿输入索引边的邻接面片
于NX11.0.2版本创建。

许可要求：gateway ("UG GATEWAY")
参数
edgeIndex要查找邻接面片的边的索引。可以是0、1或2。边索引值无效时返回错误。

◆ GetPlaneEquation()

void NXOpen::ConvergentFacet::GetPlaneEquation ( NXOpen::Vector3d * planeNormal,
double * dCoefficient )

返回收敛面片的平面方程系数。方程形式为Ax + By + Cz + D = 0。参数planeNormal中包含的三个值表示方程的A、B和C系数。dCoefficient表示方程的D系数。
于NX11.0.2版本创建。

许可要求：gateway ("UG GATEWAY")

参数
planeNormal面片的平面单位法线。此向量的(X, Y, Z)分别提供平面方程的A、B和C系数。
dCoefficient提供平面方程中的D系数。

◆ GetUnitNormal()

NXOpen::Vector3d NXOpen::ConvergentFacet::GetUnitNormal ( )

返回收敛面片的单位法线向量。面片的单位法线取决于面片中顶点的顺序，通常与面的法线方向一致。对于实体收敛体，如果基础曲面以正方向附着于面，则面片单位法线指向材料外部，反之亦然。

返回
单位法线向量
于NX11.0.2版本创建。

许可要求：gateway ("UG GATEWAY")

◆ GetVertexNormals()

std::vector< NXOpen::Vector3d > NXOpen::ConvergentFacet::GetVertexNormals ( )

返回收敛面片的单位顶点法线。

返回
包含面片每个顶点单位法线的三个向量的数组。
于NX11.0.2版本创建。

许可要求：gateway ("UG GATEWAY")

◆ GetVertices()

std::vector< NXOpen::Point3d > NXOpen::ConvergentFacet::GetVertices ( )

返回收敛面片的所有三个顶点，以点数组形式。

返回
表示收敛面片顶点的三个元素的点数组。
于NX11.0.2版本创建。

许可要求：gateway ("UG GATEWAY")

◆ IsValid()

bool NXOpen::ConvergentFacet::IsValid ( )

返回收敛面片是否为有效面片。当面片所在的曲面更新后，若该面片不再存在于曲面上，则面片变为无效。
于NX11.0.2版本创建。

许可要求：gateway ("UG GATEWAY")

◆ OwningFace()

NXOpen::Face * NXOpen::ConvergentFacet::OwningFace ( )

返回收敛面片的所属面。
于NX11.0.2版本创建。

许可要求：gateway ("UG GATEWAY")

◆ SetVertex0()

void NXOpen::ConvergentFacet::SetVertex0 ( const NXOpen::Point3d & point)

索引为零的顶点的坐标。
请注意，仅当顶点满足以下要求时，set方法才会重新定位小平面顶点：

设置

  1. 顶点不在收敛体的边界边上。
  2. 顶点属于无任何修改体的依赖特征的哑体特征。


此方法之后应调用NXOpen::Update::DoUpdate 。 如果应用程序设置面的多个顶点，则NXOpen::Update::DoUpdate 应在将所有顶点设置为新坐标后仅调用一次。
如果此小平面的任何顶点位于边界边上，则会引发错误代码为4186254的异常。 如果此小平面属于具有依赖特征而非仅哑体特征的体特征，则会引发错误代码为4186253的异常。

在NX11.0.2中创建。

许可要求：gateway ("UG GATEWAY")

参数
point索引为零的顶点

◆ SetVertex1()

void NXOpen::ConvergentFacet::SetVertex1 ( const NXOpen::Point3d & point)

索引为一的顶点的坐标。
请注意，仅当顶点满足以下要求时，set方法才会重新定位小平面顶点：

设置

  1. 顶点不在收敛体的边界边上。
  2. 顶点属于无任何修改体的依赖特征的哑体特征。


此方法之后应调用NXOpen::Update::DoUpdate 。 如果应用程序设置面的多个顶点，则NXOpen::Update::DoUpdate 应在将所有顶点设置为新坐标后仅调用一次。
如果此小平面的任何顶点位于边界边上，则会引发错误代码为4186254的异常。 如果此小平面属于具有依赖特征而非仅哑体特征的体特征，则会引发错误代码为4186253的异常。

在NX11.0.2中创建。

许可要求：gateway ("UG GATEWAY")

参数
point索引为一的顶点

◆ SetVertex2()

void NXOpen::ConvergentFacet::SetVertex2 ( const NXOpen::Point3d & point)

设置索引为2的顶点坐标。
请注意，仅当顶点满足以下要求时，set方法才会重新定位小平面顶点：

  1. 顶点不位于收敛体的边界边上。
  2. 顶点属于无任何修改体的依赖特征的哑体特征。


此方法之后应调用NXOpen::Update::DoUpdate。 如果应用程序设置面的多个顶点，则NXOpen::Update::DoUpdate 应在将所有顶点设置为新坐标后仅调用一次。
如果此小平面的任何顶点位于边界边上，则会引发错误代码为4186254的异常。 如果此小平面属于具有依赖特征而非仅哑体特征的体特征，则会引发错误代码为4186253的异常。

创建于NX11.0.2版本。

许可要求：gateway ("UG GATEWAY")

参数
point索引为2的顶点

◆ SetVertices()

void NXOpen::ConvergentFacet::SetVertices ( const std::vector< NXOpen::Point3d > & points)

将收敛面片的所有三个顶点的坐标设置为新值。
请注意，仅当顶点满足以下要求时，设置方法才会重新定位面片顶点：

  1. 顶点不在收敛体的边界边上。
  2. 顶点属于无任何修改体的依赖特征的哑体特征。


此方法之后应调用NXOpen::Update::DoUpdate。如果应用程序设置面的多个顶点，则仅需在将所有顶点设置为新坐标后调用一次NXOpen::Update::DoUpdate。
如果此面片的任何顶点位于边界边上，则会引发错误代码为4186254的异常。如果此面片属于具有依赖特征而非仅哑体特征的体特征，则会引发错误代码为4186253的异常。

于NX11.0.2版本创建。

许可要求：gateway ("UG GATEWAY")

参数
points点

◆ Vertex0()

NXOpen::Point3d NXOpen::ConvergentFacet::Vertex0 ( )

返回索引为0的顶点坐标。
请注意，仅当顶点满足以下要求时，set方法才会重新定位小平面顶点：

  1. 顶点不位于收敛体的边界边上。
  2. 顶点属于无任何修改体的依赖特征的哑体特征。


此方法之后应调用NXOpen::Update::DoUpdate。 如果应用程序设置面的多个顶点，则NXOpen::Update::DoUpdate 应在将所有顶点设置为新坐标后仅调用一次。
如果此小平面的任何顶点位于边界边上，则会引发错误代码为4186254的异常。 如果此小平面属于具有依赖特征而非仅哑体特征的体特征，则会引发错误代码为4186253的异常。

创建于NX11.0.2版本。

许可要求：gateway ("UG GATEWAY")

◆ Vertex1()

NXOpen::Point3d NXOpen::ConvergentFacet::Vertex1 ( )

返回索引为1的顶点坐标。
请注意，仅当顶点满足以下要求时，set方法才会重新定位小平面顶点：

  1. 顶点不位于收敛体的边界边上。
  2. 顶点属于无任何修改体的依赖特征的哑体特征。


此方法之后应调用NXOpen::Update::DoUpdate。 如果应用程序设置面的多个顶点，则NXOpen::Update::DoUpdate 应在将所有顶点设置为新坐标后仅调用一次。
如果此小平面的任何顶点位于边界边上，则会引发错误代码为4186254的异常。 如果此小平面属于具有依赖特征而非仅哑体特征的体特征，则会引发错误代码为4186253的异常。

创建于NX11.0.2版本。

许可要求：gateway ("UG GATEWAY")

◆ Vertex2()

NXOpen::Point3d NXOpen::ConvergentFacet::Vertex2 ( )

返回索引为2的顶点坐标。
请注意，仅当顶点满足以下要求时，set方法才会重新定位小平面顶点：

  1. 顶点不位于收敛体的边界边上。
  2. 顶点属于无任何修改体的依赖特征的哑体特征。


此方法之后应调用NXOpen::Update::DoUpdate。 如果应用程序设置面的多个顶点，则NXOpen::Update::DoUpdate 应在将所有顶点设置为新坐标后仅调用一次。
如果此小平面的任何顶点位于边界边上，则会引发错误代码为4186254的异常。 如果此小平面属于具有依赖特征而非仅哑体特征的体特征，则会引发错误代码为4186253的异常。

创建于NX11.0.2版本。

许可要求：gateway ("UG GATEWAY")
