NXOpen::Routing::OverstockApplication类 参考

余料应用 更多...

#include <Routing_OverstockApplication.hxx>

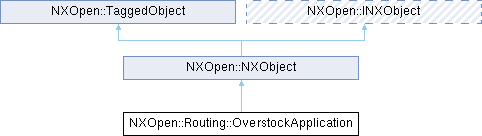

类 NXOpen::Routing::OverstockApplication 继承关系图:
NXOpen::NXObject NXOpen::TaggedObject NXOpen::INXObject

Public 成员函数

NXOpen::Routing::Method Definition ()
NXOpen::Routing::ControlPoint * EndOfPath ()
NXOpen::Point * EndPointOfOverstock ()
std::vector< NXOpen::Routing::Stock * > GetCoveredStocks ()
std::vector< NXOpen::Curve * > GetCrossSections ()
double GetEndParameter ()
std::vector< NXOpen::Routing::Overstock * > GetOverstocks ()
std::vector< NXOpen::Routing::ISegment * > GetSegments ()
double GetStartParameter ()
NXOpen::Point * MidPointOfOverstock ()
void SetCoveredStocks (const std::vector< NXOpen::Routing::Stock * > &coveredStocks)
NXOpen::Routing::ControlPoint * StartOfPath ()
NXOpen::Point * StartPointOfOverstock ()
Public 成员函数 继承自 NXOpen::NXObject
NXOpen::AttributeIterator * CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject * FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject * FindObject (const NXString &journalIdentifier)
bool GetBooleanUserAttribute (const char *title, int index)
bool GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const NXString &title, int index)
int GetIntegerAttribute (const char *title)
int GetIntegerUserAttribute (const char *title, int index)
int GetIntegerUserAttribute (const NXString &title, int index)
bool GetNextUserAttribute (NXOpen::AttributeIterator *iterator, NXOpen::NXObject::AttributeInformation *info)
NXString GetPdmReferenceAttributeValue (const char *attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
NXString GetPdmReferenceAttributeValue (const NXString &attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
double GetRealAttribute (const char *title)
double GetRealUserAttribute (const char *title, int index)
double GetRealUserAttribute (const NXString &title, int index)
NXString GetReferenceAttribute (const char *title)
NXString GetStringAttribute (const char *title)
NXString GetStringUserAttribute (const char *title, int index)
NXString GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString GetTimeUserAttribute (const char *title, int index)
NXString GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (NXOpen::AttributeIterator *iterator)
int GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * > GetUserAttributeSourceObjects ()
bool HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool IsOccurrence ()
virtual NXString JournalIdentifier ()
virtual NXString Name ()
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component * OwningComponent ()
virtual NXOpen::BasePart * OwningPart ()
virtual void Print ()
virtual NXOpen::INXObject * Prototype ()
void SetAttribute (const char *title)
void SetAttribute (const char *title, const char *value)
void SetAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetAttribute (const char *title, double value)
void SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void SetAttribute (const char *title, int value)
void SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void SetAttribute (const char *title, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void SetName (const char *name)
virtual void SetName (const NXString &name)
void SetPdmReferenceAttribute (const char *attributeTitle, const char *attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetReferenceAttribute (const char *title, const char *value)
void SetReferenceAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeAttribute (const char *title, const char *value)
void SetTimeAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _OverstockApplicationBuilder

额外继承的成员函数

Public 类型 继承自 NXOpen::NXObject
enum  AttributeType {
  AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger ,
  AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference ,
  AttributeTypeAny = 100
}
enum  DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }
Public 属性 继承自 NXOpen::NXObject
NXOpen::Update::Option option
const NXString NXOpen::Update::Option option
double NXOpen::Update::Option option
int NXOpen::Update::Option option
const NXString & value
double value
int value

详细描述

余料应用

表示NXOpen::Routing::OverstockApplication 对象的集合。
创建于NX4.0.0。

成员函数说明

◆ Definition()

NXOpen::Routing::Method NXOpen::Routing::OverstockApplication::Definition ( )

获取定义包覆料应用的方式。
创建于NX4.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

◆ EndOfPath()

NXOpen::Routing::ControlPoint * NXOpen::Routing::OverstockApplication::EndOfPath ( )

获取包覆料应用路径的终止控制点。
创建于NX2212.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

◆ EndPointOfOverstock()

NXOpen::Point * NXOpen::Routing::OverstockApplication::EndPointOfOverstock ( )

获取路径上包覆料的终止点。适用于NXOpen::Routing::Method::PointToPoint定义方式。
创建于NX4.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

◆ GetCoveredStocks()

std::vector< NXOpen::Routing::Stock * > NXOpen::Routing::OverstockApplication::GetCoveredStocks ( )

获取此NXOpen::Routing::OverstockApplication所覆盖的 NXOpen::Routing::Stock和 NXOpen::Routing::OverstockApplication。

返回
被覆盖的管料集合。
创建于NX4.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

◆ GetCrossSections()

std::vector< NXOpen::Curve * > NXOpen::Routing::OverstockApplication::GetCrossSections ( )

获取此对象控制的横截面。这些横截面可用于自定义成束算法。

返回
横截面集合。
创建于NX4.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

◆ GetEndParameter()

double NXOpen::Routing::OverstockApplication::GetEndParameter ( )

获取终止偏移量。仅适用于 NXOpen::Routing::Method::Interval、 NXOpen::Routing::Method::PointToPoint和 NXOpen::Routing::Method::PointAndLength 方式。 偏移量始终以0到1的百分比形式返回，代表从段起始点沿此包覆料覆盖的所有段路径的占比。
创建于NX2212.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

◆ GetOverstocks()

std::vector< NXOpen::Routing::Overstock * > NXOpen::Routing::OverstockApplication::GetOverstocks ( )

获取覆盖此NXOpen::Routing::OverstockApplication的NXOpen::Routing::Overstock对象。

返回

创建于NX5.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

◆ GetSegments()

std::vector< NXOpen::Routing::ISegment * > NXOpen::Routing::OverstockApplication::GetSegments ( )

获取应用了包覆料的段集合。

返回
此包覆料应用所覆盖的连续段集合。
创建于NX4.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

◆ GetStartParameter()

double NXOpen::Routing::OverstockApplication::GetStartParameter ( )

获取起始偏移量。仅适用于 NXOpen::Routing::Method::Interval、 NXOpen::Routing::Method::PointToPoint和 NXOpen::Routing::Method::PointAndLength 方式。 偏移量始终以0到1的百分比形式返回，代表从段起始点沿此包覆料覆盖的所有段路径的占比。
创建于NX2212.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

◆ MidPointOfOverstock()

NXOpen::Point * NXOpen::Routing::OverstockApplication::MidPointOfOverstock ( )

获取路径上包覆料的中点。适用于NXOpen::Routing::Method::PointAndLength定义方式。
创建于NX4.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

◆ SetCoveredStocks()

void NXOpen::Routing::OverstockApplication::SetCoveredStocks ( const std::vector< NXOpen::Routing::Stock * > & coveredStocks)

设置此NXOpen::Routing::OverstockApplication所覆盖的 NXOpen::Routing::Stock和 NXOpen::Routing::OverstockApplication。
创建于NX4.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

参数
coveredStocks要覆盖的管料

◆ StartOfPath()

NXOpen::Routing::ControlPoint * NXOpen::Routing::OverstockApplication::StartOfPath ( )

获取包覆料应用路径的起始控制点。
创建于NX4.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")

◆ StartPointOfOverstock()

NXOpen::Point * NXOpen::Routing::OverstockApplication::StartPointOfOverstock ( )

获取路径上包覆料的起始点。适用于 NXOpen::Routing::Method::Interval、 NXOpen::Routing::Method::PointToPoint和 NXOpen::Routing::Method::PointAndLength 定义方式。
创建于NX4.0.0。

许可证要求: routing_advanced("高级布线") OR routing_harness("线束布线") OR routing_cabling("电缆布线") OR routing_pipetube("管道与导管布线") OR routing_hvac("HVAC布线") OR routing_platform("平台布线") OR routing_pid("PID布线")
