曲线连接构建器更多...

#include <Join_CurveJoinBuilder.hxx>

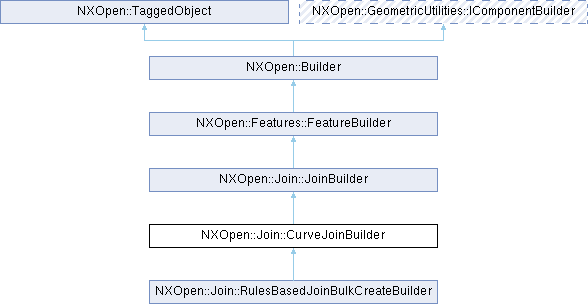

类 NXOpen::Join::CurveJoinBuilder 继承关系图:

Public 类型
enum	BodyType { BodyTypeNone , BodyTypeSolid , BodyTypeSheet }
enum	ConnectedPartsType { ConnectedPartsTypeTwo , ConnectedPartsTypeThree }
enum	ContourType { ContourTypeNone , ContourTypeFlush , ContourTypeConcave , ContourTypeConvex }
enum	EdgePrepType { EdgePrepTypeEntireLength , EdgePrepTypeLimits }
enum	FillFaceSlotsOnSetType { FillFaceSlotsOnSetTypeNone , FillFaceSlotsOnSetTypeSet1 , FillFaceSlotsOnSetTypeSet2 , FillFaceSlotsOnSetTypeBoth }
enum	LapFilletLocationOption { LapFilletLocationOptionBoth , LapFilletLocationOptionPlacementEdge }
enum	ShapeType { ShapeTypeSketch , ShapeTypeTube , ShapeTypeEllipse , ShapeTypeRectangle , ShapeTypeFillCorner , ShapeTypeSquareButt , ShapeTypeVGroove , ShapeTypeBevelGroove , ShapeTypeUGroove , ShapeTypeJGroove , ShapeTypeFlareVGroove , ShapeTypeFlareBevelGroove , ShapeTypeButtJoint , ShapeTypePlug , ShapeTypeTJoint , ShapeTypeCornerJoint , ShapeTypeLapJoint }
enum	SkipFeatureType { SkipFeatureTypeNumberLength , SkipFeatureTypePitchLength }
enum	TaperType { TaperTypeFromTop , TaperTypeFromEnd }
Public 类型继承自 NXOpen::Join::JoinBuilder
enum	DestinationTypes { DestinationTypesWorkPart , DestinationTypesNewComponent }
enum	MaterialAssignmentPolicyType { MaterialAssignmentPolicyTypeNoneAssigned , MaterialAssignmentPolicyTypeExternallyAssigned , MaterialAssignmentPolicyTypeJoinFeatureAssigned }

Public 成员函数
bool	AlignFilletToPartEdge ()
bool	AlignGrooveToPartEdge ()
int	BodyColor ()
NXOpen::Expression *	CalculatedPitch ()
NXOpen::Join::CurveJoinBuilder::ConnectedPartsType	ConnectionType ()
NXOpen::Expression *	ContourHeight ()
bool	CreateSkipFeatures ()
bool	CreateSolid ()
NXOpen::Section *	CurveSelSection ()
NXOpen::Join::CurveJoinBuilder::EdgePrepType	EdgePrepMethod ()
NXOpen::Section *	EdgeSection1 ()
NXOpen::Section *	EdgeSection2 ()
NXOpen::Expression *	EllipseSemiMajorAxis ()
NXOpen::Expression *	EllipseSemiMinorAxis ()
NXOpen::GeometricUtilities::OnPathDimensionBuilder *	EndDistance ()
NXOpen::Expression *	EndTaperAngle ()
NXOpen::Expression *	ExtensionDistance1 ()
NXOpen::Expression *	ExtensionDistance2 ()
NXOpen::ScCollector *	FaceCollector1 ()
NXOpen::ScCollector *	FaceCollector2 ()
NXOpen::ScCollector *	FaceCollector3 ()
bool	FillFaceHoles ()
NXOpen::Expression *	FillFaceSlotsGap ()
NXOpen::Join::CurveJoinBuilder::FillFaceSlotsOnSetType	FillFaceSlotsOnSet ()
void	GenerateExtentCurve ()
NXOpen::Expression *	GrooveAngle ()
NXOpen::Expression *	GrooveDepth ()
NXOpen::Expression *	GrooveRadius ()
bool	InferFaceInfoFromSelection ()
NXOpen::ScCollector *	JointMarkFace ()
NXOpen::Expression *	JointMarkSize ()
NXOpen::Join::CurveJoinBuilder::LapFilletLocationOption	LapFilletLocation ()
NXOpen::Expression *	MinimumPitch ()
NXOpen::Expression *	NumberOfSkips ()
NXOpen::Join::CurveJoinBuilder::BodyType	PathSolidBodyType ()
NXOpen::Face *	PickFace1 ()
NXOpen::Face *	PickFace2 ()
NXOpen::Point3d	PickPoint1 ()
NXOpen::Point3d	PickPoint2 ()
NXOpen::Join::CurveJoinBuilder::ContourType	ProfileContourType ()
NXOpen::Expression *	ProfileDiameter ()
NXOpen::Expression *	ProfileDimension1 ()
NXOpen::Expression *	ProfileDimension2 ()
NXOpen::Join::CurveJoinBuilder::ShapeType	ProfileType ()
NXOpen::Expression *	RectangleBase ()
NXOpen::Expression *	RectangleHeight ()
NXOpen::Expression *	RootDepth ()
NXOpen::Expression *	RootOpening ()
NXOpen::Expression *	SegmentLength ()
void	SetAlignFilletToPartEdge (bool status)
void	SetAlignGrooveToPartEdge (bool status)
void	SetBodyColor (int bodyColor)
void	SetConnectionType (NXOpen::Join::CurveJoinBuilder::ConnectedPartsType connectedPartsType)
void	SetCreateSkipFeatures (bool createSkipFeatures)
void	SetCreateSolid (bool status)
void	SetEdgePrepMethod (NXOpen::Join::CurveJoinBuilder::EdgePrepType edgePrepMethod)
void	SetFillFaceHoles (bool status)
void	SetFillFaceSlotsOnSet (NXOpen::Join::CurveJoinBuilder::FillFaceSlotsOnSetType fillFaceSlotsOnSetType)
void	SetInferFaceInfoFromSelection (bool inferFaceInfoFromSelection)
void	SetLapFilletLocation (NXOpen::Join::CurveJoinBuilder::LapFilletLocationOption location)
void	SetPathSolidBodyType (NXOpen::Join::CurveJoinBuilder::BodyType bodyType)
void	SetPickFace1 (NXOpen::Face *pickFace1)
void	SetPickFace2 (NXOpen::Face *pickFace2)
void	SetPickPoint1 (const NXOpen::Point3d &pickPoint1)
void	SetPickPoint2 (const NXOpen::Point3d &pickPoint2)
void	SetProfileContourType (NXOpen::Join::CurveJoinBuilder::ContourType contourType)
void	SetProfileType (NXOpen::Join::CurveJoinBuilder::ShapeType profileType)
void	SetSkipFeatureMethod (NXOpen::Join::CurveJoinBuilder::SkipFeatureType skipFeatureMethod)
void	SetTaperMethod (NXOpen::Join::CurveJoinBuilder::TaperType taperMethod)
void	SetUseFaceSet1ForProjection (bool useFaceSet1ForProjection)
void	SetUseThroatThickness (bool status)
void	SetVisSolidType (int visSolidType)
void	SetVisualizationColor (int visualizationColor)
NXOpen::Section *	SketchSection ()
NXOpen::Join::CurveJoinBuilder::SkipFeatureType	SkipFeatureMethod ()
NXOpen::GeometricUtilities::OnPathDimensionBuilder *	StartDistance ()
NXOpen::Expression *	StartTaperAngle ()
NXOpen::Join::CurveJoinBuilder::TaperType	TaperMethod ()
NXOpen::Expression *	ThroatThickness ()
bool	UseFaceSet1ForProjection ()
NXOpen::SelectBodyList *	UserDefinedSolid ()
bool	UseThroatThickness ()
NXOpen::ScCollector *	VisFace ()
int	VisSolidType ()
NXOpen::Expression *	VisTubeDiameter ()
int	VisualizationColor ()
NXOpen::Expression *	WeldSize ()
Public 成员函数继承自 NXOpen::Join::JoinBuilder
void	AddNewlyCreatedWaveLink (NXOpen::NXObject *waveLink)
bool	Associative ()
NXOpen::SelectBodyList *	ConnectedBodies ()
NXOpen::TaggedObject *	CustomAttributesHolder ()
bool	DelayUpdate ()
NXOpen::Join::JoinBuilder::DestinationTypes	Destination ()
NXOpen::Expression *	DistanceTolerance ()
std::vector< NXOpen::Body * >	GetJoinBodies ()
NXOpen::TaggedObject *	Material ()
NXOpen::Expression *	MaterialActualThickness ()
NXOpen::Join::JoinBuilder::MaterialAssignmentPolicyType	MaterialAssignmentPolicy ()
NXOpen::Expression *	MaterialDispensedWidth ()
NXOpen::Expression *	NuggetDiameter ()
void	SetAssociative (bool associative)
void	SetDelayUpdate (bool delayUpdate)
void	SetDestination (NXOpen::Join::JoinBuilder::DestinationTypes type)
void	SetHideSolid (bool hideSolid)
void	SetMaterial (NXOpen::TaggedObject *material)
void	SetMaterialAssignmentPolicy (NXOpen::Join::JoinBuilder::MaterialAssignmentPolicyType materialPolicy)
void	SetShowConnectedBodies (bool showConnectedBodies)
void	SetShowThroughState (bool status)
void	SetSubtype (const char *type)
void	SetSubtype (const NXString &type)
void	SetWeldFinishMethod (NXOpen::Annotations::FinishMethod method)
bool	ShowConnectedBodies ()
NXString	Subtype ()
NXOpen::Annotations::FinishMethod	WeldFinishMethod ()
Public 成员函数继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_CurveJoinBuilderBuilder

详细描述

曲线连接构建器

表示 NXOpen::Join::CurveJoin 构建器。
要创建此类的新实例，请使用 NXOpen::Join::JoinManager::CreateCurveJoinBuilder

在NX1926.0.0中创建。

成员枚举类型说明

◆ BodyType

enum NXOpen::Join::CurveJoinBuilder::BodyType

输出体类型

枚举值
BodyTypeNone	不输出体。
BodyTypeSolid	输出实体体。
BodyTypeSheet	输出片体。

◆ ConnectedPartsType

enum NXOpen::Join::CurveJoinBuilder::ConnectedPartsType

创建塞焊时使用的设置，适用于使用两个或三个连接零件的情况。

枚举值
ConnectedPartsTypeTwo	使用两个连接零件定义塞焊。
ConnectedPartsTypeThree	使用三个连接零件定义塞焊。

◆ ContourType

enum NXOpen::Join::CurveJoinBuilder::ContourType

轮廓轮廓类型

枚举值
ContourTypeNone	直线
ContourTypeFlush	直线
ContourTypeConcave	凹角形状
ContourTypeConvex	凸角形状

◆ EdgePrepType

enum NXOpen::Join::CurveJoinBuilder::EdgePrepType

当 NXOpen::Join::CurveJoinBuilder::ShapeType 设置为 NXOpen::Join::CurveJoinBuilder::ShapeTypeSquareButt、 NXOpen::Join::CurveJoinBuilder::ShapeTypeVGroove、NXOpen::Join::CurveJoinBuilder::ShapeTypeBevelGroove、 NXOpen::Join::CurveJoinBuilder::ShapeTypeUGroove、NXOpen::Join::CurveJoinBuilder::ShapeTypeJGroove、 NXOpen::Join::CurveJoinBuilder::ShapeTypeButtJoint、NXOpen::Join::CurveJoinBuilder::ShapeTypeTJoint 或 NXOpen::Join::CurveJoinBuilder::ShapeTypeCornerJoint 时使用的边缘准备方法

枚举值
EdgePrepTypeEntireLength	实体的整个长度将被修改。
EdgePrepTypeLimits	仅修改实体在指定限制内的部分。

◆ FillFaceSlotsOnSetType

enum NXOpen::Join::CurveJoinBuilder::FillFaceSlotsOnSetType

与角焊缝配合使用的设置，用于指定需要填充插槽的面集。

枚举值
FillFaceSlotsOnSetTypeNone	不请求填充面插槽。
FillFaceSlotsOnSetTypeSet1	仅在面集1的面上填充插槽。
FillFaceSlotsOnSetTypeSet2	仅在面集2的面上填充插槽。
FillFaceSlotsOnSetTypeBoth	在两个面集的面上均填充插槽。

◆ LapFilletLocationOption

enum NXOpen::Join::CurveJoinBuilder::LapFilletLocationOption

搭接接头圆角位置

枚举值
LapFilletLocationOptionBoth	将在搭接实体的两侧创建圆角。
LapFilletLocationOptionPlacementEdge	仅沿放置边创建圆角。

◆ ShapeType

enum NXOpen::Join::CurveJoinBuilder::ShapeType

轮廓类型

枚举值
ShapeTypeSketch	使用草图定义轮廓形状。
ShapeTypeTube	沿路径创建管件。
ShapeTypeEllipse	沿路径创建椭圆。
ShapeTypeRectangle	沿路径创建矩形。
ShapeTypeFillCorner	填充面集之间的角落。
ShapeTypeSquareButt	方形对接坡口轮廓形状。
ShapeTypeVGroove	V型坡口轮廓形状。
ShapeTypeBevelGroove	斜面坡口轮廓形状。
ShapeTypeUGroove	U型坡口轮廓形状。
ShapeTypeJGroove	J型坡口轮廓形状。
ShapeTypeFlareVGroove	喇叭口V型坡口轮廓形状。
ShapeTypeFlareBevelGroove	喇叭口斜面坡口轮廓形状。
ShapeTypeButtJoint	对接接头定义。
ShapeTypePlug	用于填充孔的塞形。
ShapeTypeTJoint	T型接头定义。
ShapeTypeCornerJoint	角接头定义。
ShapeTypeLapJoint	搭接接头定义。

◆ SkipFeatureType

enum NXOpen::Join::CurveJoinBuilder::SkipFeatureType

轮廓类型

枚举值
SkipFeatureTypeNumberLength	数量长度
SkipFeatureTypePitchLength	节距长度

◆ TaperType

enum NXOpen::Join::CurveJoinBuilder::TaperType

坡口的锥度方法

枚举值
TaperTypeFromTop	锥度将从坡口侧面测量
TaperTypeFromEnd	锥度将从坡口端盖测量

成员函数说明

◆ AlignFilletToPartEdge()

bool NXOpen::Join::CurveJoinBuilder::AlignFilletToPartEdge ( )

获取圆角的齐平创建标志。若为 true，圆角实体将与零件边缘对齐。
创建于 NX2406.0.0.

许可证要求：nx_join (" NX Join")

◆ AlignGrooveToPartEdge()

bool NXOpen::Join::CurveJoinBuilder::AlignGrooveToPartEdge ( )

返回齐平创建标志。如果为 true，坡口实体将延伸到零件边缘然后修剪。
创建于 NX2306.0.0。

许可证要求 : nx_join (" NX Join")

◆ BodyColor()

int NXOpen::Join::CurveJoinBuilder::BodyColor ( )

获取路径实体的颜色值
创建于 NX2406.0.0。

许可证要求：nx_join (" NX Join")

◆ CalculatedPitch()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::CalculatedPitch ( )

获取当 NXOpen::Join::CurveJoinBuilder::SkipFeatureType 为 NXOpen::Join::CurveJoinBuilder::SkipFeatureTypePitchLength 时计算出的间距
创建于 NX1980.0.0.

许可证要求：nx_join (" NX Join")

◆ ConnectionType()

NXOpen::Join::CurveJoinBuilder::ConnectedPartsType NXOpen::Join::CurveJoinBuilder::ConnectionType ( )

获取塞焊连接值
于 NX2212.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ ContourHeight()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::ContourHeight ( )

返回轮廓高度
创建于 NX1980.0.0。

许可证要求 : nx_join (" NX Join")

◆ CreateSkipFeatures()

bool NXOpen::Join::CurveJoinBuilder::CreateSkipFeatures ( )

获取是否应创建跳过特征的标志。
创建于 NX1980.0.0.

许可证要求：nx_join (" NX Join")

◆ CreateSolid()

bool NXOpen::Join::CurveJoinBuilder::CreateSolid ( )

获取实体创建状态。若为 true，连接体中应创建实体；若为 false，不生成实体。
创建于 NX2206.0.0。

许可证要求：nx_join (" NX Join")

◆ CurveSelSection()

NXOpen::Section * NXOpen::Join::CurveJoinBuilder::CurveSelSection ( )

获取所选曲线截面
于 NX1926.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ EdgePrepMethod()

NXOpen::Join::CurveJoinBuilder::EdgePrepType NXOpen::Join::CurveJoinBuilder::EdgePrepMethod ( )

返回边缘准备方法值
创建于 NX2212.0.0。

许可证要求 : nx_join (" NX Join")

◆ EdgeSection1()

NXOpen::Section * NXOpen::Join::CurveJoinBuilder::EdgeSection1 ( )

返回主要选择的边
于NX1953.0.0中创建。

许可证要求: nx_join (" NX Join")

◆ EdgeSection2()

NXOpen::Section * NXOpen::Join::CurveJoinBuilder::EdgeSection2 ( )

返回次要选择的边
于NX1953.0.0中创建。

许可证要求: nx_join (" NX Join")

◆ EllipseSemiMajorAxis()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::EllipseSemiMajorAxis ( )

获取椭圆半长轴
创建于 NX2206.0.0.

许可证要求：nx_join (" NX Join")

◆ EllipseSemiMinorAxis()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::EllipseSemiMinorAxis ( )

获取椭圆半短轴
创建于 NX2206.0.0.

许可证要求：nx_join (" NX Join")

◆ EndDistance()

NXOpen::GeometricUtilities::OnPathDimensionBuilder * NXOpen::Join::CurveJoinBuilder::EndDistance ( )

获取用于限制输出曲线长度的终止距离
于 NX1953.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ EndTaperAngle()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::EndTaperAngle ( )

获取坡口结束锥角
创建于 NX2206.0.0.

许可证要求：nx_join (" NX Join")

◆ ExtensionDistance1()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::ExtensionDistance1 ( )

返回主要延伸距离
于NX1953.0.0中创建。

许可证要求: nx_join (" NX Join")

◆ ExtensionDistance2()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::ExtensionDistance2 ( )

返回次要延伸距离
于NX1953.0.0中创建。

许可证要求: nx_join (" NX Join")

◆ FaceCollector1()

NXOpen::ScCollector * NXOpen::Join::CurveJoinBuilder::FaceCollector1 ( )

获取主所选面
于 NX1926.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ FaceCollector2()

NXOpen::ScCollector * NXOpen::Join::CurveJoinBuilder::FaceCollector2 ( )

获取辅助所选面
于 NX1926.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ FaceCollector3()

NXOpen::ScCollector * NXOpen::Join::CurveJoinBuilder::FaceCollector3 ( )

获取第三所选面
于 NX2212.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ FillFaceHoles()

bool NXOpen::Join::CurveJoinBuilder::FillFaceHoles ( )

返回面孔填充状态。若为true，应填充面中的孔；若为false，则不进行孔填充。
于NX1953.0.0中创建。

许可证要求: nx_join (" NX Join")

◆ FillFaceSlotsGap()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::FillFaceSlotsGap ( )

返回角焊缝填充面槽间隙值
于NX2306.0.0中创建。

许可证要求: nx_join (" NX Join")

◆ FillFaceSlotsOnSet()

NXOpen::Join::CurveJoinBuilder::FillFaceSlotsOnSetType NXOpen::Join::CurveJoinBuilder::FillFaceSlotsOnSet ( )

返回角焊缝填充面槽值
于NX2306.0.0中创建。

许可证要求: nx_join (" NX Join")

◆ GenerateExtentCurve()

void NXOpen::Join::CurveJoinBuilder::GenerateExtentCurve ( )

生成延伸曲线
于 NX2212.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ GrooveAngle()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::GrooveAngle ( )

获取坡口角度
创建于 NX2206.0.0。

许可证要求：nx_join (" NX Join")

◆ GrooveDepth()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::GrooveDepth ( )

返回坡口深度
创建于 NX2206.0.0。

许可证要求 : nx_join (" NX Join")

◆ GrooveRadius()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::GrooveRadius ( )

返回坡口半径
创建于 NX2206.0.0。

许可证要求 : nx_join (" NX Join")

◆ InferFaceInfoFromSelection()

bool NXOpen::Join::CurveJoinBuilder::InferFaceInfoFromSelection ( )

返回用于指示是否应基于曲线选择填充面相关字段的标志。
于NX2007.0.0中创建。

许可证要求: nx_join (" NX Join")

◆ JointMarkFace()

NXOpen::ScCollector * NXOpen::Join::CurveJoinBuilder::JointMarkFace ( )

返回用于连接标记放置的面
创建于NX2212.0.0。

许可要求：nx_join (" NX Join")

◆ JointMarkSize()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::JointMarkSize ( )

返回连接标记大小
创建于NX2212.0.0。

许可要求：nx_join (" NX Join")

◆ LapFilletLocation()

NXOpen::Join::CurveJoinBuilder::LapFilletLocationOption NXOpen::Join::CurveJoinBuilder::LapFilletLocation ( )

获取搭接圆角位置
创建于 NX2406.0.0。

许可证要求：nx_join (" NX Join")

◆ MinimumPitch()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::MinimumPitch ( )

获取跳过特征间的最小期望间距。仅当 NXOpen::Join::CurveJoinBuilder::SkipFeatureType 为 NXOpen::Join::CurveJoinBuilder::SkipFeatureTypePitchLength 时使用
创建于 NX1980.0.0.

许可证要求：nx_join (" NX Join")

◆ NumberOfSkips()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::NumberOfSkips ( )

获取要创建的跳过特征数量。
创建于 NX1980.0.0.

许可证要求：nx_join (" NX Join")

◆ PathSolidBodyType()

NXOpen::Join::CurveJoinBuilder::BodyType NXOpen::Join::CurveJoinBuilder::PathSolidBodyType ( )

获取路径实体的输出类型
创建于 NX2306.0.0。

许可证要求：nx_join (" NX Join")

◆ PickFace1()

NXOpen::Face * NXOpen::Join::CurveJoinBuilder::PickFace1 ( )

获取与 NXOpen::Join::CurveJoinBuilder::FaceCollector1 关联的拾取面
于 NX2212.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ PickFace2()

NXOpen::Face * NXOpen::Join::CurveJoinBuilder::PickFace2 ( )

获取与 NXOpen::Join::CurveJoinBuilder::FaceCollector2 关联的拾取面
于 NX2212.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ PickPoint1()

NXOpen::Point3d NXOpen::Join::CurveJoinBuilder::PickPoint1 ( )

获取与 NXOpen::Join::CurveJoinBuilder::FaceCollector1 关联的拾取点
于 NX2212.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ PickPoint2()

NXOpen::Point3d NXOpen::Join::CurveJoinBuilder::PickPoint2 ( )

获取与 NXOpen::Join::CurveJoinBuilder::FaceCollector2 关联的拾取点
于 NX2212.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ ProfileContourType()

NXOpen::Join::CurveJoinBuilder::ContourType NXOpen::Join::CurveJoinBuilder::ProfileContourType ( )

返回轮廓类型值
创建于 NX1980.0.0。

许可证要求 : nx_join (" NX Join")

◆ ProfileDiameter()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::ProfileDiameter ( )

获取轮廓直径
创建于 NX2206.0.0。

许可证要求：nx_join (" NX Join")

◆ ProfileDimension1()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::ProfileDimension1 ( )

获取轮廓第一尺寸
创建于 NX1953.0.0。

许可证要求：nx_join (" NX Join")

◆ ProfileDimension2()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::ProfileDimension2 ( )

获取轮廓第二尺寸
创建于 NX1980.0.0。

许可证要求：nx_join (" NX Join")

◆ ProfileType()

NXOpen::Join::CurveJoinBuilder::ShapeType NXOpen::Join::CurveJoinBuilder::ProfileType ( )

获取轮廓类型值
创建于 NX1953.0.0。

许可证要求：nx_join (" NX Join")

◆ RectangleBase()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::RectangleBase ( )

获取矩形底边长度
创建于 NX2206.0.0.

许可证要求：nx_join (" NX Join")

◆ RectangleHeight()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::RectangleHeight ( )

获取矩形高度
创建于 NX2206.0.0.

许可证要求：nx_join (" NX Join")

◆ RootDepth()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::RootDepth ( )

返回坡口根深度
创建于 NX2206.0.0。

许可证要求 : nx_join (" NX Join")

◆ RootOpening()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::RootOpening ( )

获取坡口的根开口
创建于 NX2206.0.0。

许可证要求：nx_join (" NX Join")

◆ SegmentLength()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::SegmentLength ( )

获取每个跳过特征的段长度。
创建于 NX1980.0.0.

许可证要求：nx_join (" NX Join")

◆ SetAlignFilletToPartEdge()

void NXOpen::Join::CurveJoinBuilder::SetAlignFilletToPartEdge ( bool status )

设置圆角的齐平创建标志。若为 true，圆角实体将与零件边缘对齐。
创建于 NX2406.0.0.

许可证要求：nx_join (" NX Join")

参数

status 状态

◆ SetAlignGrooveToPartEdge()

void NXOpen::Join::CurveJoinBuilder::SetAlignGrooveToPartEdge ( bool status )

设置齐平创建标志。如果为 true，坡口实体将延伸到零件边缘然后修剪。
创建于 NX2306.0.0。

许可证要求 : nx_join (" NX Join")

参数

status status

◆ SetBodyColor()

void NXOpen::Join::CurveJoinBuilder::SetBodyColor ( int bodyColor )

设置路径实体的颜色值
创建于 NX2406.0.0。

许可证要求：nx_join (" NX Join")

参数

bodyColor 实体颜色

◆ SetConnectionType()

void NXOpen::Join::CurveJoinBuilder::SetConnectionType ( NXOpen::Join::CurveJoinBuilder::ConnectedPartsType connectedPartsType )

设置塞焊连接值
于 NX2212.0.0 版本创建。

许可需求：nx_join (" NX Join")

参数

connectedPartsType connectedpartstype

◆ SetCreateSkipFeatures()

void NXOpen::Join::CurveJoinBuilder::SetCreateSkipFeatures ( bool createSkipFeatures )

设置是否应创建跳过特征的标志。
创建于 NX1980.0.0.

许可证要求：nx_join (" NX Join")

参数

createSkipFeatures 是否创建跳过特征

◆ SetCreateSolid()

void NXOpen::Join::CurveJoinBuilder::SetCreateSolid ( bool status )

设置实体创建状态。若为 true，连接体中应创建实体；若为 false，不生成实体。
创建于 NX2206.0.0。

许可证要求：nx_join (" NX Join")

参数

status 状态

◆ SetEdgePrepMethod()

void NXOpen::Join::CurveJoinBuilder::SetEdgePrepMethod ( NXOpen::Join::CurveJoinBuilder::EdgePrepType edgePrepMethod )

设置边缘准备方法值
创建于 NX2212.0.0。

许可证要求 : nx_join (" NX Join")

参数

edgePrepMethod edgeprepmethod

◆ SetFillFaceHoles()

void NXOpen::Join::CurveJoinBuilder::SetFillFaceHoles ( bool status )

设置面孔填充状态。若为true，应填充面中的孔；若为false，则不进行孔填充。
于NX1953.0.0中创建。

许可证要求: nx_join (" NX Join")

参数

status status

◆ SetFillFaceSlotsOnSet()

void NXOpen::Join::CurveJoinBuilder::SetFillFaceSlotsOnSet ( NXOpen::Join::CurveJoinBuilder::FillFaceSlotsOnSetType fillFaceSlotsOnSetType )

设置角焊缝填充面槽值
于NX2306.0.0中创建。

许可证要求: nx_join (" NX Join")

参数

fillFaceSlotsOnSetType fillfaceslotsonsettype

◆ SetInferFaceInfoFromSelection()

void NXOpen::Join::CurveJoinBuilder::SetInferFaceInfoFromSelection ( bool inferFaceInfoFromSelection )

设置用于指示是否应基于曲线选择填充面相关字段的标志。
于NX2007.0.0中创建。

许可证要求: nx_join (" NX Join")

参数

inferFaceInfoFromSelection inferfaceinfofromselection

◆ SetLapFilletLocation()

void NXOpen::Join::CurveJoinBuilder::SetLapFilletLocation ( NXOpen::Join::CurveJoinBuilder::LapFilletLocationOption location )

设置搭接圆角位置
创建于 NX2406.0.0。

许可证要求：nx_join (" NX Join")

参数

location 位置

◆ SetPathSolidBodyType()

void NXOpen::Join::CurveJoinBuilder::SetPathSolidBodyType ( NXOpen::Join::CurveJoinBuilder::BodyType bodyType )

设置路径实体的输出类型
创建于 NX2306.0.0。

许可证要求：nx_join (" NX Join")

参数

bodyType 实体类型

◆ SetPickFace1()

void NXOpen::Join::CurveJoinBuilder::SetPickFace1 ( NXOpen::Face * pickFace1 )

设置与 NXOpen::Join::CurveJoinBuilder::FaceCollector1 关联的拾取面
于 NX2212.0.0 版本创建。

许可需求：nx_join (" NX Join")

参数

pickFace1 pickface1

◆ SetPickFace2()

void NXOpen::Join::CurveJoinBuilder::SetPickFace2 ( NXOpen::Face * pickFace2 )

设置与 NXOpen::Join::CurveJoinBuilder::FaceCollector2 关联的拾取面
于 NX2212.0.0 版本创建。

许可需求：nx_join (" NX Join")

参数

pickFace2 pickface2

◆ SetPickPoint1()

void NXOpen::Join::CurveJoinBuilder::SetPickPoint1 ( const NXOpen::Point3d & pickPoint1 )

设置与 NXOpen::Join::CurveJoinBuilder::FaceCollector1 关联的拾取点
于 NX2212.0.0 版本创建。

许可需求：nx_join (" NX Join")

参数

pickPoint1 pickpoint1

◆ SetPickPoint2()

void NXOpen::Join::CurveJoinBuilder::SetPickPoint2 ( const NXOpen::Point3d & pickPoint2 )

设置与NXOpen::Join::CurveJoinBuilder::FaceCollector2关联的拾取点
于NX2212.0.0中创建。

许可证要求: nx_join (" NX Join")

参数

pickPoint2 pickpoint2

◆ SetProfileContourType()

void NXOpen::Join::CurveJoinBuilder::SetProfileContourType ( NXOpen::Join::CurveJoinBuilder::ContourType contourType )

设置轮廓类型值
创建于 NX1980.0.0。

许可证要求 : nx_join (" NX Join")

参数

contourType contourtype

◆ SetProfileType()

void NXOpen::Join::CurveJoinBuilder::SetProfileType ( NXOpen::Join::CurveJoinBuilder::ShapeType profileType )

设置轮廓类型值
创建于 NX1953.0.0。

许可证要求：nx_join (" NX Join")

参数

profileType 轮廓类型

◆ SetSkipFeatureMethod()

void NXOpen::Join::CurveJoinBuilder::SetSkipFeatureMethod ( NXOpen::Join::CurveJoinBuilder::SkipFeatureType skipFeatureMethod )

设置跳过特征的间距方法
创建于 NX1980.0.0.

许可证要求：nx_join (" NX Join")

参数

skipFeatureMethod 跳过特征方法

◆ SetTaperMethod()

void NXOpen::Join::CurveJoinBuilder::SetTaperMethod ( NXOpen::Join::CurveJoinBuilder::TaperType taperMethod )

设置坡口锥度方法值
创建于 NX2206.0.0。

许可证要求 : nx_join (" NX Join")

参数

taperMethod tapermethod

◆ SetUseFaceSet1ForProjection()

void NXOpen::Join::CurveJoinBuilder::SetUseFaceSet1ForProjection ( bool useFaceSet1ForProjection )

设置用于指示是否应将选择的曲线投影到面组1上的标志。
于NX2206.0.0中创建。

许可证要求: nx_join (" NX Join")

参数

useFaceSet1ForProjection usefaceset1forprojection

◆ SetUseThroatThickness()

void NXOpen::Join::CurveJoinBuilder::SetUseThroatThickness ( bool status )

设置是否使用焊喉厚度计算轮廓尺寸的标志。
创建于 NX2206.0.0。

许可证要求 : nx_join (" NX Join")

参数

status status

◆ SetVisSolidType()

void NXOpen::Join::CurveJoinBuilder::SetVisSolidType ( int visSolidType )

设置可视化实体类型值
创建于NX2212.0.0。

许可要求：nx_join (" NX Join")

参数

visSolidType 可视化实体类型

◆ SetVisualizationColor()

void NXOpen::Join::CurveJoinBuilder::SetVisualizationColor ( int visualizationColor )

设置可视化颜色值
创建于NX2212.0.0。

许可要求：nx_join (" NX Join")

参数

visualizationColor 可视化颜色

◆ SketchSection()

NXOpen::Section * NXOpen::Join::CurveJoinBuilder::SketchSection ( )

获取草图轮廓的截面
创建于 NX1953.0.0.

许可证要求：nx_join (" NX Join")

◆ SkipFeatureMethod()

NXOpen::Join::CurveJoinBuilder::SkipFeatureType NXOpen::Join::CurveJoinBuilder::SkipFeatureMethod ( )

获取跳过特征的间距方法
创建于 NX1980.0.0.

许可证要求：nx_join (" NX Join")

◆ StartDistance()

NXOpen::GeometricUtilities::OnPathDimensionBuilder * NXOpen::Join::CurveJoinBuilder::StartDistance ( )

获取用于限制输出曲线长度的起始距离
于 NX1953.0.0 版本创建。

许可需求：nx_join (" NX Join")

◆ StartTaperAngle()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::StartTaperAngle ( )

获取坡口起始锥角
创建于 NX2206.0.0.

许可证要求：nx_join (" NX Join")

◆ TaperMethod()

NXOpen::Join::CurveJoinBuilder::TaperType NXOpen::Join::CurveJoinBuilder::TaperMethod ( )

返回坡口锥度方法值
创建于 NX2206.0.0。

许可证要求 : nx_join (" NX Join")

◆ ThroatThickness()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::ThroatThickness ( )

返回焊喉厚度
创建于 NX2206.0.0。

许可证要求 : nx_join (" NX Join")

◆ UseFaceSet1ForProjection()

bool NXOpen::Join::CurveJoinBuilder::UseFaceSet1ForProjection ( )

返回用于指示是否应将选择的曲线投影到面组1上的标志。
于NX2206.0.0中创建。

许可证要求: nx_join (" NX Join")

◆ UserDefinedSolid()

NXOpen::SelectBodyList * NXOpen::Join::CurveJoinBuilder::UserDefinedSolid ( )

获取所选的用户定义实体
创建于 NX1926.0.0。

许可证要求：nx_join (" NX Join")

◆ UseThroatThickness()

bool NXOpen::Join::CurveJoinBuilder::UseThroatThickness ( )

返回是否使用焊喉厚度计算轮廓尺寸的标志。
创建于 NX2206.0.0。

许可证要求 : nx_join (" NX Join")

◆ VisFace()

NXOpen::ScCollector * NXOpen::Join::CurveJoinBuilder::VisFace ( )

返回用于可视化几何体放置的面
创建于NX2212.0.0。

许可要求：nx_join (" NX Join")

◆ VisSolidType()

int NXOpen::Join::CurveJoinBuilder::VisSolidType ( )

返回可视化实体类型值
创建于NX2212.0.0。

许可要求：nx_join (" NX Join")

◆ VisTubeDiameter()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::VisTubeDiameter ( )

返回可视化实体管道直径
创建于NX2212.0.0。

许可要求：nx_join (" NX Join")

◆ VisualizationColor()

int NXOpen::Join::CurveJoinBuilder::VisualizationColor ( )

返回可视化颜色值
创建于NX2212.0.0。

许可要求：nx_join (" NX Join")

◆ WeldSize()

NXOpen::Expression * NXOpen::Join::CurveJoinBuilder::WeldSize ( )

返回喇叭口坡口的焊缝尺寸
创建于 NX2206.0.0。

许可证要求 : nx_join (" NX Join")

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ BodyType

◆ ConnectedPartsType

◆ ContourType

◆ EdgePrepType

◆ FillFaceSlotsOnSetType

◆ LapFilletLocationOption

◆ ShapeType

◆ SkipFeatureType

◆ TaperType

成员函数说明

◆ AlignFilletToPartEdge()

◆ AlignGrooveToPartEdge()

◆ BodyColor()

◆ CalculatedPitch()

◆ ConnectionType()

◆ ContourHeight()

◆ CreateSkipFeatures()

◆ CreateSolid()

◆ CurveSelSection()

◆ EdgePrepMethod()

◆ EdgeSection1()

◆ EdgeSection2()

◆ EllipseSemiMajorAxis()

◆ EllipseSemiMinorAxis()

◆ EndDistance()

◆ EndTaperAngle()

◆ ExtensionDistance1()

◆ ExtensionDistance2()

◆ FaceCollector1()

◆ FaceCollector2()

◆ FaceCollector3()

◆ FillFaceHoles()

◆ FillFaceSlotsGap()

◆ FillFaceSlotsOnSet()

◆ GenerateExtentCurve()

◆ GrooveAngle()

◆ GrooveDepth()

◆ GrooveRadius()

◆ InferFaceInfoFromSelection()

◆ JointMarkFace()

◆ JointMarkSize()

◆ LapFilletLocation()

◆ MinimumPitch()

◆ NumberOfSkips()

◆ PathSolidBodyType()

◆ PickFace1()

◆ PickFace2()

◆ PickPoint1()

◆ PickPoint2()

◆ ProfileContourType()

◆ ProfileDiameter()

◆ ProfileDimension1()

◆ ProfileDimension2()

◆ ProfileType()

◆ RectangleBase()

◆ RectangleHeight()

◆ RootDepth()

◆ RootOpening()

◆ SegmentLength()

◆ SetAlignFilletToPartEdge()

◆ SetAlignGrooveToPartEdge()

◆ SetBodyColor()

◆ SetConnectionType()

◆ SetCreateSkipFeatures()

◆ SetCreateSolid()

◆ SetEdgePrepMethod()

◆ SetFillFaceHoles()

◆ SetFillFaceSlotsOnSet()

◆ SetInferFaceInfoFromSelection()

◆ SetLapFilletLocation()

◆ SetPathSolidBodyType()

◆ SetPickFace1()

◆ SetPickFace2()

◆ SetPickPoint1()

◆ SetPickPoint2()
