NXOpen::Drawings::DraftingView类 参考

制图视图 更多...

#include <Drawings_DraftingView.hxx>

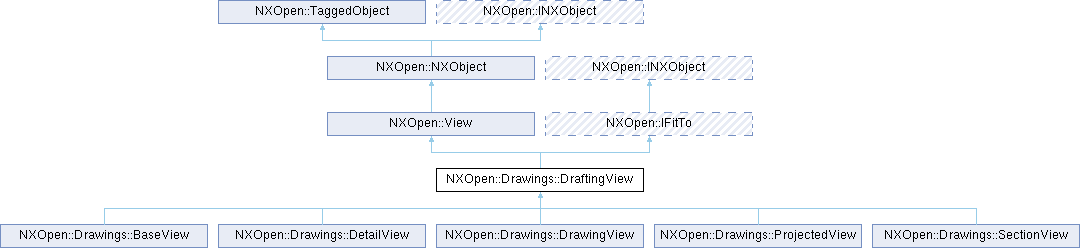

类 NXOpen::Drawings::DraftingView 继承关系图:
NXOpen::View NXOpen::IFitTo NXOpen::NXObject NXOpen::INXObject NXOpen::TaggedObject NXOpen::INXObject NXOpen::Drawings::BaseView NXOpen::Drawings::DetailView NXOpen::Drawings::DrawingView NXOpen::Drawings::ProjectedView NXOpen::Drawings::SectionView

Public 成员函数

void ActivateForSketching ()
void CalculateMinMaxBox (NXOpen::Point3d *minimumPoint, NXOpen::Point3d *maximumPoint)
void CheckForInvalidParentModelView ()
void Commit ()
NXOpen::Drawings::DraftingBodyCollection * DraftingBodies ()
NXOpen::Drawings::DraftingView * GetBrokenViewDecoration ()
void GetBrokenViewInternalViews (std::vector< NXOpen::Drawings::DraftingView * > &views)
NXOpen::Drawings::DraftingView * GetBrokenViewMaster ()
std::vector< NXOpen::Sketch * > GetDraftingSketches ()
NXOpen::Point3d GetDrawingReferencePoint ()
void GetToolMarkers (std::vector< NXOpen::Drawings::FlatPatternObject * > &markers)
void HideComponents (const std::vector< NXOpen::NXObject * > &components)
void HideViewBorder ()
bool IsActiveForSketching ()
bool IsBroken ()
bool IsDecoration ()
bool IsOutOfDate ()
bool IsSlave ()
void MoveView (const NXOpen::Point3d &drawingReferencePoint)
void RestoreViewBorder ()
void SetDeleteSectionLine (bool deleteSectionLine)
void SetDrawingReferencePoint (const NXOpen::Point3d &drawingReferencePoint)
void ShowComponents (const std::vector< NXOpen::NXObject * > &components)
void ShowViewBorder ()
NXOpen::Drawings::ViewStyle * Style ()
void Update ()
void UpdateAutomaticViewBound ()
void UpdateAutomaticViewBound (bool updateDependent)
NXOpen::Drawings::ViewBreakCollection * ViewBreaks ()
Public 成员函数 继承自 NXOpen::View
NXOpen::Point3d AbsoluteOrigin ()
std::vector< NXOpen::DisplayableObject * > AskVisibleObjects ()
void ChangePerspective (bool changeViewToPerspective)
void Concatenate (const NXOpen::Point3d &centerOfRotation, const NXOpen::Vector3d &rotationAxis, double angle)
void Concatenate (const NXOpen::Point3d &translation)
void Concatenate (const NXOpen::Point3d &translation, const NXOpen::Point3d &centerOfRotation, const NXOpen::Vector3d &rotationAxis, double angle)
void Concatenate (const NXOpen::Point3d &translation, double scale)
void Concatenate (const NXOpen::Point3d &translation, double scale, const NXOpen::Point3d &centerOfRotation, const NXOpen::Vector3d &rotationAxis, double angle)
void Concatenate (double scale)
void Concatenate (double scale, const NXOpen::Point3d &centerOfRotation, const NXOpen::Vector3d &rotationAxis, double angle)
NXOpen::ViewDependentDisplayManager * DependentDisplay ()
NXString DisclosurePurpose ()
NXOpen::View::DisplayStyleType DisplayStyle ()
NXOpen::View::HiddenEdgesType DynamicHiddenEdges ()
void EnableNavigationFlyThrough (bool isEnable)
void Expand ()
void Fit ()
void FitAfterShowOrHide (NXOpen::View::ShowOrHideType type)
void FitToObjects (const std::vector< NXOpen::IFitTo * > &objects)
void FlyToObjects (const std::vector< NXOpen::INXObject * > &objects)
NXOpen::Vector3d GetAxis (NXOpen::XYZAxis xYZAxis)
double GetExpandedScale ()
bool HasPreview ()
bool IsDisclosed ()
bool IsNavigationFlyThroughEnabled ()
bool LockRotations ()
void MakeWork ()
NXOpen::Matrix3x3 Matrix ()
void NavigationFlyThrough (const NXOpen::Point3d &startPoint, const NXOpen::Point3d &startEnd)
void NavigationFlyThroughWithScale (double relativeScale)
void Orient (const char *viewName, NXOpen::View::ScaleAdjustment viewScale)
void Orient (const NXOpen::Matrix3x3 &matrix)
void Orient (const NXString &viewName, NXOpen::View::ScaleAdjustment viewScale)
void Orient (NXOpen::View::Canned viewName, NXOpen::View::ScaleAdjustment viewScale)
NXOpen::Point3d Origin ()
void PanToObjects (const std::vector< NXOpen::INXObject * > &objects)
void Regenerate ()
NXOpen::View::RenderingStyleType RenderingStyle ()
bool Restore ()
void RestoreNavigationHomeView ()
void Rotate (const NXOpen::Matrix3x3 &matrix)
void Rotate (const NXOpen::Point3d &origin, const NXOpen::Vector3d &vector, double angle)
void SaveNavigationHomeView ()
NXOpen::View * SaveViewWithViewName (const char *replacementChar)
NXOpen::View * SaveViewWithViewName (const NXString &replacementChar)
double Scale ()
void SetDisclosurePurpose (const char *disclosurePurpose)
void SetDisclosurePurpose (const NXString &disclosurePurpose)
void SetDisplayStyle (NXOpen::View::DisplayStyleType displayStyle)
void SetDynamicHiddenEdges (NXOpen::View::HiddenEdgesType hiddenEdges)
void SetLockRotations (bool newToggleState)
void SetOrigin (const NXOpen::Point3d &origin)
void SetRenderingStyle (NXOpen::View::RenderingStyleType renderingStyle)
void SetRotationTranslationScale (const NXOpen::Matrix3x3 &rotMatrix, const NXOpen::Point3d &translation, double scale)
void SetScale (double scale)
void SetShadedDisplayType (NXOpen::View::ShadedDisplayModeType shadedDisplayType)
void SetStaticHiddenEdges (NXOpen::View::HiddenEdgesType hiddenEdges)
void SetSyncViews (bool newToggleState)
void SetTriadVisibility (bool triadVisibility)
void SetWcsVisibility (bool isVisible)
NXOpen::View::ShadedDisplayModeType ShadedDisplayType ()
void SnapToClosestCannedOrientation ()
void SnapToVariantCannedOrientation ()
NXOpen::View::HiddenEdgesType StaticHiddenEdges ()
bool SyncViews ()
bool TriadVisibility ()
void UpdateCustomSymbols ()
void UpdateDisplay ()
NXOpen::Preferences::ViewVisualizationSpecialEffects * VisualizationSpecialEffectsPreferences ()
NXOpen::Preferences::ViewVisualizationVisual * VisualizationVisualPreferences ()
bool WcsVisibility ()
void Zoom (NXOpen::View::ScaleFactor scaleFactor)
void ZoomAboutPoint (double relativeScale, const NXOpen::Point3d &scaleAboutPoint, const NXOpen::Point3d &viewCenter)
void ZoomByRectangle (const NXOpen::Point3d &corner1, const NXOpen::Point3d &corner2)
Public 成员函数 继承自 NXOpen::NXObject
NXOpen::AttributeIterator * CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject * FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject * FindObject (const NXString &journalIdentifier)
bool GetBooleanUserAttribute (const char *title, int index)
bool GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime GetComputationalTimeUserAttribute (const NXString &title, int index)
int GetIntegerAttribute (const char *title)
int GetIntegerUserAttribute (const char *title, int index)
int GetIntegerUserAttribute (const NXString &title, int index)
bool GetNextUserAttribute (NXOpen::AttributeIterator *iterator, NXOpen::NXObject::AttributeInformation *info)
NXString GetPdmReferenceAttributeValue (const char *attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
NXString GetPdmReferenceAttributeValue (const NXString &attributeTitle)
 获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
double GetRealAttribute (const char *title)
double GetRealUserAttribute (const char *title, int index)
double GetRealUserAttribute (const NXString &title, int index)
NXString GetReferenceAttribute (const char *title)
NXString GetStringAttribute (const char *title)
NXString GetStringUserAttribute (const char *title, int index)
NXString GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString GetTimeUserAttribute (const char *title, int index)
NXString GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation > GetUserAttributes (NXOpen::AttributeIterator *iterator)
int GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * > GetUserAttributeSourceObjects ()
bool HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool IsOccurrence ()
virtual NXString JournalIdentifier ()
virtual NXString Name ()
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
 NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component * OwningComponent ()
virtual NXOpen::BasePart * OwningPart ()
virtual void Print ()
virtual NXOpen::INXObject * Prototype ()
void SetAttribute (const char *title)
void SetAttribute (const char *title, const char *value)
void SetAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetAttribute (const char *title, double value)
void SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void SetAttribute (const char *title, int value)
void SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void SetAttribute (const char *title, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void SetName (const char *name)
virtual void SetName (const NXString &name)
void SetPdmReferenceAttribute (const char *attributeTitle, const char *attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
 设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。
创建于NX12.0.0。

许可要求：无
void SetReferenceAttribute (const char *title, const char *value)
void SetReferenceAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeAttribute (const char *title, const char *value)
void SetTimeAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _DraftingViewBuilder

额外继承的成员函数

Public 类型 继承自 NXOpen::View
enum  Canned {
  CannedTop , CannedFront , CannedRight , CannedBack ,
  CannedBottom , CannedLeft , CannedIsometric , CannedTrimetric
}
enum  DisplayStyleType { DisplayStyleTypeShaded , DisplayStyleTypeWireframe , DisplayStyleTypeStudio , DisplayStyleTypeStaticWireframe }
enum  HiddenEdgesType { HiddenEdgesTypeInvisible , HiddenEdgesTypeVisible , HiddenEdgesTypeDashed , HiddenEdgesTypeGrayThin }
enum  RenderingStyleType {
  RenderingStyleTypeShadedWithEdges , RenderingStyleTypeShadedWithBodyColorEdges , RenderingStyleTypeShaded , RenderingStyleTypeWireframeWithDimEdges ,
  RenderingStyleTypeWireframeWithHiddenEdges , RenderingStyleTypeWireframeWithDashedEdges , RenderingStyleTypeStudio , RenderingStyleTypeFaceAnalysis ,
  RenderingStyleTypePartiallyShaded , RenderingStyleTypeStaticWireframe
}
enum  ScaleAdjustment { ScaleAdjustmentFit , ScaleAdjustmentCurrent , ScaleAdjustmentSaved }
enum  ScaleFactor { ScaleFactorHalfScale , ScaleFactorDoubleScale , ScaleFactorReduceScale , ScaleFactorIncreaseScale }
enum  ShadedDisplayModeType { ShadedDisplayModeTypeFullyShaded , ShadedDisplayModeTypePartiallyShaded , ShadedDisplayModeTypeFaceAnalysis }
enum  ShowOrHideType { ShowOrHideTypeShowOnly , ShowOrHideTypeHideOnly , ShowOrHideTypeBothShowAndHide , ShowOrHideTypeInvertShownAndHidden }
Public 类型 继承自 NXOpen::NXObject
enum  AttributeType {
  AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger ,
  AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference ,
  AttributeTypeAny = 100
}
enum  DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }
Public 属性 继承自 NXOpen::NXObject
NXOpen::Update::Option option
const NXString NXOpen::Update::Option option
double NXOpen::Update::Option option
int NXOpen::Update::Option option
const NXString & value
double value
int value

详细描述

制图视图

表示一个工程视图。
要获取此类的实例，请使用 NXOpen::Drawings::DrawingSheet::SheetDraftingViews 或 NXOpen::Part::DraftingViews

创建于NX3.0.0。

成员函数说明

◆ ActivateForSketching()

void NXOpen::Drawings::DraftingView::ActivateForSketching ( )

将此工程图视图设置为活动的草图视图。
创建于 NX6.0.0。

许可要求：drafting（“DRAFTING”）

◆ CalculateMinMaxBox()

void NXOpen::Drawings::DraftingView::CalculateMinMaxBox ( NXOpen::Point3d * minimumPoint,
NXOpen::Point3d * maximumPoint )

获取包含视图中所有图元的绝对最小-最大包围盒。
创建于 NX2206.0.0。

许可证要求： None

参数
minimumPoint最小点
maximumPoint最大点

◆ CheckForInvalidParentModelView()

void NXOpen::Drawings::DraftingView::CheckForInvalidParentModelView ( )

通过查看父模型视图来检查视图的有效性
创建于 NX8.0.3。

许可要求：drafting（“DRAFTING”）

◆ Commit()

void NXOpen::Drawings::DraftingView::Commit ( )

提交并将所有设置（如 NXOpen::Drawings::ViewStyle）应用到视图。创建或编辑视图后必须调用此方法，才能在视图上反映所有设置
创建于 NX5.0.0。

许可要求：drafting（“DRAFTING”）

◆ DraftingBodies()

NXOpen::Drawings::DraftingBodyCollection * NXOpen::Drawings::DraftingView::DraftingBodies ( )

获取 DraftingBodyCollection。
创建于 NX8.5.0。

◆ GetBrokenViewDecoration()

NXOpen::Drawings::DraftingView * NXOpen::Drawings::DraftingView::GetBrokenViewDecoration ( )

返回从属视图或主视图的装饰视图。如果视图是装饰视图，则返回此视图。对于其他类型的视图，返回 NULL。

返回

创建于 NX9.0.0。

许可要求：无

◆ GetBrokenViewInternalViews()

void NXOpen::Drawings::DraftingView::GetBrokenViewInternalViews ( std::vector< NXOpen::Drawings::DraftingView * > & views)

返回表示断裂视图内部视图的视图数组。其他视图返回零个对象。
创建于 NX9.0.0。

许可要求：drafting（“DRAFTING”）

参数
views视图

◆ GetBrokenViewMaster()

NXOpen::Drawings::DraftingView * NXOpen::Drawings::DraftingView::GetBrokenViewMaster ( )

返回从属视图或装饰视图的主视图。对于其他类型的视图，返回 NULL。

返回

创建于 NX9.0.0。

许可要求：无

◆ GetDraftingSketches()

std::vector< NXOpen::Sketch * > NXOpen::Drawings::DraftingView::GetDraftingSketches ( )

获取视图的所有工程图 NXOpen::Sketch 。

返回

创建于 NX1926.0.0。

许可证要求： None

◆ GetDrawingReferencePoint()

NXOpen::Point3d NXOpen::Drawings::DraftingView::GetDrawingReferencePoint ( )

获取视图原点(位置)。

返回
视图原点(位置)
创建于NX5.0.0。

许可证要求 : drafting ("DRAFTING")

◆ GetToolMarkers()

void NXOpen::Drawings::DraftingView::GetToolMarkers ( std::vector< NXOpen::Drawings::FlatPatternObject * > & markers)

返回表示视图中工具标记的对象指针数组。仅适用于展开视图。其他视图返回零个对象。
创建于 NX6.0.3。

许可要求：drafting（“DRAFTING”）或 sheet_metal（“钣金设计”）

参数
markers标记

◆ HideComponents()

void NXOpen::Drawings::DraftingView::HideComponents ( const std::vector< NXOpen::NXObject * > & components)

在视图中隐藏指定的组件。
创建于 NX5.0.0。

许可要求：drafting（“DRAFTING”）

参数
components组件

◆ HideViewBorder()

void NXOpen::Drawings::DraftingView::HideViewBorder ( )

隐藏断裂视图的视图边框。
创建于 NX9.0.0。

许可证要求： drafting ("DRAFTING")

◆ IsActiveForSketching()

bool NXOpen::Drawings::DraftingView::IsActiveForSketching ( )

如果此视图是活动的草图视图，则返回 true。
创建于 NX6.0.0。

许可要求：drafting（“DRAFTING”）

◆ IsBroken()

bool NXOpen::Drawings::DraftingView::IsBroken ( )

返回此 NXOpen::Drawings::DraftingView 是否为断裂视图的状态。
创建于 NX9.0.0。

许可要求：无

◆ IsDecoration()

bool NXOpen::Drawings::DraftingView::IsDecoration ( )

返回此 NXOpen::Drawings::DraftingView 是否为装饰视图的状态。
创建于 NX9.0.0。

许可要求：无

◆ IsOutOfDate()

bool NXOpen::Drawings::DraftingView::IsOutOfDate ( )

获取此 NXOpen::Drawings::DraftingView 是否过时的状态。
创建于NX3.0.0。

许可证要求 : None

◆ IsSlave()

bool NXOpen::Drawings::DraftingView::IsSlave ( )

返回此 NXOpen::Drawings::DraftingView 是否为从属视图的状态。
创建于 NX9.0.0。

许可要求：无

◆ MoveView()

void NXOpen::Drawings::DraftingView::MoveView ( const NXOpen::Point3d & drawingReferencePoint)

将视图原点设置在提供的位置。此方法与 NXOpen::Drawings::DraftingView::SetDrawingReferencePoint 非常相似， 并且还处理剖视图和断裂视图的情况。
创建于 NX5.0.0。

许可要求：drafting（“DRAFTING”）

参数
drawingReferencePoint新的视图原点（位置）

◆ RestoreViewBorder()

void NXOpen::Drawings::DraftingView::RestoreViewBorder ( )

为切割操作将视图边界从虚线恢复为正常直线
创建于 NX8.0.0。

许可要求：drafting（“DRAFTING”）

◆ SetDeleteSectionLine()

void NXOpen::Drawings::DraftingView::SetDeleteSectionLine ( bool deleteSectionLine)

设置剖切线删除选项。若为 false，剖切线不会随剖视图删除。
创建于 NX10.0.0。

许可证要求： drafting ("DRAFTING")

参数
deleteSectionLine删除剖切线

◆ SetDrawingReferencePoint()

void NXOpen::Drawings::DraftingView::SetDrawingReferencePoint ( const NXOpen::Point3d & drawingReferencePoint)

将视图原点设置在提供的位置。
创建于 NX5.0.0。

许可要求：drafting（“DRAFTING”）

参数
drawingReferencePoint新的视图原点（位置）

◆ ShowComponents()

void NXOpen::Drawings::DraftingView::ShowComponents ( const std::vector< NXOpen::NXObject * > & components)

在视图中显示指定的组件。
创建于 NX5.0.0。

许可要求：drafting（“DRAFTING”）

参数
components组件

◆ ShowViewBorder()

void NXOpen::Drawings::DraftingView::ShowViewBorder ( )

显示断裂视图的视图边框。
创建于 NX9.0.0。

许可证要求： drafting ("DRAFTING")

◆ Style()

NXOpen::Drawings::ViewStyle * NXOpen::Drawings::DraftingView::Style ( )

获取视图样式对象。
创建于 NX3.0.0。

◆ Update()

void NXOpen::Drawings::DraftingView::Update ( )

更新图纸上的工程成员视图。视图更新过程包括更新视图边界、重新剖切截面视图、更新轮廓，以及在适用时更新隐藏线显示。
创建于NX3.0.0。

许可证要求 : drafting ("DRAFTING")

◆ UpdateAutomaticViewBound() [1/2]

void NXOpen::Drawings::DraftingView::UpdateAutomaticViewBound ( )

重新计算并更新工程图成员视图的视图边界。
创建于 NX10.0.0。

许可证要求： drafting ("DRAFTING")

◆ UpdateAutomaticViewBound() [2/2]

void NXOpen::Drawings::DraftingView::UpdateAutomaticViewBound ( bool updateDependent)

重新计算并更新工程图成员视图的视图边界，同时更新边界相关对象。
创建于 NX1872.0.0。

许可证要求： drafting ("DRAFTING")

参数
updateDependent更新相关对象

◆ ViewBreaks()

NXOpen::Drawings::ViewBreakCollection * NXOpen::Drawings::DraftingView::ViewBreaks ( )

获取此视图所属的 ViewBreakCollection 实例。
创建于 NX7.5.0。
